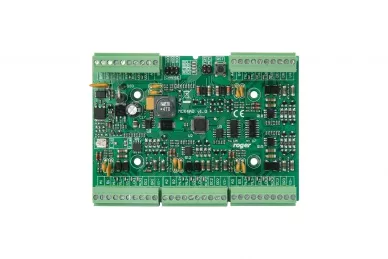

Roger MCX4D Ekspander 4 przejść

519,55 PLN zawiera 23.00% VAT
Kod produktu: #22415
Producent: Roger
  • 8 wejść EOL/2EOL
  • 8 wyjść 12 V/1 A
  • 4 wyjścia zasilania 12 V/1 A i 12 V/0,2 A
  • Rola dystrybutora zasilania i komunikacji
  • Obsługa rezerwowego akumulatora
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Akumulator 12V 7Ah CS12-7 Akumulator 12V 7.2Ah GP 1272 Akumulator 12V 7Ah GP 1272 F2 Akumulator 12V 7.2Ah LT12-7.2 Akumulator 12V 7Ah CJ12-7 Roger MCT12M-IO Terminal dostępu z klawiaturą Roger MCT12M Terminal dostępu z klawiaturą Roger MCT64E-IO Terminal dostępu z klawiaturą Mean Well LRS-75-12 zasilacz impulsowy 12V 6A do zabudowy Roger MCT62E Terminal dostępu

Roger MCX4D Ekspander 2 przejść


MCX4D to ekspander we/wy dedykowany do obsługi 4 przejść w systemie RACS 5.
Moduł dla każdego przejścia oferuje 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające a oprócz funkcji ekspandera, pełni również rolę dystrybutora zasilania oraz magistrali komunikacyjnej RS485. Obsługuje także akumulator rezerwowy. Umożliwia jego ładowanie prądem o wartości 0,3A, 0,6A lub 0,9A d do poziomu napięcia, z którego jest on zasilany. Wybór prądu ładowania dokonywany jest za pomoca zworek.

MCX2D wymaga zasilania z zewnętrznego zasilacza 13,8VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia. Na każde z obsługiwanych przejść przewidziano prąd zasilania na poziomie 1,2 A.

CECHY
  • dystrybucja zasilania do 4 przejść
  • dystrybucja magistrali komunikacyjnej
  • 8 wejść EOL/2EOL
  • 8 wyjść 12 V/1 A
  • 4 wyjścia zasilania 12 V/1 A
  • 4 wyjścia zasilania 12 V/0,2 A
  • interfejs komunikacyjny RS485 do kontrolera dostępu
  • zabezpieczenie przed głębokim rozładowaniem akumulatora
  • raportowanie stanów zasilania do kontrolera dostępu

Roger MCX4D Ekspander 4 przejść

Roger MCX4D Ekspander 4 przejść


PARAMETRY TECHNICZNE
  • napięcie zasilania:
    • 13,8VDC +/- 100mV (z obsługą akumulatora)
    • 11-15VDC (bez obsługi akumulatora)
  • średni pobór prądu: 50mA
  • prąd ładowania akumulatora: konfigurowalny: 0,3A/0,6A/0,9A
  • wejścia: 8 x parametryczne linie wejściowe
  • wyjścia tranzystorowe: 8 x linie wyjściowe
  • wyjścia zasilające:
    • 2 x wyjścia 13,8VDC/0,2A (VOUT, AUX)
    • 4 x wyjścia 13,8VDC/0,2A (TML)
    • 4 x wyjścia 13,8VDC/1,0A (VDR)
  • odległości:
    • do 1200 m długości magistrali RS485 pomiędzy kontrolerem MC16 a ekspanderem MCX
    • do 1200 m długości magistrali RS485 pomiędzy ekspanderem MCX a terminalami MCT
    • sumaryczna długość magistrali pomiędzy kontrolerem a dowolnym terminalem nie może przekroczyć 1200m
  • klasa środowiskowa: I
  • stopień ochrony: IP20
  • temperatura pracy: +5°C ~ +40°C
  • wymiary: 80x115x20mm
  • waga: 85g
Ekspander MCX4D współpracuje z kontrolerami dostępu:
