Modulo relè AWZ520 (modulo relè MP5)

APPLICAZIONE:
Il modulo relè MP5 AWZ 520 è destinato all'uso in installazioni a bassa tensione. Viene utilizzato per il controllo e la segnalazione di stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo.

PARAMETRI TECNICI:

• tensione bobina relè: DC 10-14V

• corrente bobina: 37mA 12V DC
• numero di relè: 5

• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 2A
• dimensioni: 140x43x25(h) mm
• peso: 93 g


MONTAGGIO:

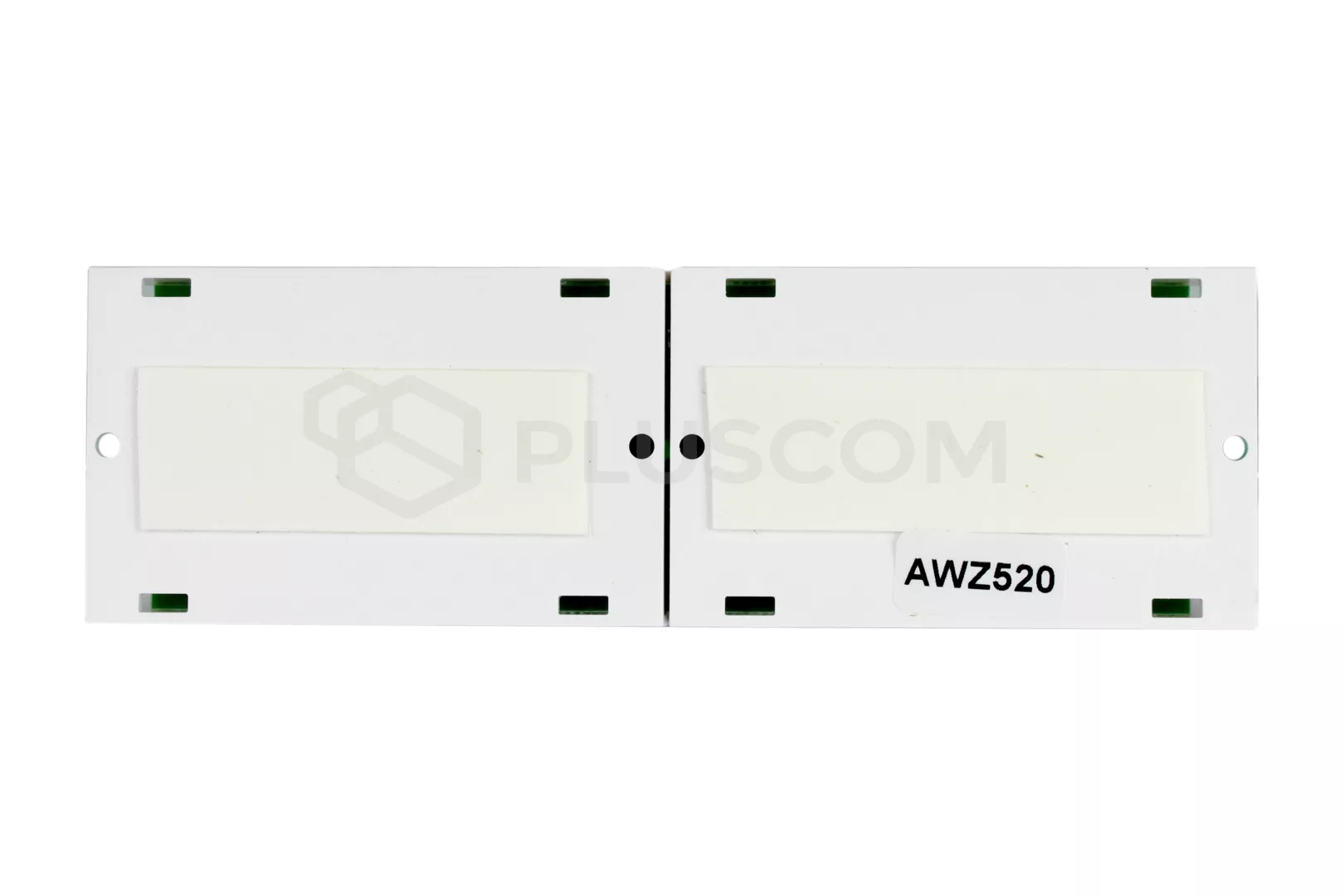

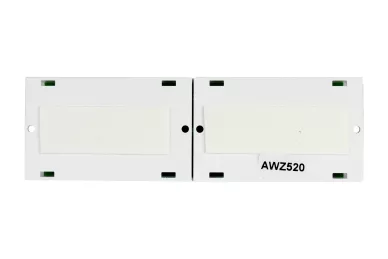

Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

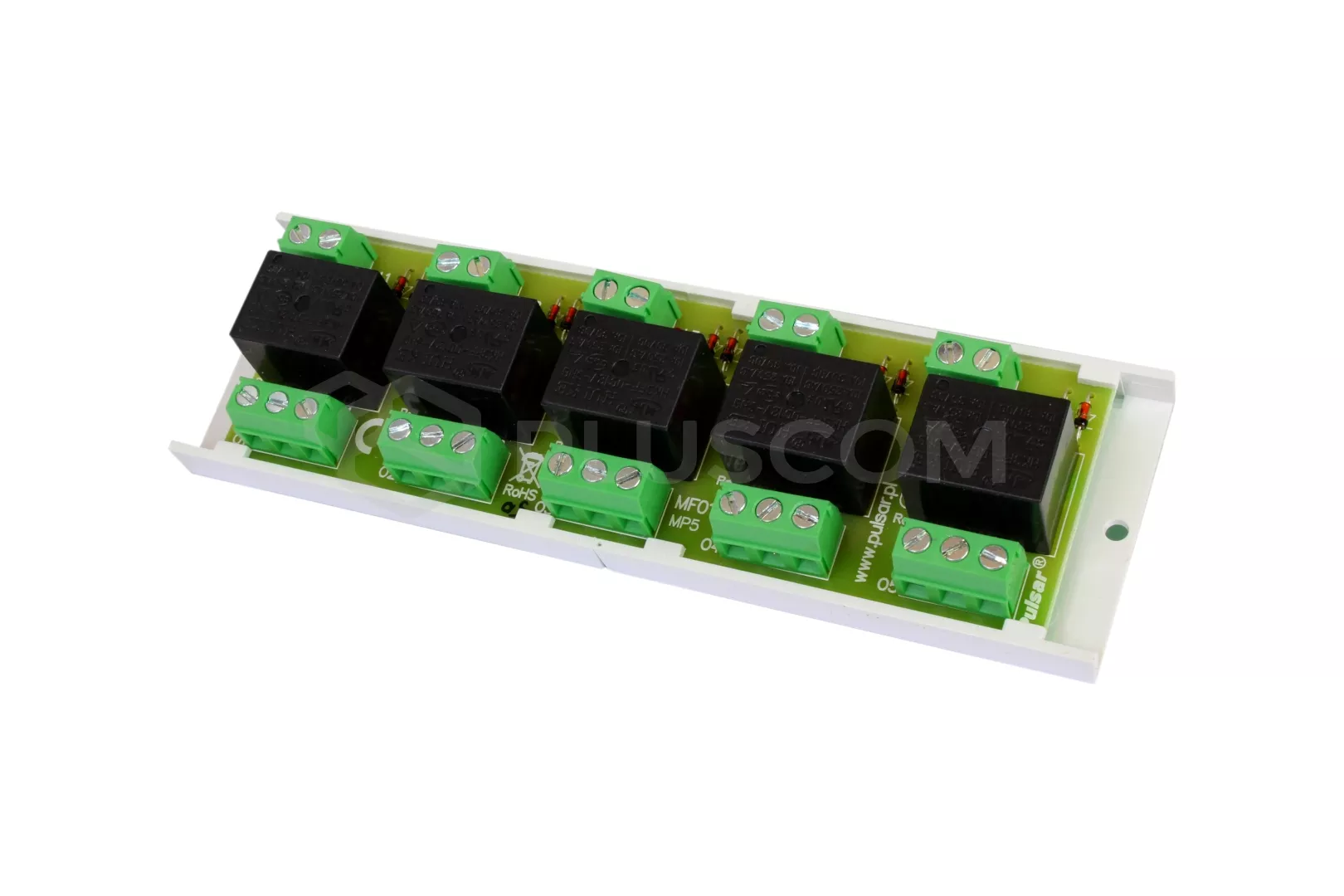

Modulo relè Pulsar AWZ 520

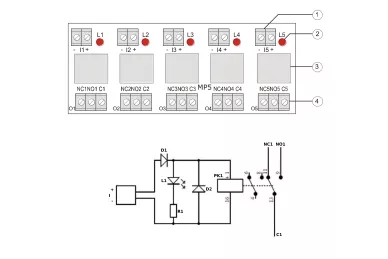

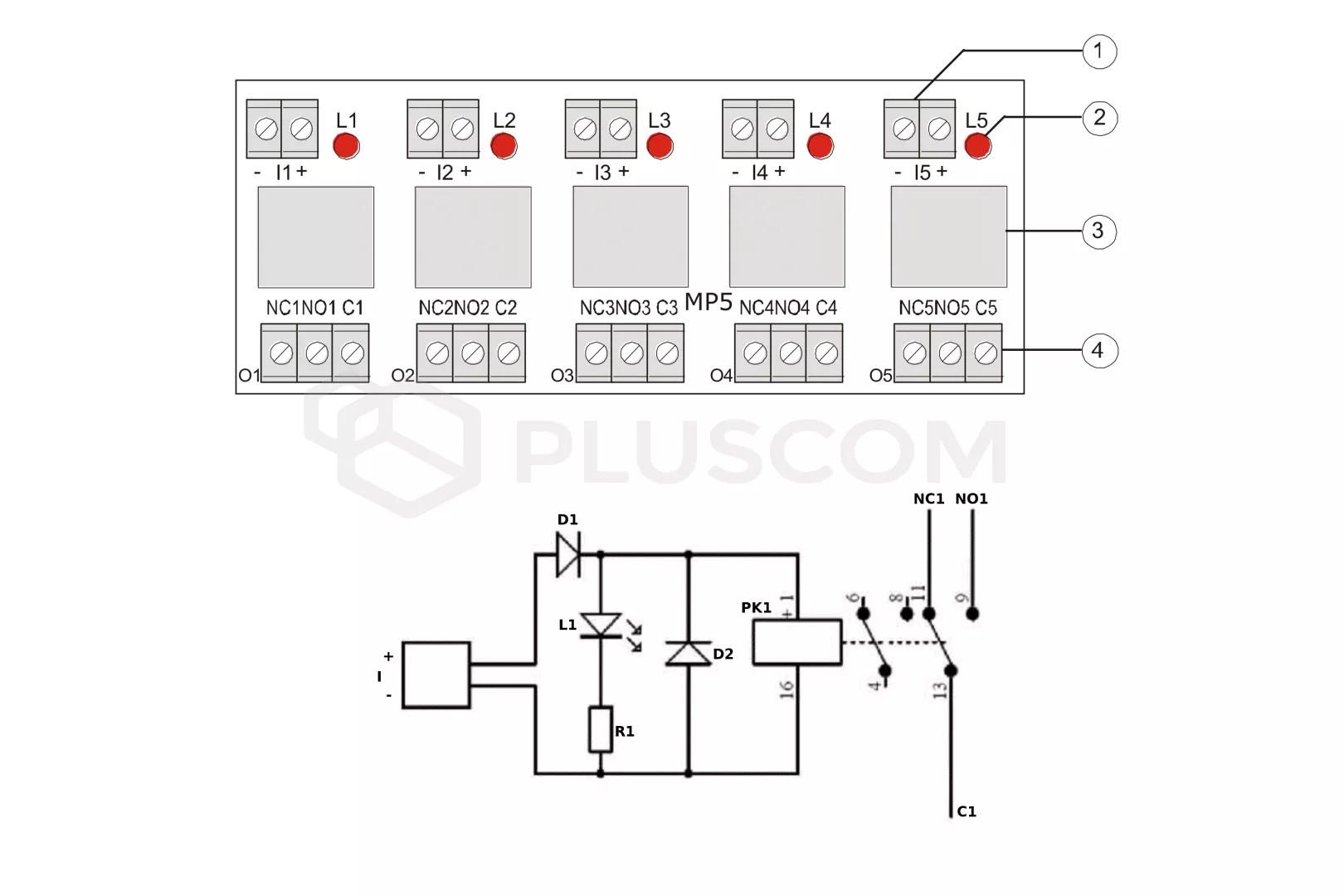

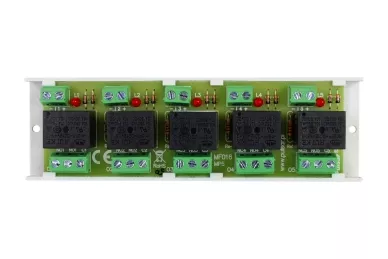

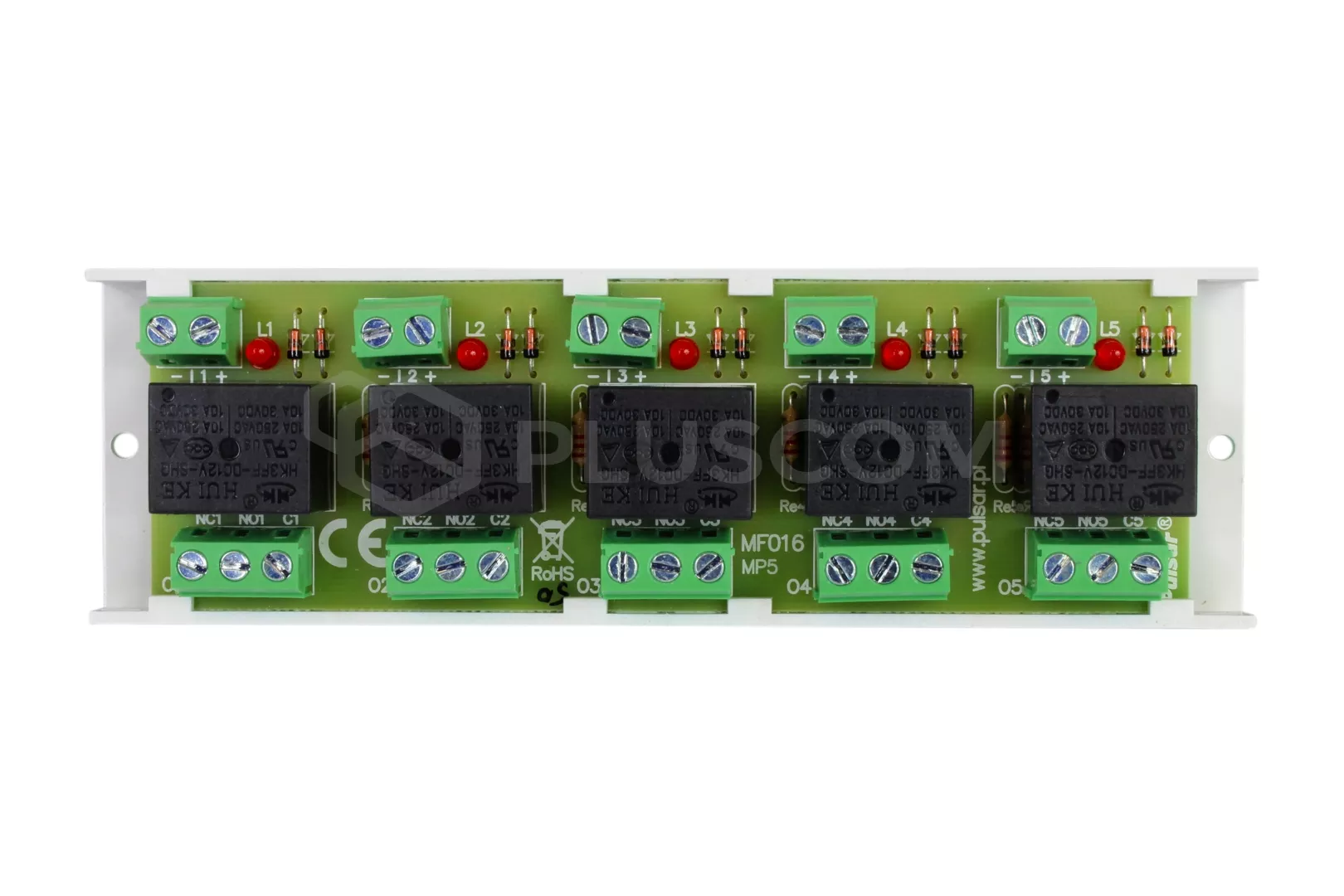

DESCRIZIONE DEL MODULO: terminali di ingresso del modulo Il LED indica il funzionamento del relè relè terminali di uscita del relè TERMINALI DEL MODULO: +/- I1-I5, terminali di controllo del funzionamento del relè C1-C5, terminale comune del relè NO1-NO5 - terminale normalmente aperto del relè NC1-NC5 - terminale normalmente chiuso del relè
