Modulo relè Pulsar AWZ624

Modulo relè AWZ624 MP-2/24V

APPLICAZIONE:
Il modulo relè AWZ624 è destinato all'uso in installazioni a bassa tensione. Viene utilizzato per controllare, segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo.
I LED indicano il funzionamento dei relè.

PARAMETRI TECNICI:

• tensione bobina relè: 20-28V DC
• corrente bobina: 18mA 24V DC
• numero di relè: 2

• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 2A
• tempo di accensione/spegnimento: 15ms/8ms
• dimensioni: 70x43x22(h) mm
• peso: 60g

MONTAGGIO:
Il relè non ha una struttura aperta, quindi si raccomanda di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Il modulo è dotato di una striscia di plastica con nastro adesivo per il fissaggio su una superficie piana (parete dell'armadio, alimentatore tampone, ecc.) e di fori per l'eventuale avvitamento della striscia al pavimento.

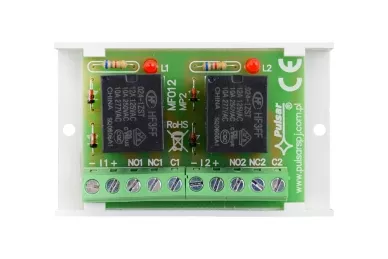

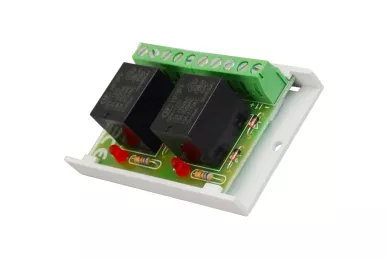

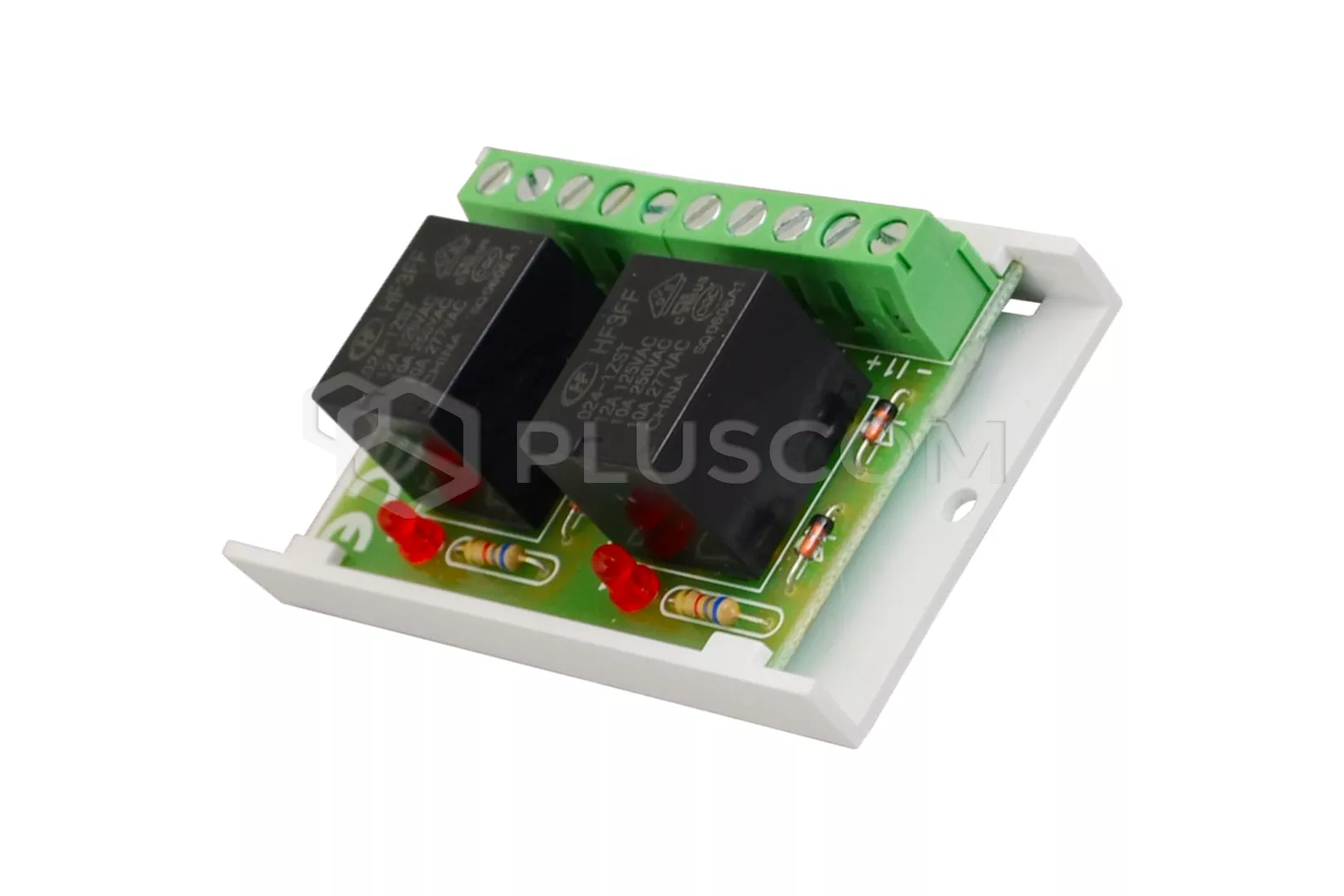

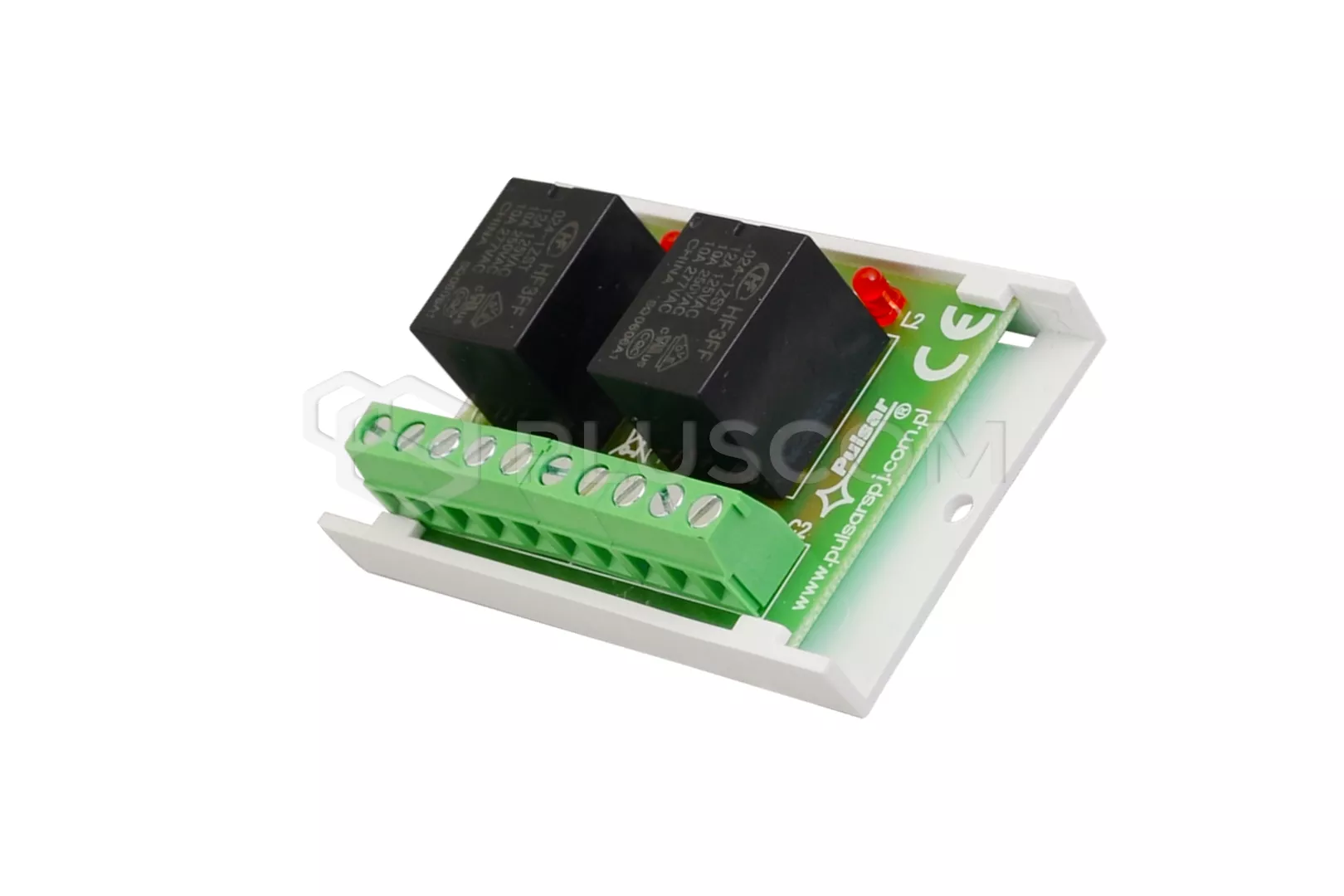

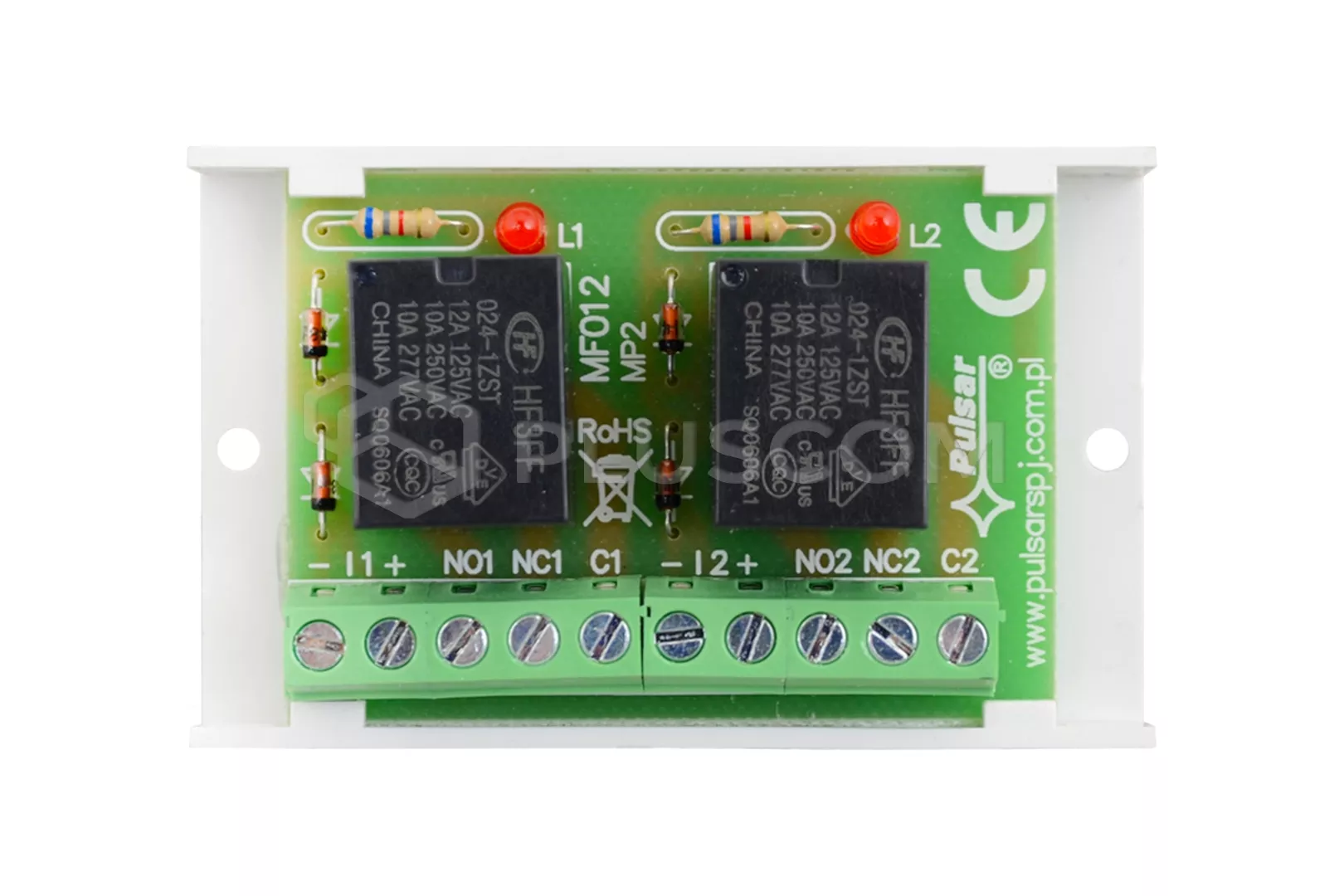

Modulo relè Pulsar AWZ624

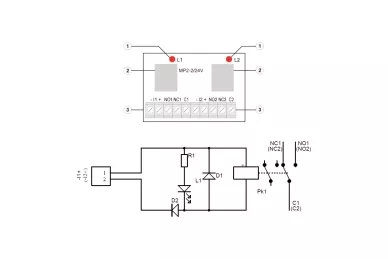

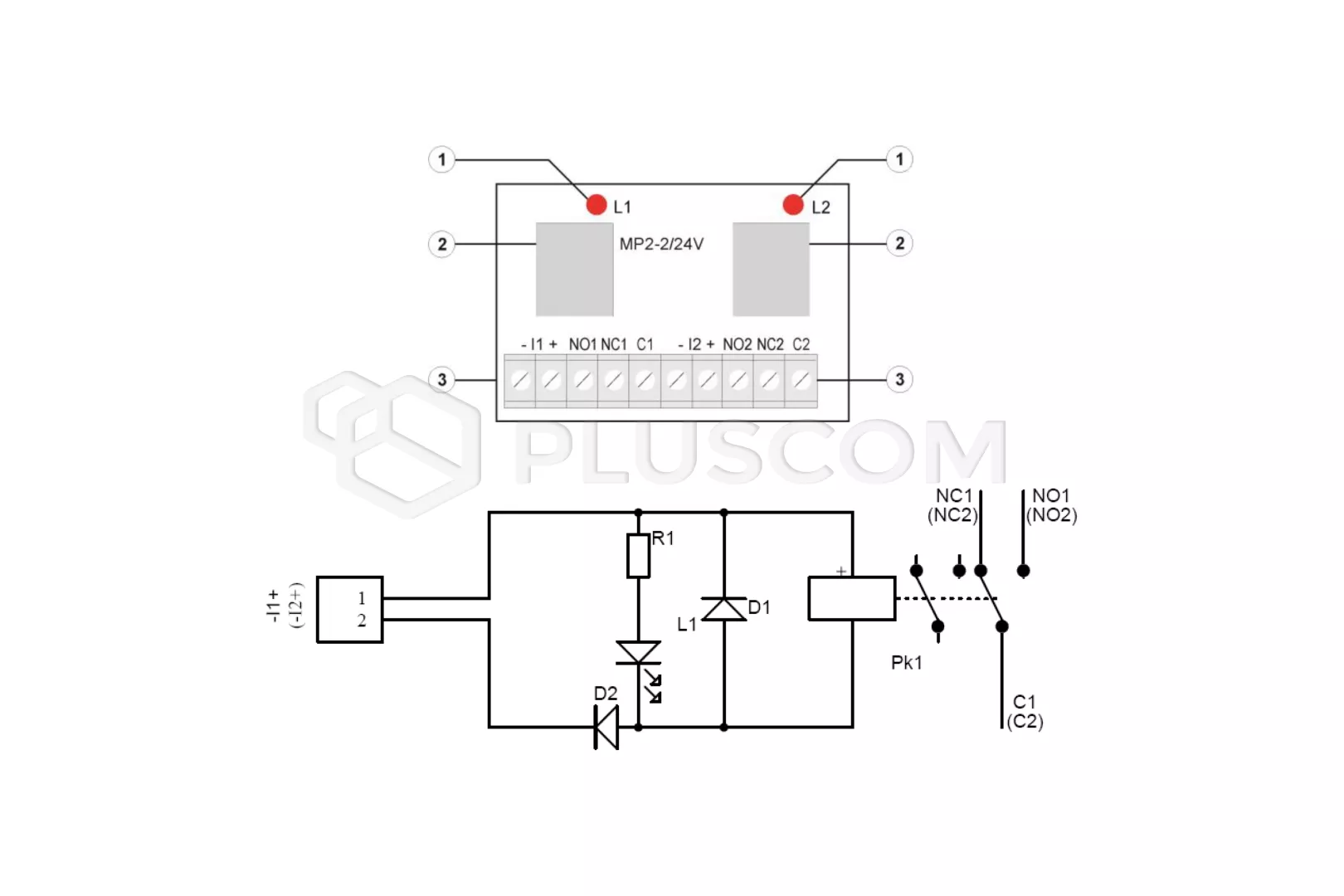

DESCRIZIONE DEL MODULO LED che indicano il funzionamento dei relè relè terminali del modulo TERMINALI DEL MODULO: -I+ ingresso tensione di controllo funzionamento relè C1, C2 - terminale comune del relè NO1, NO2 - terminale normalmente aperto del relè NC1, NC2 - terminale normalmente chiuso del relè
