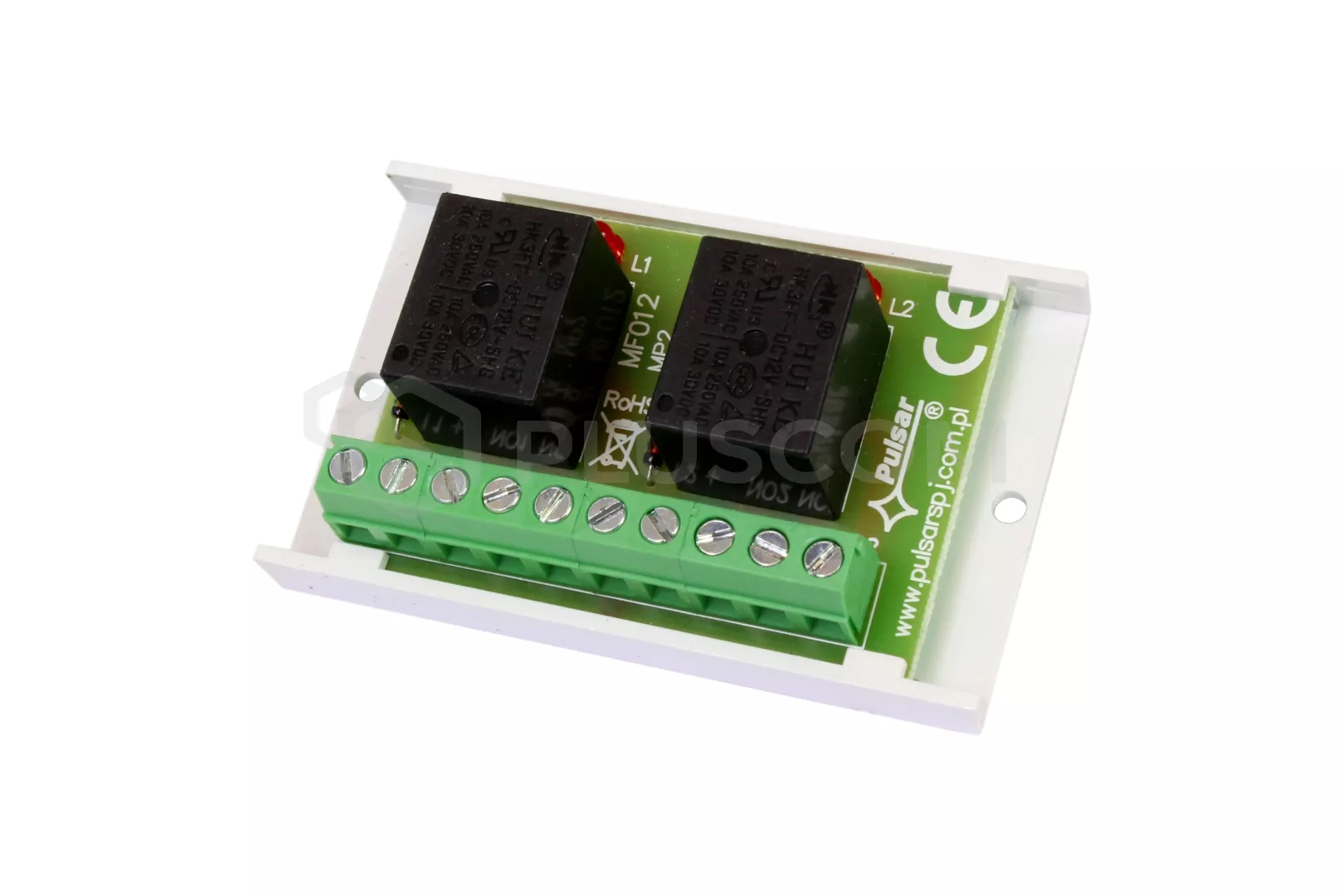

Modulo relè Pulsar AWZ 529

Modulo relè AWZ529 (modulo relè MP2)

APPLICAZIONE:
Il modulo relè MP2 AWZ 529 è destinato all'uso in installazioni a bassa tensione. Viene utilizzato per controllare stati di segnale quali. nei sistemi di allarme, nei sistemi di controllo degli accessi. Può essere utilizzato per controllare dispositivi ad alto consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo.

PARAMETRI TECNICI:

• tensione bobina relè: DC 10-14V

• corrente bobina: 37mA 12V DC
• numero di relè: 2

• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 2A
• dimensioni: 70x43x22(h) mm
• peso: 44g


MONTAGGIO:

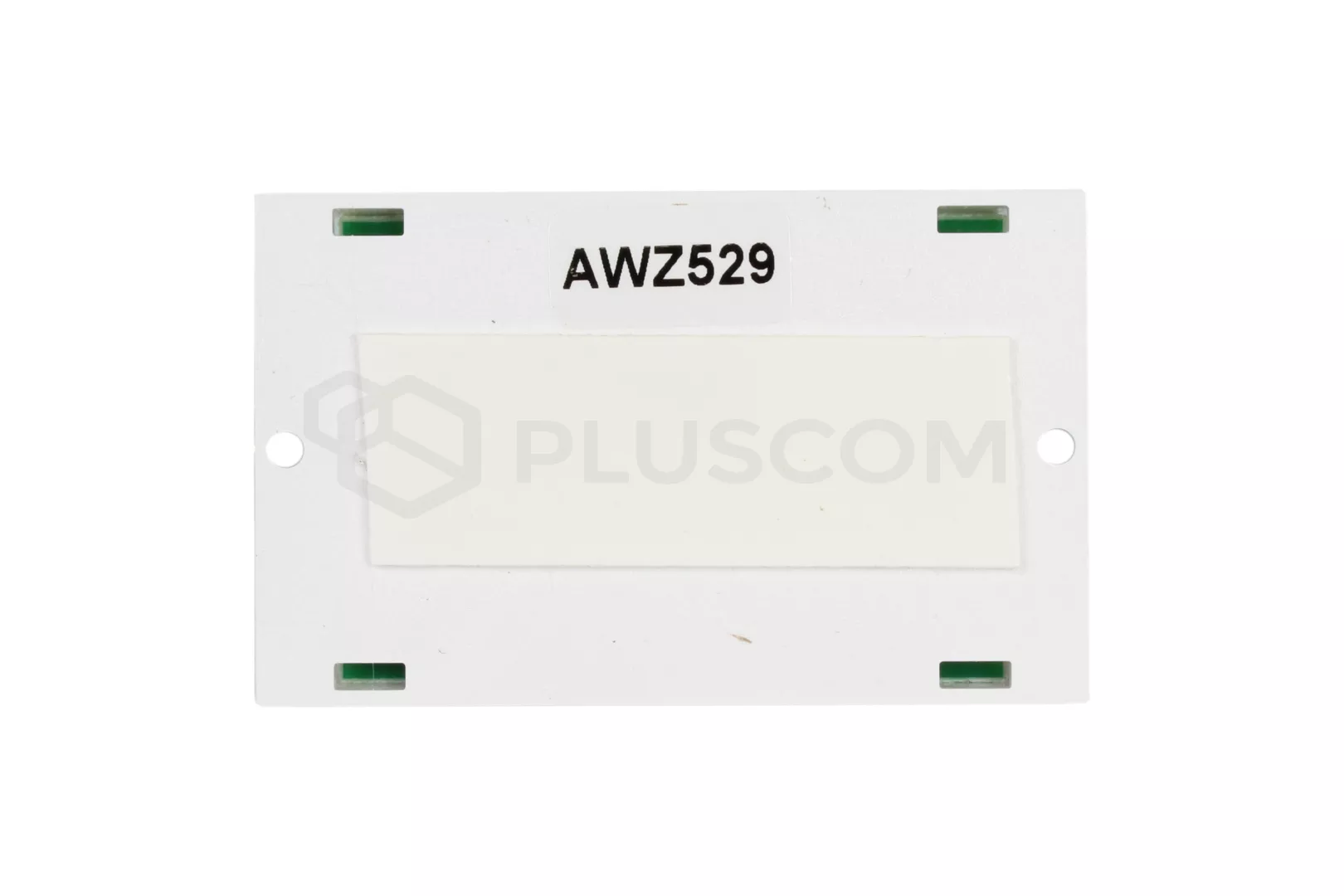

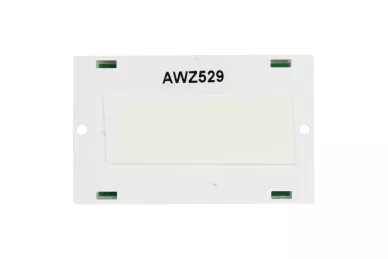

Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

Modulo relè Pulsar AWZ 529

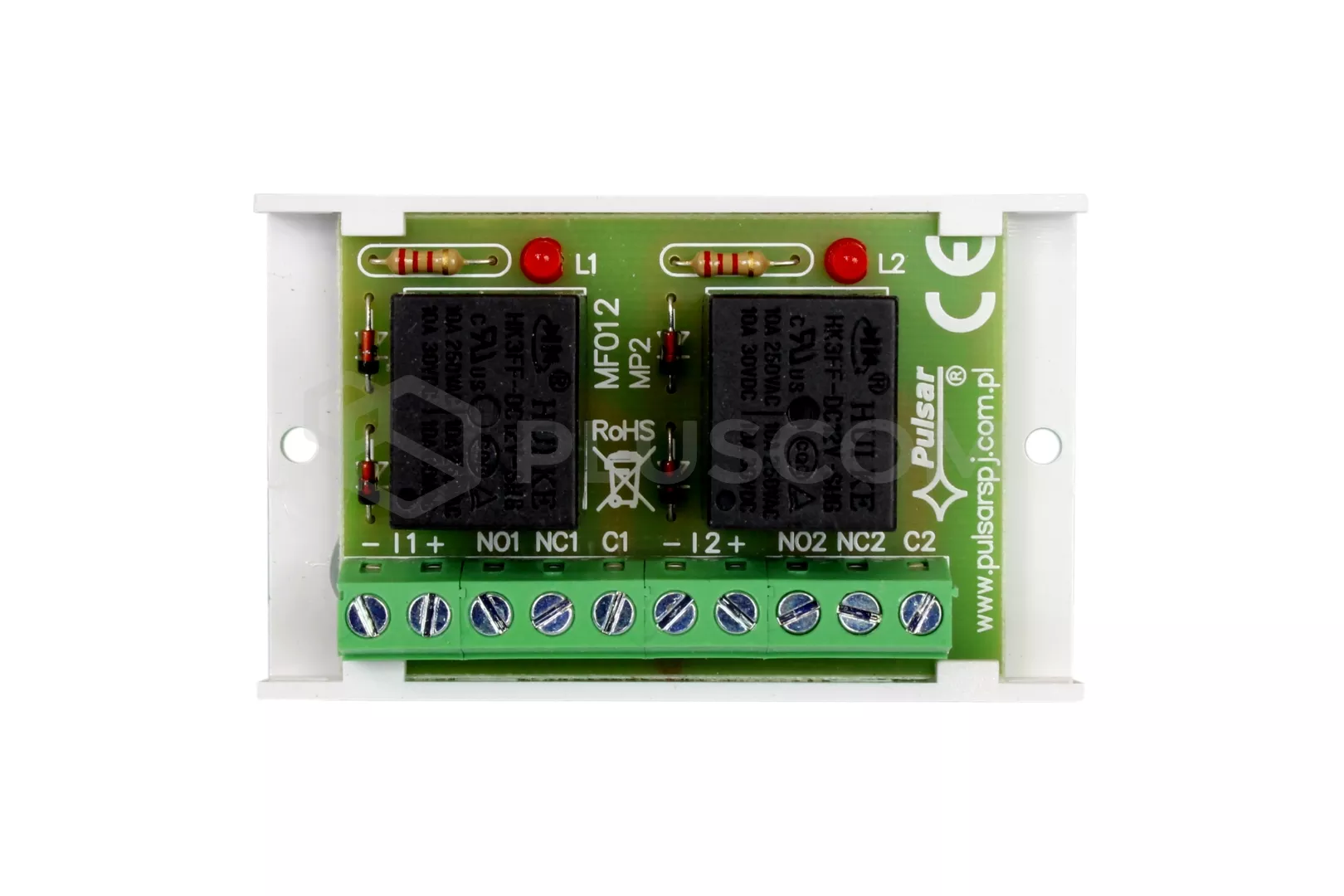

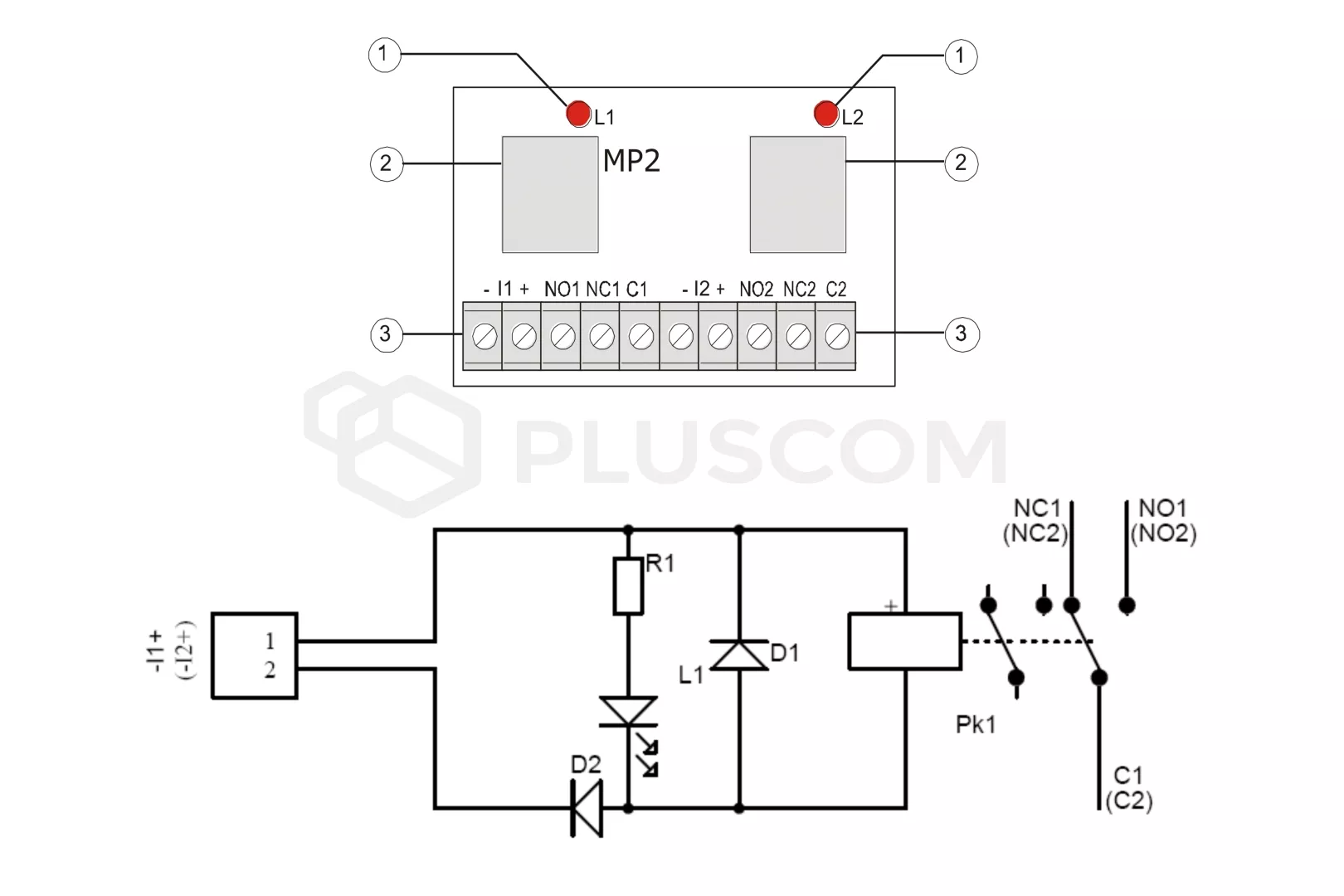

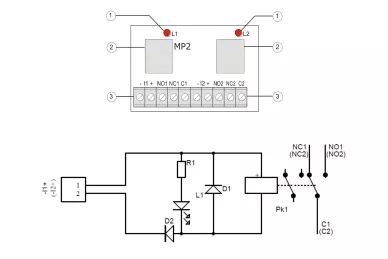

DESCRIZIONE DEL MODULO: Il LED indica il funzionamento del relè relè terminali di ingresso/uscita del modulo TERMINALI DEL MODULO: +/- I1-I2, terminali di controllo del funzionamento del relè C1-C2, terminale comune del relè NO1-NO2 - morsetto normalmente aperto del relè NC1-NC2 - terminale normalmente chiuso del relè
