Satel SP-4003 R Dispositivo di segnalazione ottica/acustica esterno

Proprietà

• Segnalazione acustica generata da un trasduttore piezoelettrico.
• Segnalazione ottica fornita da due serie di LED.
• Scelta di uno dei tre tipi di segnalazione acustica.
• Elettronica protetta dagli agenti atmosferici.
• Protezione antimanomissione contro l'apertura dell'alloggiamento e contro il distacco da terra.
• Copertura interna in lamiera zincata.
• Alloggiamento in policarbonato PC LEXAN ad alto impatto, caratterizzato da un'elevata resistenza meccanica.

Satel SP-4003 R Dispositivo di segnalazione ottica/acustica esterno

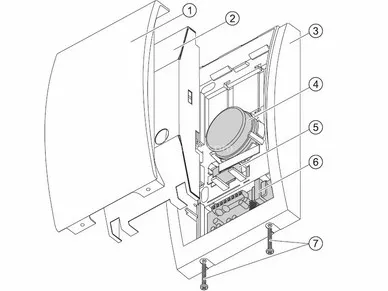

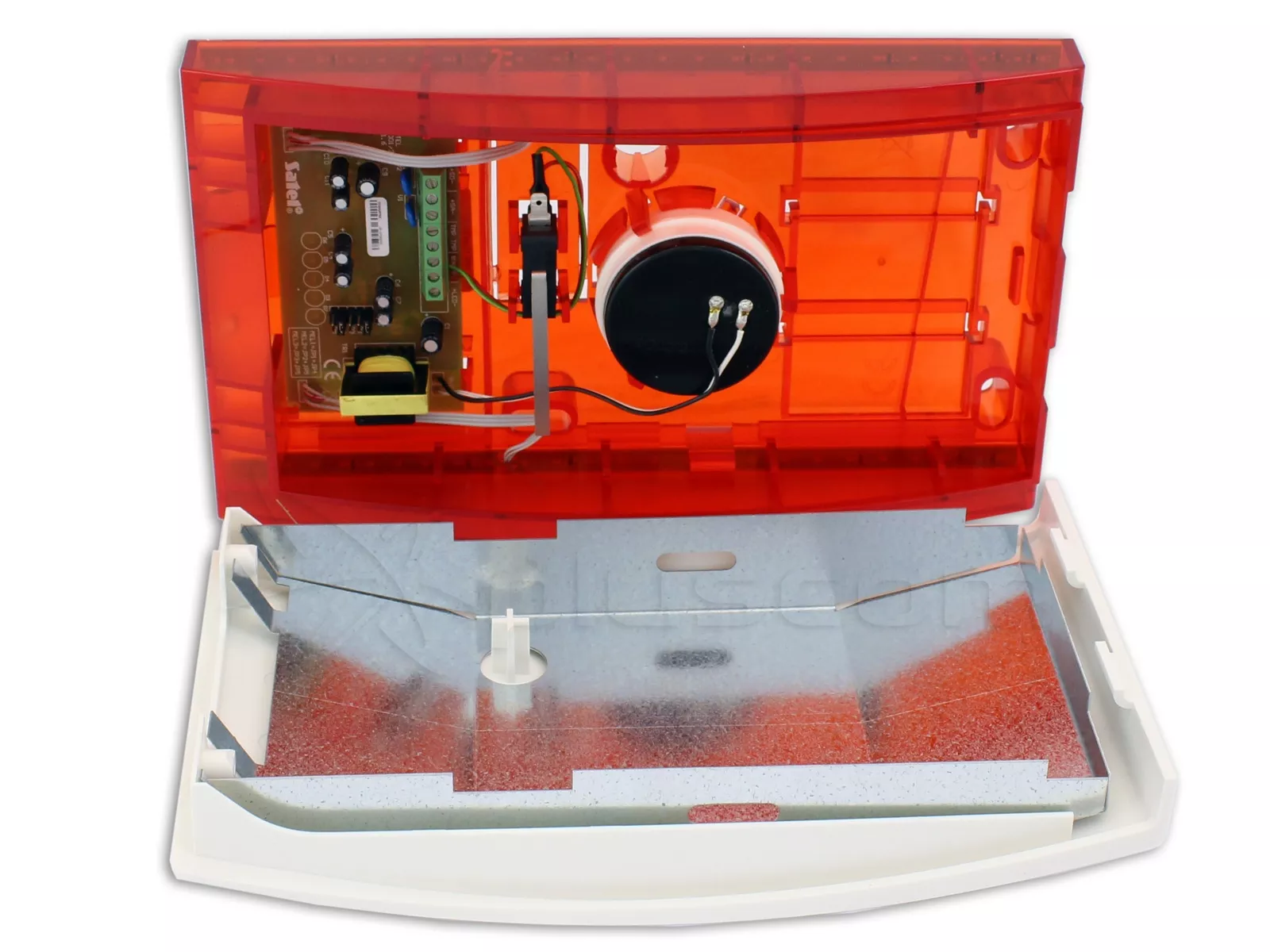

Schema esplicativo:

1. coperchio dell'alloggiamento.
2. coperchio interno in lamiera zincata.
3. base dell'alloggiamento.
4. trasduttore piezoelettrico.
5. contatto antimanomissione (NC).
6. scheda elettronica.
7. viti di bloccaggio del coperchio della custodia.

Il lampeggiante è disponibile anche nel colore blu:{REL_1178}e arancione: {REL_1156}

Satel SP-4003 R Dispositivo di segnalazione ottica/acustica esterno

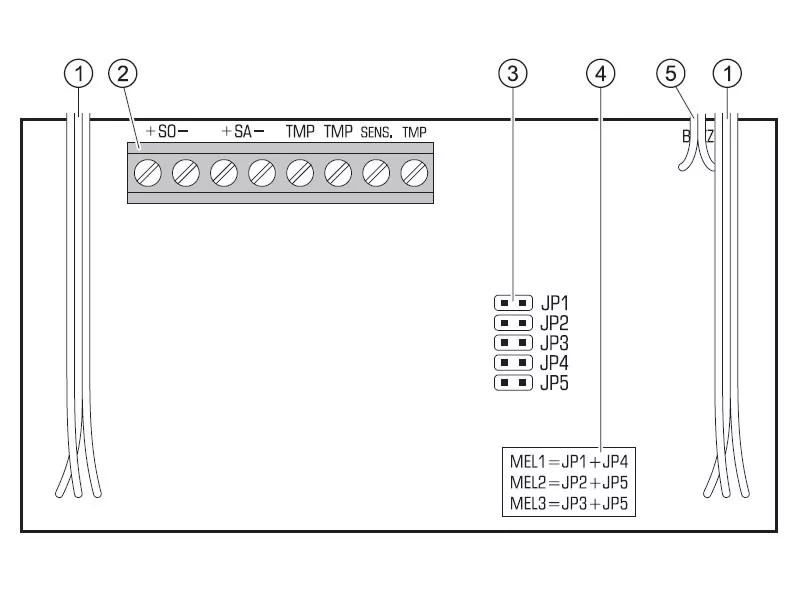

Descrizione del diagramma

1. al gruppo LED.
2. terminali:
   • +SO- - controllo del segnale ottico.
   • +SA- - controllo della segnalazione acustica.
   • TMP e TMP - circuito di manomissione.
   • SENS. e TMP - contatto tamper sirena.
3. per selezionare il tipo di segnalazione acustica.
4. descrizione di come inserire i ponticelli per le segnalazioni sonore corrispondenti.

Montaggio

Per aprire l'alloggiamento, rimuovere le viti di bloccaggio, quindi inclinare il coperchio verso l'alto di circa 60º. La sonda deve essere montata su una superficie piana e il più possibile inaccessibile per ridurre al minimo il rischio di manomissione.

Attenzione: Quando si sceglie la posizione di montaggio, ricordarsi di mantenere una distanza di almeno 2,5 cm dal bordo superiore dell'alloggiamento del dispositivo di allarme al soffitto o ad altri oggetti situati sopra il dispositivo stesso. Una distanza insufficiente potrebbe rendere impossibile il rimontaggio del coperchio.

Il montaggio sul supporto avviene con viti e tasselli. Quando si avvita l'interruttore antimanomissione al sottofondo, occorre fare attenzione a non rompere gli spazi.
