Modulo relè Pulsar AWZ528

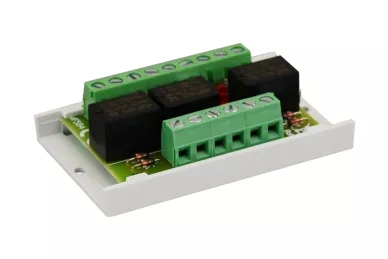

Modulo relè PU3 AWZ528

APPLICAZIONE:
Il modulo relè PU3 AWZ 528 è destinato all'uso in installazioni a bassa tensione. Viene utilizzato per controllare stati di segnale quali. nei sistemi di allarme, nei sistemi di controllo degli accessi. Può essere utilizzato per controllare dispositivi ad alto consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo. Il modulo è adatto al collegamento di cavi con sezione massima di 1 mm2. I LED rossi L1÷L3 indicano lo stato di commutazione del relè.

PARAMETRI TECNICI:

• tensione bobina relè: 10-14V DC/AC
• corrente bobina: 17mA 12V DC
• numero di relè: 3

• resistenza bobina: 720 OHM (-/+10%)
• potenza bobina: 200mW
• tempo di accensione/spegnimento: 10ms/5ms (-/+5%)

• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 1A
• dimensioni: 70x43x20 mm
• peso: 0,06 g


MONTAGGIO:
Il relè non ha una struttura aperta, pertanto si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

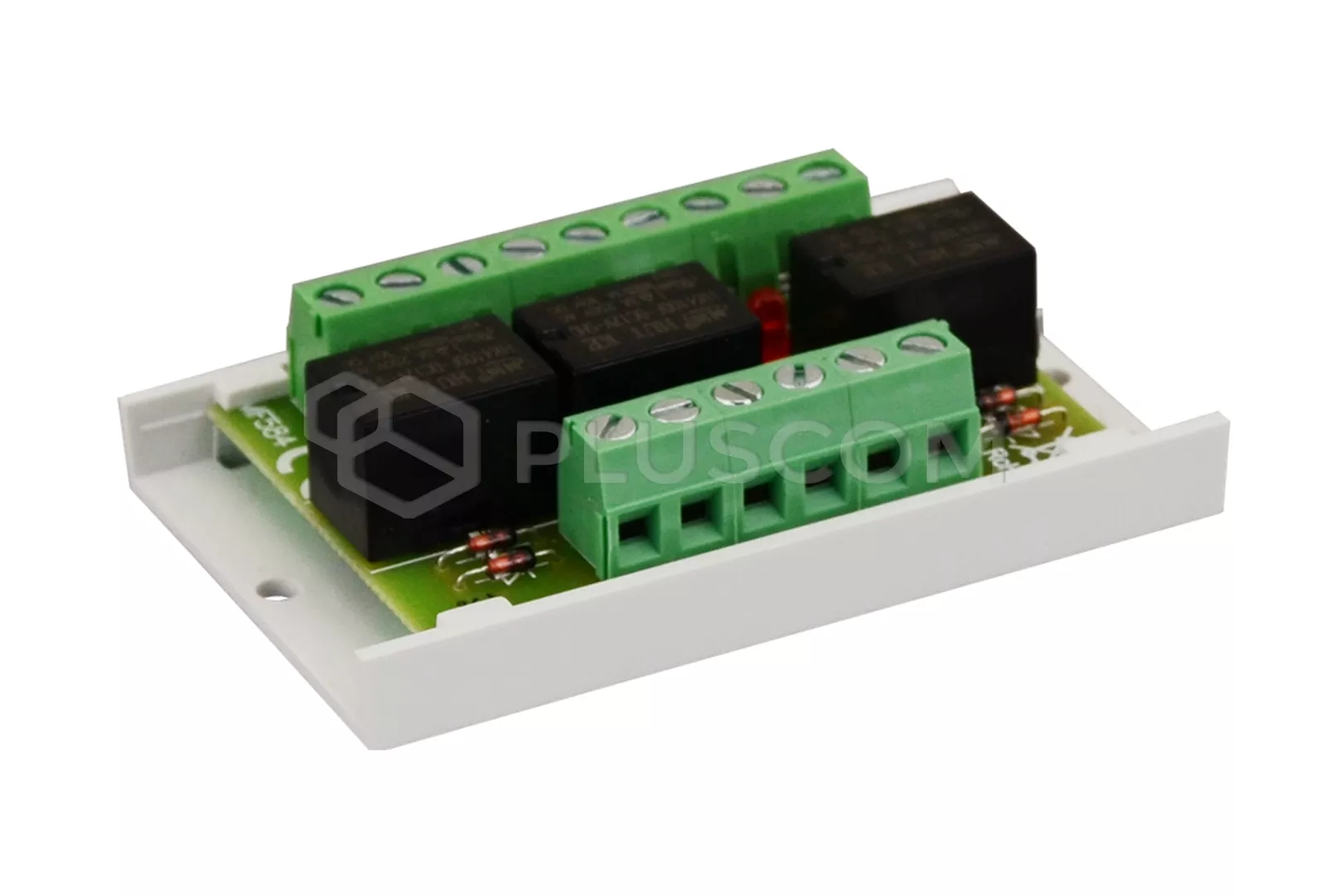

Modulo relè Pulsar AWZ528

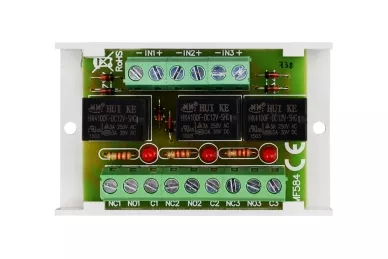

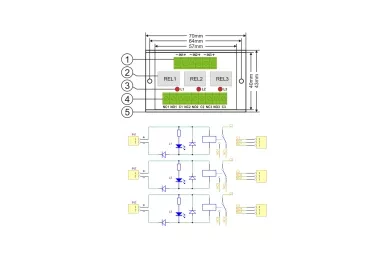

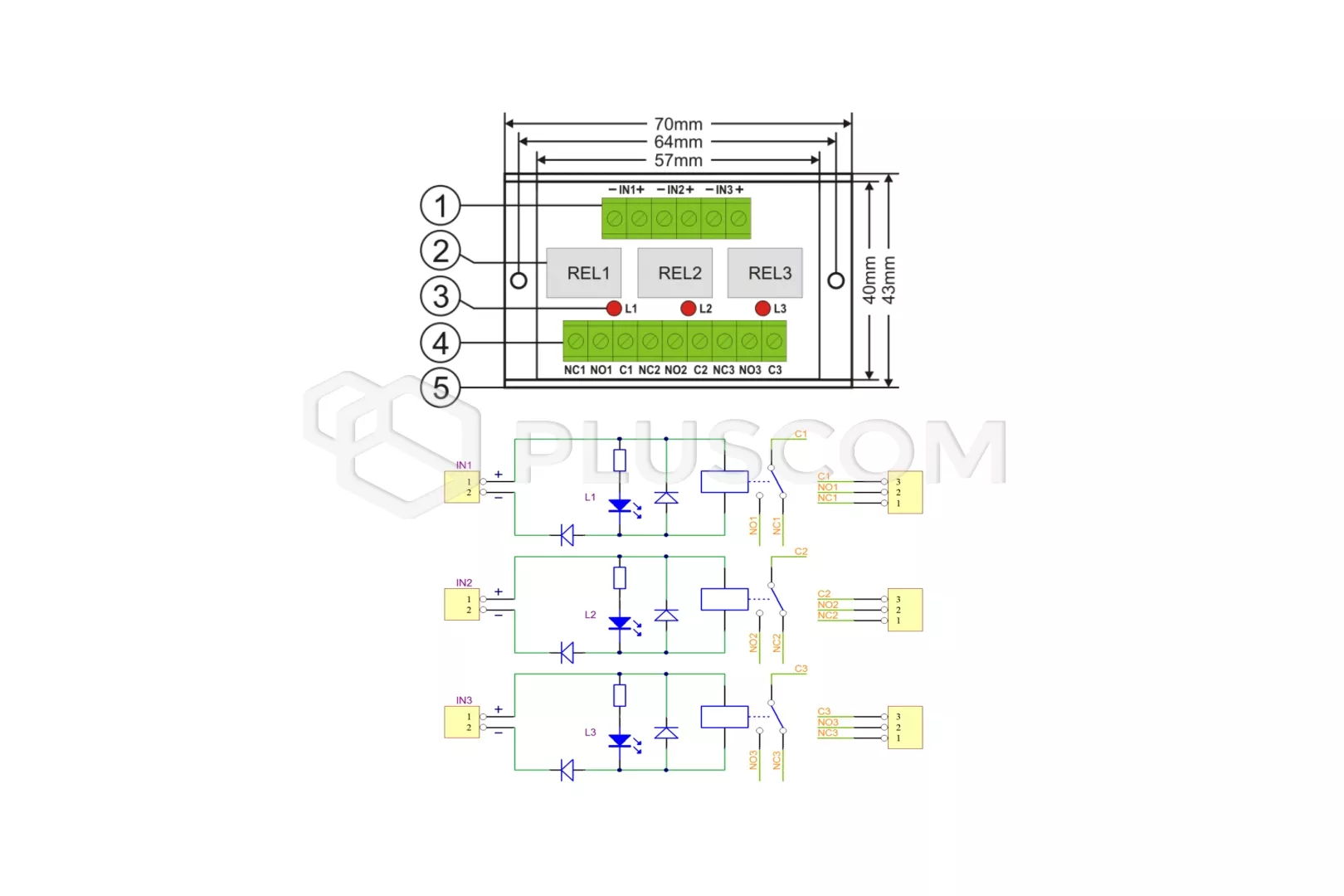

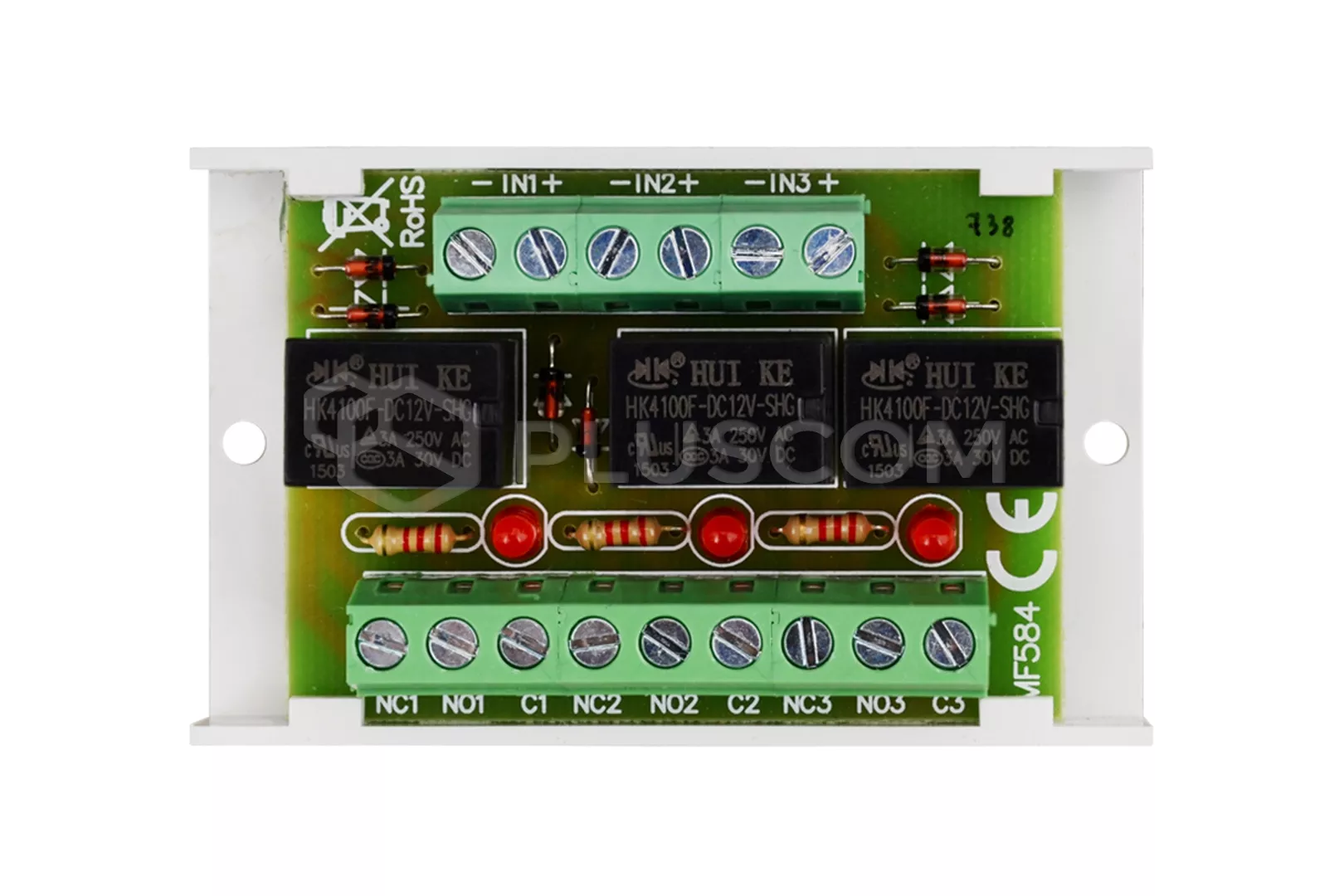

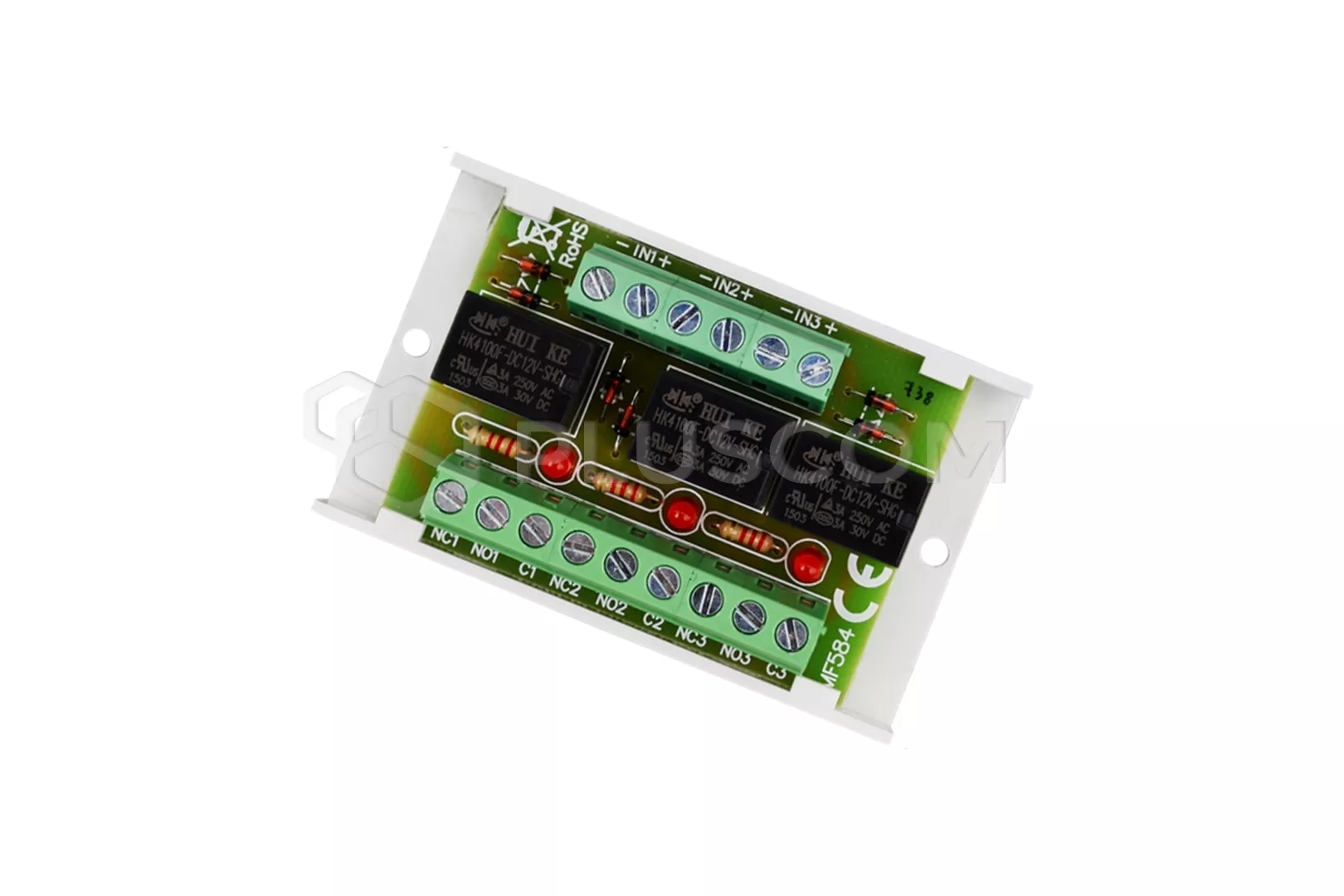

DESCRIZIONE DEL MODULO: IN1÷IN3 - ingressi di alimentazione per bobine a relè REL1÷REL3 - relè L1÷L3 - LED rossi (indicano il funzionamento del relè) Terminali di uscita del relè: NC - terminale normalmente chiuso NO - terminale normalmente aperto C - terminale comune Striscia di montaggio
