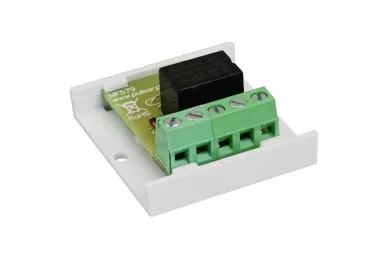

Modulo relè Pulsar AWZ612

Modulo relè MP1E AW612

APPLICAZIONE:
Il modulo relè MP1E AWZ 612 è progettato per essere utilizzato in installazioni a bassa tensione. Con il suo aiuto controlliamo e segnaliamo gli stati nei sistemi di allarme e di controllo degli accessi. Viene utilizzato anche per controllare dispositivi con un elevato consumo di corrente attraverso le uscite OC dei sistemi di allarme. L'AWZ612 assicura inoltre la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo.

PARAMETRI TECNICI:

• tensione di alimentazione del modulo: 12VDC (10V DC-14V DC)

• consumo di corrente: 25 mA max.
• numero di relè: 1

• carico dei contatti del relè: max 30 V CC, 50 V CA, corrente massima: 1A
• dimensioni: 40x43x20 mm
• peso: 0,04 g


MONTAGGIO:
Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

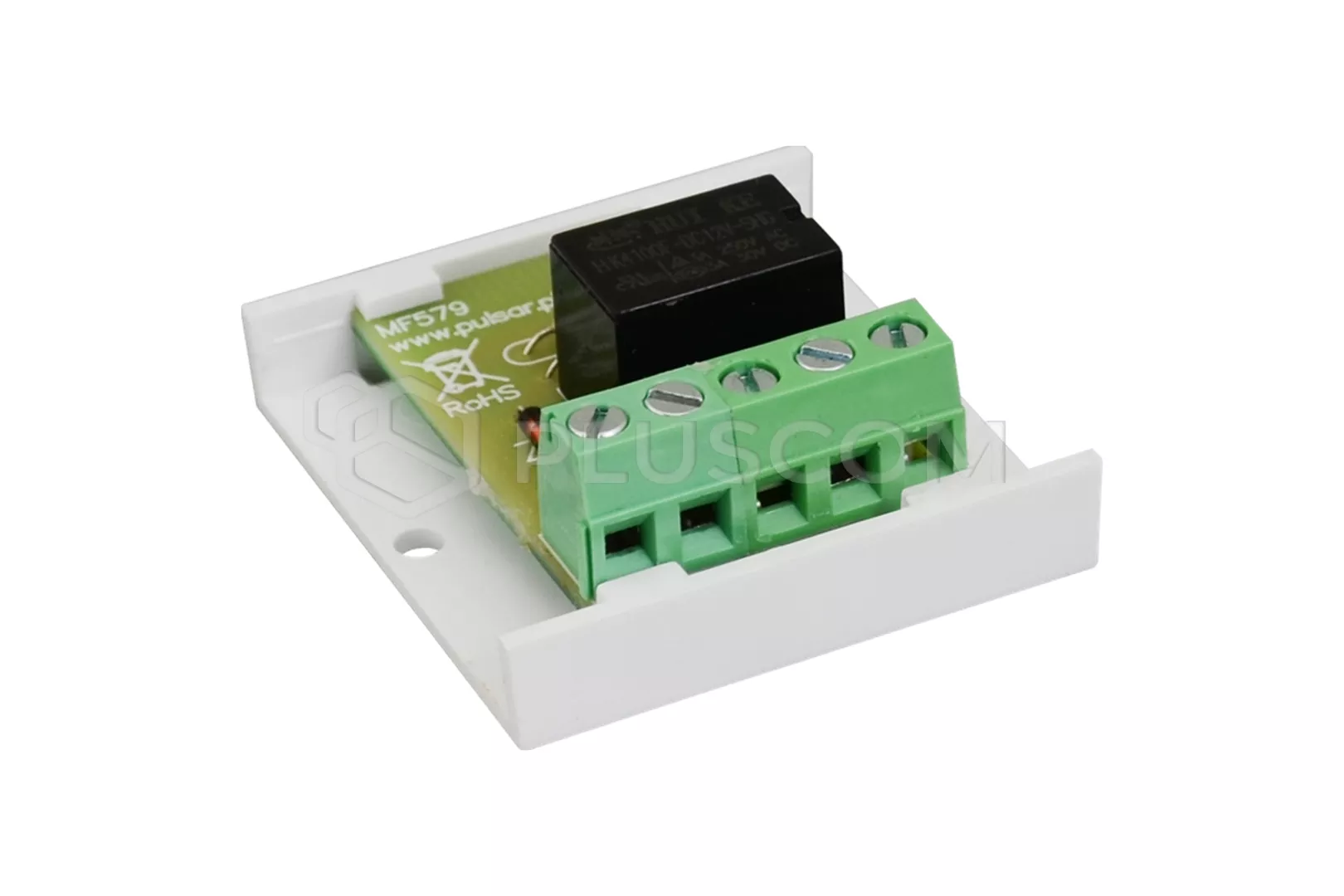

Modulo relè Pulsar AWZ612

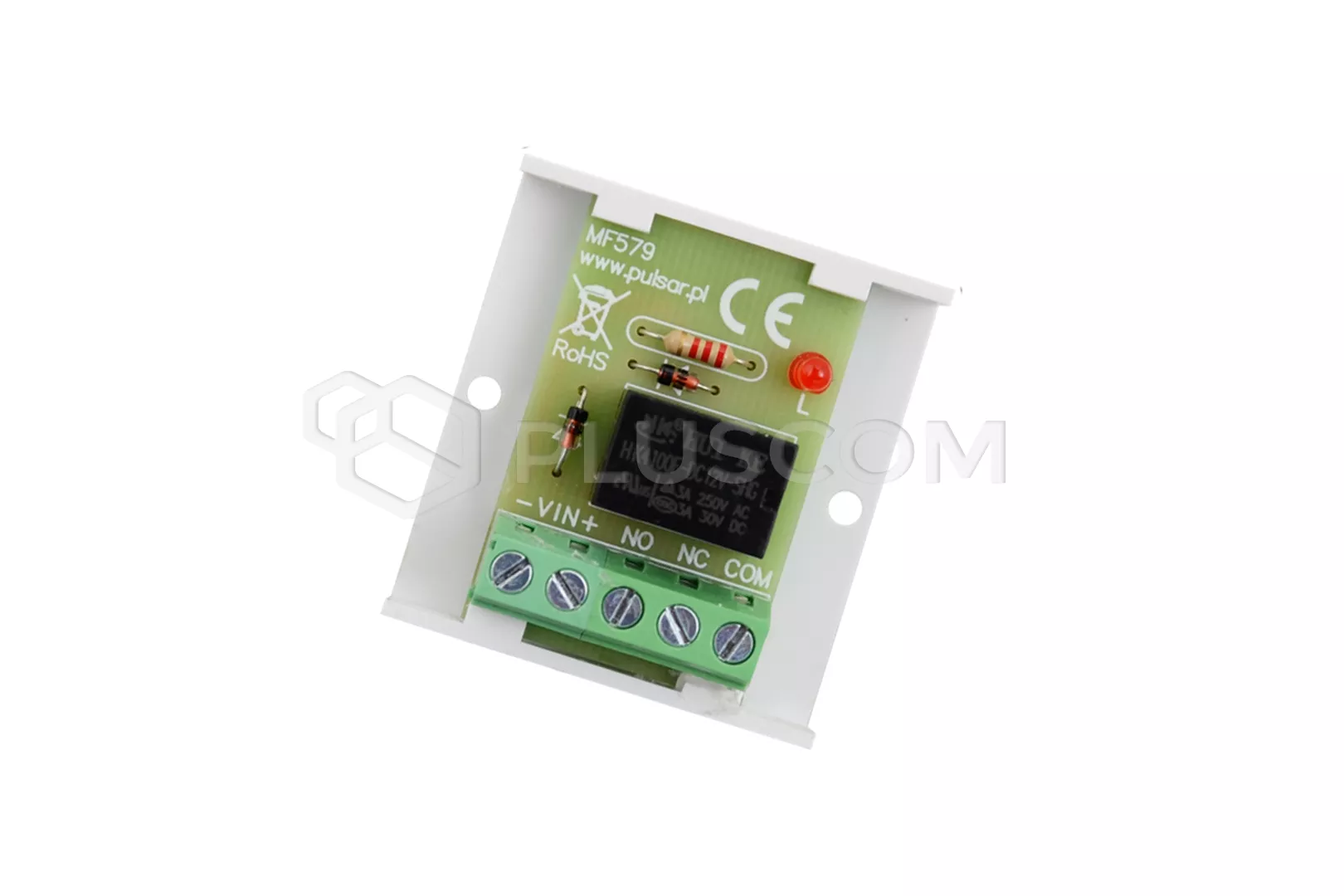

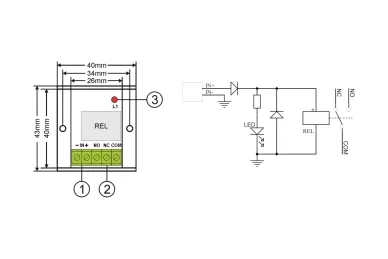

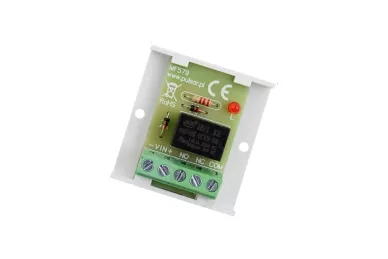

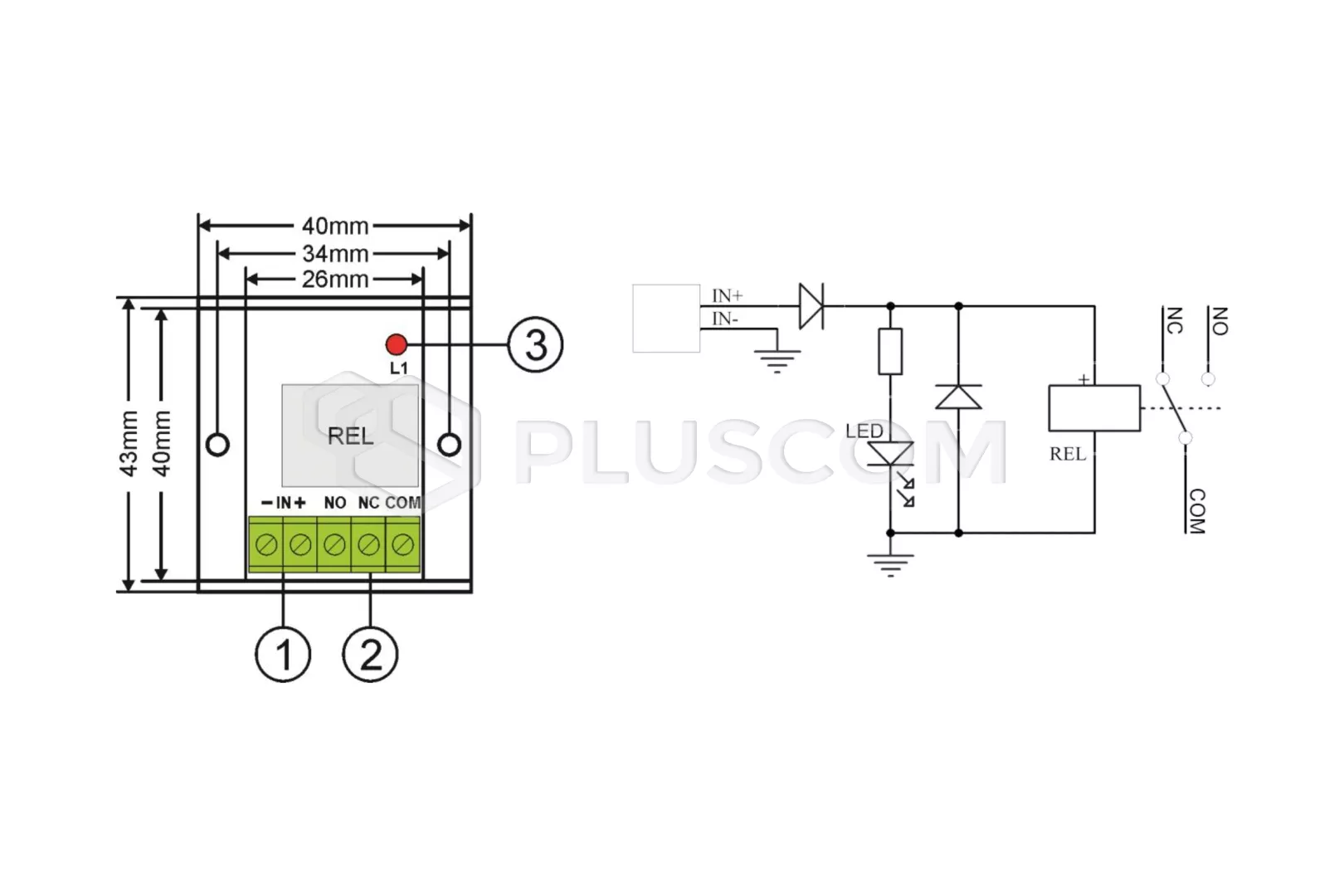

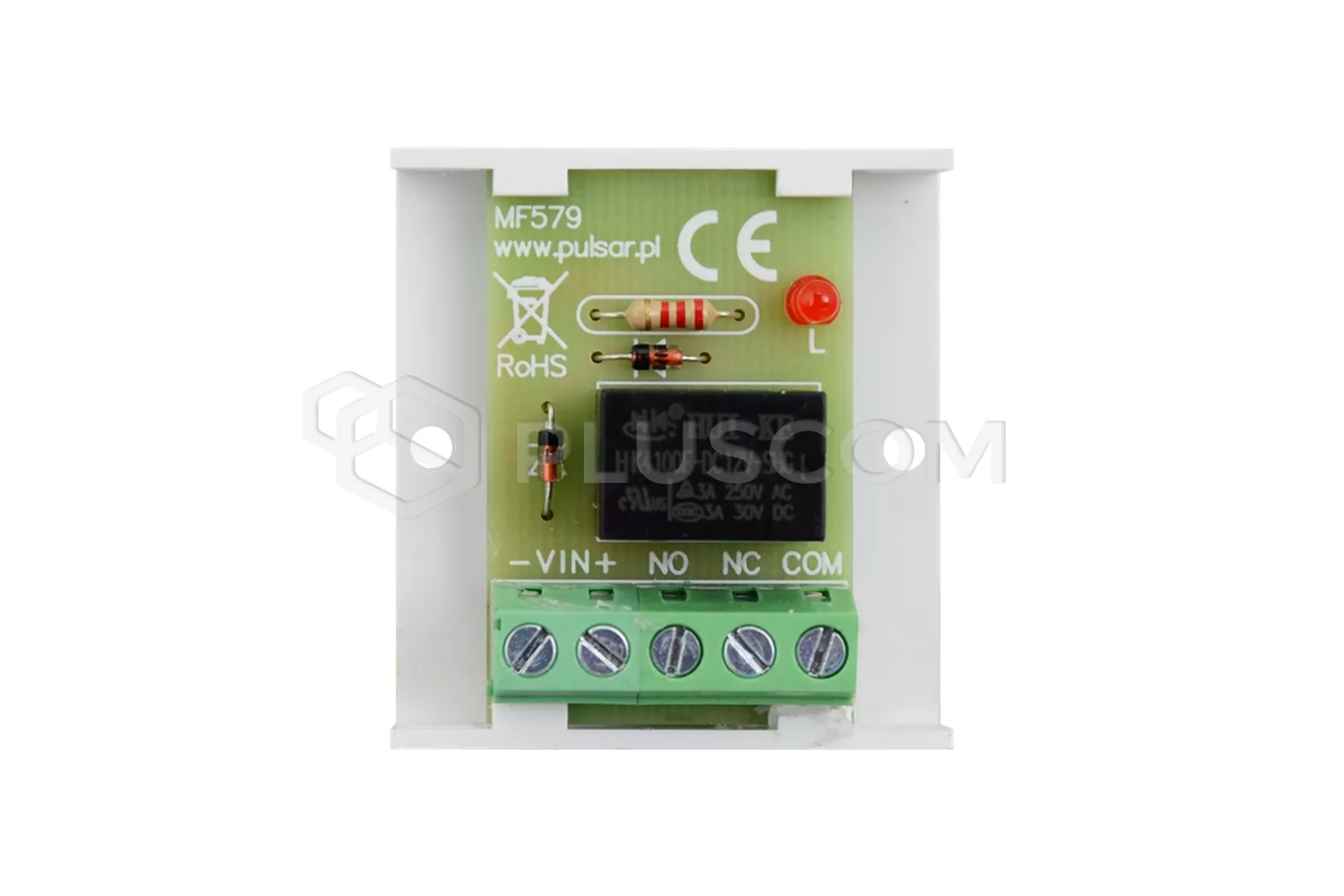

DESCRIZIONE DEL MODULO: +IN - ingresso di alimentazione del modulo Contatti relè: NC - terminale normalmente chiuso NO - terminale normalmente aperto COM - terminale comune Segnalazione ottica a LED: L1 (rosso) acceso: COM, contatti NO chiusi spento: contatti COM, NC chiusi
