Relaismodul Pulsar AWZ 622

Relaismodul AWZ622 (Relaismodul P1)

ANWENDUNG:
Das PU1/HV-Relaismodul AWZ 514 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung, Signalisierung von Zuständen wie z. B.. in Alarmanlagen, Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hohem Stromverbrauch über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge.

TECHNISCHE PARAMETER:

• Versorgungsspannung des Moduls (Spannung der Relaisspule): 12V 10-14V DC
• Spulenstrom: 20mA 12V DC
• Anzahl der Relais: 1

• Belastung der Relaiskontakte: max 30V DC, 50V AC, max Strom: 1A
• Abmessungen: 30x27x18(h)mm
• Gewicht: 20g


MONTAGE:
Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden.

Relaismodul Pulsar AWZ 622

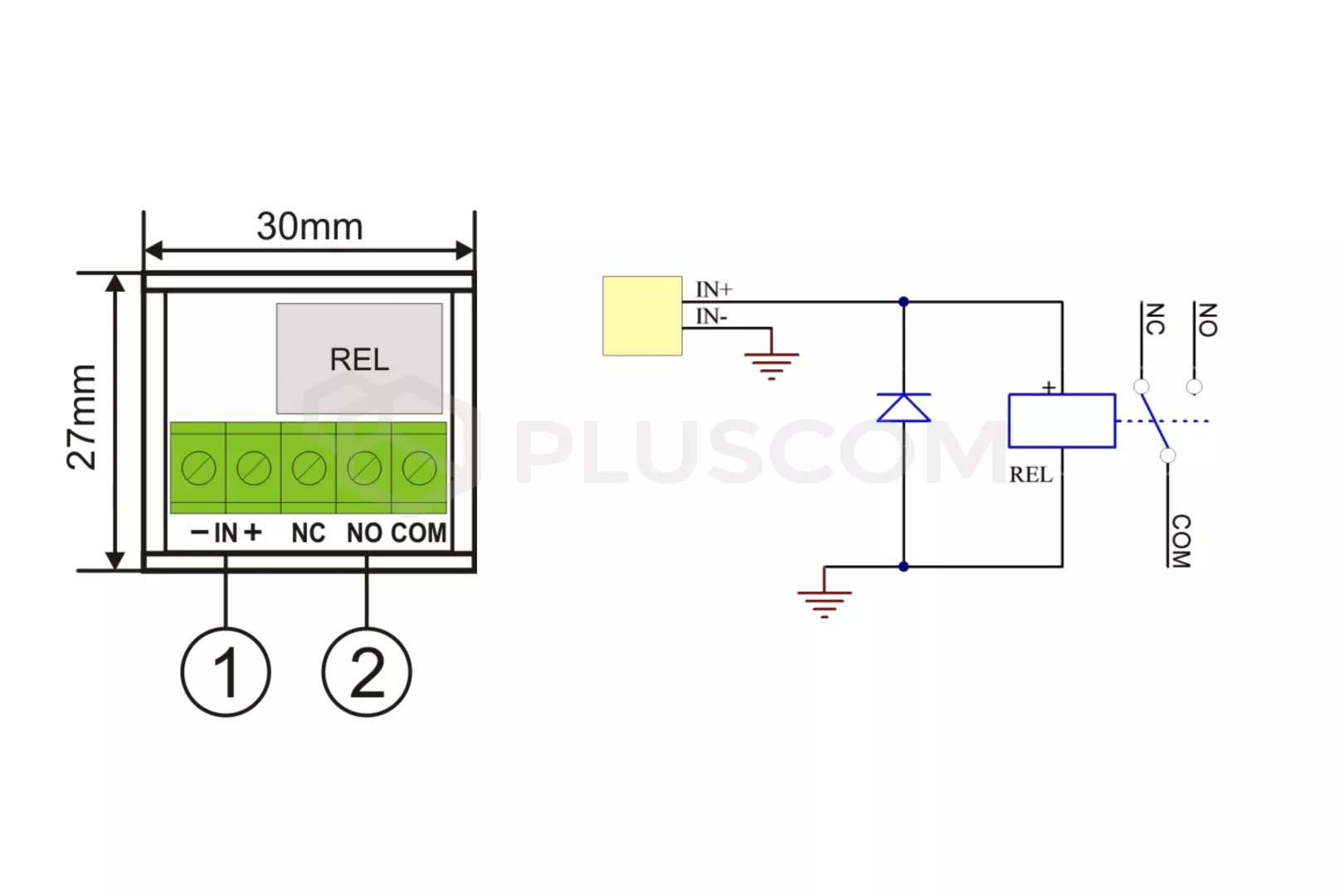

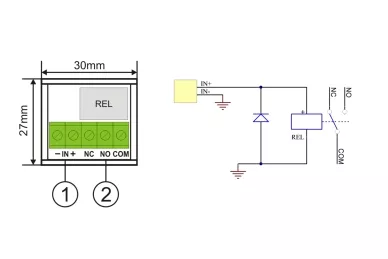

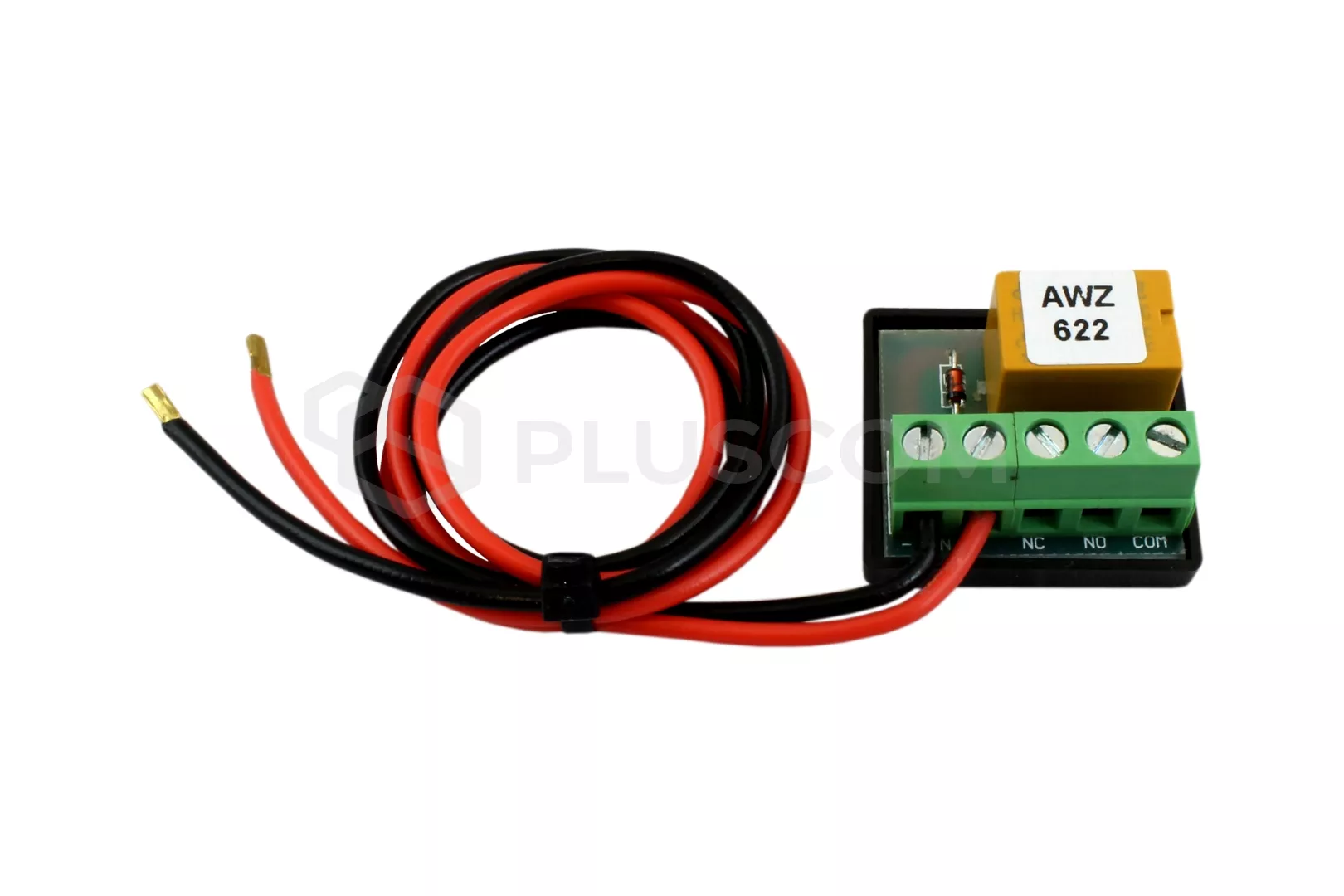

BESCHREIBUNG DES MODULS: +IN- Versorgungseingang für Spule / Modul Relaiskontakte: COM - gemeinsame Relaisklemme NO - normalerweise offene Klemme des Relais NC - Normalerweise geschlossene Klemme des Relais
