Relaismodul Pulsar AWZ612

MP1E-Relaismodul AW612

ANWENDUNG:
Das Relaismodul MP1E AWZ 612 ist für den Einsatz in Niederspannungsanlagen konzipiert. Mit seiner Hilfe steuern und signalisieren wir Zustände in Alarmanlagen, Zutrittskontrollsystemen. Es wird auch zur Steuerung von Geräten mit hohem Stromverbrauch über die OC-Ausgänge von Alarmanlagen verwendet. Der AWZ612 sorgt zusätzlich für eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge.

TECHNISCHE PARAMETER:

• Versorgungsspannung des Moduls: 12VDC (10V DC-14V DC)

• Stromaufnahme: 25 mA max.
• Anzahl der Relais: 1

• Belastung der Relaiskontakte: max. 30V DC, 50V AC, max. Strom: 1A
• Abmessungen: 40x43x20mm
• Gewicht: 0,04g


MONTAGE:
Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.

Relaismodul Pulsar AWZ612

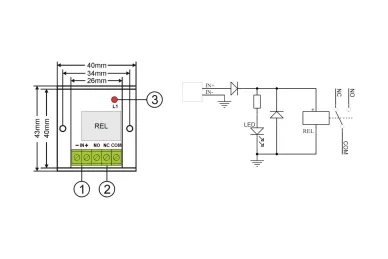

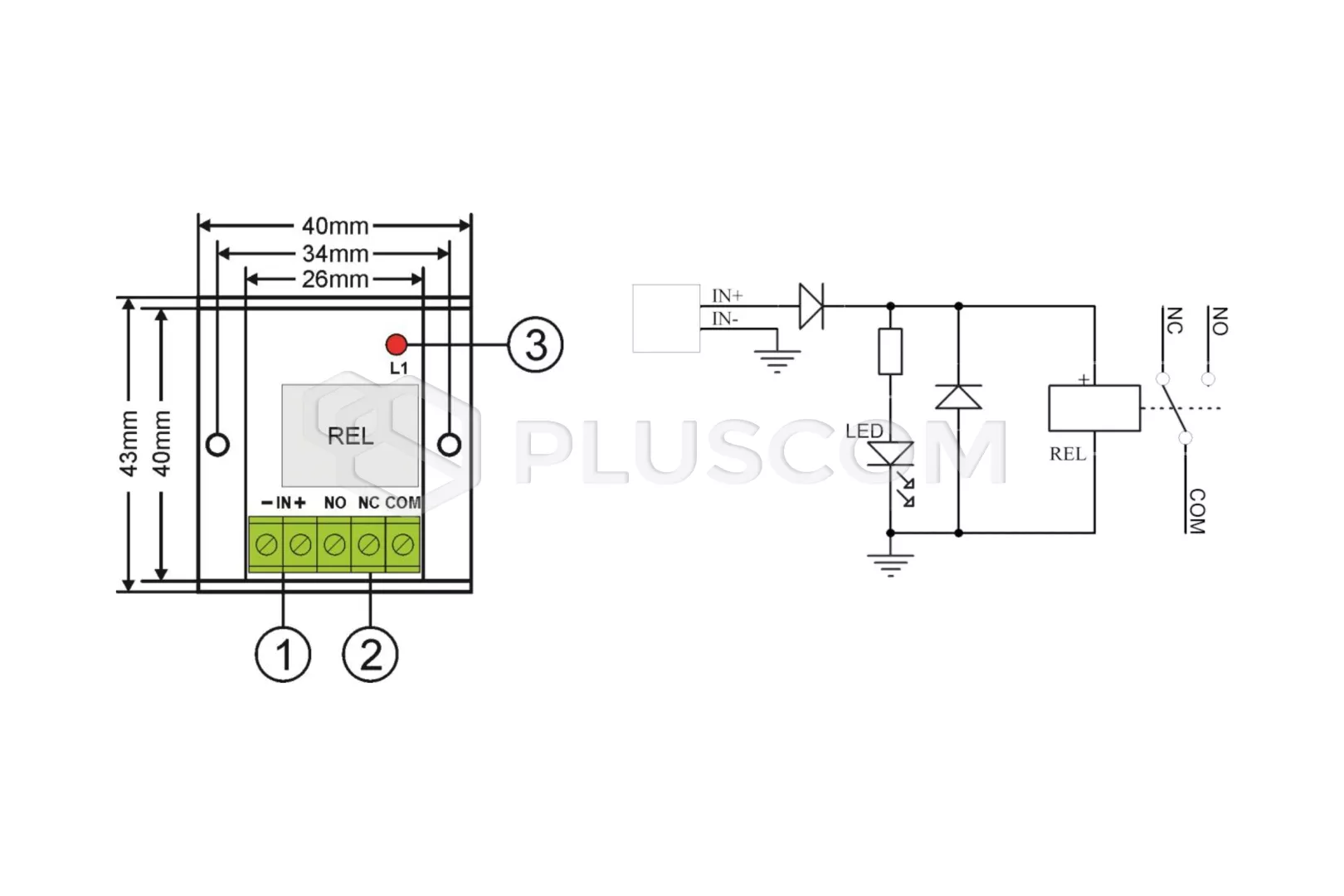

BESCHREIBUNG DES MODULS: +IN - Stromeingang des Moduls Relaiskontakte: NC - normalerweise geschlossene Klemme NO - Normalerweise offene Klemme COM - gemeinsame Klemme LED optische Signalisierung: L1 (rot) leuchtet: COM, Schließer geschlossen aus: Kontakte COM, NC geschlossen
