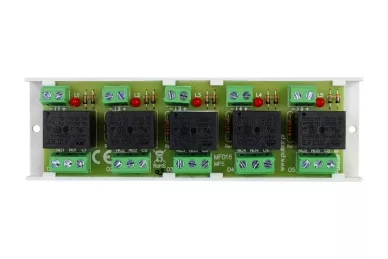

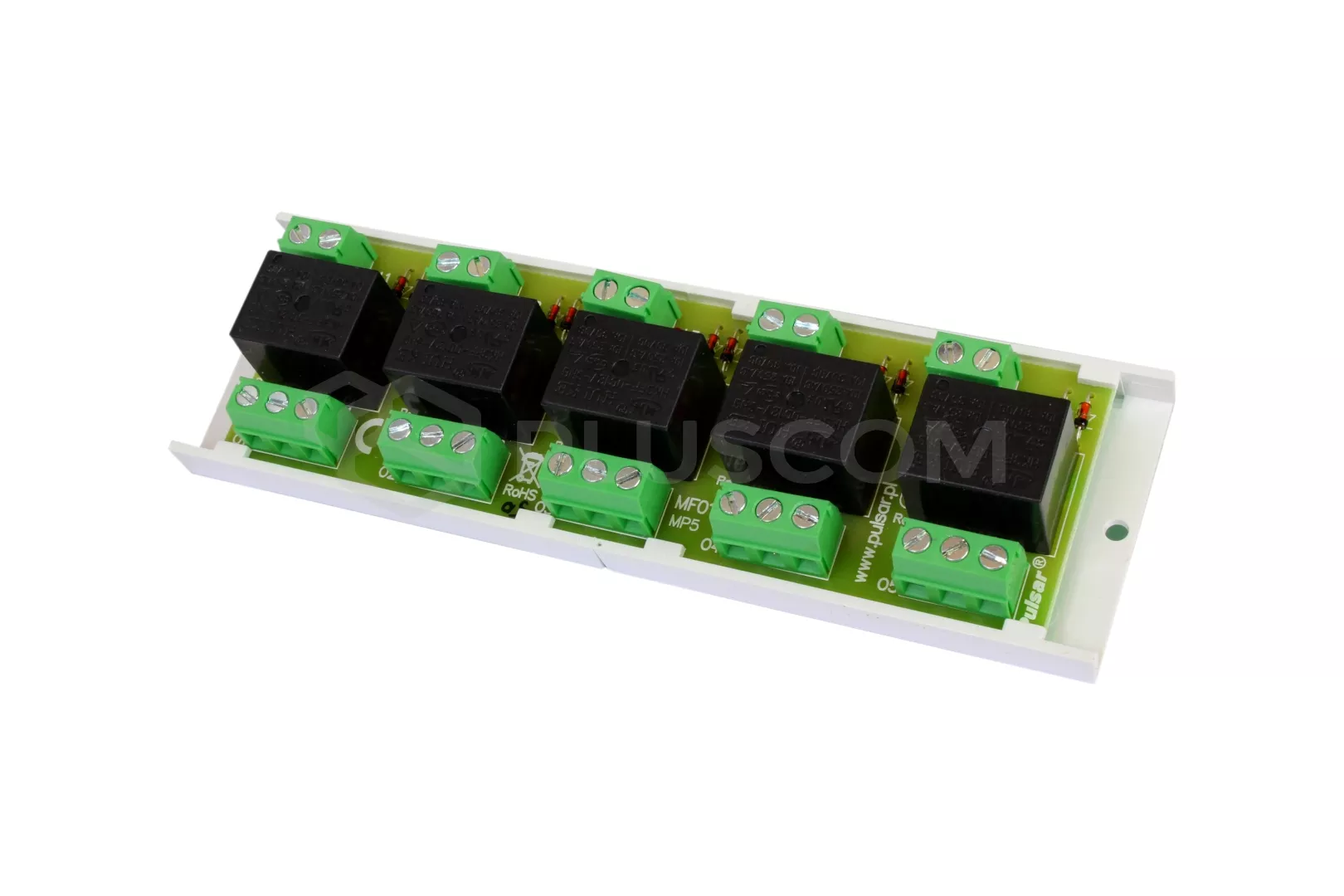

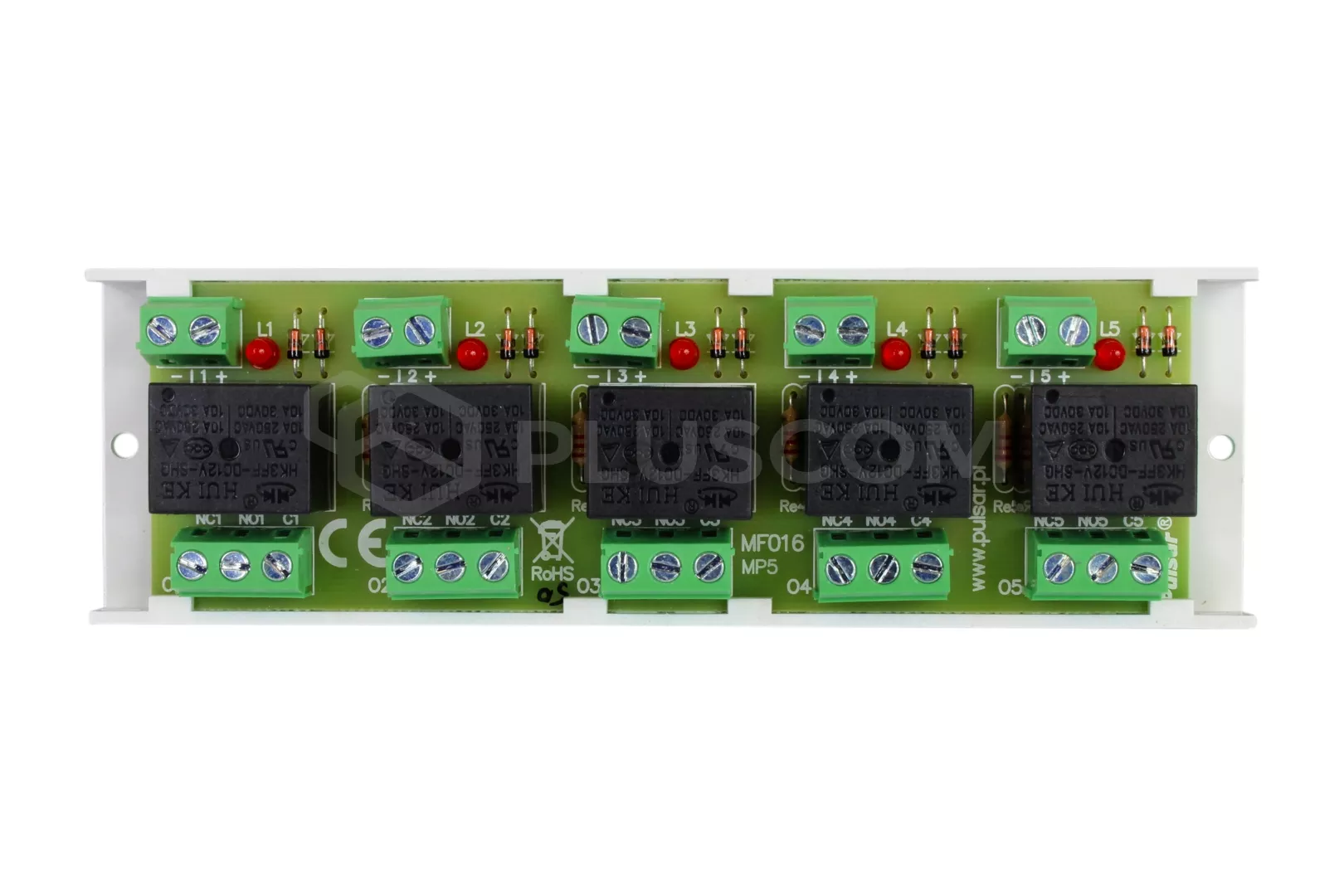

Relaismodul Pulsar AWZ 520

Relaismodul AWZ520 (Relaismodul MP5)

ANWENDUNG:
Das Relaismodul MP5 AWZ 520 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung, Signalisierung von Zuständen, z.B. in Alarm- und Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge.

TECHNISCHE PARAMETER:

• Spannung der Relaisspule: DC 10-14V

• Spulenstrom: 37mA 12V DC
• Anzahl der Relais: 5

• Belastung der Relaiskontakte: max. 30V DC, 50V AC, maximaler Strom: 2A
• Abmessungen: 140x43x25(h)mm
• Gewicht: 93g


MONTAGE:

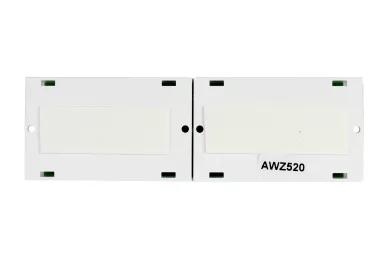

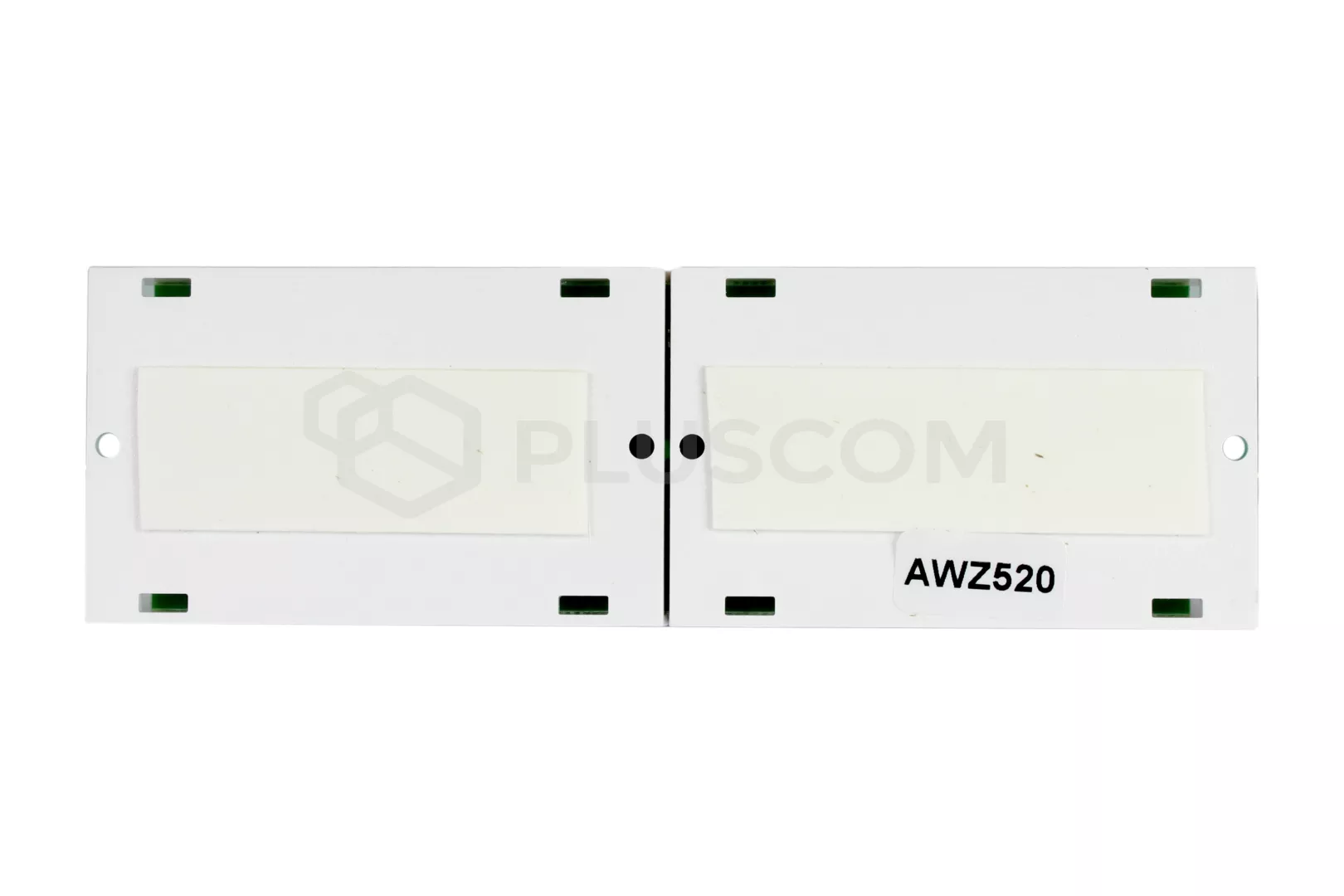

Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden, oder es können die Löcher für die Verschraubung der Leiste am Boden genutzt werden.

Relaismodul Pulsar AWZ 520

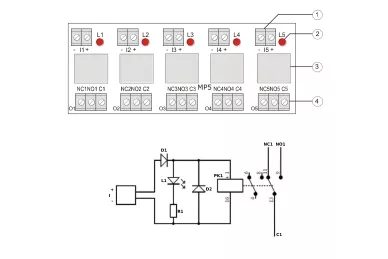

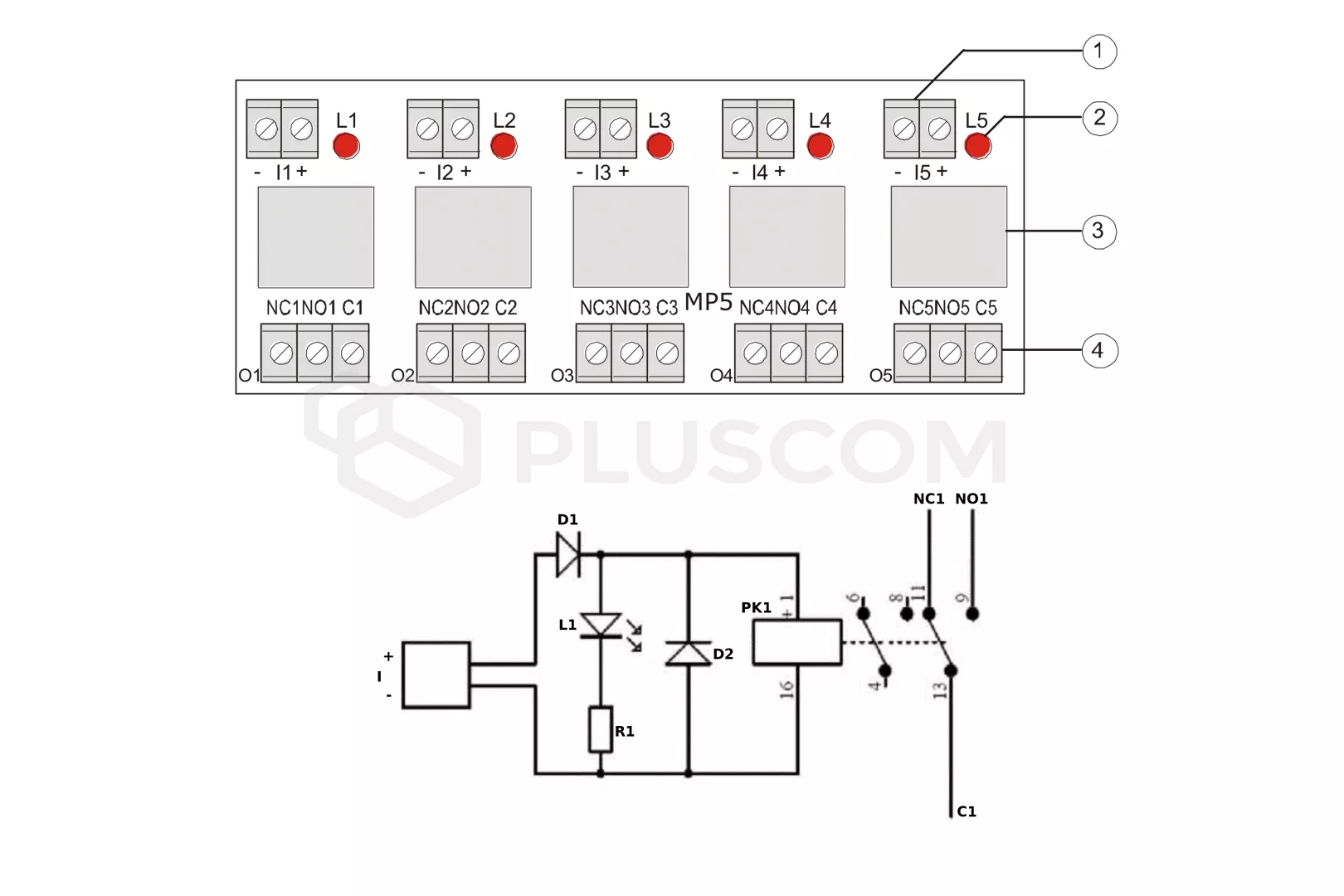

BESCHREIBUNG DES MODULS: Modul-Eingangsklemmen LED zeigt den Betrieb des Relais an Relais Relais-Ausgangsklemmen MODULKLEMMEN: +/- I1-I5, Steuerklemmen für Relaisbetrieb C1-C5, gemeinsame Relaisklemme NO1-NO5 - normalerweise offene Klemme des Relais NC1-NC5 - Normalerweise geschlossene Klemme des Relais
