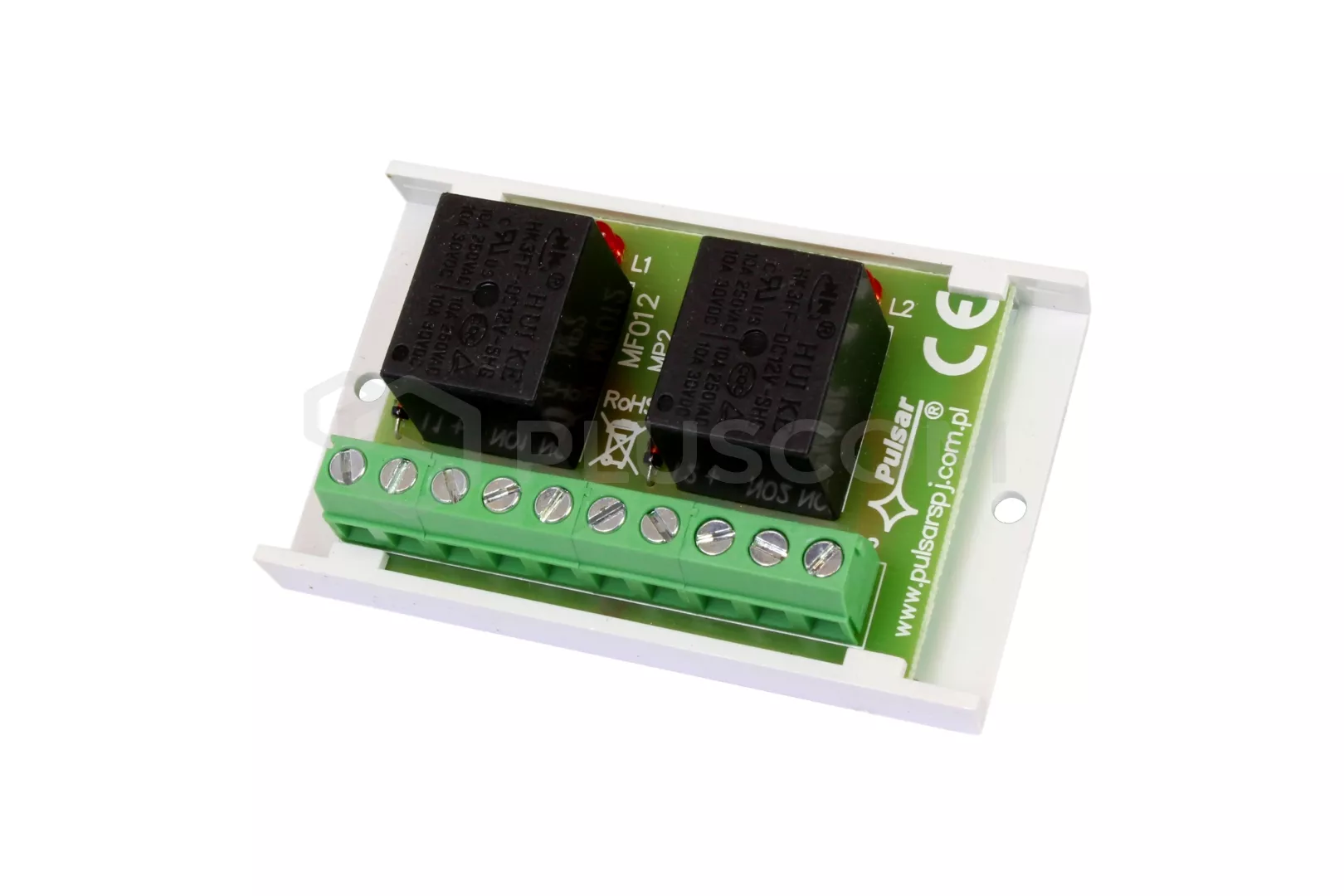

Relaismodul Pulsar AWZ 529

Relaismodul AWZ529 (Relaismodul MP2)

ANWENDUNG:
Das Relaismodul MP2 AWZ 529 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung, Signalisierung von Zuständen wie z. B.. in Alarmanlagen, Zugangskontrollsystemen. Kann zur Steuerung von Geräten mit hohem Stromverbrauch über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge.

TECHNISCHE PARAMETER:

• Spannung der Relaisspule: DC 10-14V

• Spulenstrom: 37mA 12V DC
• Anzahl der Relais: 2

• Belastung der Relaiskontakte: max. 30V DC, 50V AC, maximaler Strom: 2A
• Abmessungen: 70x43x22(h)mm
• Gewicht: 44g


MONTAGE:

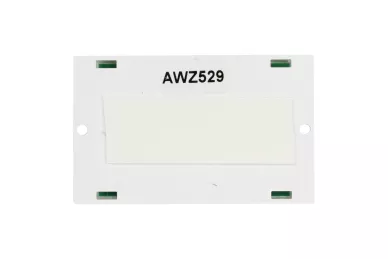

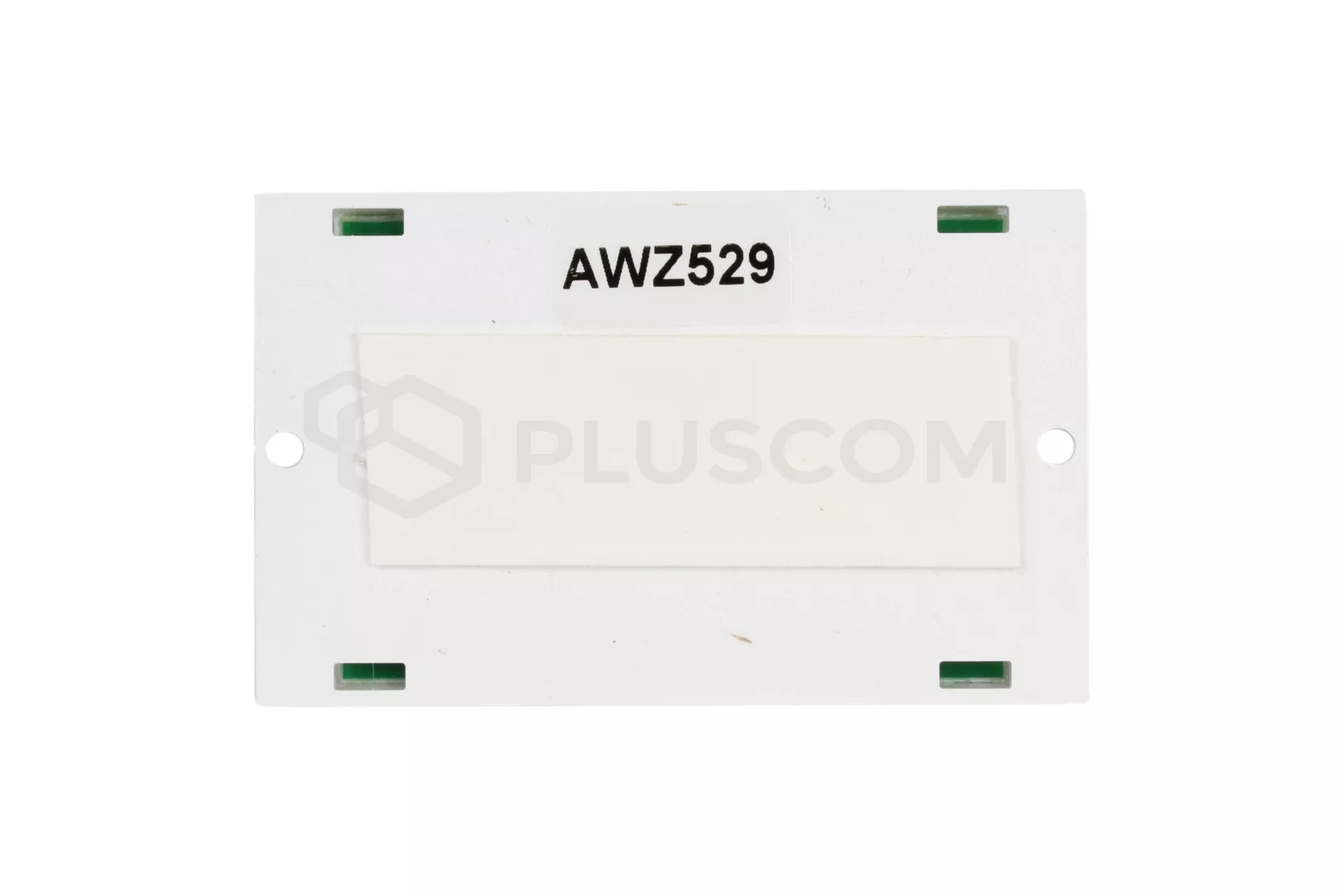

Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.

Relaismodul Pulsar AWZ 529

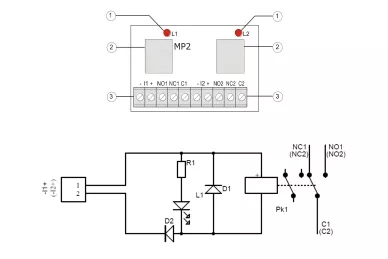

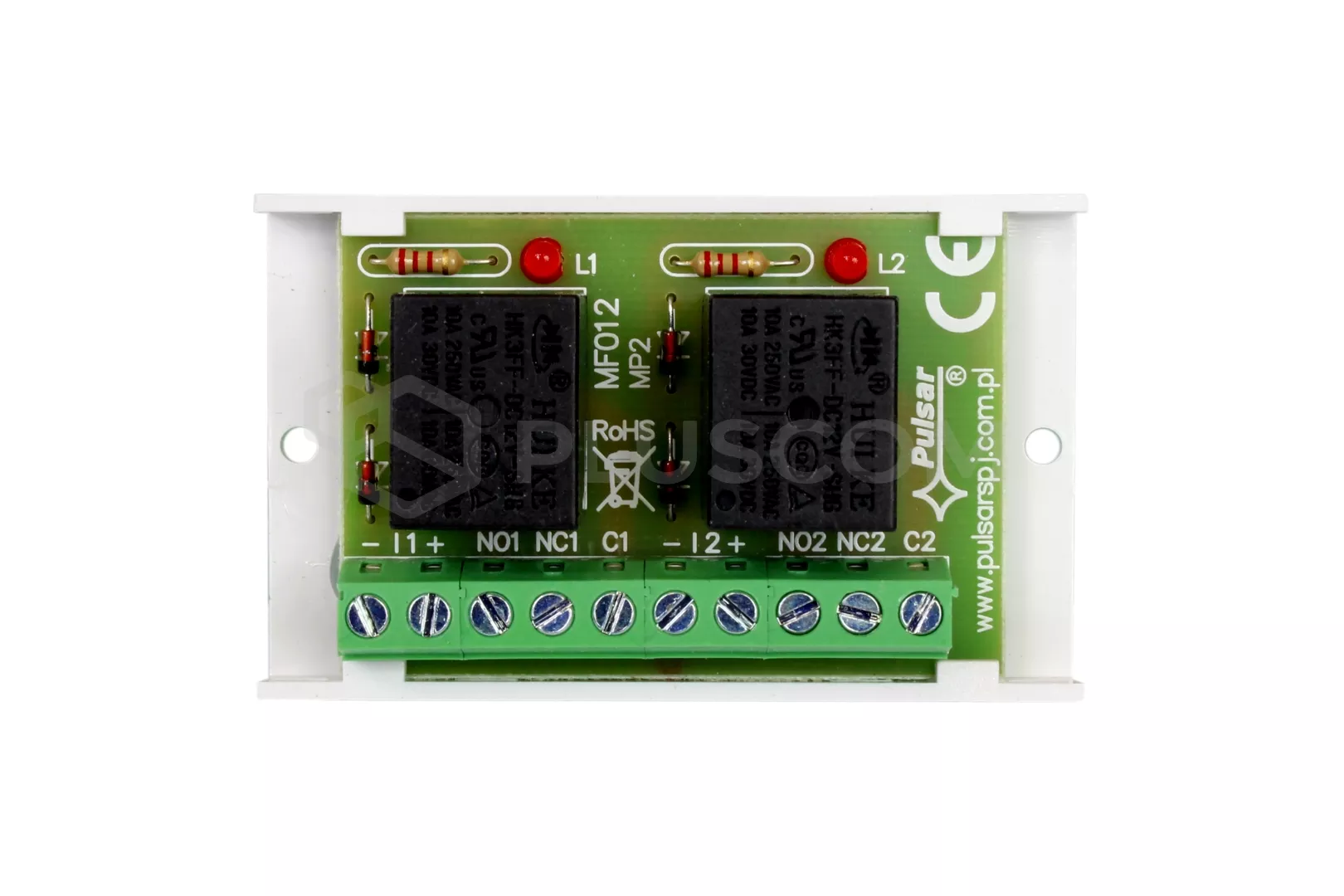

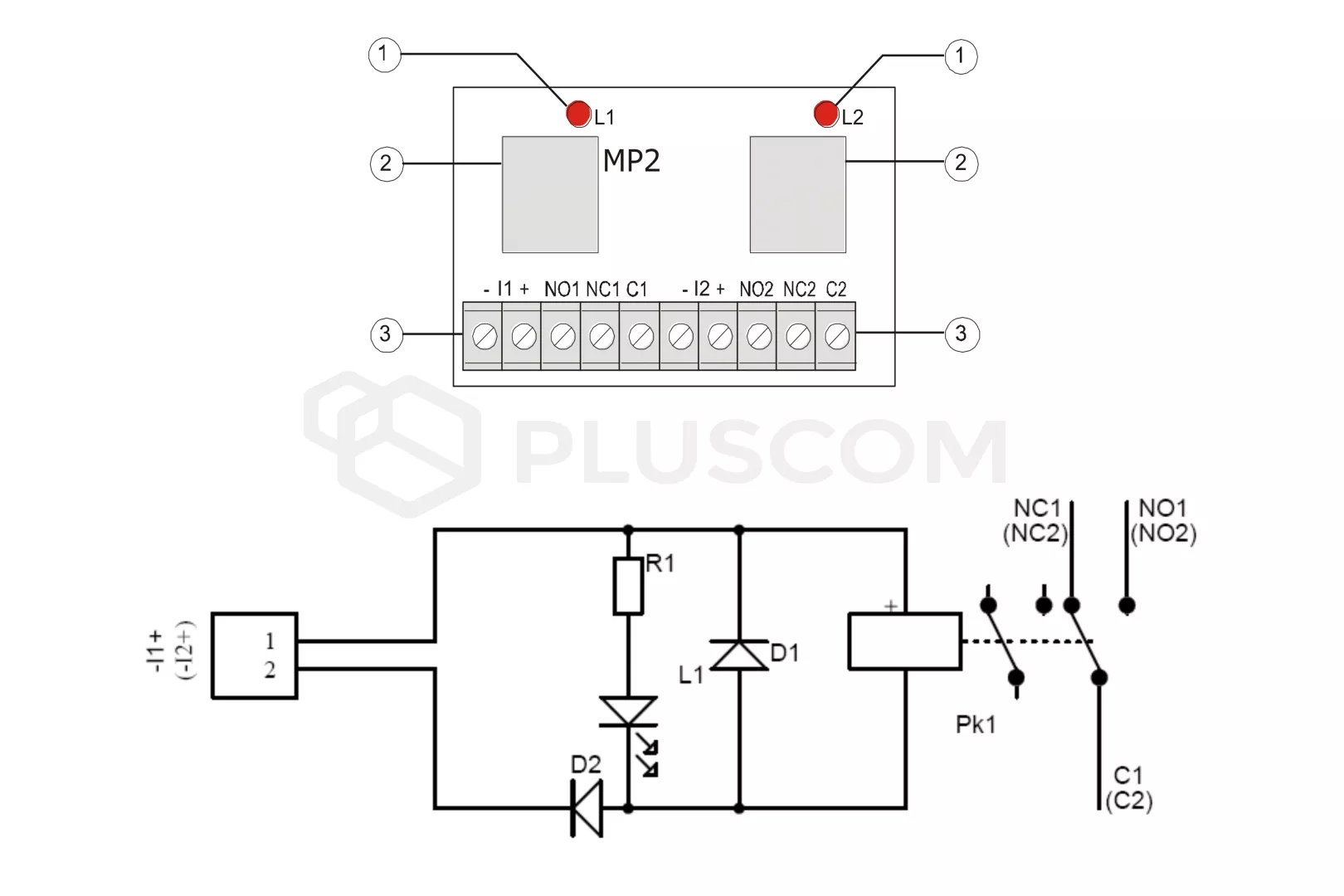

BESCHREIBUNG DES MODULS: LED zeigt den Betrieb des Relais an Relais Modul Eingangs-/Ausgangsklemmen MODULKLEMMEN: +/- I1-I2, Relaisbetrieb Steuerklemmen C1-C2, gemeinsame Relaisklemme NO1-NO2 - normalerweise offene Klemme des Relais NC1-NC2 - Normalerweise geschlossene Klemme des Relais
