Relaismodul Pulsar AWZ624

Relaismodul AWZ624 MP-2/24V

ANWENDUNG:
Das Relaismodul AWZ624 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es wird eingesetzt zur Steuerung, Signalisierung von Zuständen, z.B. in Alarmanlagen, Zugangskontrolle. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge.
LEDs zeigen den Betrieb der Relais an.

TECHNISCHE PARAMETER:

• Spannung der Relaisspule: 20-28V DC
• Spulenstrom: 18mA 24V DC
• Anzahl der Relais: 2

• Belastung der Relaiskontakte: max. 30V DC, 50V AC, maximaler Strom: 2A
• Ein/Aus-Zeit: 15ms/8ms
• Abmessungen: 70x43x22(h)mm
• Gewicht: 60g

MONTAGE:
Das Relais hat kein Gehäuse, sondern eine offene Bauweise. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Das Modul verfügt über einen Kunststoffstreifen mit Klebeband zur Befestigung auf einer ebenen Fläche (Gehäusewand, Pufferspeisung usw.) und über Löcher zur möglichen Verschraubung des Streifens mit dem Boden.

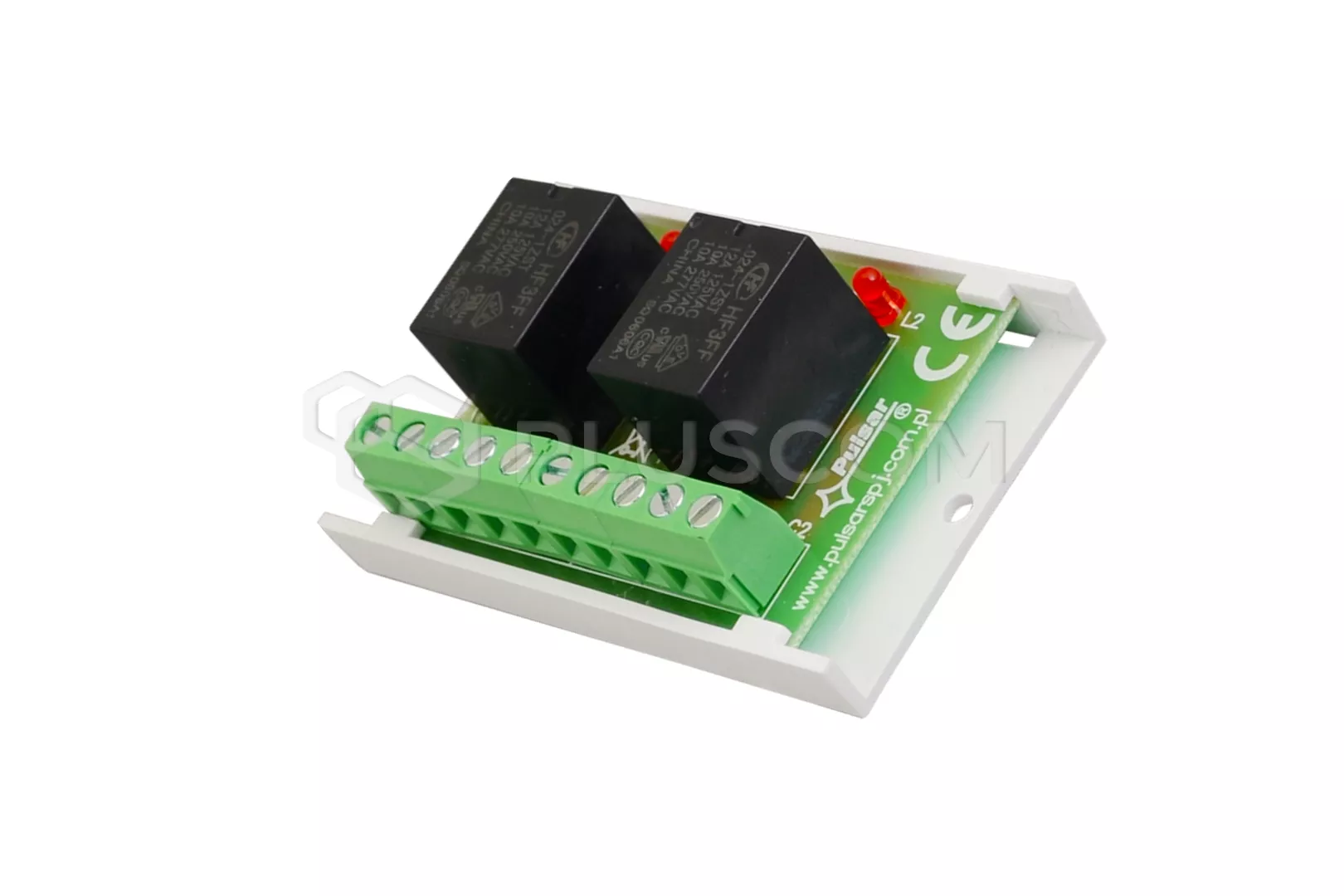

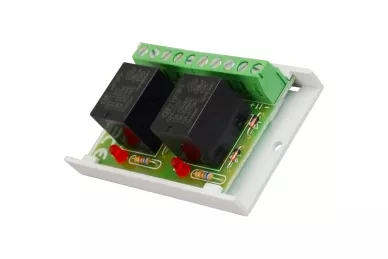

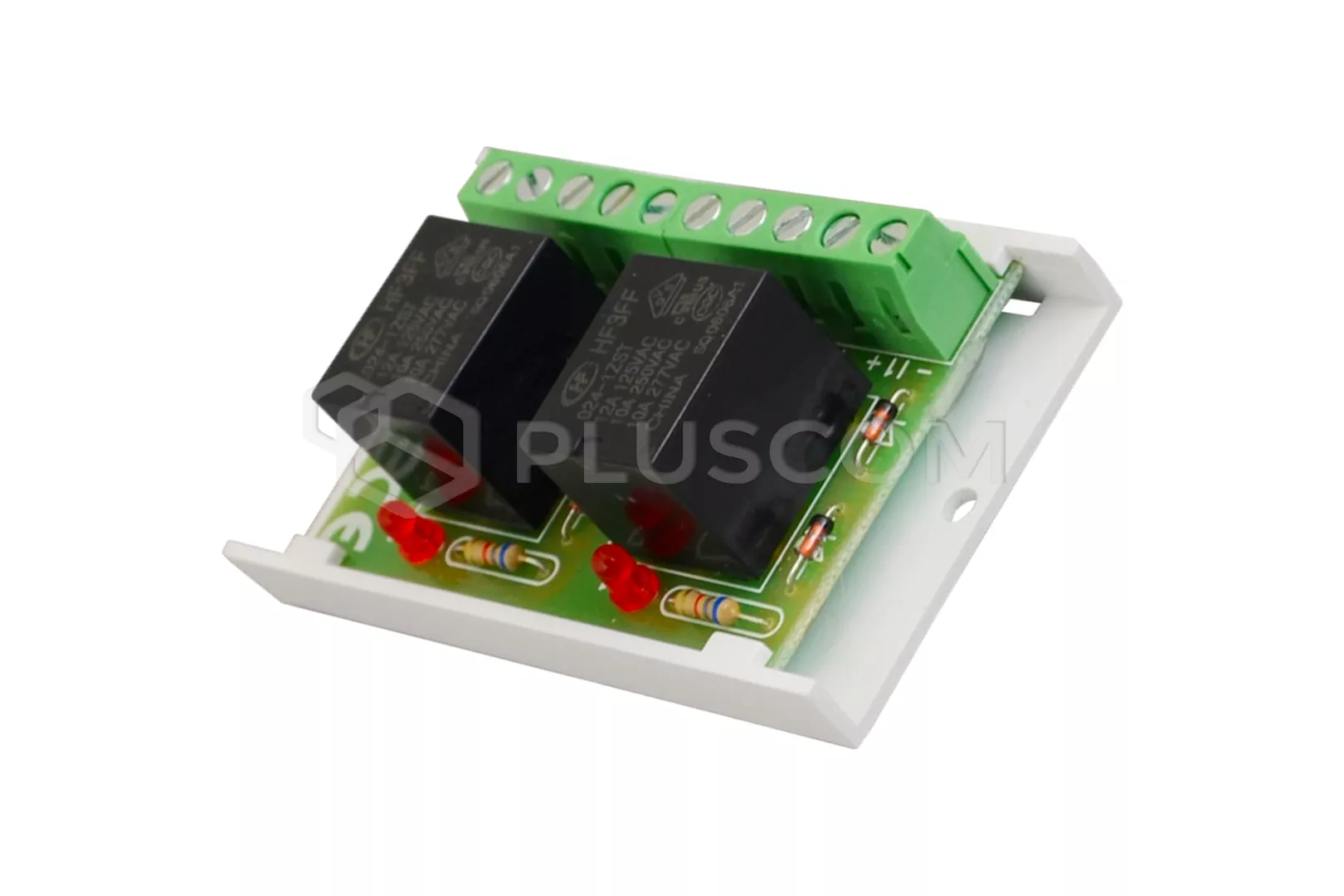

Relaismodul Pulsar AWZ624

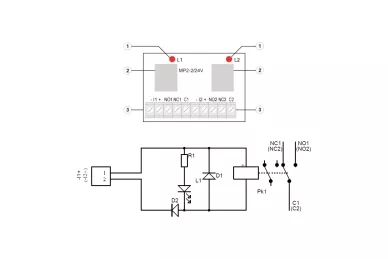

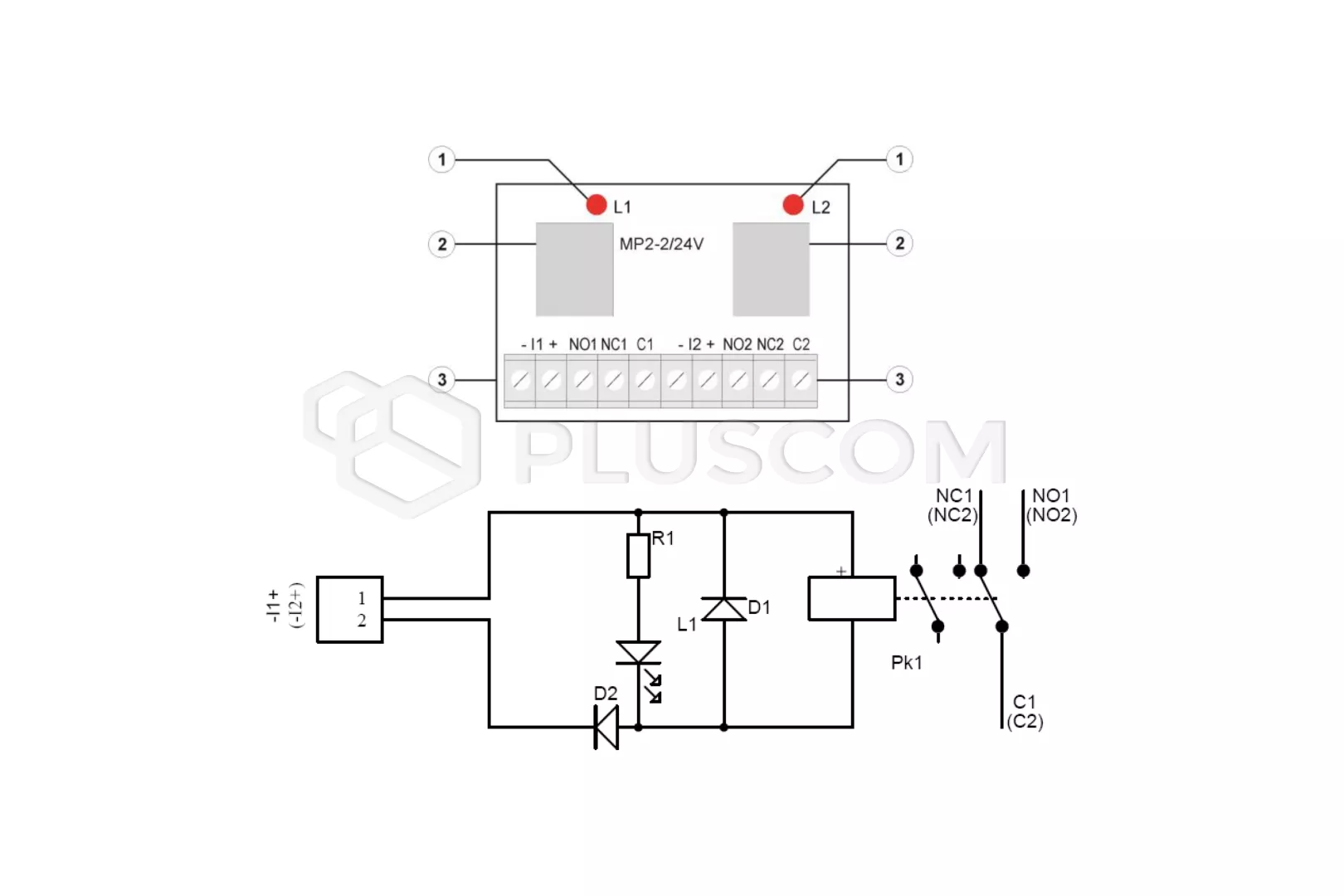

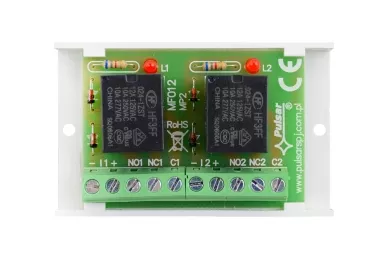

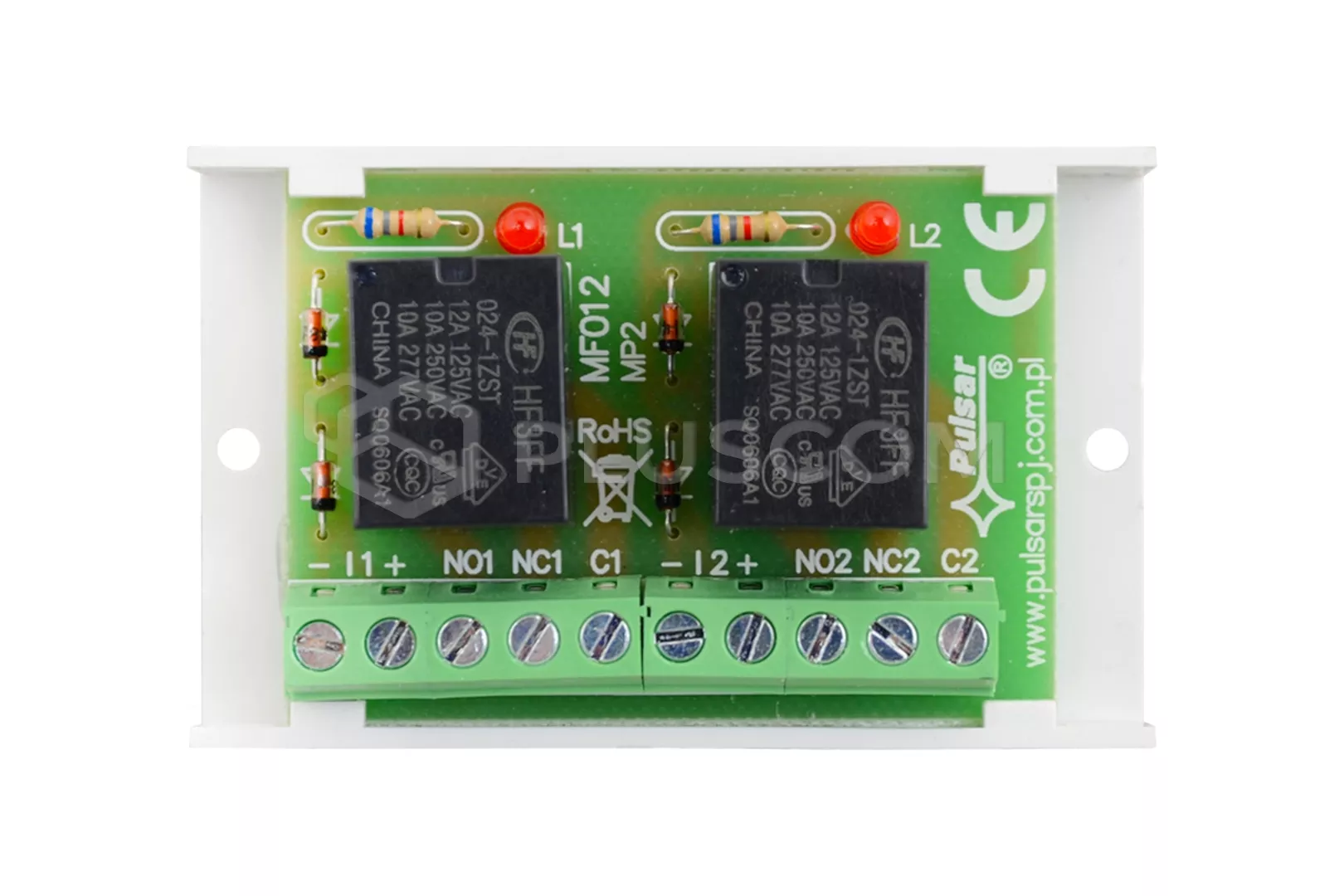

BESCHREIBUNG DES MODULS LEDs, die den Betrieb der Relais anzeigen relais Modulklemmen MODULKLEMMEN: -I+ Relaisbetrieb Steuerspannungseingang C1, C2 - gemeinsame Klemme des Relais NO1, NO2 - normalerweise offene Klemme des Relais NC1, NC2 - Normalerweise geschlossene Klemme des Relais
