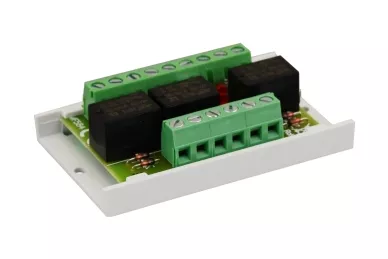

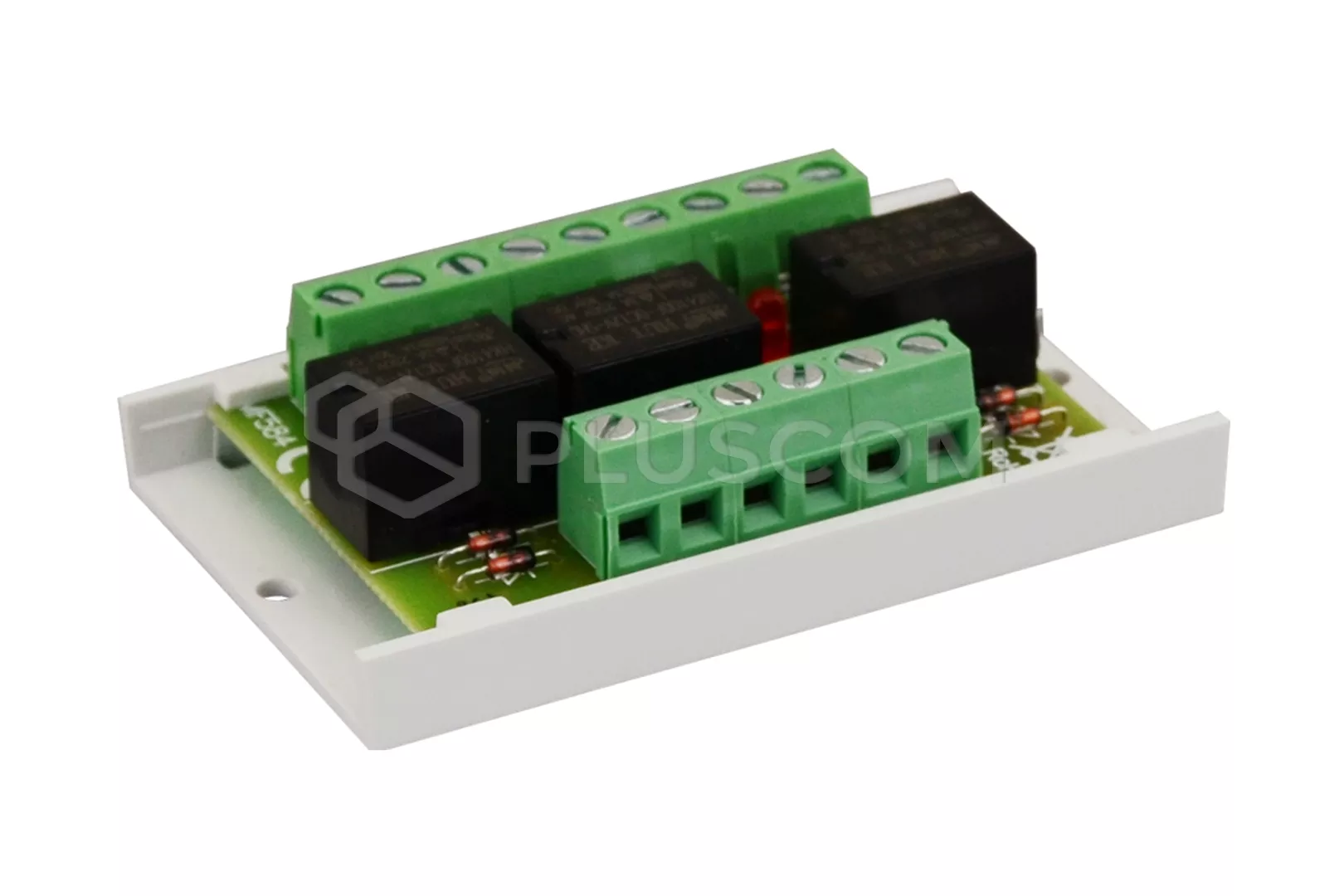

Relaismodul Pulsar AWZ528

PU3 Relais-Modul AWZ528

ANWENDUNG:
Das Relaismodul PU3 AWZ 528 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung, Signalisierung von Zuständen wie z. B.. in Alarmanlagen, Zugangskontrollsystemen. Kann zur Steuerung von Geräten mit hohem Stromverbrauch über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Ausgänge des Moduls.das Modul ist geeignet für den Anschluss von Kabeln mit einem maximalen Querschnitt von 1mm2. Die roten LEDs L1÷L3 zeigen den Schaltzustand des Relais an.

TECHNISCHE PARAMETER:

• Spannung der Relaisspule: 10-14V DC/AC
• Spulenstrom: 17mA 12V DC
• Anzahl der Relais: 3

• Spulenwiderstand: 720 OHM (-/+10%)
• Leistung der Spule: 200mW
• Ein/Aus-Zeit: 10ms/5ms (-/+5%)

• Belastung der Relaiskontakte: max. 30V DC, 50V AC, Stromstärke: 1A
• Abmessungen: 70x43x20mm
• Gewicht: 0,06g


MONTAGE:
Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.

Relaismodul Pulsar AWZ528

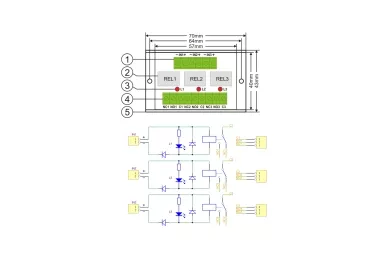

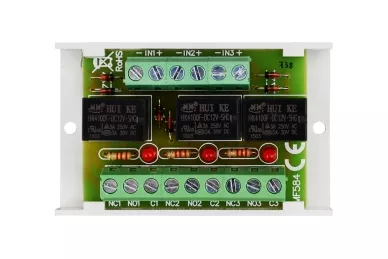

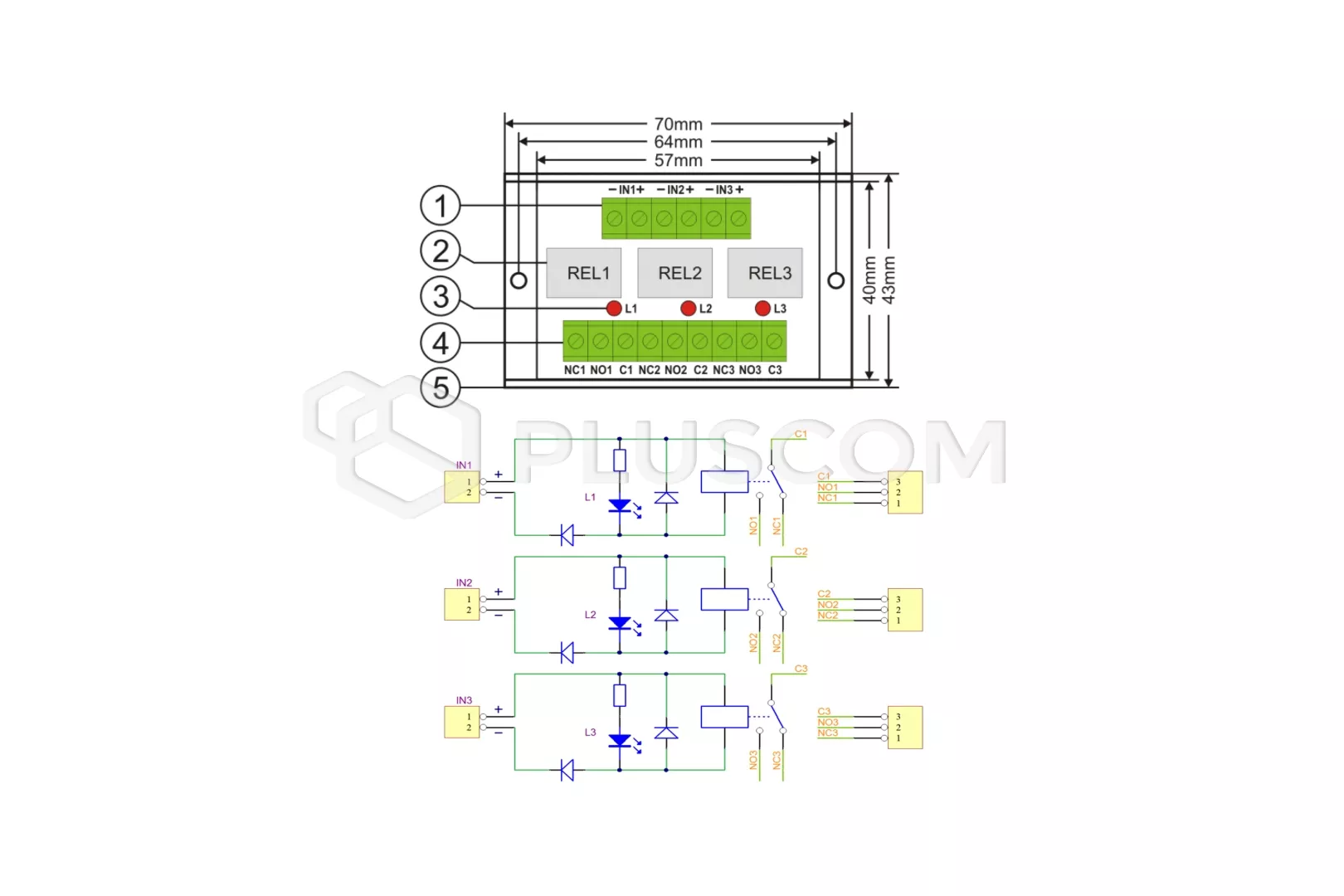

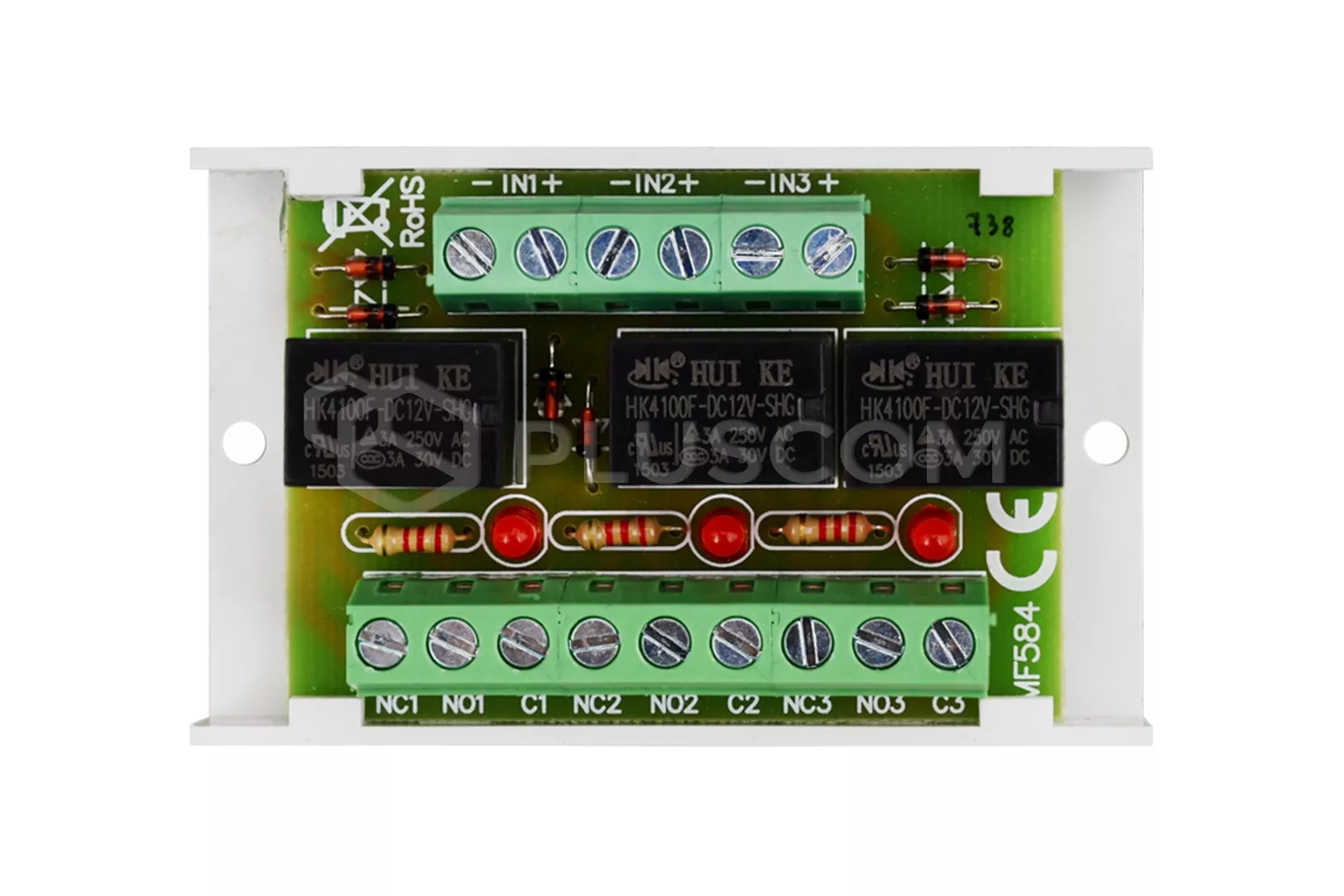

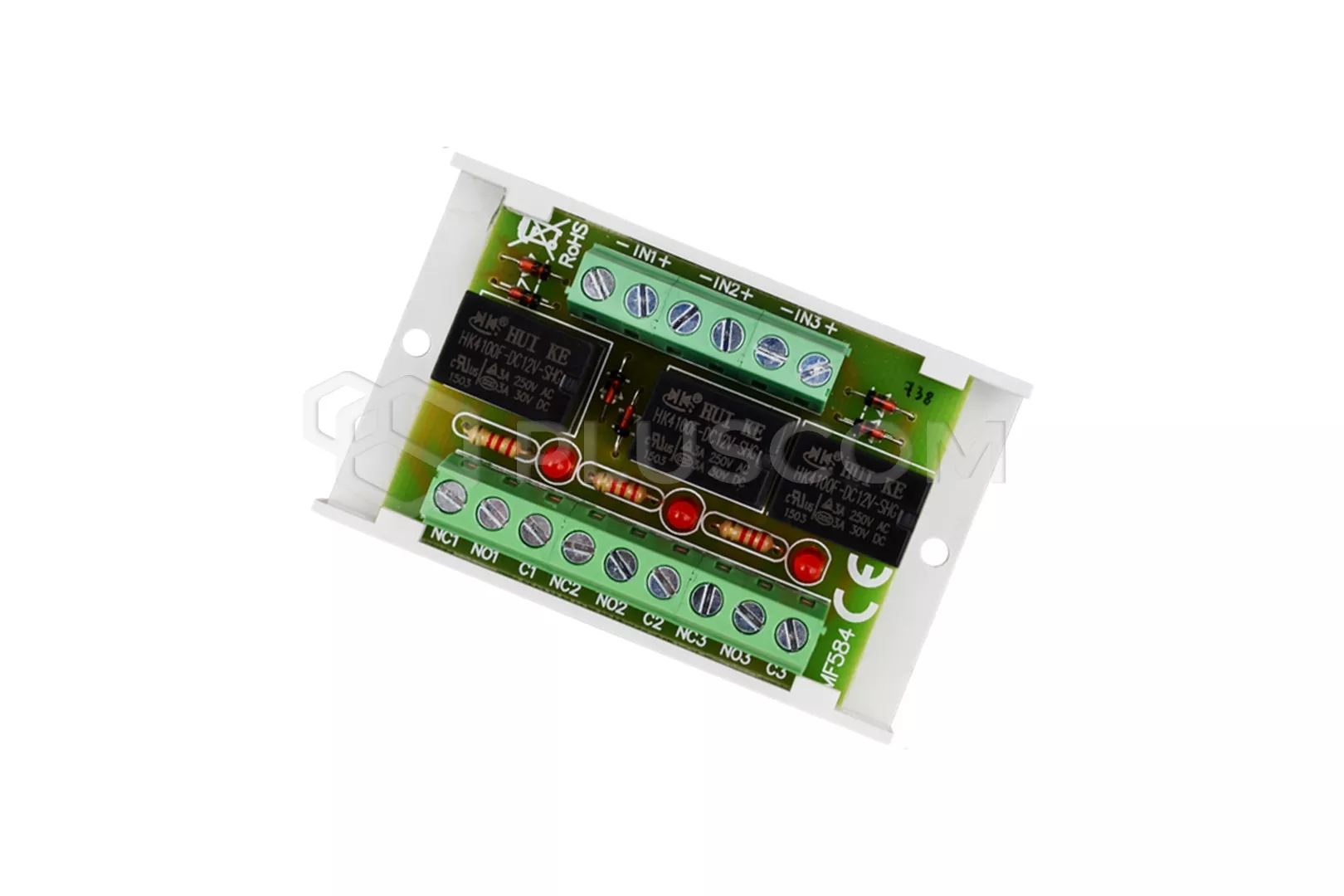

BESCHREIBUNG DES MODULS: IN1÷IN3 - Stromversorgungseingänge für Relaisspulen REL1÷REL3 - Relais L1÷L3 - rote LEDs (zeigen den Betrieb des Relais an) Relais-Ausgangsklemmen: NC - normalerweise geschlossene Klemme NO - Normalerweise offene Klemme C - gemeinsame Klemme Montageleiste
