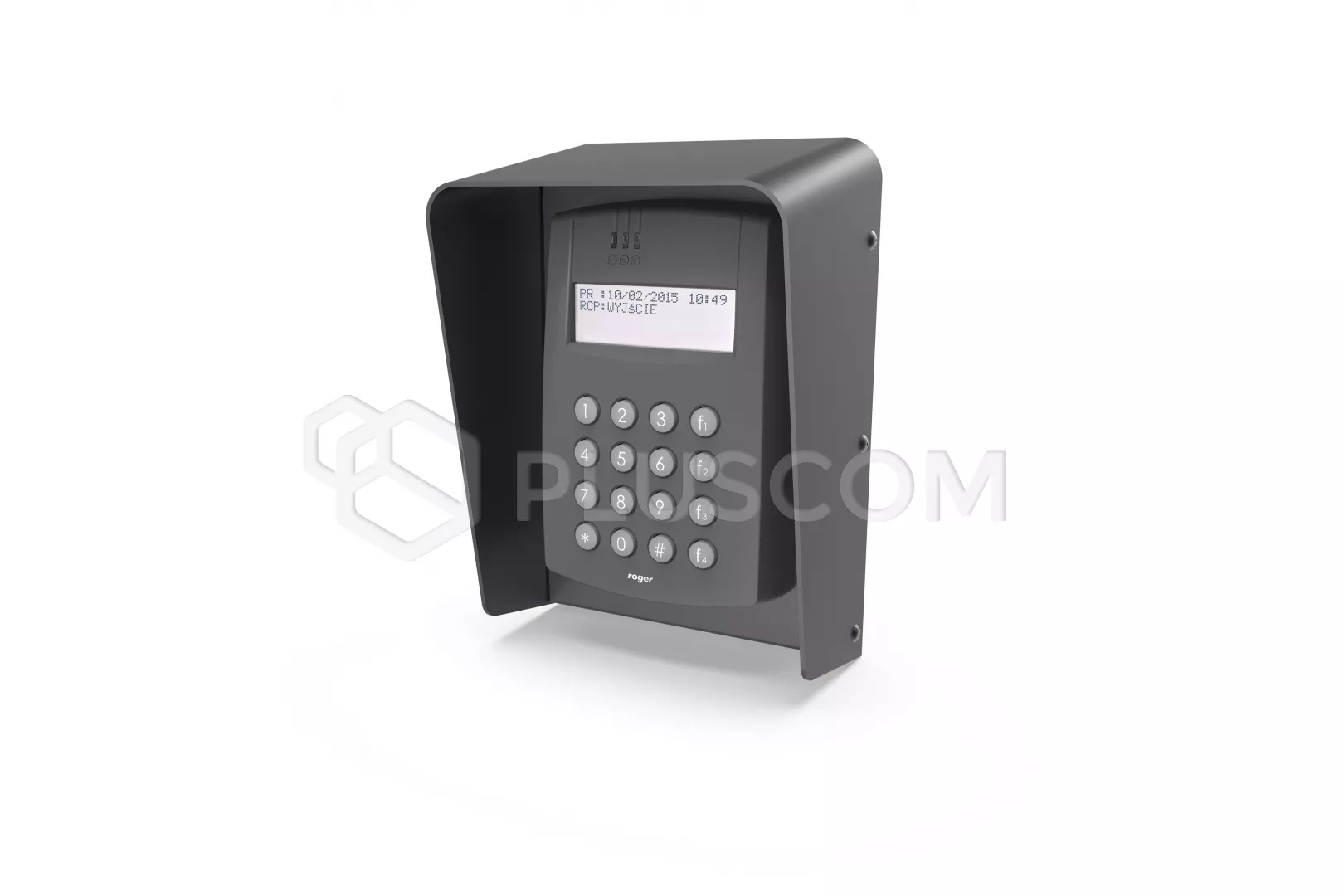

Roger MCT68ME-IO-O Externes Zugangsterminal

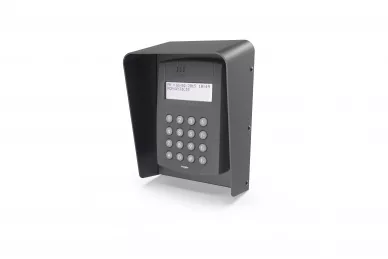

Roger MCT68ME-IO-I Zugangsterminal mit Schutzgehäuse

Das MCT68ME-IO-O ist für Zugangskontrollsysteme im RACS 5-System konzipiert. Der Leser arbeitet als Proximity-Terminal und erkennt Benutzer über PIN-Codes und/oder Proximity-Karten des EM125kHz (UNIQUE) und 13.56MHz MIFARE-Standards.
Er verfügt über ein 4-zeiliges LCD-Display und eine Reihe von vier programmierbaren Funktionstasten, die Folgendes umfassen Es verfügt über ein 4-zeiliges LCD-Display und einen Satz von vier programmierbaren Funktionstasten, mit denen unter anderem der T&A-Registrierungsmodus ausgewählt werden kann, sowie über ein schützendes Metallgehäuse.
Als Slave-Gerät des Zutrittskontrollers beschränkt sich seine Rolle auf das Lesen der Seriennummer (CSN) der Karte oder des PIN-Codes und die Übermittlung der gelesenen Daten an den Zutrittskontroller.

Der MCT68ME-IO-O ist mit einer Reihe von Eingangs- und Ausgangsleitungen ausgestattet, die in den meisten Fällen einen vollständigen Betrieb des Durchgangs ermöglichen, ohne dass die Ein- und Ausgänge des Zugangskontrollers oder des Erweiterungsmoduls verwendet werden müssen. Das Terminal verfügt über drei NO/NC-Eingangsleitungen, zwei Transistorausgänge und einen Relaisausgang.

Es benötigt eine Gleichspannungsversorgung im Bereich von 11-15V, die vom MCX2D/MCX4D-Expander, dem MC16-PAC-KIT, dem MC16-Zugangscontroller (TML-Stromausgang) oder von einer separaten Stromversorgung geliefert werden kann.
Die Kommunikation des Terminals mit dem Zugangskontroller erfolgt über den RS485-Bus.

MERKMALE

• Zugangsterminal für das RACS 5-System
• EM 125 kHz oder MIFARE-Näherungskarte
• Tastenfeld mit einstellbarer Hintergrundbeleuchtung
• vier programmierbare Funktionstasten
• Ablesen von CSN-Nummern
• LCD-Anzeige
• drei LED-Anzeigen
• 3 NO/NC-Eingänge
• 2 Transistorausgänge
• 1 Relaisausgang
• Definition der Ruhepolarität der Ausgangsleitung
• Meldelautsprecher mit einstellbarem Schallpegel
• Erkennung des Öffnens des Gehäuses und des Ablösens vom Boden
• Betrieb im Freien
• Firmware-Update über RS485 (RogerISP)

Auf der Vorderseite des Gehäuses verfügt der MCT68ME-IO-I über drei LED-Anzeigen, die zur Signalisierung der eingebauten Funktionen verwendet werden und zusätzlich nach dem Ermessen des Benutzers programmiert werden können, um andere im System verfügbare Funktionen innerhalb der High-Level-Konfiguration (VISO) anzuzeigen.

TECHNISCHE DATEN

• Versorgungsspannung:
• • nominal 12VDC
  • zulässig 10-15VDC
• durchschnittliche Stromaufnahme 100mA
•

• Näherungskarten:
• • EM 125 KHz (kompatibel mit EM 4100/4102)
  • 13,56MHz kompatibel mit ISO14443A und MIFARE
• Lesereichweite: bis zu 10cm
• Entfernung: bis zu 1200 m RS485-Buslänge zwischen Controller und Leser
• Umweltklasse: IV
• Schutzart: IP54
• Arbeitstemperatur: -25°C ~ +60°C
• Abmessungen: 220x156x100mm
• Gewicht: ca. 1150g
