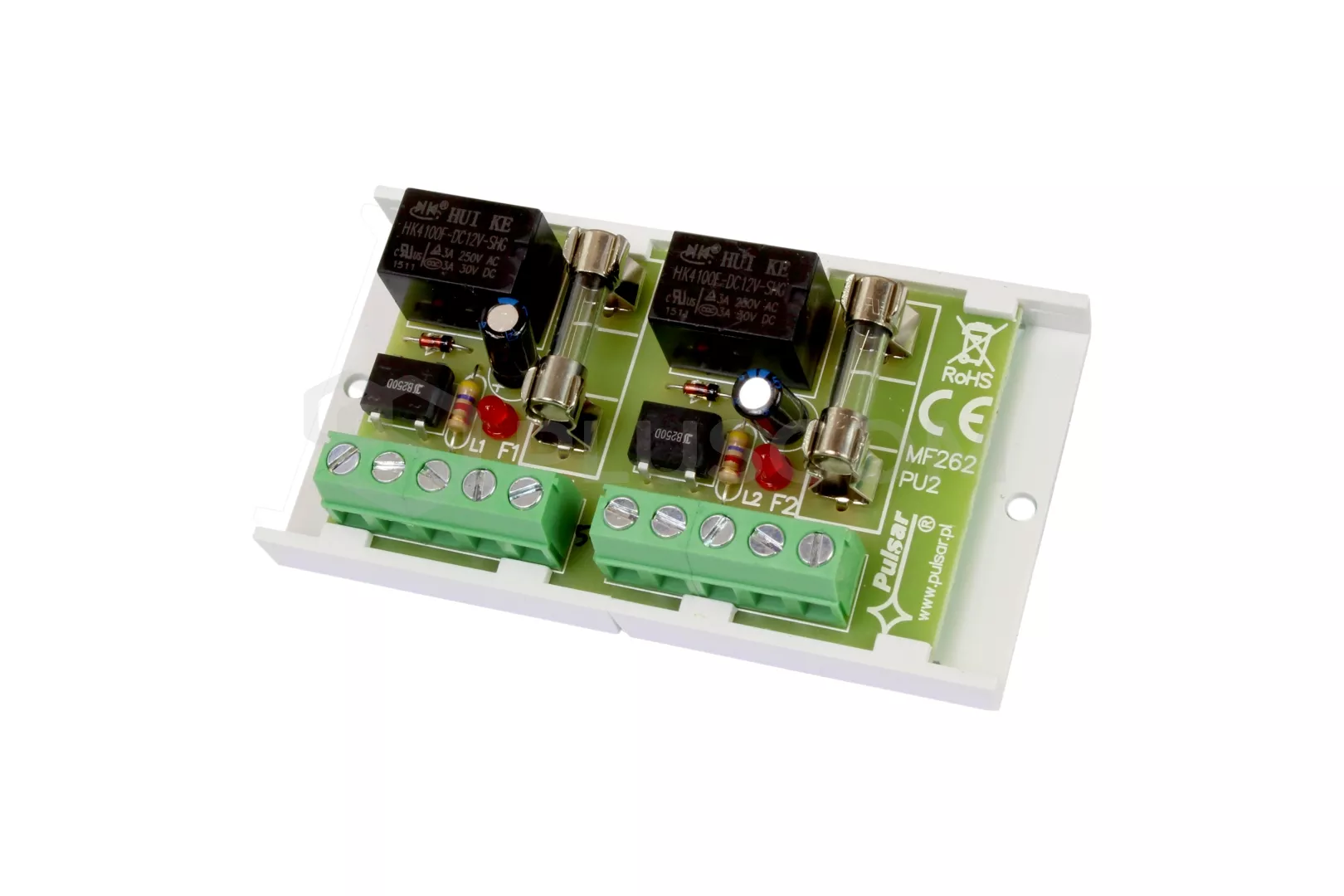

Modulo relè Pulsar AWZ 512

Modulo relè AWZ512 con fusibile nel circuito relè C/NC/NO (modulo relè PU2)

APPLICAZIONE:
Il modulo relè MS AWZ 512 è destinato all'uso in impianti a bassa tensione. Viene utilizzato per controllare e segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo. È dotato di un fusibile da 1,5 A nel circuito C/NC/NO del relè. (FUSIBILE, R-). Un LED indica il funzionamento del relè.

SPECIFICHE TECNICHE:

• tensione bobina relè: 10-16V DC
• corrente bobina: 30mA 12V DC
• numero di relè: 2

• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 1A
• dimensioni: 80x43x20(h) mm
• peso: 40g


MONTAGGIO:

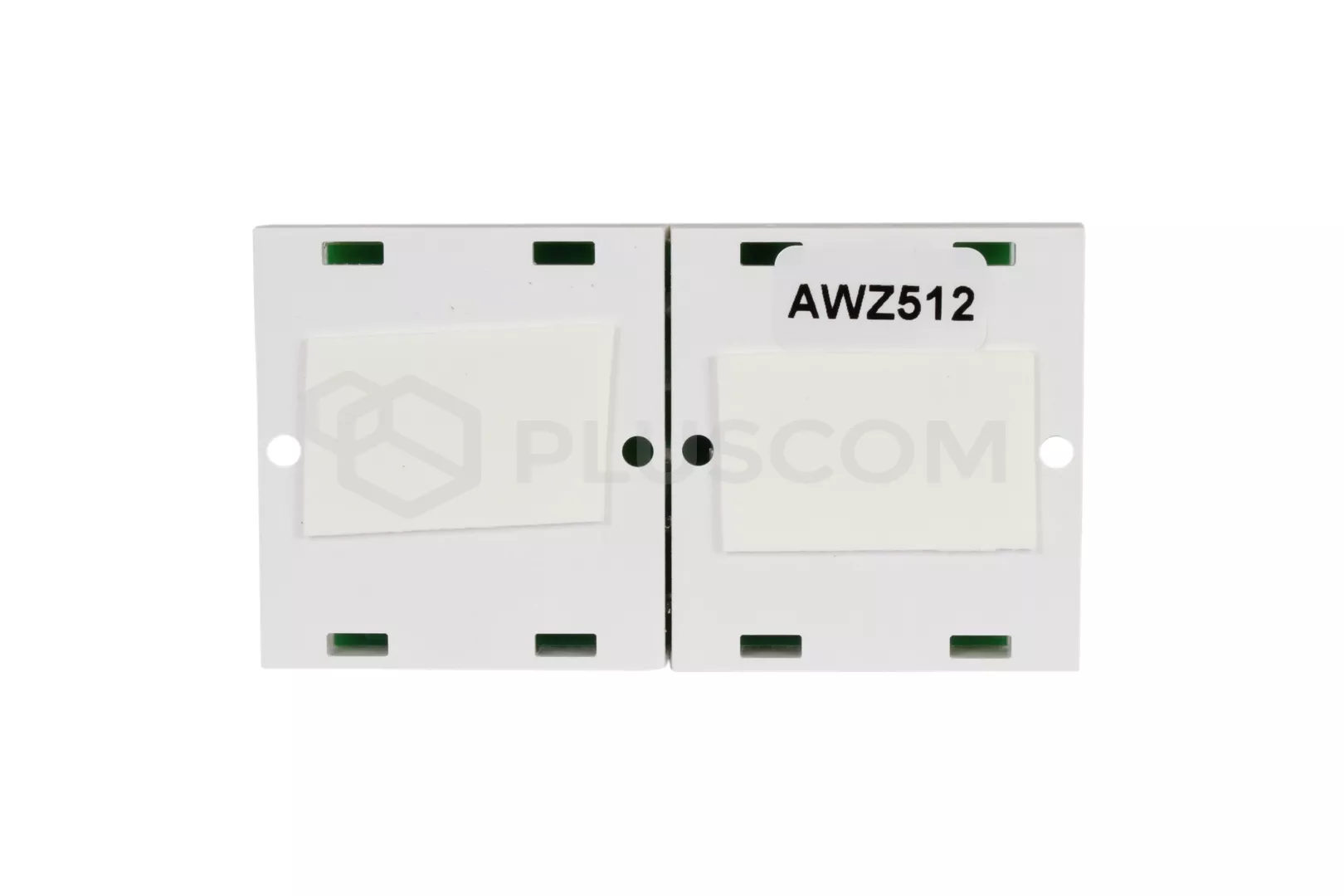

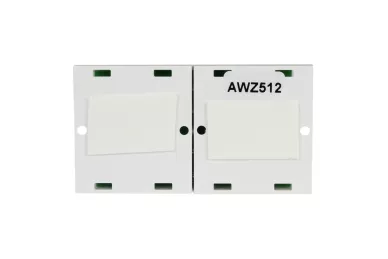

Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

Modulo relè Pulsar AWZ 512

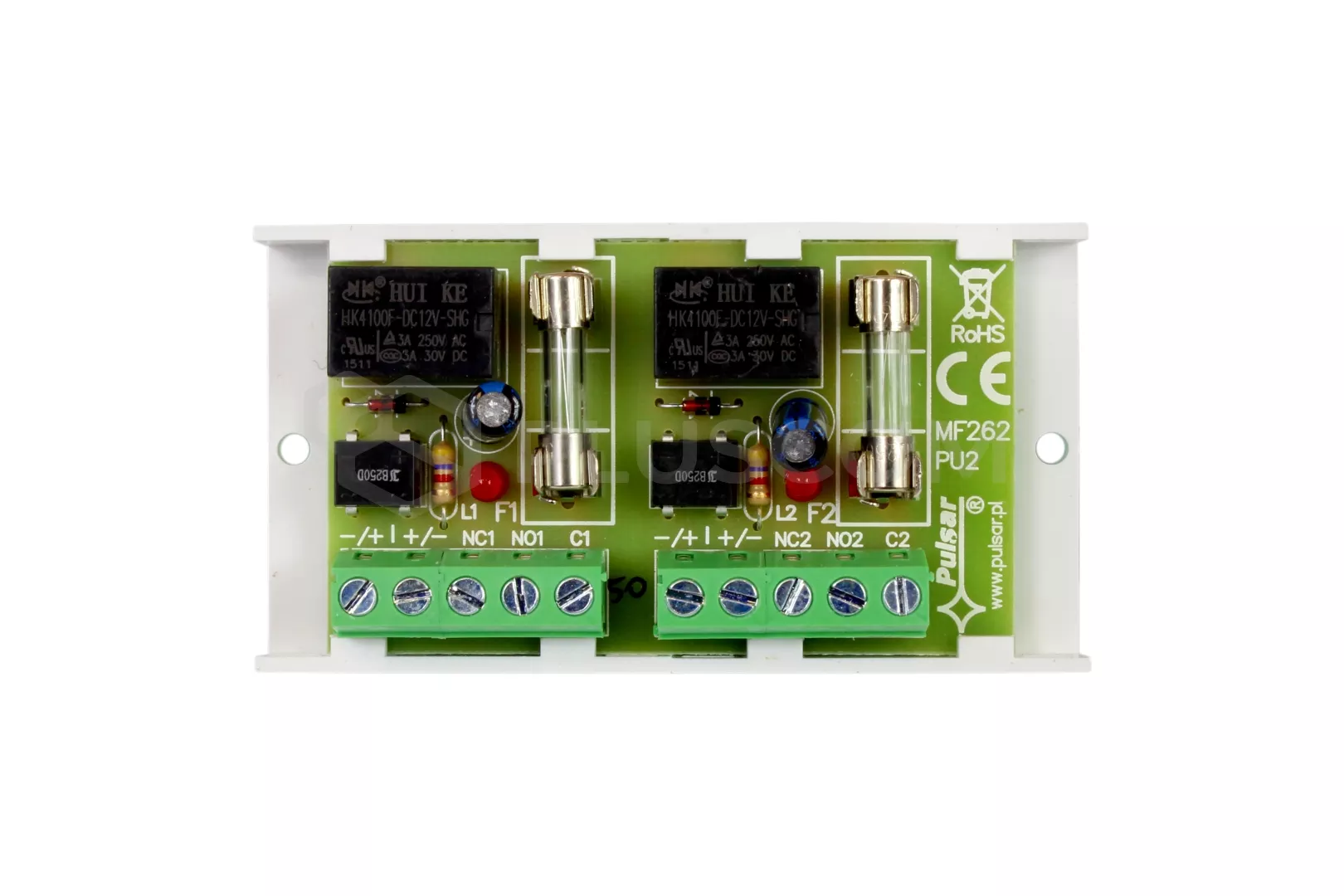

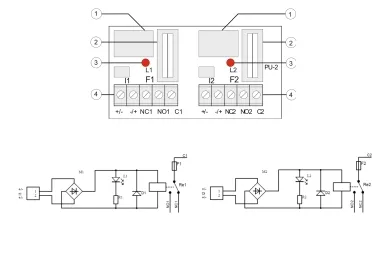

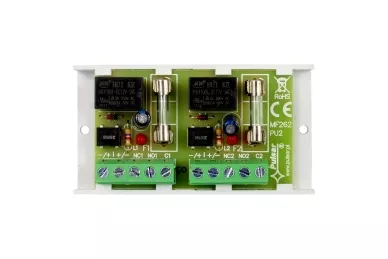

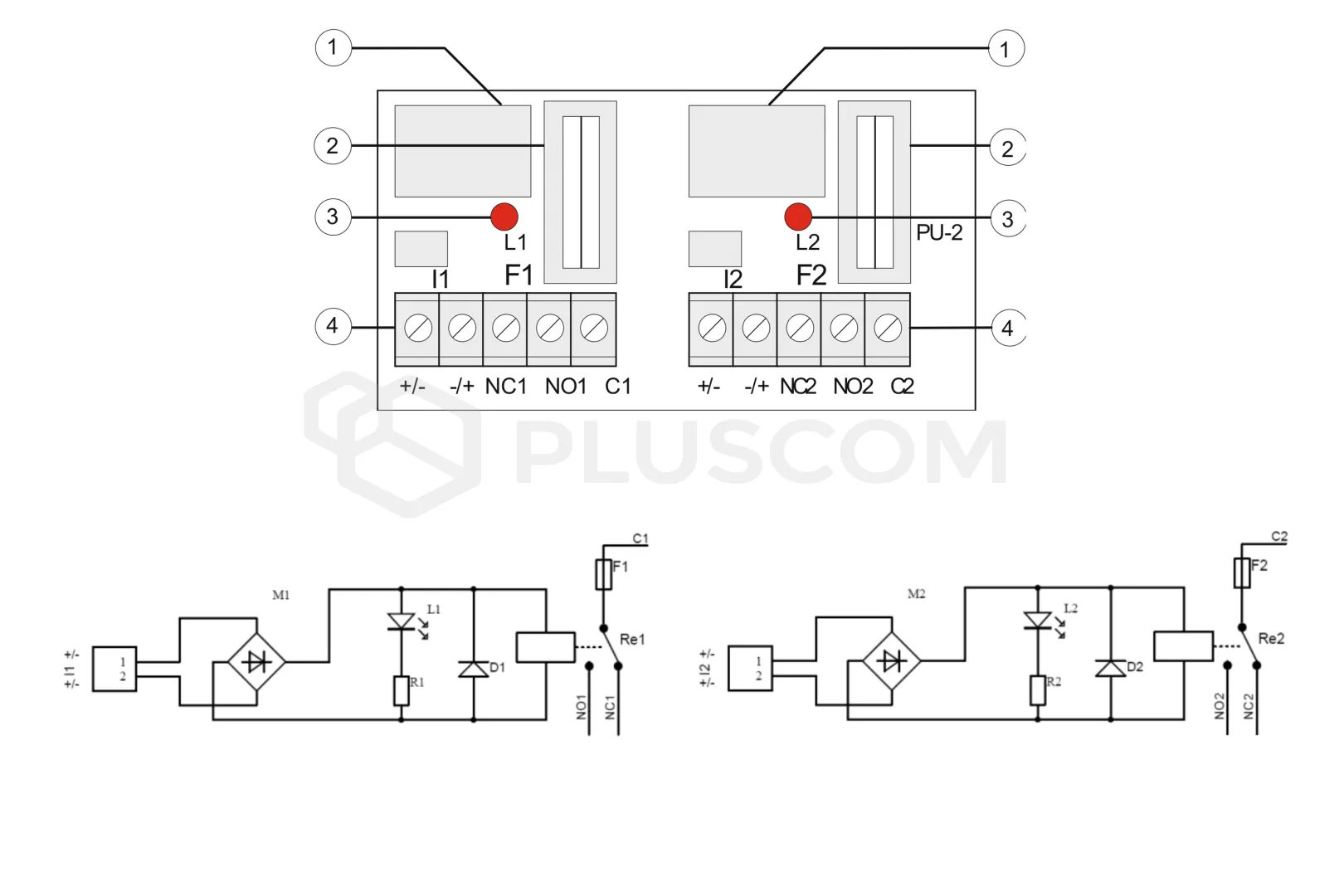

DESCRIZIONE DEL MODULO: relè fusibile Il LED indica il funzionamento del relè terminale del modulo TERMINALI DEL MODULO: +/-, morsetti di controllo azione relè C - terminale comune del relè NO - terminale normalmente aperto del relè NC - terminale normalmente chiuso del relè
