Modulo relè Pulsar AWZ 514

Modulo relè AWZ514 con fusibile nel circuito relè C/NC/NO (modulo relè PU1/HV)

APPLICAZIONE:
Il modulo relè PU1/HV AWZ 514 è destinato all'uso in impianti a bassa tensione. Viene utilizzato per controllare stati di segnale quali. nei sistemi di allarme, nei sistemi di controllo degli accessi. Può essere utilizzato per controllare dispositivi ad alto consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo. È dotato di un fusibile da 6A nel circuito C/NC/NO del relè.. Un LED indica il funzionamento del relè.

SPECIFICHE TECNICHE:

• tensione bobina relè: 10-16V DC/AC
• corrente bobina: 33mA 12V DC
• numero di relè: 1

• carico dei contatti del relè: max 30V DC, 250V AC, corrente massima: 6A
• dimensioni: 70x43x23(h)mm
• peso: 40g


MONTAGGIO:

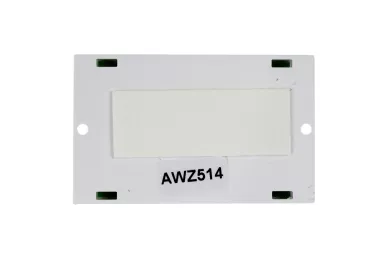

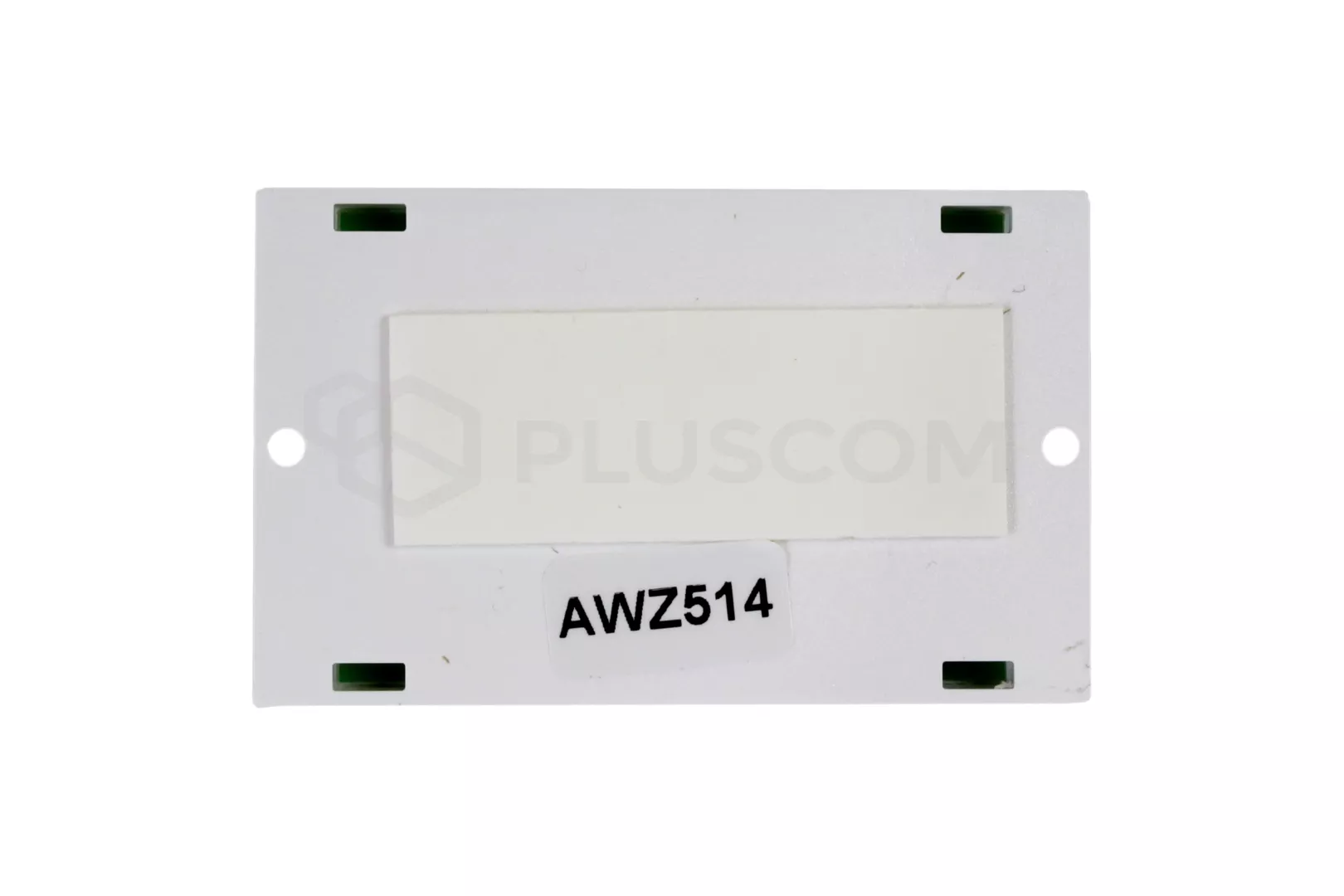

Il relè non ha una struttura aperta, quindi si raccomanda di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

Modulo relè Pulsar AWZ 514

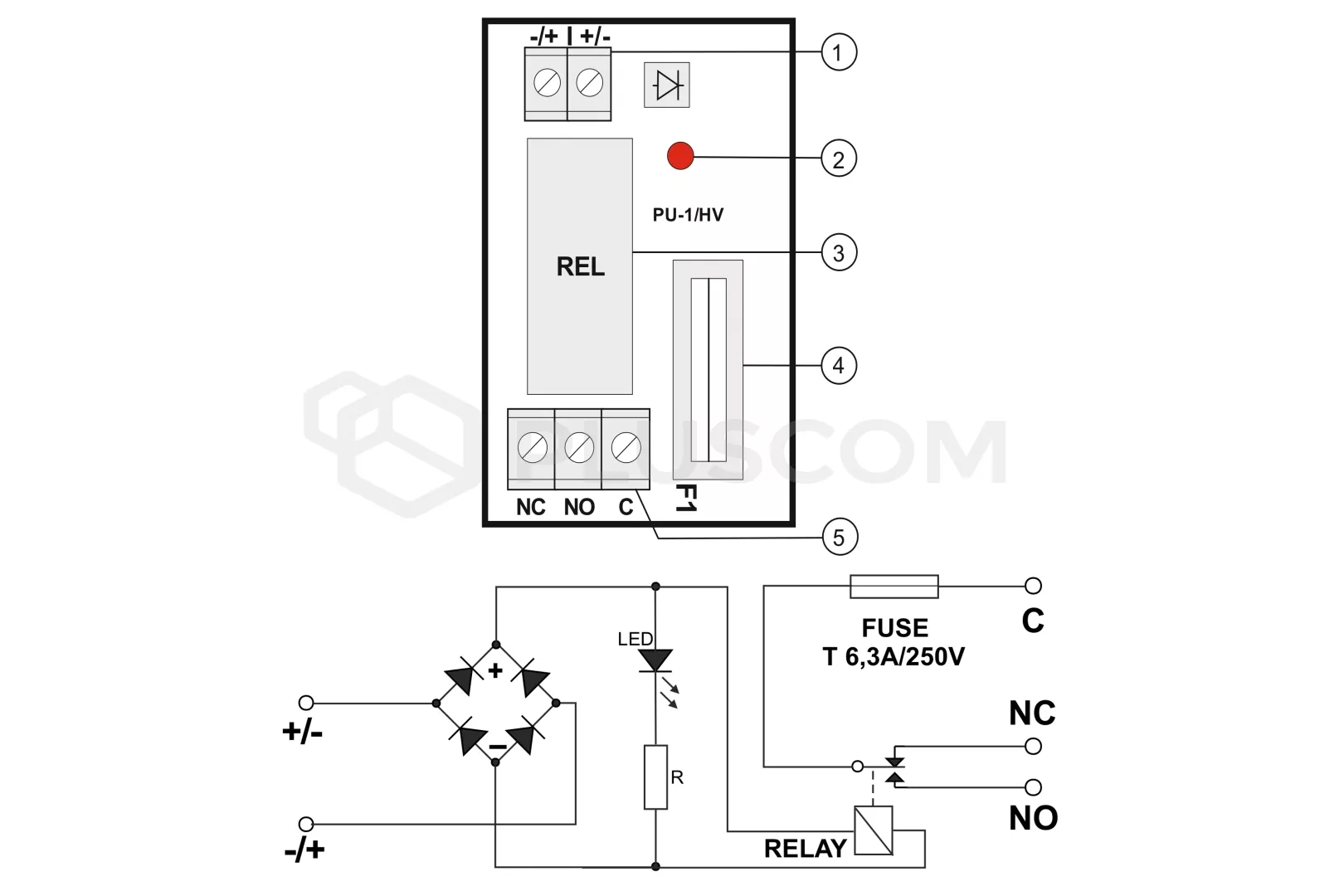

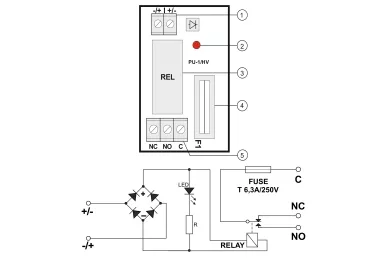

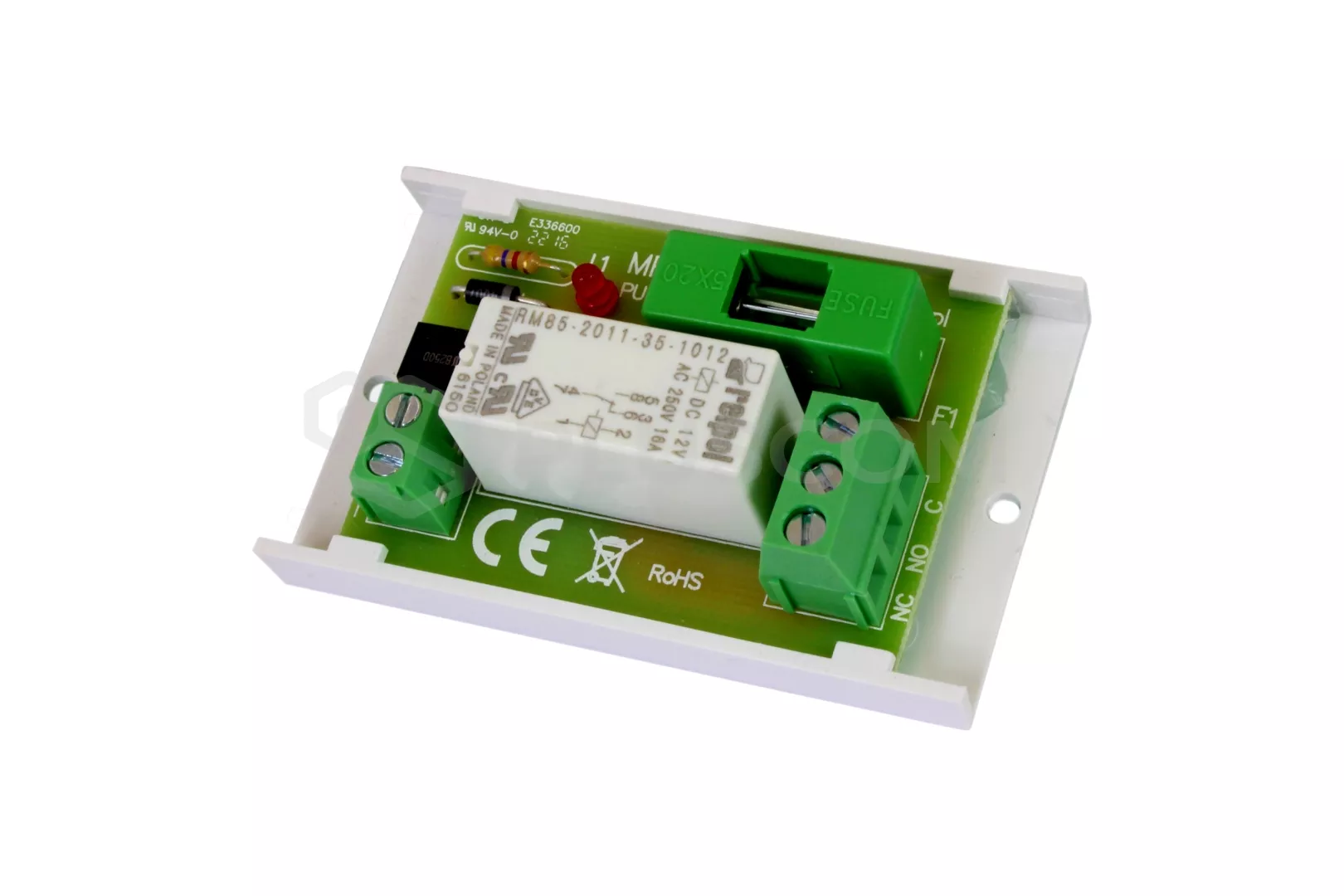

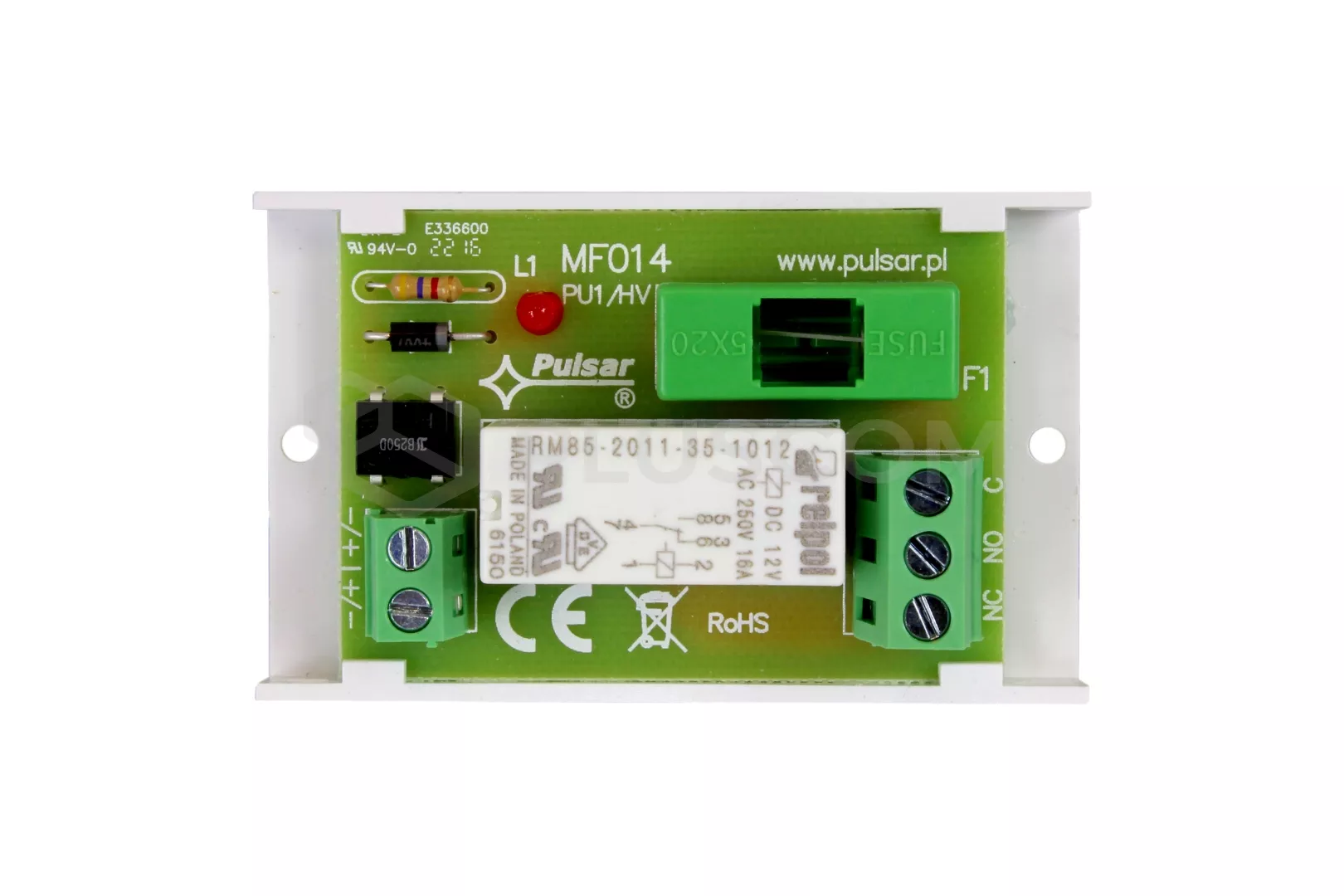

DESCRIZIONE DEL MODULO: terminali di ingresso del modulo Il LED indica il funzionamento del relè relè fusibile terminali di uscita del relè TERMINALI DEL MODULO: +/-, terminali di controllo del funzionamento del relè C - terminale comune del relè NO - terminale normalmente aperto del relè NC - terminale normalmente chiuso del relè
