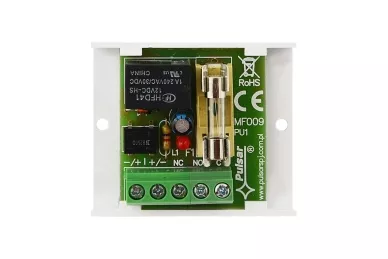

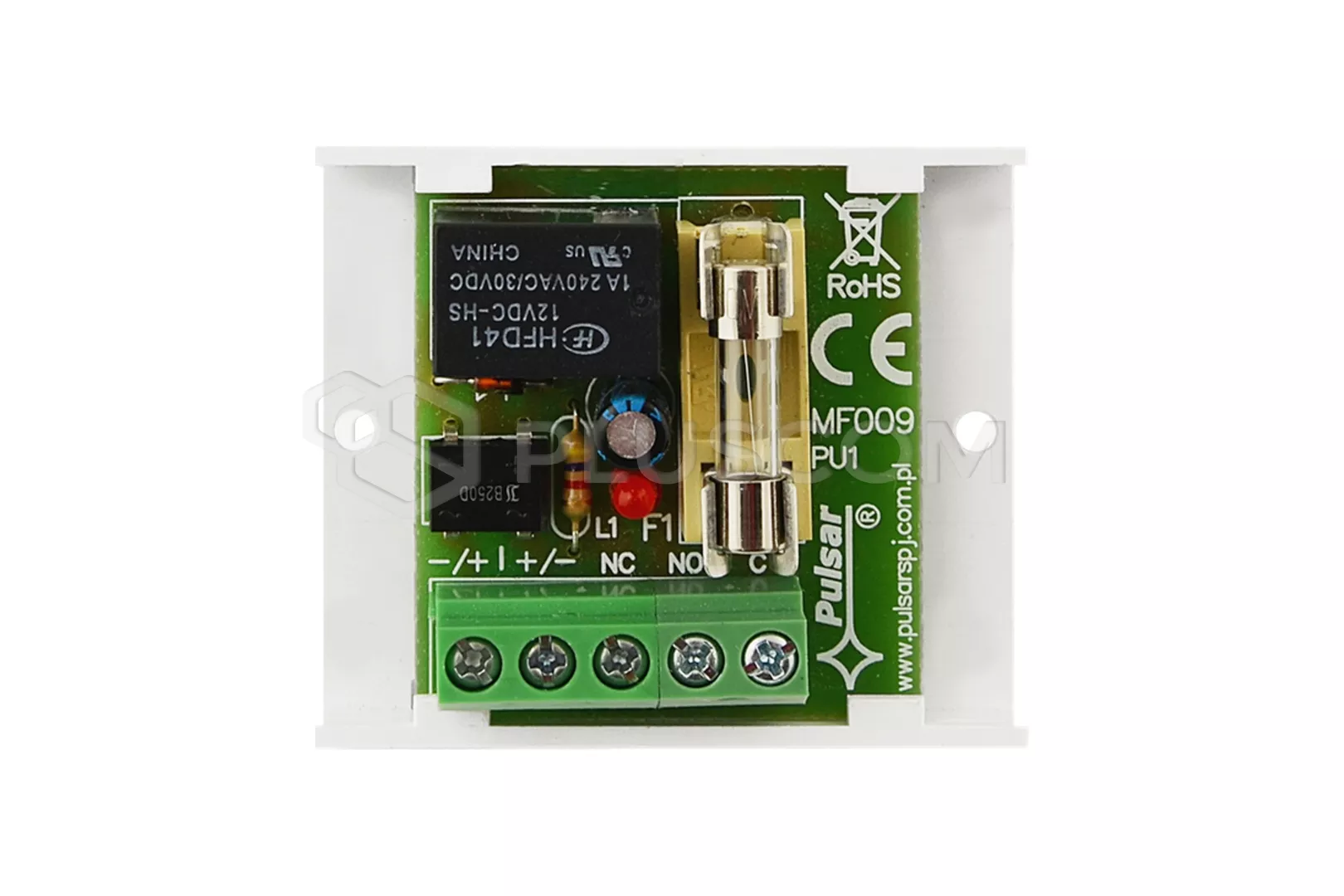

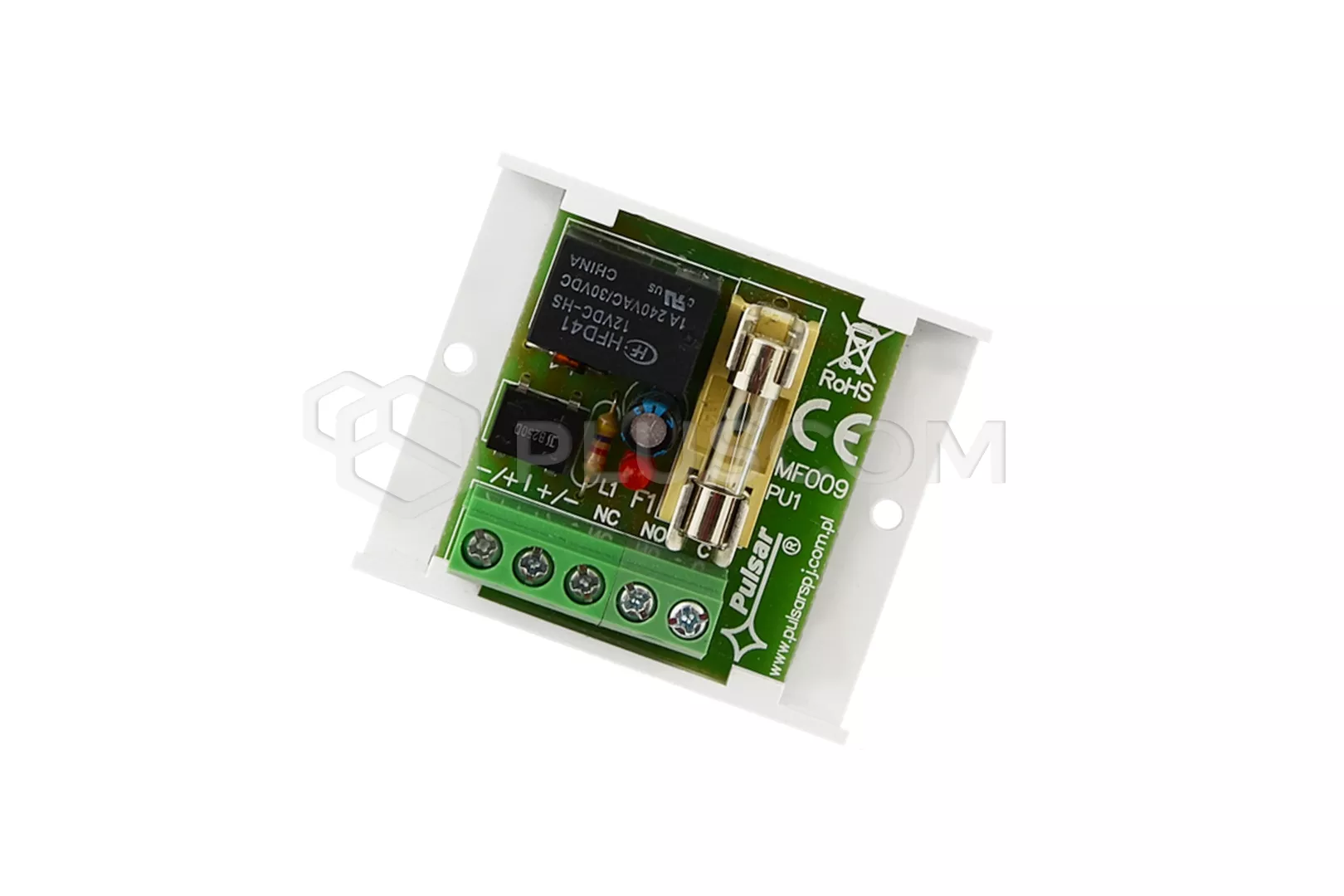

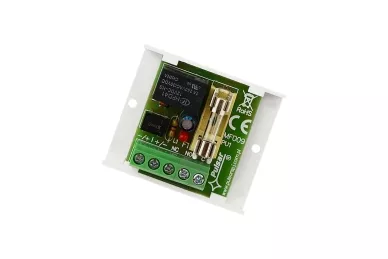

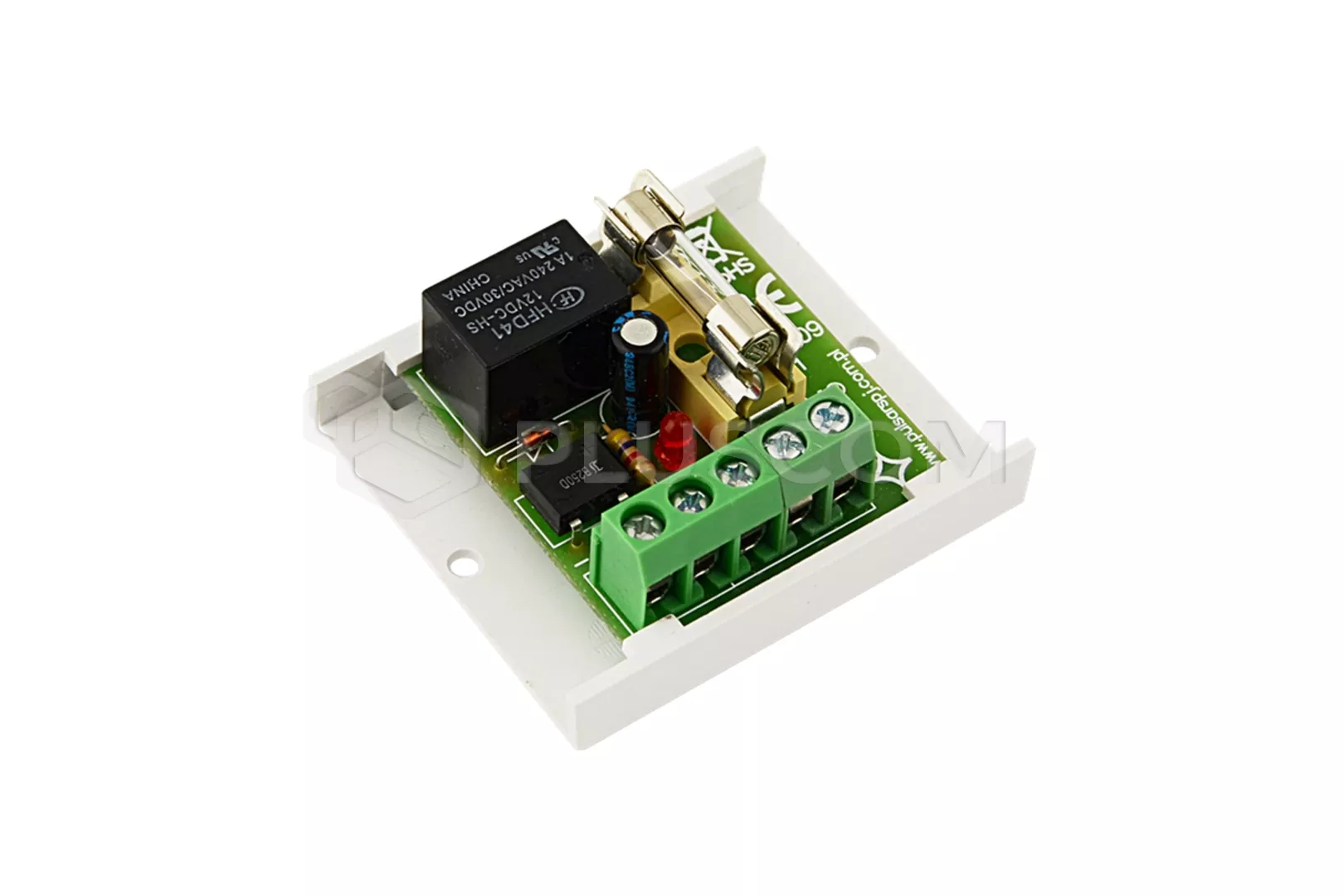

Modulo relè Pulsar AWZ 510

Modulo relè AWZ510 con fusibile nel circuito relè C/NC/NO (modulo relè PU1)

APPLICAZIONE:
Il modulo relè PU1 AWZ 510 è destinato all'uso in impianti a bassa tensione. Viene utilizzato per controllare e segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo. Dispone di un fusibile in serie nel circuito del relè.. Un LED indica il funzionamento del relè.

SPECIFICHE TECNICHE:

• tensione bobina relè: 10-16V DC/AC
• corrente bobina: 33mA 12V DC
• numero di relè: 1
• resistenza bobina: 360 OHM (-/+10%)
• potenza bobina: 400mW
• tempo di accensione/spegnimento: 15ms/8ms (-/+5%)

• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 1A
• dimensioni: 50x43x20 mm
• peso: 0,04 g


MONTAGGIO:
Il relè non ha una struttura aperta, pertanto si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

Modulo relè Pulsar AWZ 510

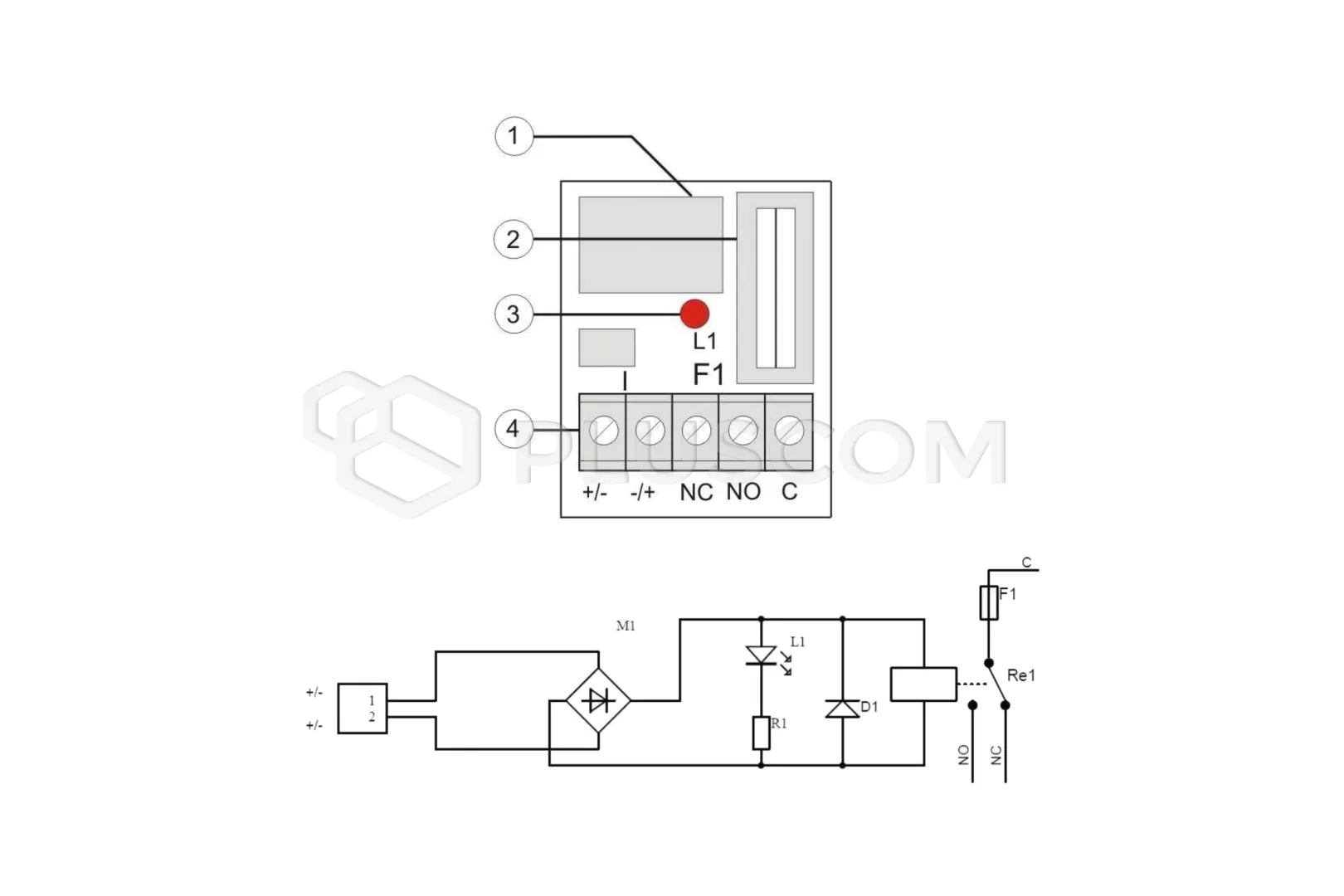

DESCRIZIONE DEL MODULO: relè fusibile Il LED indica il funzionamento del relè terminali del modulo TERMINALI DEL MODULO: +/-, ingressi tensione di controllo funzionamento relè C - terminale comune del relè NO - terminale normalmente aperto del relè NC - terminale normalmente chiuso del relè
