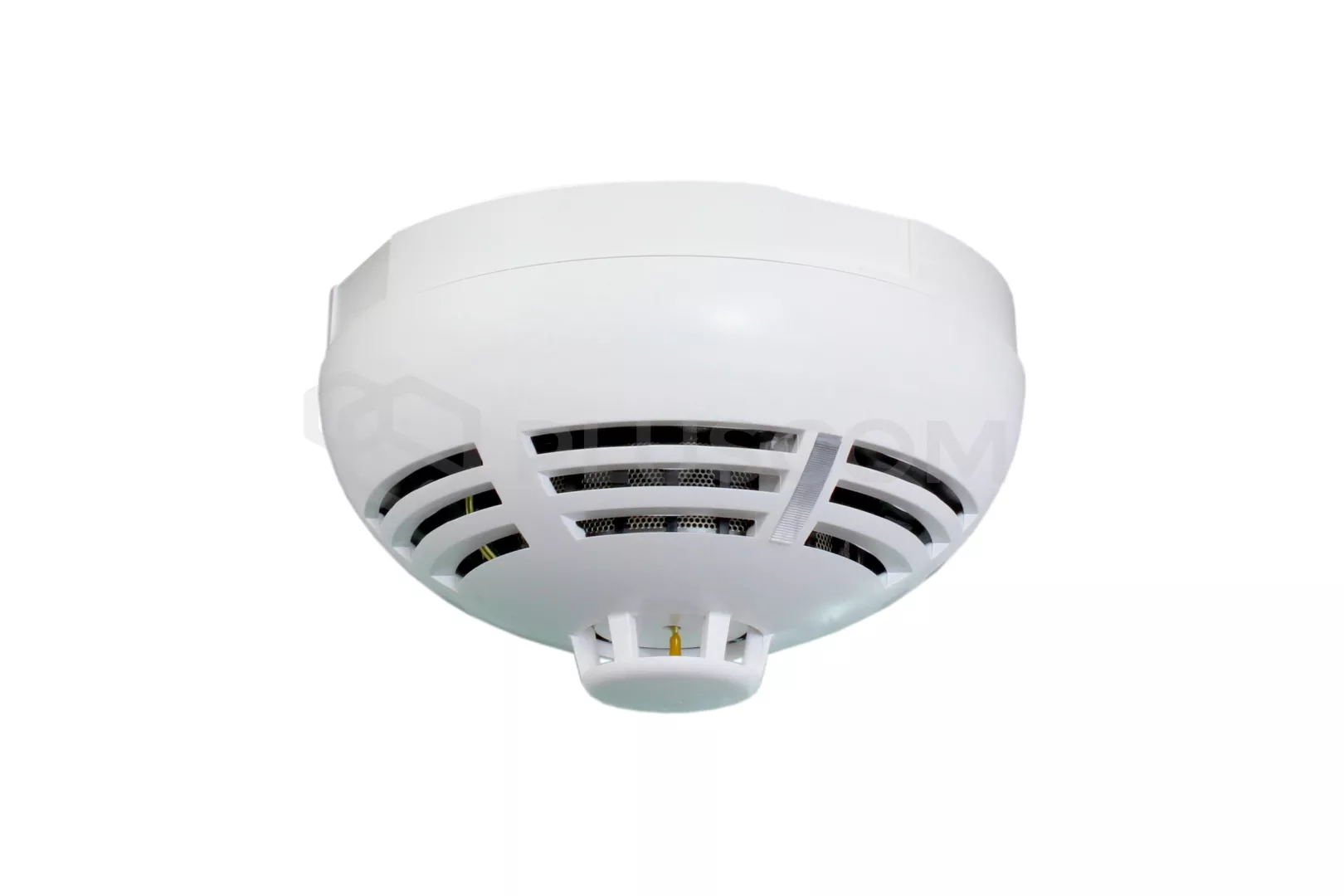

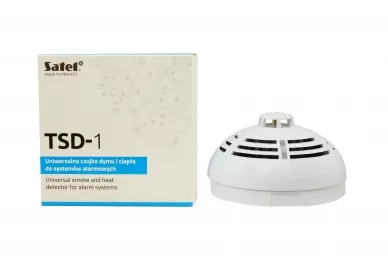

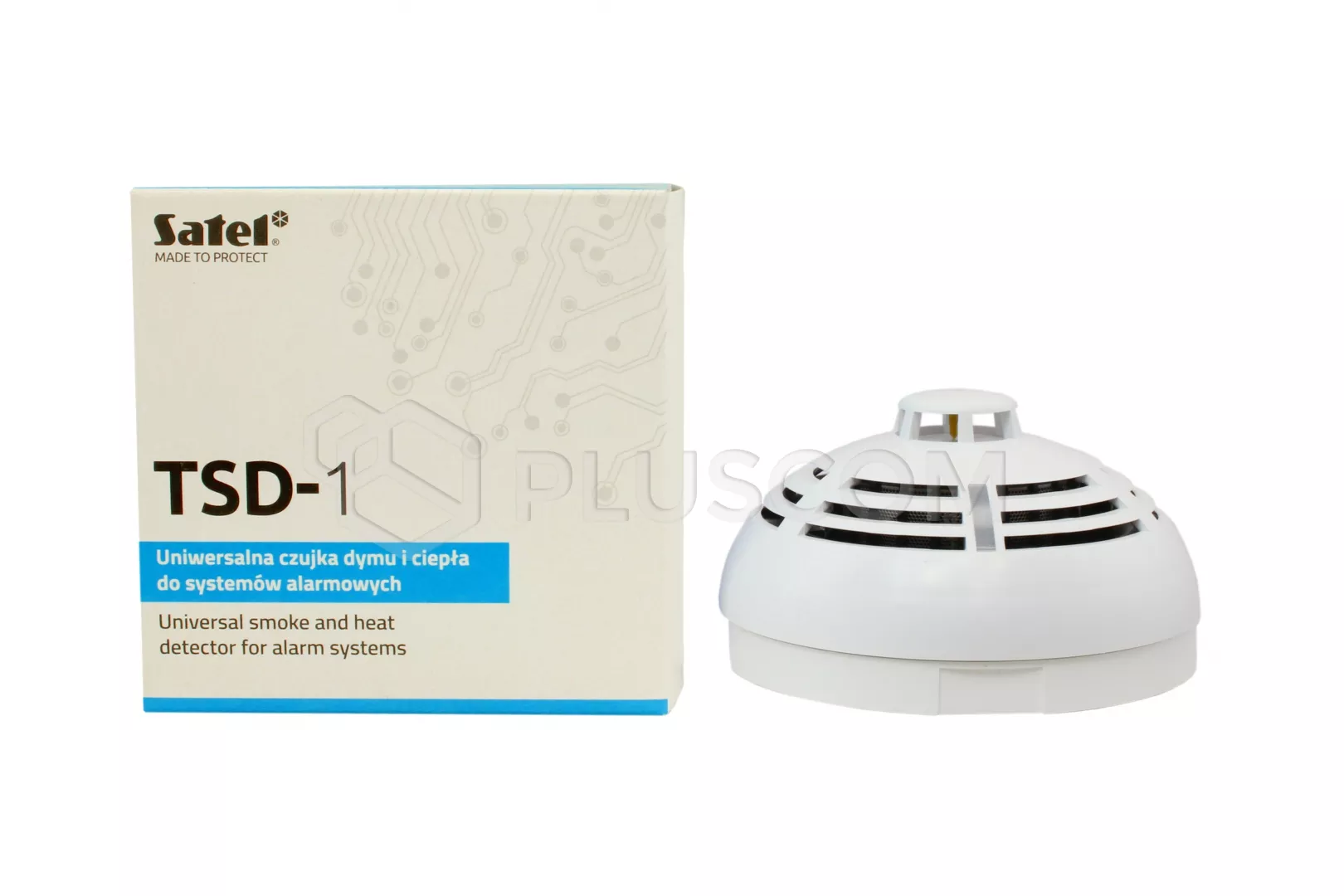

Satel TSD-1 Rivelatore di fumo e calore per sistemi a 12 V

Rivelatore di fumo e calore TSD-1 consente di rilevare le prime fasi di un incendio quando compare del fumo visibile e/o si verifica un aumento di temperatura.

Caratteristiche

• Selezione della modalità di rilevamento:
  • rilevazione di fumo e calore;
  • rilevamento del fumo;
  • rilevamento del calore.
• Rilevatore di fumo visibile secondo la norma EN 54-7.
• Rivelatore di calore secondo la norma EN 54-5.
• Opzione di memoria degli allarmi.
• Scelta del tipo di uscita di allarme:
  • NO;
  • NC;
  • 2EOL/NO;
  • 2EOL/NC.
• Configurazione dei parametri operativi del rivelatore mediante interruttori DIP.
• Rilevamento della contaminazione della camera ottica.
• LED rosso per l'indicazione ottica.

Descrizione del funzionamento

Per rilevare il fumo visibile si utilizza un metodo ottico. Quando la concentrazione di fumo nella camera ottica supera una soglia definita, scatta un allarme. I parametri di funzionamento del rilevatore di fumo vengono modificati in base alle variazioni di temperatura registrate dal sensore termico (termistore).

L'allarme scatta quando viene superata la soglia di temperatura specificata (54°C...65°C) o se la temperatura aumenta troppo rapidamente.

Montaggio

Il rilevatore è progettato per il funzionamento in ambienti interni. Nelle tipiche applicazioni domestiche o in ufficio, il rilevatore deve essere installato sul soffitto, a una distanza minima di 0,5 metri da pareti o altri oggetti.

Il rilevatore non deve essere installato in presenza di un'elevata concentrazione di polvere e sporcizia o dove si genera vapore acqueo e condensa.

Il rilevatore non deve essere installato vicino a radiatori o fornelli.

1. Rimuovere la copertura antipolvere in plastica.
2. Ruotare il coperchio in senso antiorario e rimuoverlo.

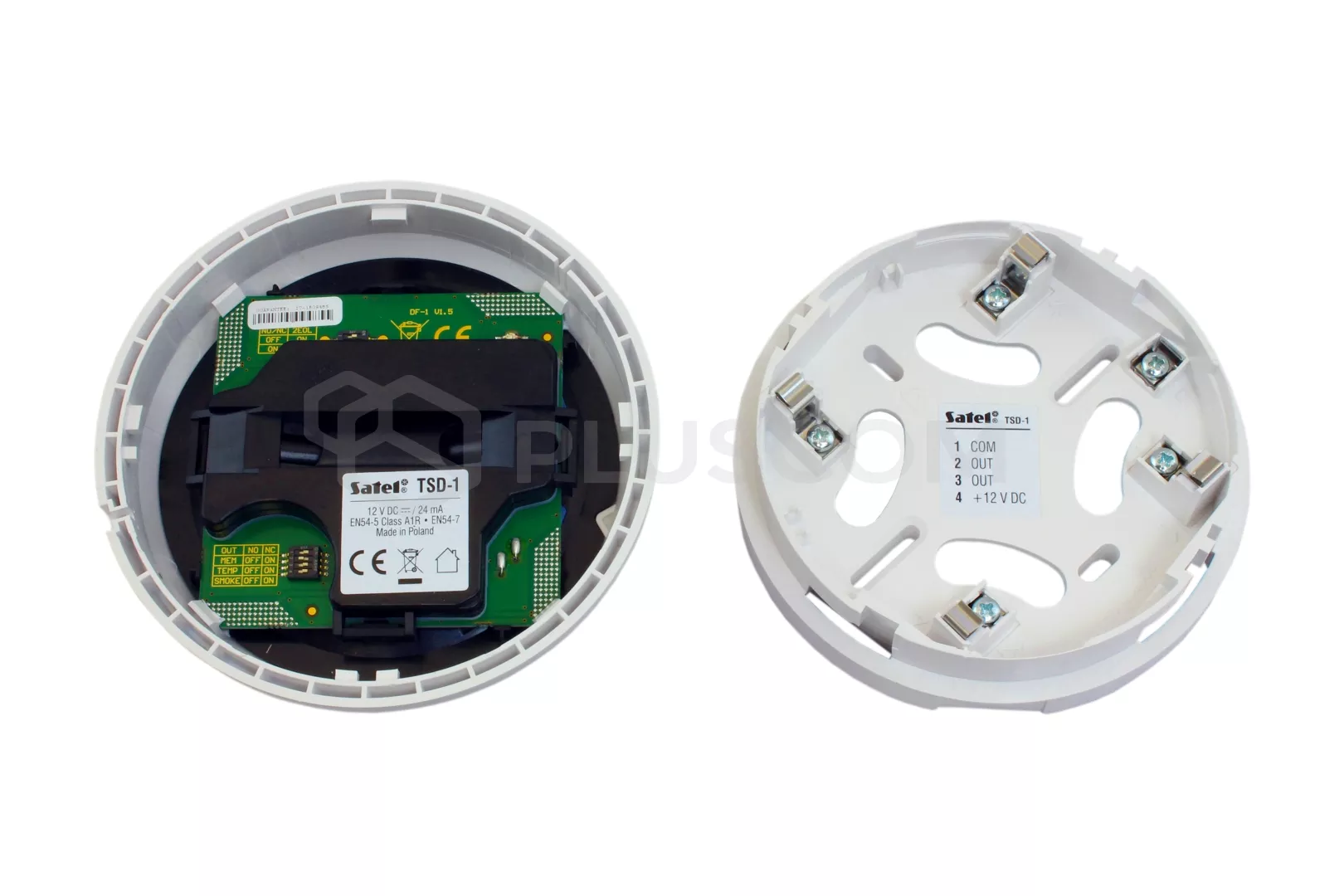

3. Fissare la base dell'alloggiamento al soffitto con tasselli e viti.
4. Configurare il rilevatore utilizzando gli interruttori DIP.
5. Avvitare i fili ai terminali corrispondenti sulla base dell'alloggiamento.
6. Fissare il coperchio del rilevatore e ruotarlo in senso orario.
7. Se nei locali in cui è installato il rilevatore sono ancora in corso lavori che potrebbero contaminare la camera ottica, collocare temporaneamente una copertura antipolvere in plastica sul rilevatore.

Attenzione: È buona norma conservare la copertura antipolvere per eventuali lavori di ristrutturazione futuri.
