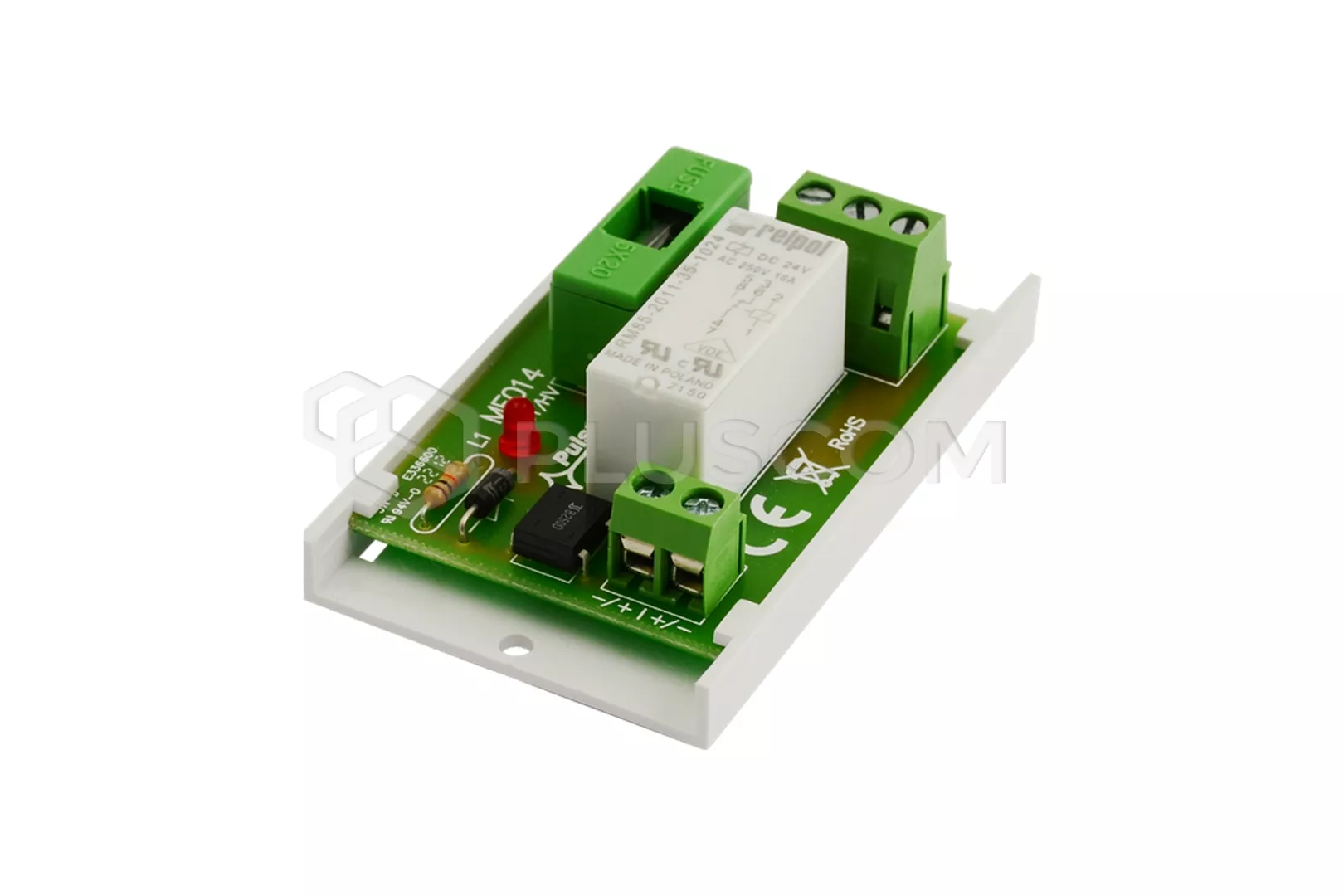

Modulo relè Pulsar AWZ 517

Modulo relè AWZ517 con fusibile nel circuito relè C/NC/NO (modulo relè PU1/HV/24V)

APPLICAZIONE:
Il modulo relè PU1/HV/24V AWZ 517 è destinato all'uso in impianti a bassa tensione. Viene utilizzato per controllare, segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo. È dotato di un fusibile da 6,3 A nel circuito C/NC/NO del relè.. Un LED indica il funzionamento del relè.

SPECIFICHE TECNICHE:

• tensione bobina relè: 20-32V DC/AC
• corrente bobina: 16,7mA 24V DC
• numero di relè: 1
• resistenza bobina: 1440 OHM (-/+10%)
• potenza bobina: 400mW
• tempo di accensione/spegnimento: 15ms/8ms (-/+5%)

• carico dei contatti del relè: max 30V DC, 250V AC, corrente massima: 6A
• dimensioni: 70x43x23(h)mm
• peso: 0,06 g


MONTAGGIO:
Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

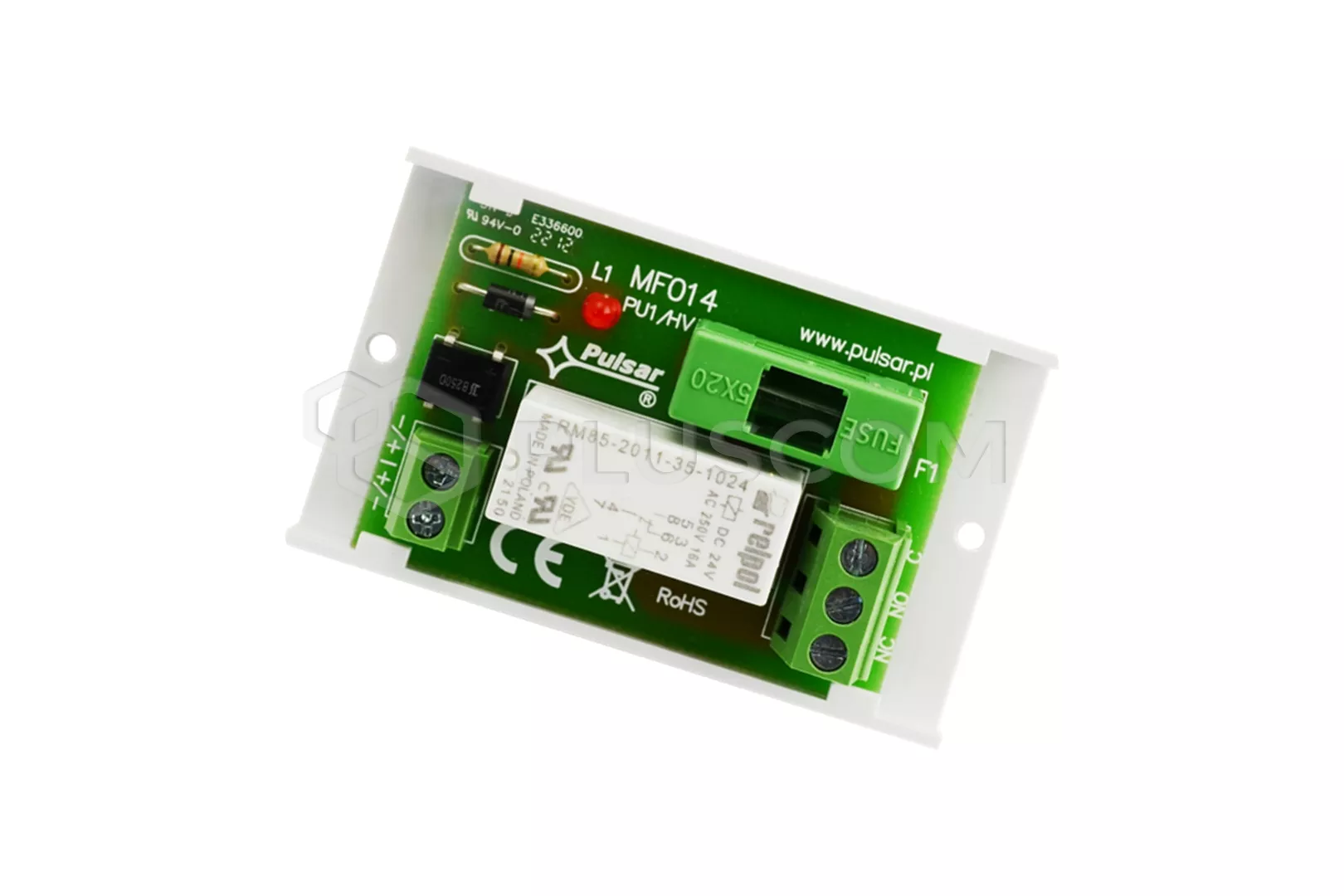

Modulo relè Pulsar AWZ 517

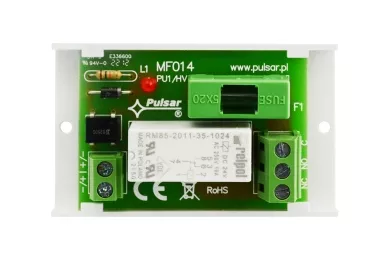

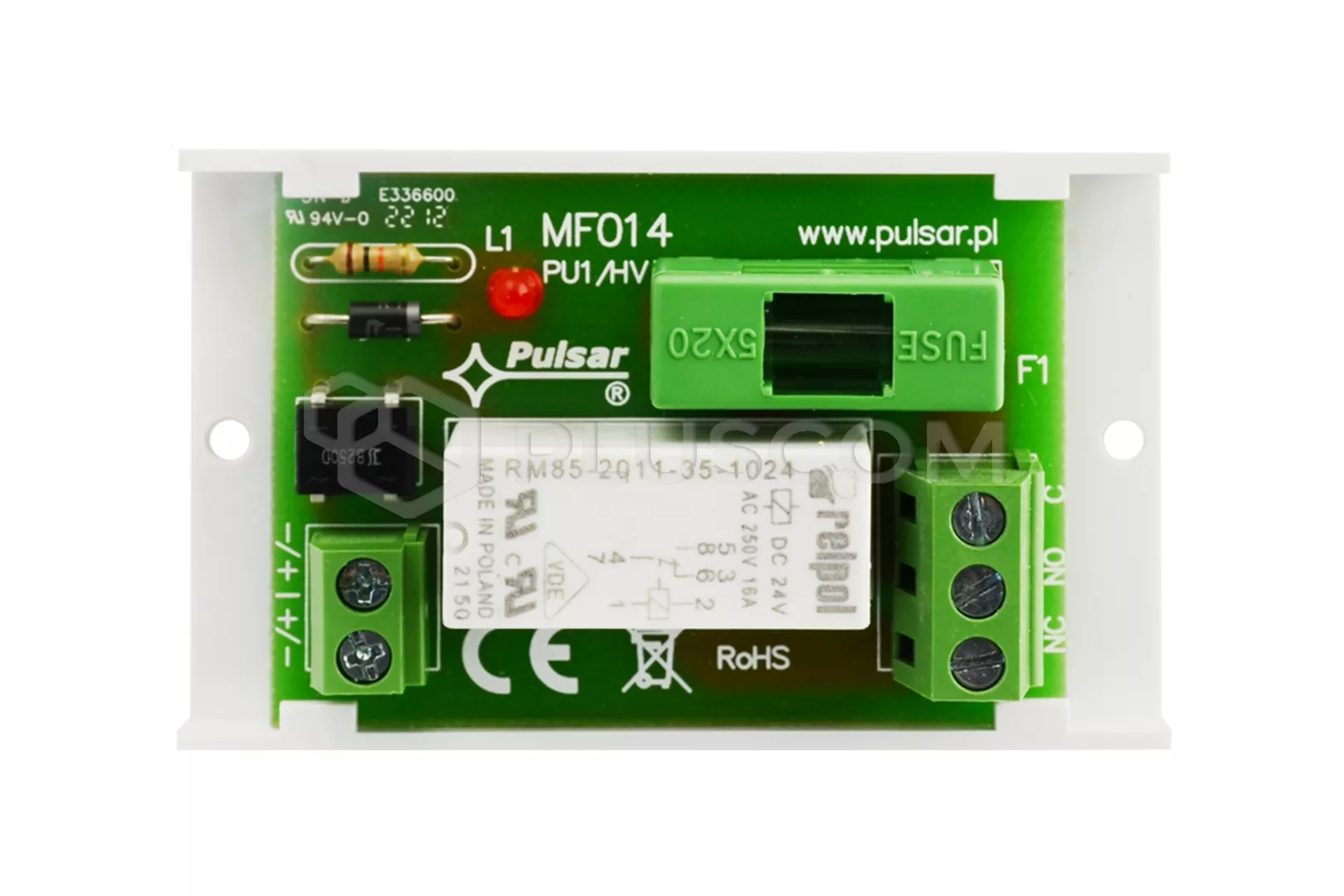

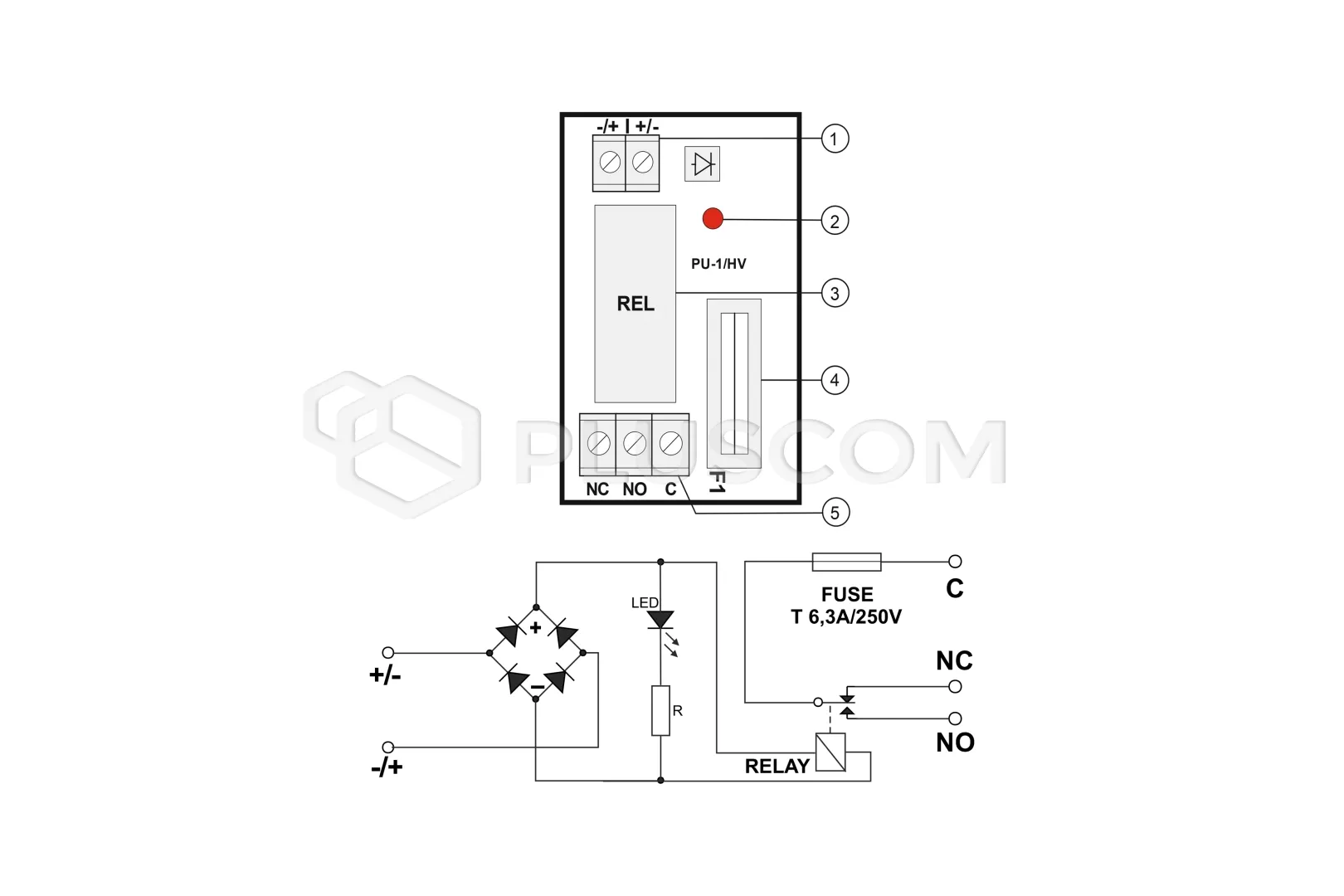

DESCRIZIONE DEL MODULO: terminali di ingresso del modulo Il LED indica il funzionamento del relè relè fusibile terminali di uscita del relè TERMINALI DEL MODULO: +/-, ingressi tensione di controllo funzionamento relè C - terminale comune del relè NO - terminale normalmente aperto del relè NC - terminale normalmente chiuso del relè
