Satel CZ-EMM2 Proximity-Kartenleser
CZ-EMM2 Proximity-Kartenleser - ist ein Gerät, das in Zugangskontrollsystemen verwendet wird. Es wird verwendet, um den Code von Proximity-Karten zu lesen.
Arbeitet mit einem Proximity-Kartenleser-Expander CA-64 SR.
Beschreibung des Lesers

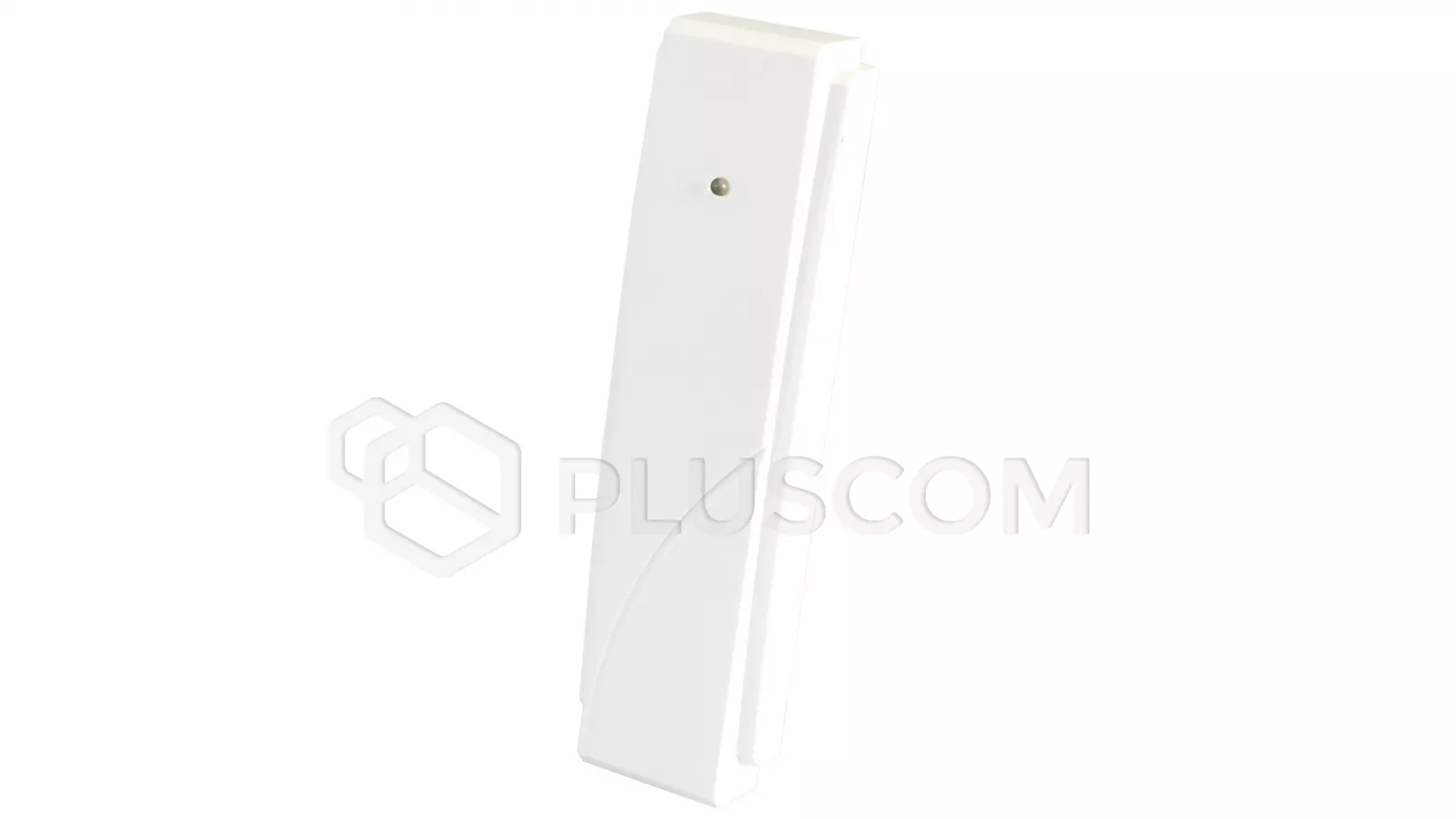

Der Kopf überträgt Daten (gelesener Kartencode) im EM-MARIN-Format. Er verfügt über eine eingebaute zweifarbige LED (leuchtet in rot und grün) und einen Summer - zur Signalisierung.

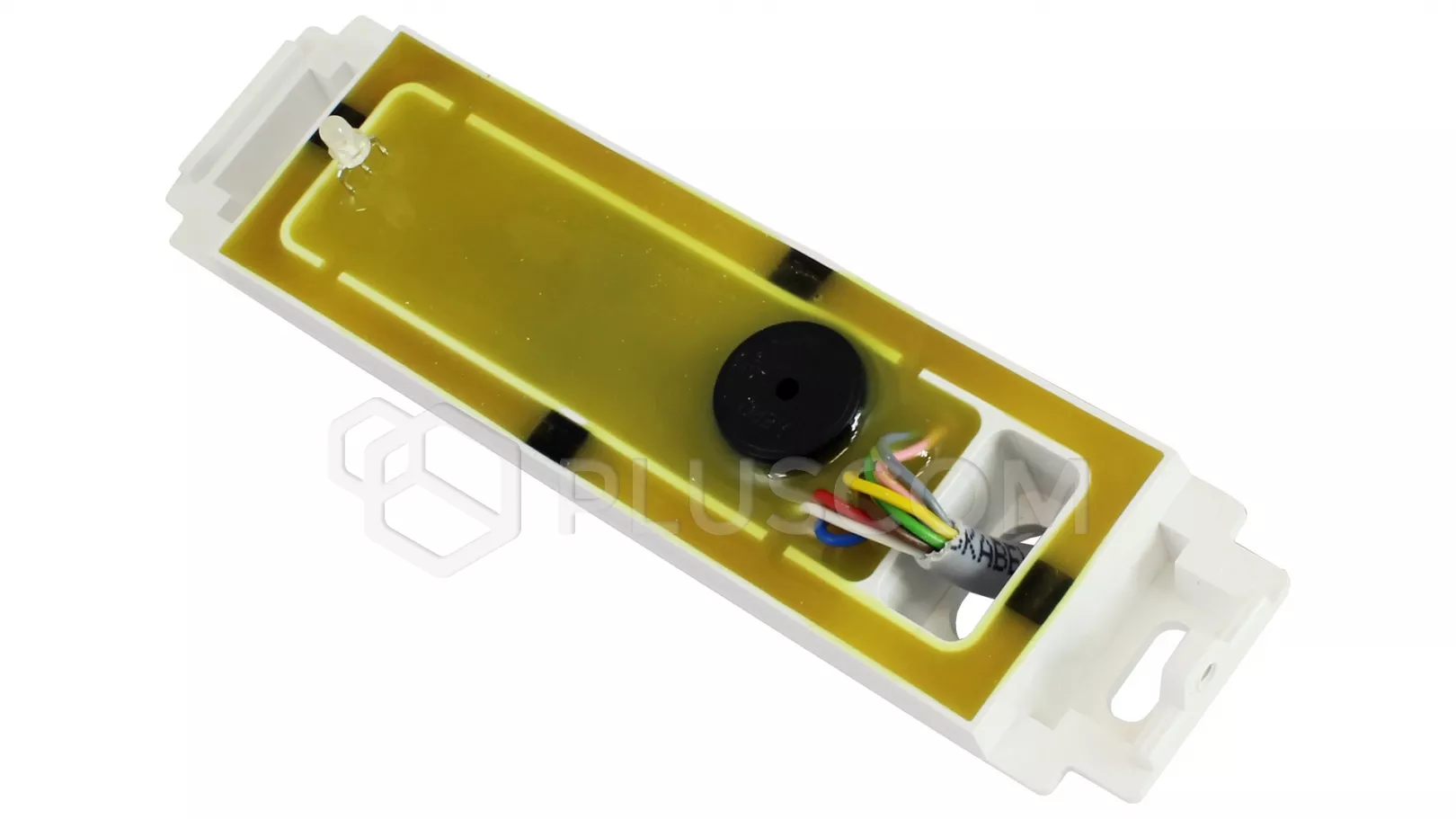

Die Art der Signalisierung und die Situationen, in denen die Signalisierung ausgelöst wird, hängen von dem Steuergerät ab, an das der Leser angeschlossen ist. Die Elektronik des Kopfes ist zum Schutz vor Feuchtigkeit mit Epoxidharz ummantelt.

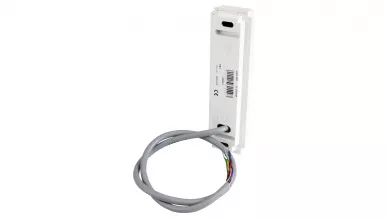

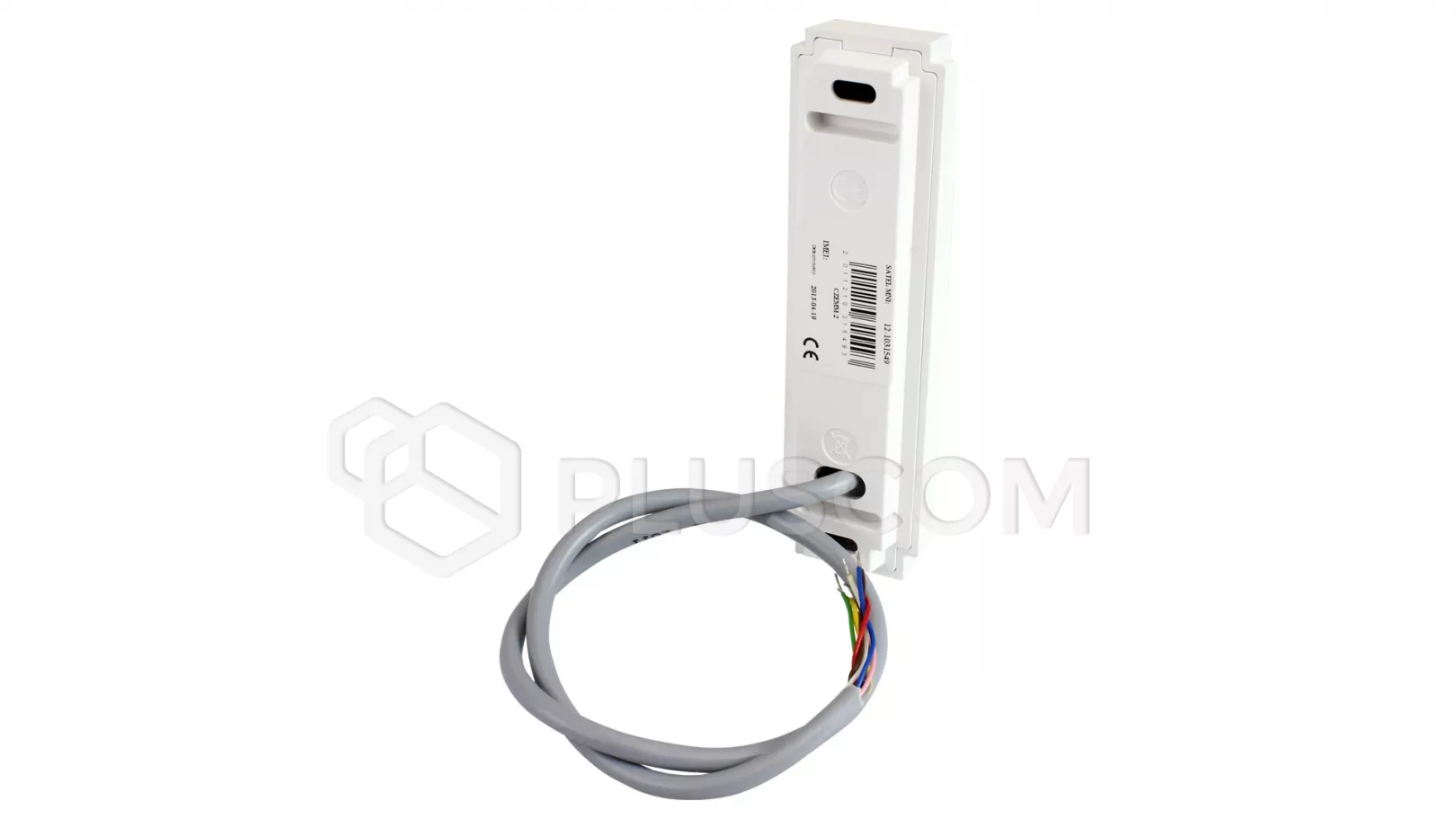

Zum Anschluss an das Steuergerät wird ein mehradriges Kabel aus dem Kopfgehäuse geführt.
Kartenlesung
Damit der Kopf die kodierte Kartennummer auslesen kann, muss die Karte in einem Abstand von ca. 5 cm an den Leser herangeführt werden. 10cm für mindestens 0,5s herangeführt werden.
Nach dem Auslesen wird die Kartennummer an das Kontrollgerät übertragen (z.B. Nach dem Lesen wird die Kartennummer an das Kontrollgerät (z.B. Expander CA-64 SR) gesendet, das das Lesen der Karte (mittels einer Diode/eines Kopfsummers) signalisiert und entsprechende Maßnahmen ergreift.
Montage
Der Näherungskartenleser CZ-EMM2 ist für die Innenmontage vorgesehen. Der Kopf wird direkt an der Wand montiert. Es wird empfohlen, den Leser vertikal zu montieren. Das Lesegerät sollte nicht in direkten Kontakt mit Wasser kommen.
Wenn mehrere Köpfe im System vorhanden sind, sollte der Abstand zwischen ihnen mindestens 50cm.
Anschluss des Lesegeräts
Das Lesegerät sollte mit einem handelsüblichen Kabel angeschlossen werden (z. B. DY 8x0,5). Die Länge des Verbindungskabels zwischen dem Kopf und dem Steuergerät sollte 30 m nicht überschreiten.
