Satel DG-1 ME Detektor für Erdgas (Methan)

Sensor Satel DG-1 ME kann in Alarmsystemen oder anderen Systemen verwendet werden, um zu überprüfen, ob die Konzentration überschritten wurde von Erdgas (Methan). Er verfügt über eine digitale Temperaturkompensation, die einen Betrieb von -30°C bis +55°C ermöglicht.

2 Stufen der Gaskonzentration werden angezeigt:
1. Konzentration erzeugend VorAlarm - 10% der unteren Explosionsgrenze
2. Konzentration erzeugend alarm - 20% der unteren Explosionsgrenze

Voralarm wird durch die LED des Sensors (gelb) und kurze akustische Signale (Signal 0,25s, Pause 1,75s) angezeigt, solange die Konzentration bei 10-20% der unteren Explosionsgrenze liegt. Es ist möglich, die akustische Signalisierung durch Entfernen der BUZ-Brücke zu deaktivieren. Der Voralarm hat keinen Einfluss auf die Funktion der Öffnerkontakte.

Alarm wird durch eine LED (gelb) und ein akustisches Signal (Signal 1s, Pause 1s) sowie durch das Öffnen der Öffnerkontakte zu jedem Zeitpunkt angezeigt, wenn die Gaskonzentration über der unteren Explosionsgrenze von 20% liegt. Die Anzeige bleibt auch noch einige Minuten nach Unterschreiten der Alarmgrenze bestehen.

Satel DG-1 ME Detektor für Erdgas (Methan)

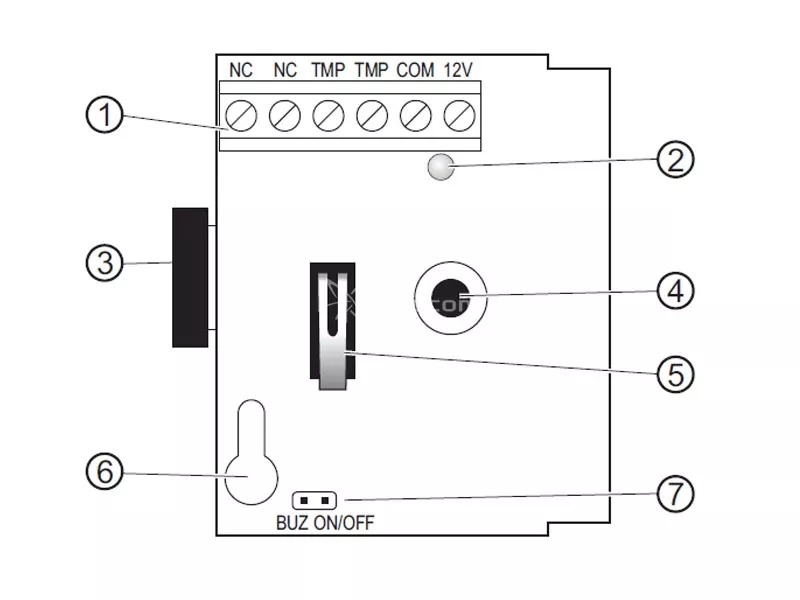

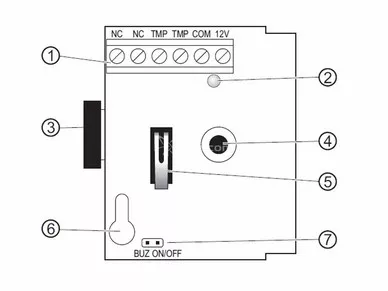

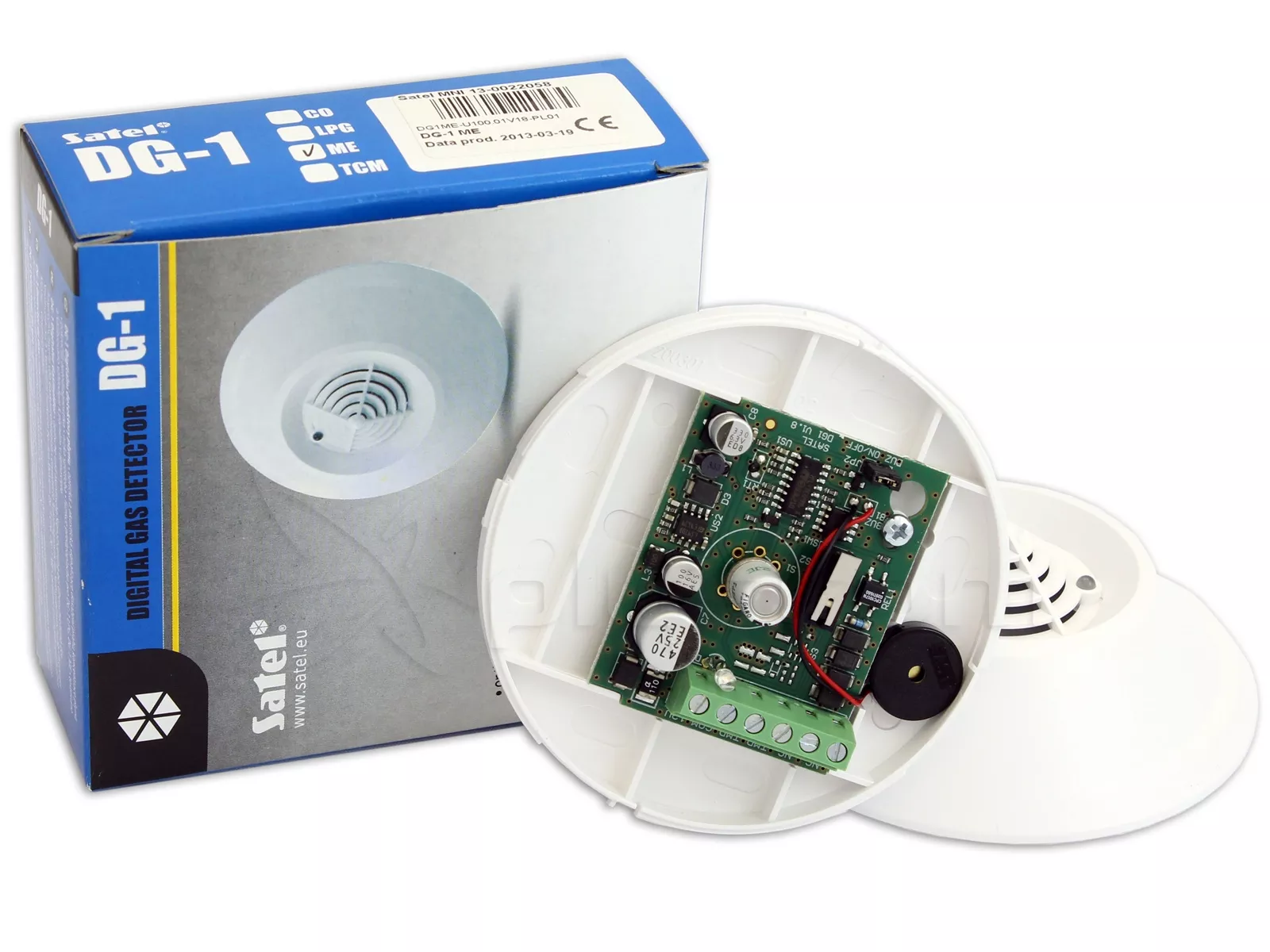

Legende:

1. Steckverbinder:
   • NC - Alarmanschlüsse (NC)
   • TMP - Anschlüsse für Sabotagekreis

   • COM - Masse
   • 12V - Versorgung
2. LED (gelb) zur Anzeige von Alarm, Voralarm und Störung.

3. Summer zur Anzeige von Alarm, Voralarm und Störung.
4. Gasmelder.
5. Anschluss für Manipulationsschaltung (Öffnung des Gehäuses).
6. Elektronik-Montageöffnung im Gehäuse

7. BUZ - Stifte zum Aktivieren und Deaktivieren der akustischen Signalisierung über den Buzzer.


Ein Abfall der Versorgungsspannung unter 9V +/- 5% oder eine Fehlfunktion des Gassensors (Selbsttest) wird angezeigt als Ausfall. Er wird durch eine LED und ein akustisches Signal (Signalisierung 0,25s, Pause 0,25s) und das Öffnen der Öffnerkontakte angezeigt.

Einbau des Satel DG-1 ME Sensors

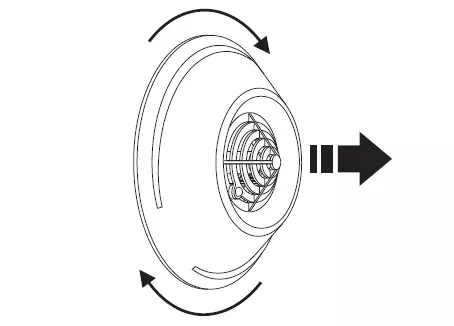

1. Öffnen Sie das Gehäuse:


   Satel DG-1 ME Detektor für Erdgas (Methan)

2. Entfernen Sie die Elektronik

3. Ein Loch machen und das Kabel hindurchführen

4. Schrauben Sie die Rückseite des Gehäuses an die Wand
5. Die Elektronik einbauen

6. Drähte an die Klemmen schrauben

7. Überbrückung der LPD-Kontakte anbringen oder entfernen

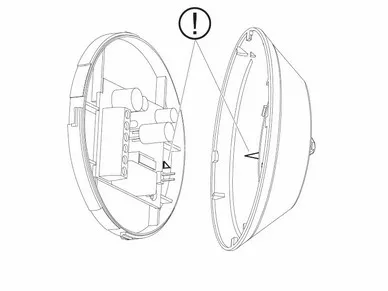

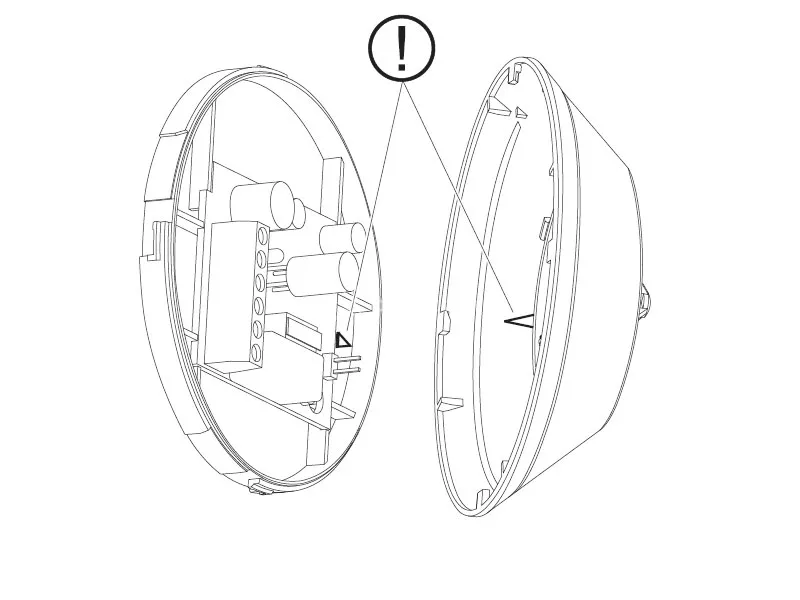

8. Schließen Sie das Sensorgehäuse und achten Sie darauf, dass die Markierungen in beiden Gehäuseteilen einander gegenüberliegen (siehe Abbildung 3).


   Satel DG-1 ME Detektor für Erdgas (Methan)

9. Schalten Sie die Stromzufuhr zum System ein. Der Sensor meldet sich mit 3 kurzen Pieptönen und einer blinkenden LED.

Wichtig!

1. Es wird nicht empfohlen, den Sensor in Räumen mit Industrieanlagen zu installieren.
2. Der Gassensor erwärmt sich während des Betriebs
3. Die Sensoren werden in der Produktionsphase getestet.
4. Die Überprüfung der korrekten Funktion kann mit Testkits erfolgen.
