Sensor Satel DG-1 CO Sensor kann in Alarmsystemen oder anderen Systemen verwendet werden, um zu überprüfen, ob die Konzentration von Chad (Kohlenmonoxid). Mit digitaler Temperaturkompensation für den Betrieb von -30°C bis +55°C.
Konzentrationserzeugung Alarm - 50 ppm für 75 Minuten, 100 ppm für 25 Minuten, 300 ppm für 1 Minute
Alarm wird durch eine LED (rot) und ein akustisches Signal (Signal 1s, Pause 1s) sowie durch das Öffnen der Öffnerkontakte zu jeder Zeit angezeigt, wenn die Gaskonzentration 50 ppm für 75 Minuten, 100 ppm für 25 Minuten, 300 ppm für 1 Minute beträgt. Die Anzeige bleibt auch nach Unterschreiten der Alarmgrenze noch einige Minuten lang erhalten.

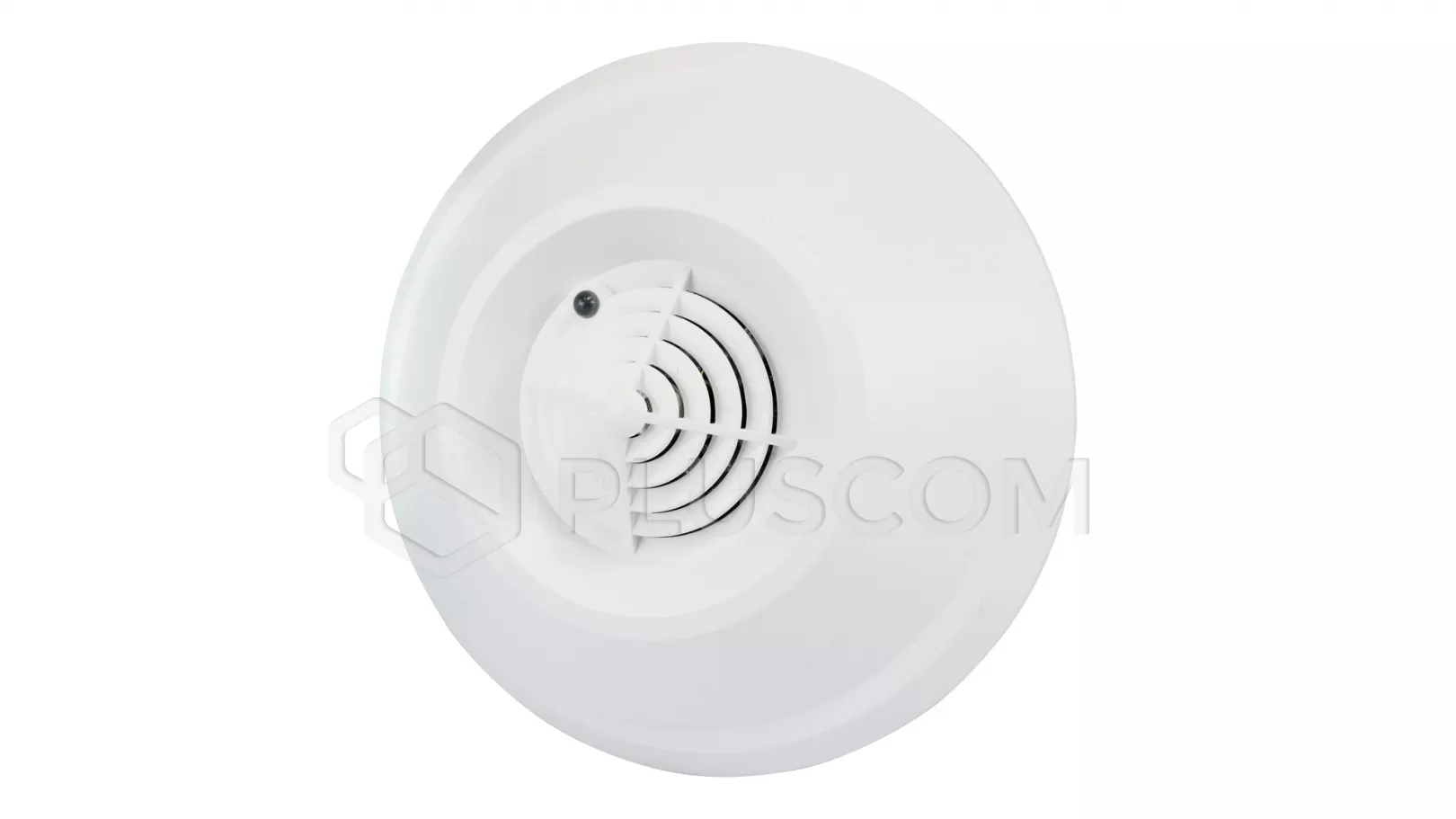

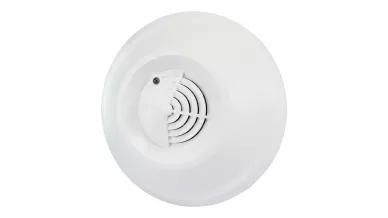

Satel DG-1 CO Chad (Kohlenmonoxid) Detektor

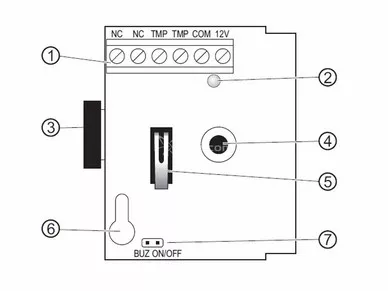

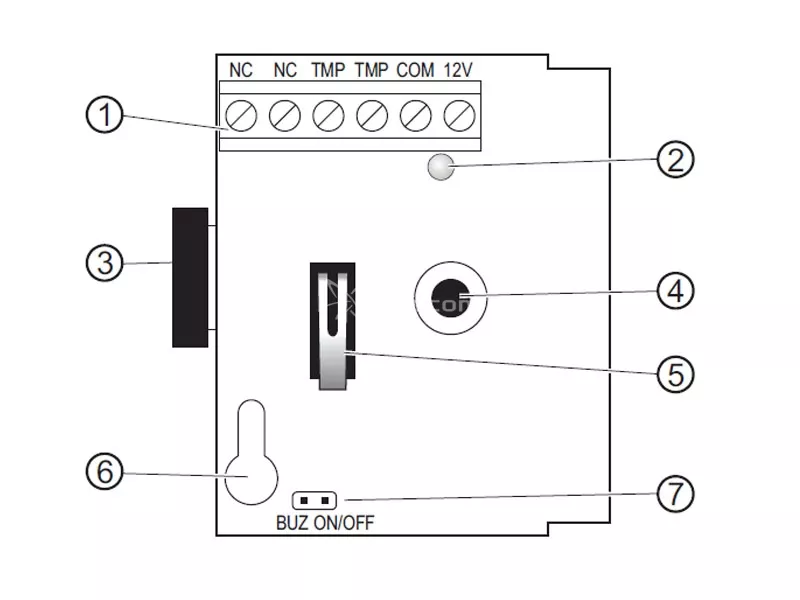

Legende:
- Steckverbinder:
- NC - Alarm-Anschlüsse (NC)
- TMP - Anschlüsse für Sabotagekreis
- COM - Masse
- 12V - Versorgung
- LED (rot) zur Anzeige von Alarm, Voralarm und Störung.
- Summer zur Anzeige von Alarm, Voralarm und Störung.
- Gasdetektor.
- Anschluss für Manipulationsschaltung (Öffnung des Gehäuses).

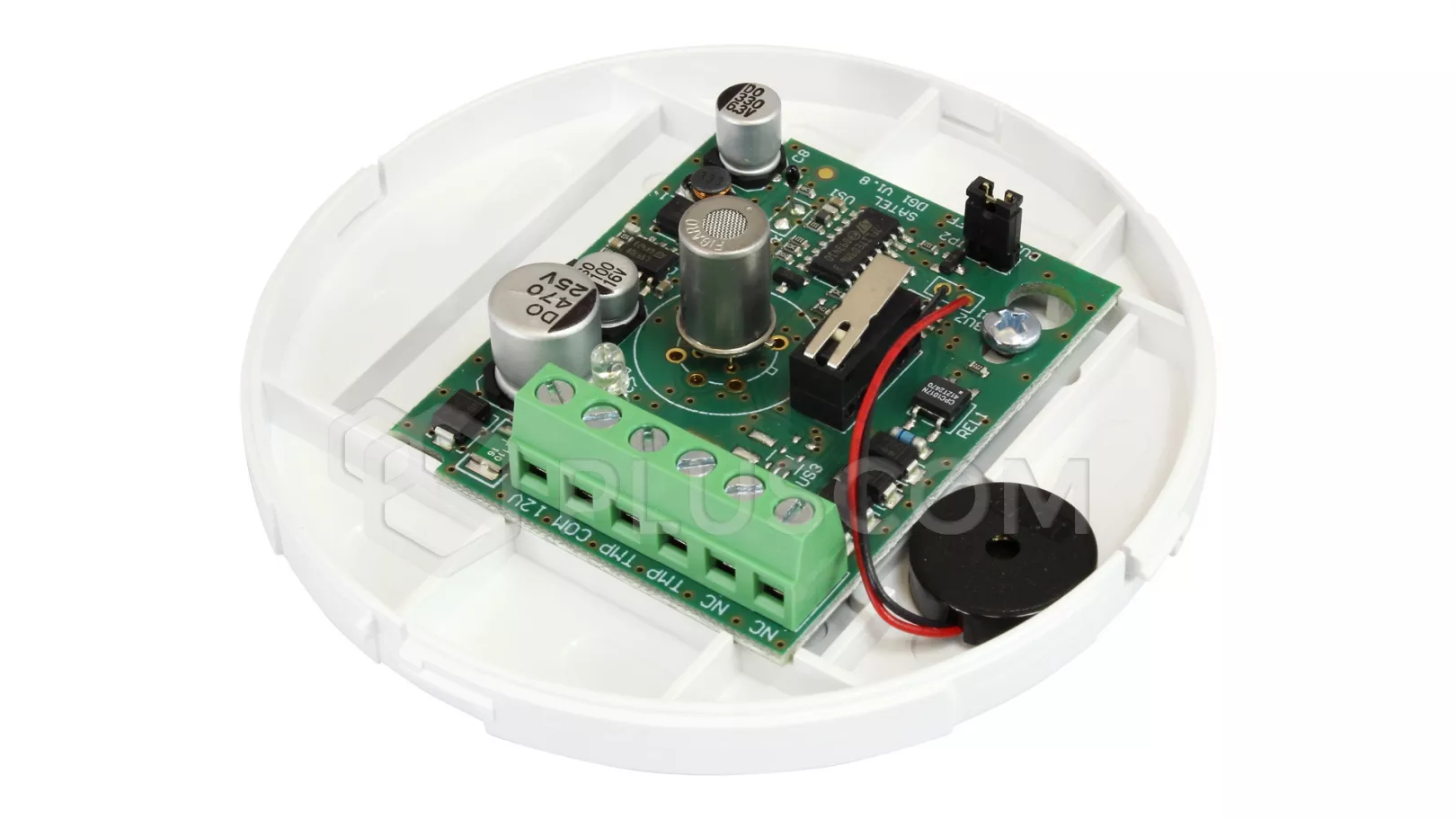

- Elektronik-Montageöffnung im Gehäuse
- BUZ - Stifte zum Aktivieren und Deaktivieren der akustischen Signalisierung über den Buzzer.
Ein Abfall der Versorgungsspannung unter 9V +/- 5% oder ein fehlerhafter Betrieb des Gassensors (Selbsttest) wird angezeigt als Ausfall. Er wird durch eine LED (rot) und ein akustisches Signal (Signalisierung 0,25s, Pause 0,25s) und das Öffnen der Öffnerkontakte angezeigt.
Installation des Satel DG-1 CO-Sensors
Der Chad (Kohlenmonoxid)-Sensor sollte in einer Höhe von ca. 1,5 Metern installiert werden.

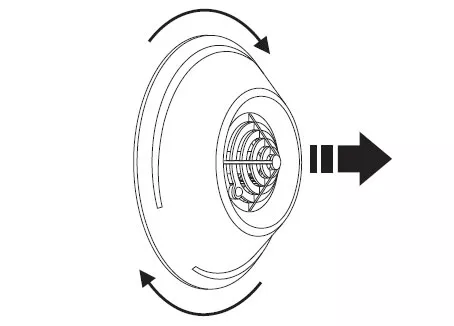

- Öffnen Sie das Gehäuse:
Satel DG-1 CO Chad (Kohlenmonoxid) Detektor
- Entfernen Sie die Elektronik
- Ein Loch machen und das Kabel hindurchführen
- Schrauben Sie die Rückseite des Gehäuses an die Wand
- Die Elektronik einbauen
- Drähte an die Klemmen schrauben
- Überbrückung der LPD-Kontakte anbringen oder entfernen

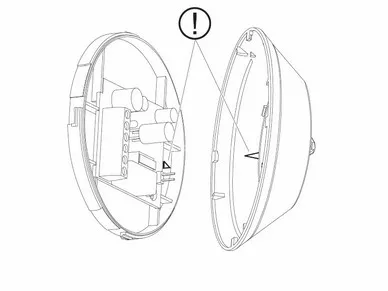

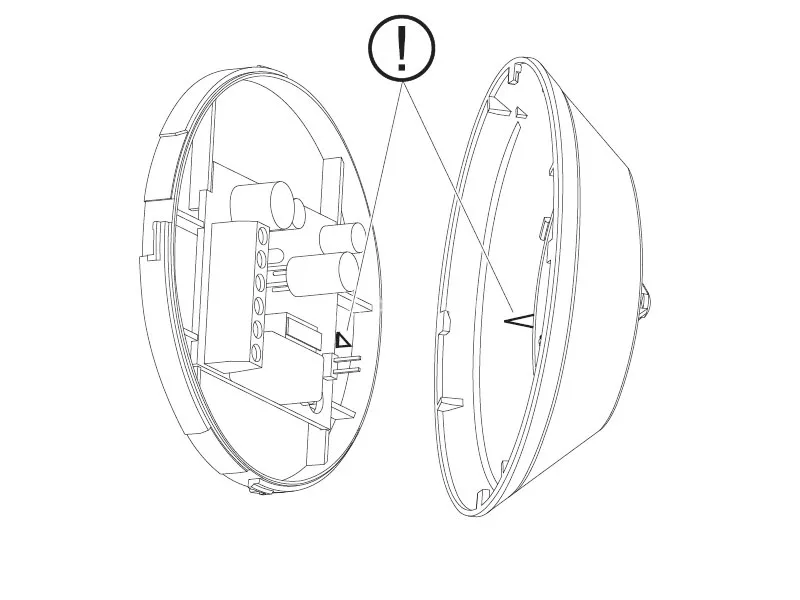

- Schließen Sie das Sensorgehäuse und achten Sie darauf, dass die Markierungen in beiden Gehäuseteilen einander gegenüberliegen (siehe unten).
Satel DG-1 CO Chad (Kohlenmonoxid) Detektor
- Schalten Sie die Stromzufuhr zum System ein. Der Sensor meldet sich mit 3 kurzen Pieptönen und einer blinkenden LED.
Wichtig!
- Es wird nicht empfohlen, den Sensor in Räumen mit Industrieanlagen zu installieren.
- Der Gassensor erwärmt sich während des Betriebs
- Die Sensoren werden in der Produktionsphase getestet.
- Die Überprüfung der korrekten Funktion kann mit Testkits erfolgen.
Für die Prüfung des Melders kann ein Prüfgerät verwendet werden:
