Satel INT-O Ekspander 8 wyjść

Satel INT-O Ekspander 8 wyjść

Ekspander wyjść INT-O jest przeznaczony do współpracy z centralami alarmowymi z rodzin: INTEGRA, INTEGRA Plus, VERSA oraz CA-64

Umożliwia rozszerzenie systemu o dodatkowe 8 wyjść przewodowych - przekaźnikowych oraz typu OC. Poszczególne wyjścia przekaźnikowe oraz OC połączone są równolegle. W celu obniżenia poboru prądu przez ekspander istnieje możliwość wyłączenia działania przekaźników poprzez przełączenie DIP-switcha.

Właściwości:

• 8 programowalnych wyjść przewodowych:
  • 8 wyjść typu OC,

  • 8 wyjść przekaźnikowych,
  • każde wyjście typu OC połączone równolegle z wyjściem przekaźnikowym,
  • możliwość obniżenia poboru prądu poprzez wyłączenie obsługi wybranych wyjść przekaźnikowych.

• Wejście sabotażowe typu NC,
• Możliwość integracji z dedykowanym zasilaczem (praca w trybie ekspandera z zasilaczem).
• Możliwość podłączenia do magistrali RS-485.

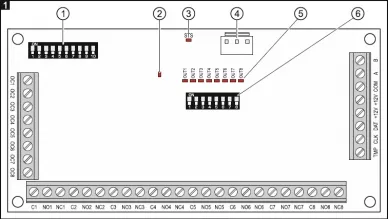

Objaśnienia do rysunku:

1. zespół mikroprzełączników typu DIP-switch służących do ustawienia adresu.
2. dioda informująca o stanie komunikacji z centralą alarmową:

• świeci - brak komunikacji z centralą alarmową,
• miga - komunikacja z centralą alarmową działa poprawnie.

3. dioda STS informująca o stanie zasilacza podłączonego do złącza:

• świeci - zasilacz działa poprawnie,
• miga-zasilacz zgłasza awarię.

4.złącze umożliwiające podłączenie dedykowanego zasilacza (np. APS-412). Jeżeli do złącza
   podłączony jest jest zasilacz, ekspander zostanie zidentyfikowany jako ekspander z zasilaczem.
5. diody LED informujące o stanie wyjść:

• nie świeci - wyjście nieaktywne,
• świeci - wyjście aktywne.

6.zespół mikroprzełączników typu DIP-switch umożliwiających włącznie/wyłącznie obsługi wyjść
   przekaźnikowych.

Opis zacisków:

• OC1...OC8 - wyjście typu OC.
• C1...C8 - styk wspólny wyjścia przekaźnikowego.
• NO1...NO8 - styk normalnie otwarty wyjścia przekaźnikowego.

• NC1...NC8 - styk normalnie zamknięty wyjścia przekaźnikowego.

• COM - masa.
• TMP - wejście sabotażowe (jeżeli do zacisku nie jest podłączony styk sabotażowy,należy go zewrzeć do masy).
• CLK - zegar.
• DTA - dane.
• +12V - wejście zasilania.
• A, B - złącze RS485 (do aktualizacji firmware).

Montaż i uruchomienie

1. Umocować płytkę elektroniki ekspandera w obudowie.
2. Przy pomocy mikroprzełączników typu DIP-switch ustawić adres ekspandera.
3. Zaciski CLK, DTA i COM podłączyć przewodami do odpowiednich zacisków magistralikomunikacyjnej centrali alarmowej.
4. Do zacisków TMP i COM podłączyć przewody styku sabotażowego obudowy (albo zaciskTMP zewrzeć z zaciskiem COM).
5. Do wybranych zacisków wyjść podłączyć przewody urządzeń, których pracą ma sterowaćcentrala alarmowa.
6. Do zacisków +12V i COM podłączyć przewody zasilania modułu. Zasilanie może zostaćpoprowadzone z płyty głównej centrali alarmowej, z dodatkowego zasilacza lubekspandera z zasilaczem (patrz: instrukcja instalatora centrali alarmowej).
7. Włączyć zasilanie systemu alarmowego.
8. Uruchomić w centrali alarmowej funkcję identyfikacji. Po zakończeniu identyfikacji wyjściaotrzymają odpowiednie numery w systemie alarmowym
