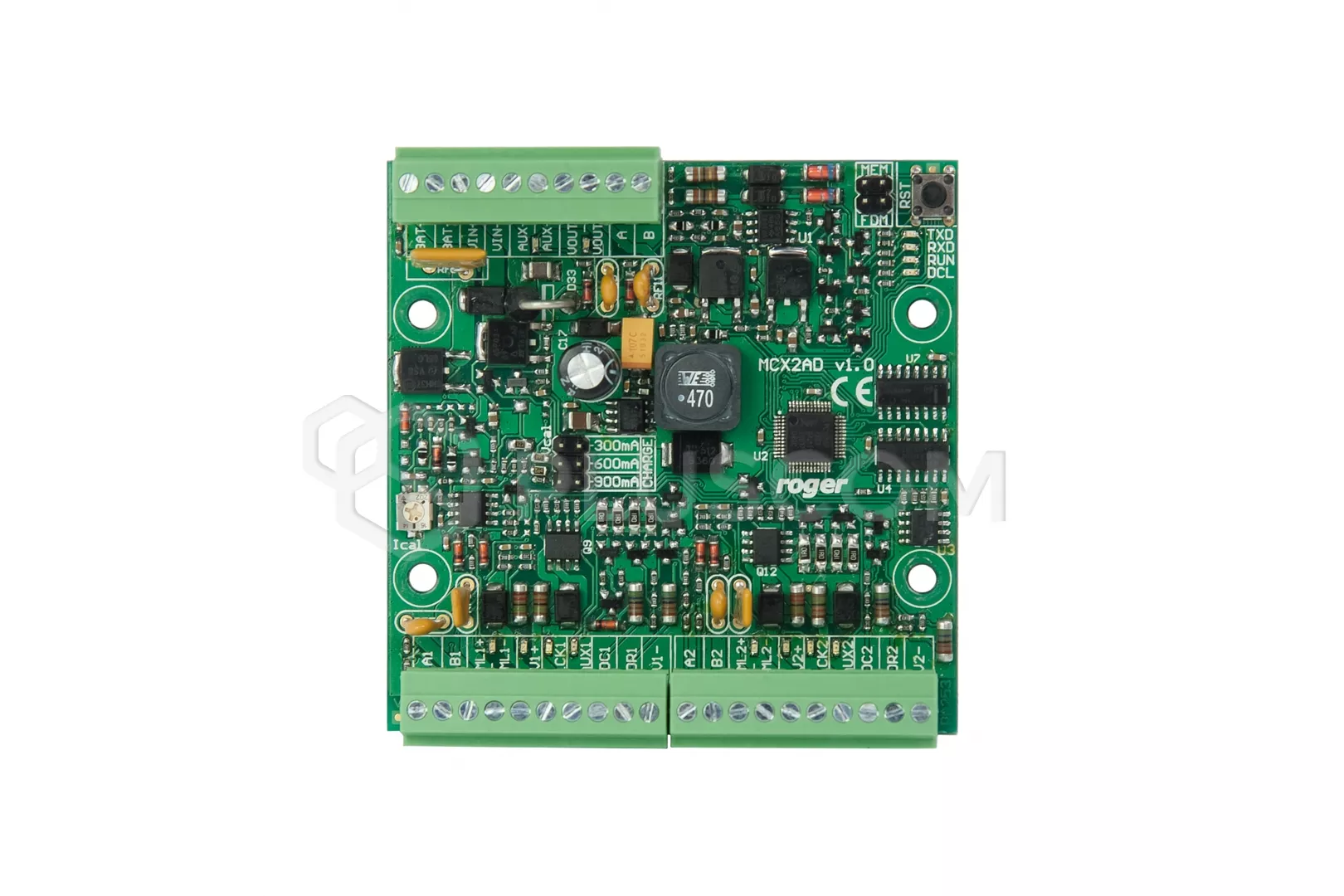

Roger MCX2D Ekspander 2 przejść


MCX2D to ekspander we/wy dedykowany do obsługi 2 przejść w systemie RACS 5.
Moduł dla każdego przejścia oferuje 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające a oprócz funkcji ekspandera, pełni również rolę dystrybutora zasilania oraz magistrali komunikacyjnej RS485. Obsługuje także akumulator rezerwowy. Umożliwia jego ładowanie prądem o wartości 0,3A, 0,6A lub 0,9A d do poziomu napięcia, z którego jest on zasilany. Wybór prądu ładowania dokonywany jest za pomoca zworek.

MCX2D wymaga zasilania z zewnętrznego zasilacza 13,8VDC. Połączenie elektryczne pomiędzy ekspanderem i zasilaczem powinno być możliwie krótkie i wykonane przewodem o odpowiednio dużym przekroju.

CECHY
  • dystrybucja zasilania do 4 przejść
  • dystrybucja magistrali komunikacyjnej
  • 4 wejścia EOL/2EOL
  • 4 wyjścia 12 V/1 A
  • 2 wyjścia zasilania 12 V/1 A
  • 2 wyjścia zasilania 12 V/0,2 A
  • interfejs komunikacyjny RS485 do kontrolera dostępu
  • zabezpieczenie przed głębokim rozładowaniem akumulatora
  • raportowanie stanów zasilania do kontrolera dostępu

Roger MCX2D Ekspander 2 przejść

Roger MCX2D Ekspander 2 przejść


PARAMETRY TECHNICZNE
  • napięcie zasilania:
    • 13,8VDC +/- 100mV (z obsługą akumulatora)
    • 11-15VDC (bez obsługi akumulatora)
  • średni pobór prądu: 50mA
  • prąd ładowania akumulatora: konfigurowalny: 0,3A/0,6A/0,9A
  • wejścia: 4 x parametryczne linie wejściowe
  • wyjścia tranzystorowe: 4 x linie wyjściowe
  • wyjścia zasilające:
    • 2 x wyjścia 13,8VDC/0,2A (VOUT, AUX)
    • 2 x wyjścia 13,8VDC/0,2A (TML)
    • 2 x wyjścia 13,8VDC/1,0A (VDR)
  • odległości:
    • do 1200 m długości magistrali RS485 pomiędzy kontrolerem MC16 a ekspanderem
    • do 1200 m długości magistrali RS485 pomiędzy ekspanderem MCX a terminalami
    • sumaryczna długość magistrali pomiędzy kontrolerem a dowolnym terminalem nie może przekroczyć 1200m
  • klasa środowiskowa: I
  • stopień ochrony: IP20
  • temperatura pracy: +5°C ~ +40°C
  • wymiary: 80x80x20mm
  • waga: 65g
Ekspander MCX2D współpracuje z kontrolerami dostępu:
