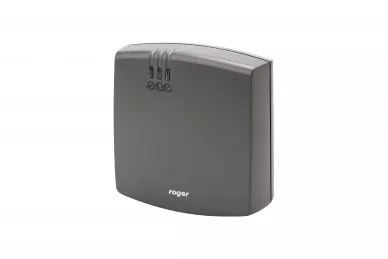

Roger MCT66E-IO Terminal dostępu

Roger MCT66E-IO Terminal dostępu z czytnikiem kart EM 125 kHz i wbudowanymi liniami we/wy

MCT66E-IO przeznaczony jest do systemów kontroli dostępu w systemie RACS 5. Czytnik działa jako terminal zbliżeniowy rozpoznając użytkowików za pośrednictwem kart zbliżeniowych standardu EM125kHz (UNIQUE).
Jako urządzenie podrzędne względem kontrolera dostępu jego rola ogranicza się do odczytu numeru seryjnego (CSN) karty i przesłaniu odczytanych danych do kontrolera dostępu.

MCT66E-IO wyposażony jest w zestaw linii wejściowych i wyjściowych, który w większości przypadków umożliwia kompletną obsługę przejścia bez konieczności wykorzystywania wejść i wyjść zlokalizowanych na kontrolerze dostępu lub module rozszerzeń. Terminal udostępnia trzy linie wejściowe NO/NC, dwa wyjścia tranzystorowe oraz jedno wyjście przekaźnikowe.

Wymaga zasilania z napięcia stałego w zakresie 11-15V, które może być doprowadzone z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 (wyjście zasilania TML) lub z osobnego zasilacza.
Komunikację terminala z kontrolerem dostępu zapewnia magistrala RS485

CECHY

• terminal dostępu do systemu RACS 5
• odczyt numerów CSN
• obsługa dodatkowego czytnika serii PRT
• interfejs komunikacyjny RS485, RACS CLK/DTA
• 3 wejścia
• 2 wyjścia tranzystorowe
• 1 wyjście przekaźnikowe
• czujnik antysabotażowy (Tamper)
• praca na zewnątrz
• IP65

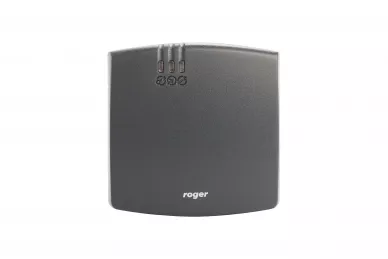

Na froncie obudowy MCT66E-IO ma trzy wskaźniki LED, które służą do sygnalizacji wbudowanych funkcji i dodatkowo mogą być zaprogramowane według uznania do sygnalizacji innych dostępnych w systemie funkcji w ramach konfiguracji wysokopoziomowej (VISO).

PARAMETRY TECHNICZNE

• napięcie zasilania:
• • nominalne 12VDC
  • dopuszczalne 10-15VDC
• średni pobór prądu: 40mA
•

• karty zbliżeniowe: EM 125 KHz (kompatybilnych z EM 4100/4102)
• zasięg odczytu: do 7cm
• odległości: do 1200 m długości magistrali RS485 pomiędzy kontrolerem a czytnikiem
• klasa środowiskowa: IV
• stopień ochrony: IP65
• temperatura pracy: -25°C ~ +60°C
• wymiary: 85x85x27mm
• waga: ok. 150g
