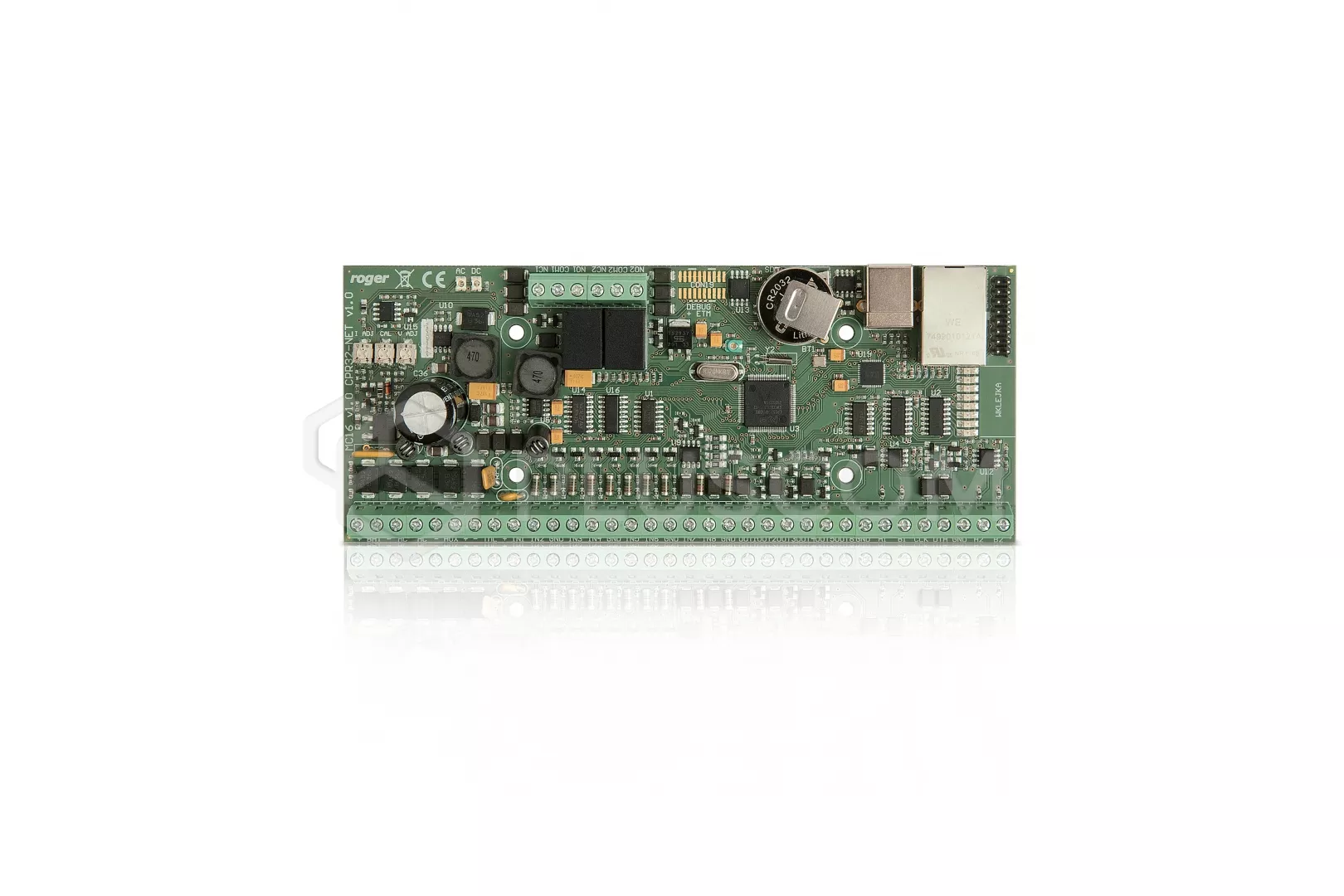

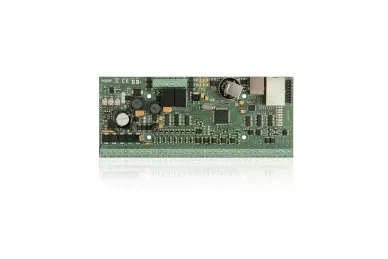

Roger MC16-PAC-4 Moduł kontrolera dostępu

Roger MC16-PAC-4 Moduł kontrolera dostępu dla 2 przejśća

MC16 to kontroler dostępu oraz automatyki budynkowej dedykowanym do systemu RACS 5. Może być zasilany z transformatora sieciowego o napięciu wyjściowym 18VAC i mocy 20VA oraz z napięć stałych o standardowych poziomach 12VDC oraz 24VDC.
Kontroler zapewnia ładowanie dołączonego do niej akumulatora stabilizowanym prądem o wartości ok. 300mA do poziomu 13.8V. Przejście na zasilanie awaryjne następuje automatycznie w momencie zaniku zasilania głównego.
W przypadku zasilania z napięcia 12VDC kontroler nie obsługuje akumulatora i realizacja zasilania awaryjnego leży po stronie zasilacza dostarczającego napięcie 12VDC.

Konfiguracja systemu jest realizowana przez sieć LAN/WAN, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji. Urządzenie zarządzane jest z aplikacji VISO.
Komunikacja z kontrolerami MC16 w sieci LAN/WAN jest szyfrowana metodą AES128 CBC. Komunikację urządzeń peryferyjnych serii MCT i MCX z kontrolerem dostępu MC16 zapewnia magistrala RS485.

CECHY MC16

• kontroler dostępu w systemie RACS 5
• 8 parametrycznych linii wejściowych EOL
• 6 tranzystorowych linii wyjściowych 15VDC/150mA
• 2 wyjścia przekaźnikowe 30V/1,5A DC/AC
• zasilanie 18VAC, 12VDC i 24VDC
• ładowanie i monitorowanie baterii rezerwowej
• interfejs komunikacyjny Ethernet
• szyfrowana transmisja danych (AES128 CBC)
• interfejsy urządzeń peryferyjnych RS485, RACS CLK/DTA, Wiegand
• bufor 8 milionów zdarzeń na wymiennej karcie pamięci

DANE TECHNICZNE

• napięcie zasilania:
• • 18VAC - dopuszczalne 17-22VAC
  • 12VDC - dopuszczalne 10-15VDC
  • 24VDC - dopuszczalne 22-26VDC
• pobór prądu: 100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
• 8 wejść parametrycznych
• 2 wyjścia przekaźnikowe
• 8 wyjść tranzystorowych typu otwarty kolektor
• 2 wyjścia zasilające 1A
• odległość:
• • do 1200m dla RS485
  • do 150m dla RACS CLK/DTA i Wiegand
• stopień ochrony: IP20
• temperatura pracy: +5°C - +40°C
• klasa środowiskowa: I
• wymiary: 72x175x30mm
• waga: 200g

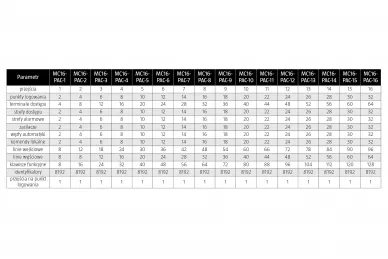

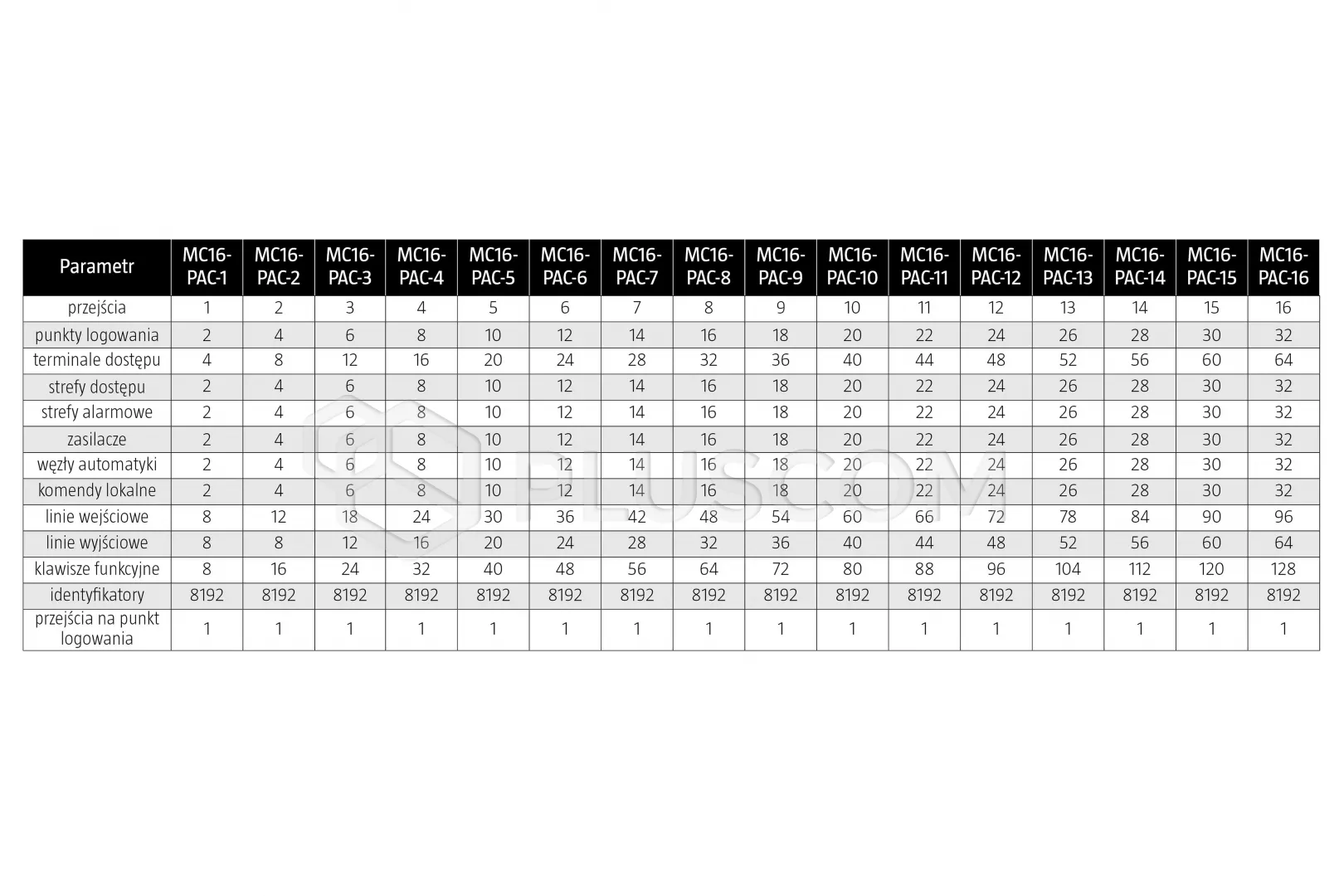

Plik licencyjny, który określa ograniczenia programowe, jest fabrycznie wgrany na kartę pamięci dostarczaną wraz z urządzeniem.
