Roger RUD-1 Interface de communication portable

Roger RUD-1 Interface de communication USB-RS485 portable et programmateur pour dispositifs de contrôle d'accès

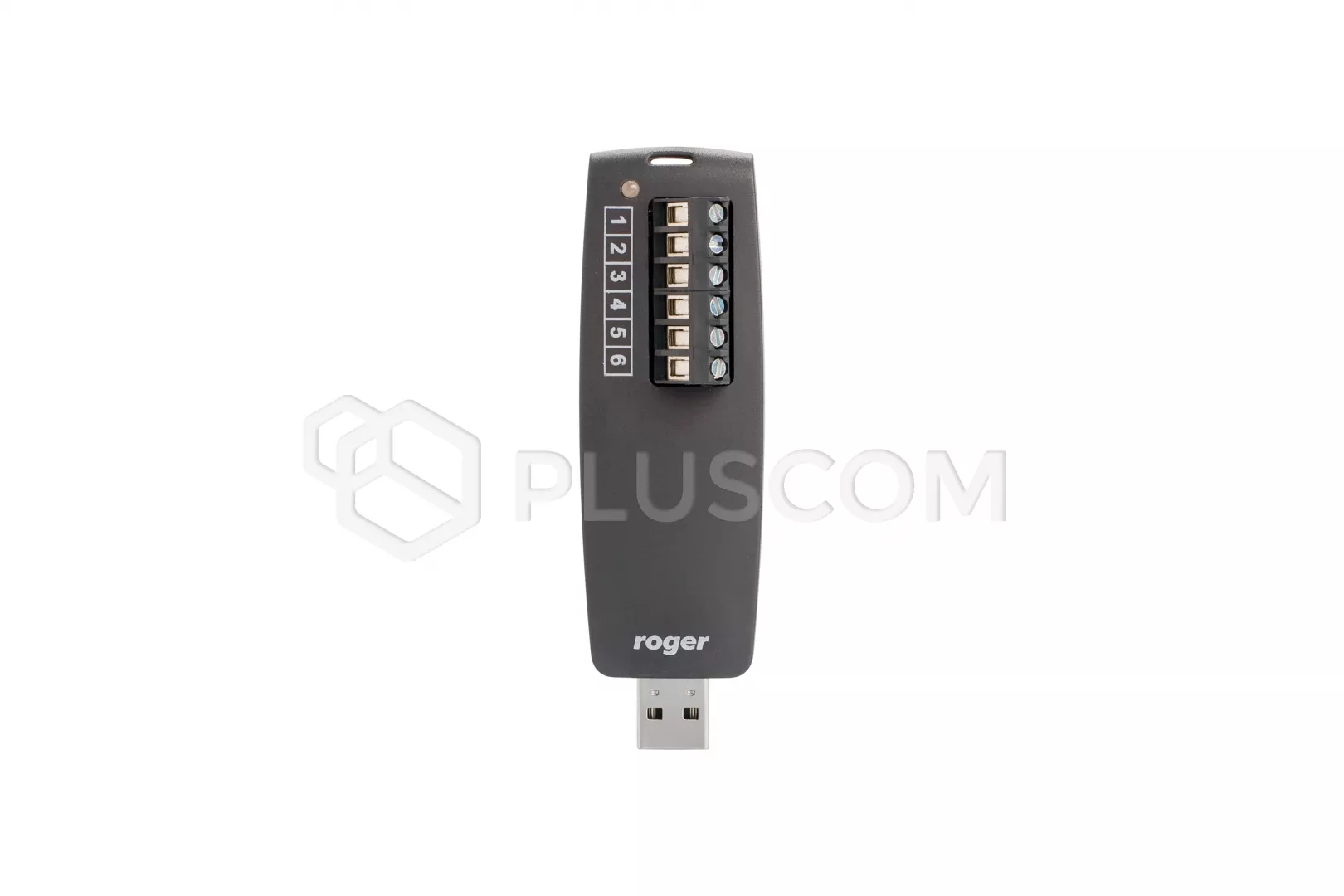

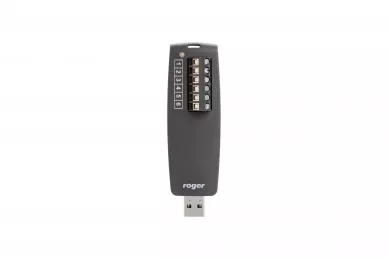

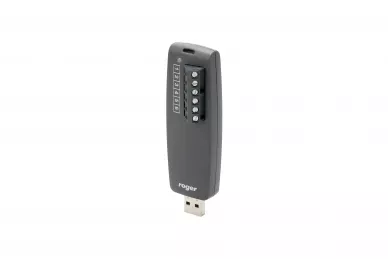

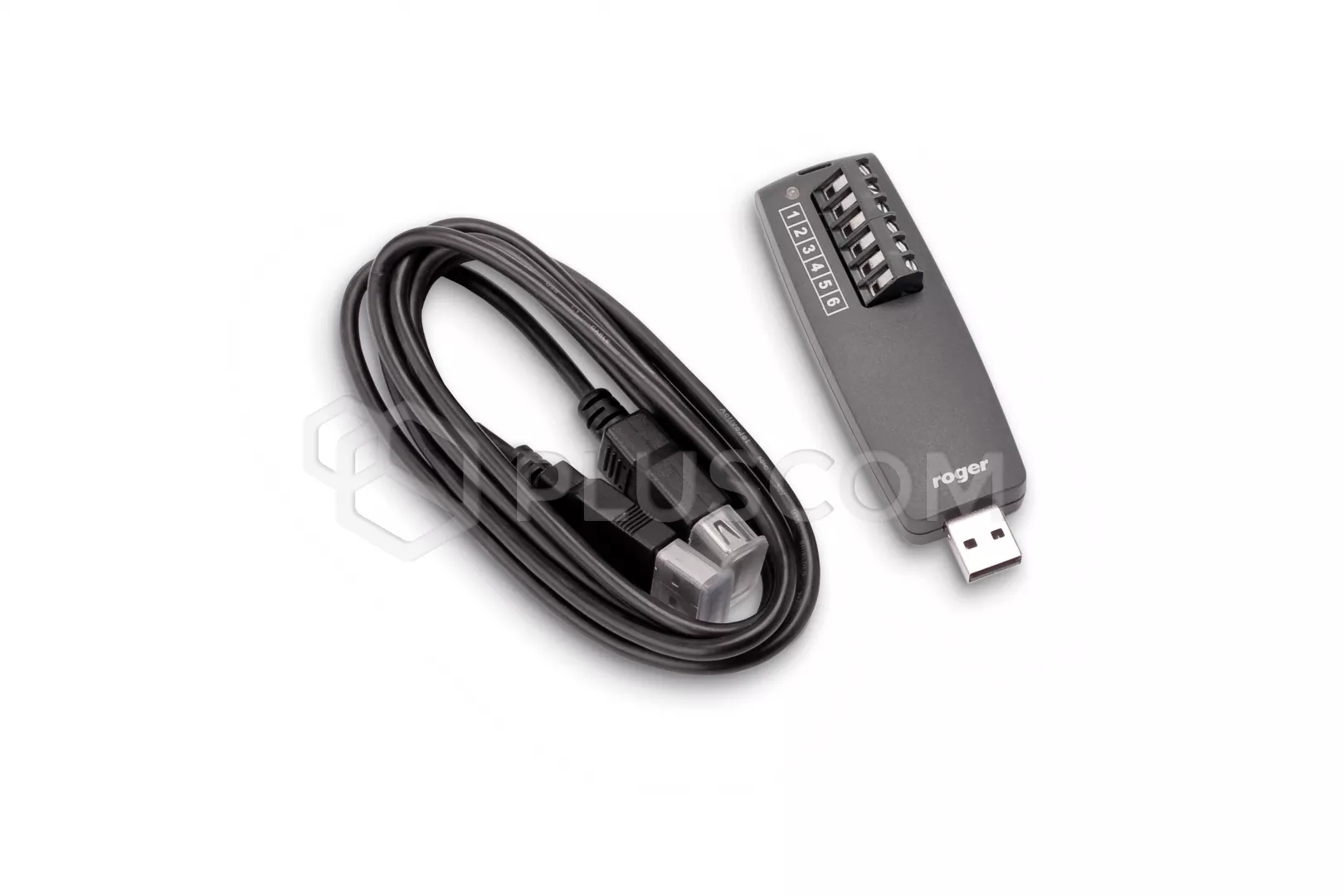

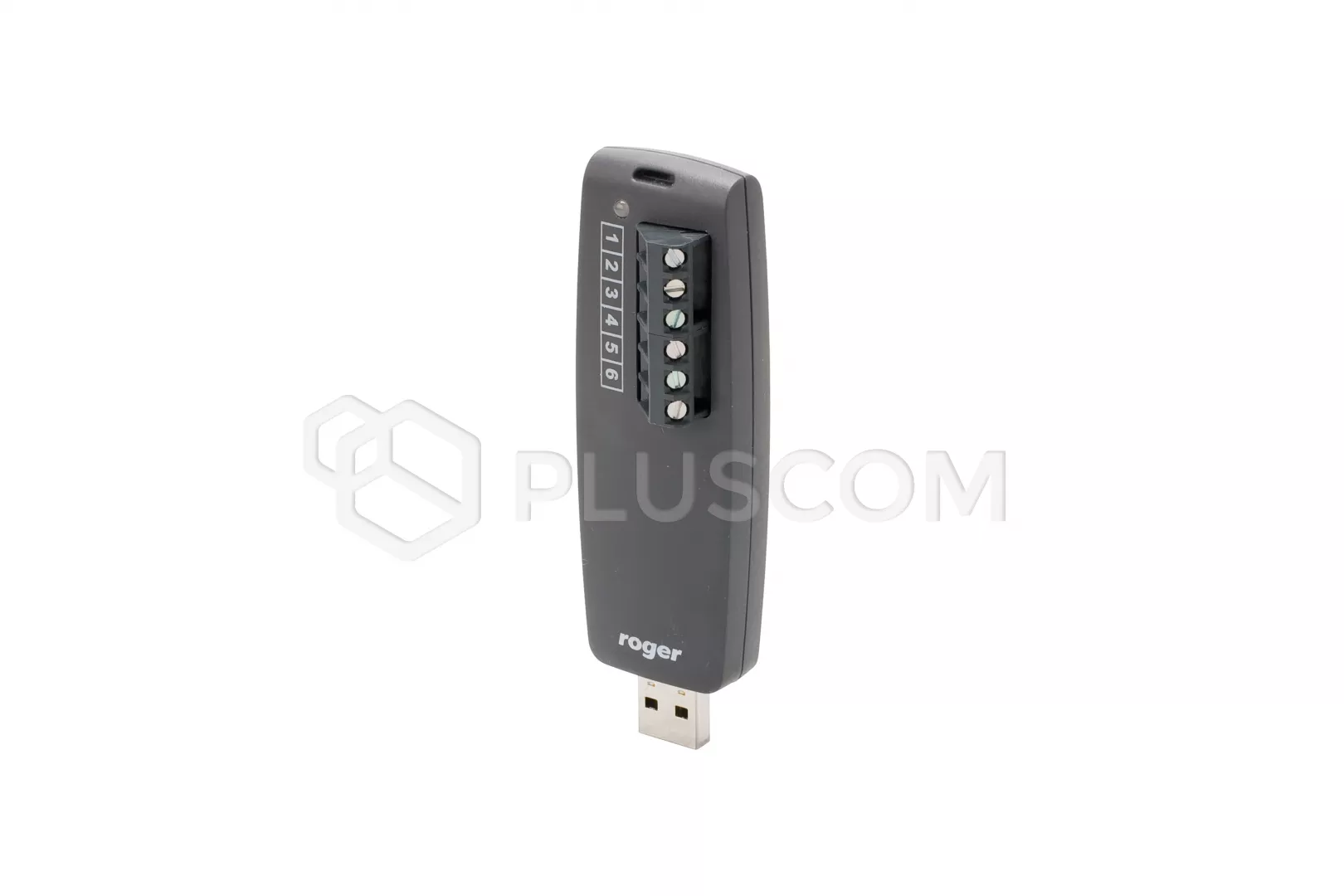

RUD-1 est une interface de communication USB/RS485 portable et universelle pour les dispositifs de contrôle d'accès Roge. Il est alimenté par un port série USB ainsi que par un convertisseur de tension interne avec une sortie 12VDC/120mA, qui peut être utilisé pour alimenter le dispositif en cours de programmation sans avoir besoin d'une alimentation externe.

L'interface RUD-1 peut être utilisée dans les scénarios suivants :

• communication avec le système RACS 4 en tant que convertisseur USB-RS485
• pour la configuration et le fonctionnement des contrôleurs d'accès des séries PRxx1 et PRxx2 à partir du logiciel PR Master
• pour la configuration et le fonctionnement des lecteurs de proximité des séries PRTxxEM et PRTxxMF au niveau du logiciel RARC
• pour la mise à jour du firmware des contrôleurs des séries PRxx1 et PRxx2 au moyen du logiciel Roger ISP
• pour la mise à jour du firmware des lecteurs des séries PRTxxEM et PRTxxMF à l'aide du logiciel Roger ISP
• dans des applications tierces comme convertisseur USB/RS485 ou USB/RS232

La transmission selon le standard RS485 s'effectue sur deux lignes marquées respectivement A et B. Le contrôle de flux (contrôle émission-réception) est effectué automatiquement selon le principe suivant : par défaut, les lignes A et B sont réglées en mode réception et passent automatiquement en mode émission dès que des données sont transmises par le PC. Le retour des lignes en mode réception s'effectue immédiatement lorsque la mémoire tampon d'émission du port série est vidée.
Lignes TXD et RXD sont utilisées lorsque l'interface RUD-1 coopère avec les lecteurs des séries PRTxxEM et PRTxxMF.
Lignes RTS et CTS peuvent être utilisées pour améliorer la communication entre l'ordinateur équipé du logiciel PR Master et le système de contrôle d'accès RACS4. Leur utilisation est facultative et leurs effets ne sont visibles que dans le cas de systèmes équipés d'une centrale CPR-32SE fonctionnant avec un minimum de 15-20 contrôleurs d'accès.

RUD-1 peut être utilisé dans le système Roger ainsi que dans les applications d'autres fabricants comme convertisseur USB/RS485 et USB/RS232 et est supporté par les versions suivantes du logiciel :

• PR Master 4.3 et supérieur
• RARC 1.3 et supérieur
• RogerISP 4.0 et supérieur

SPÉCIFICATIONS TECHNIQUES

• alimentation : 5 VDC directement à partir du port USB
• consommation moyenne de courant : 30 mA (sans charge externe sur les bornes de sortie 12VDC)
• courant de sortie maximal : 12VDC 120mA
• contrôle de flux sur RS485 : automatique
• Longueur du câble USB : max. 5 m
• Longueur du bus RS485 : max. 1200 m
• température de fonctionnement : 0°C ~ +55°C
• dimensions : 88x30.5x14.5mm
• poids : approx. 30g
