Roger MCX2-BRD Ekspander we/wy

Roger MCX2-BRD Ekspander we/wy

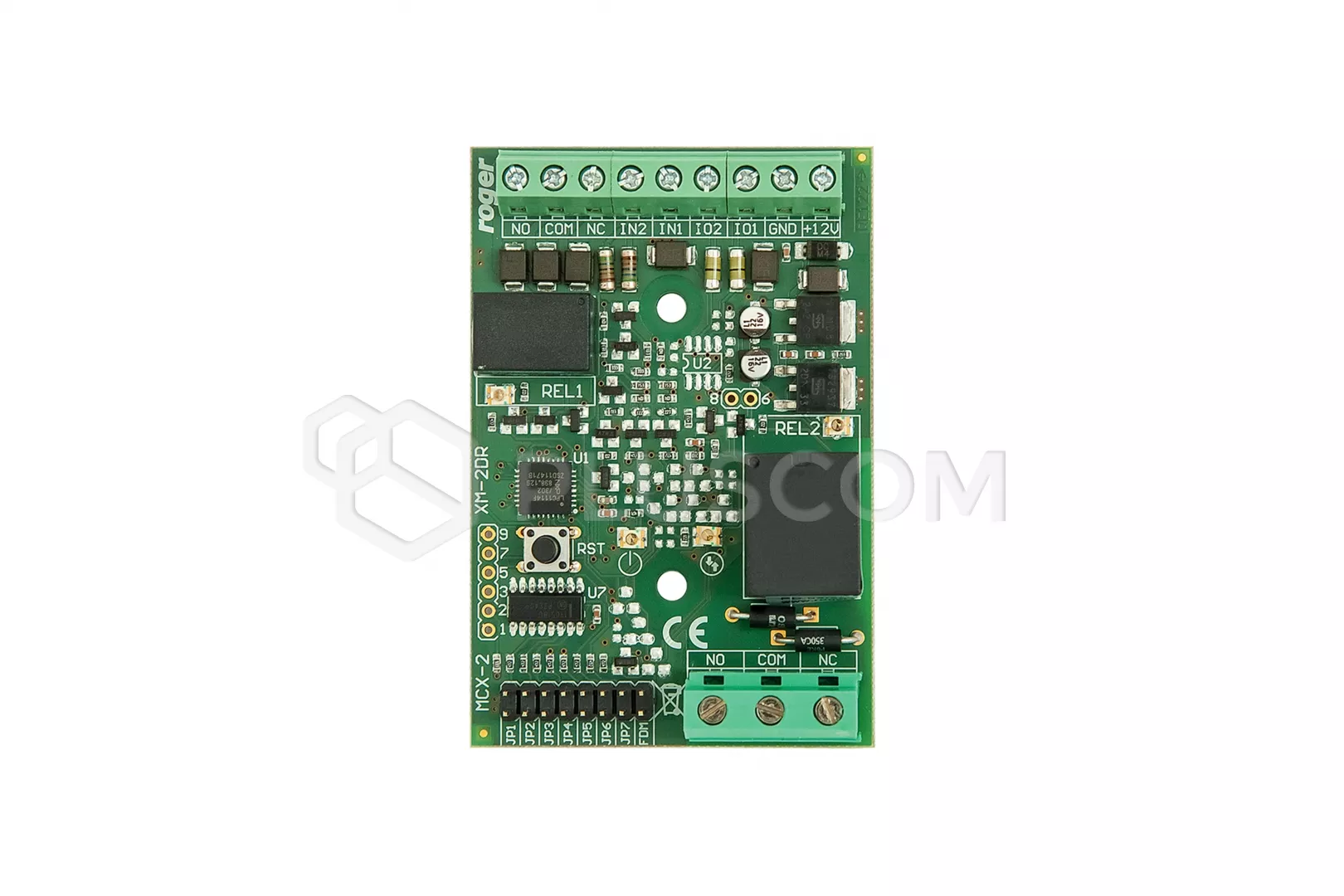

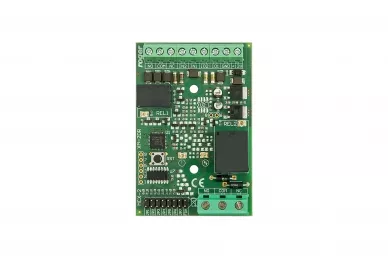

MCX2-BRD to moduł rozszerzeń we/wy, który posiada dwie dwustronne linie wejściowe i dwa wyjścia przekaźnikowe.
Urządzenie umożliwia zwiększenie ilości dostępnych linii wejściowych oraz wyjściowych w systemie. Linie te są wykorzystywane m.in. do podłączenia zamków, czujników, przycisków, urządzeń sygnalizacyjnych, itp.

CECHY:

• definiowany czas reakcji wejść
• możliwość pracy wejść w trybie Double Wiring
• sygnalizacja stanu załączenia wyjścia na wskaźniku LED
• definiowanie polaryzacji spoczynkowej linii wyjściowej
• konfiguracja oraz aktualizacja oprogramowania przez RS485
• zasilanie 12 VDC

Ekspander wymaga zasilania z napięcia stałego w zakresie 11-15V doprowadzonego z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 (wyjście zasilania AUX) lub z osobnego zasilacza.

Konfigurowanie urządzenia oraz aktualizację oprogramowania wbudowanego (firmware) dokonamy za pośrednictwem interfejsu RS485 i programu RogerVDM (Windows).

DANE TECHNICZNE:

• znamionowe napięcie zasilania modułu:
• • nominalne 12VDC
  • dopuszczalne 10-15VDC
• pobór prądu: 30mA (bez załączonych przekaźników)
• wyjście przekaźnikowe 1,5 A/30 VDC
• wyjście przekaźnikowe 5 A/30 VDC
• stopień ochrony: IP20
• klasa środowiskowa: I
• temperatura pracy: +5°C- +40°C
• wymiary: 80x54x20mm
• waga: 50g
