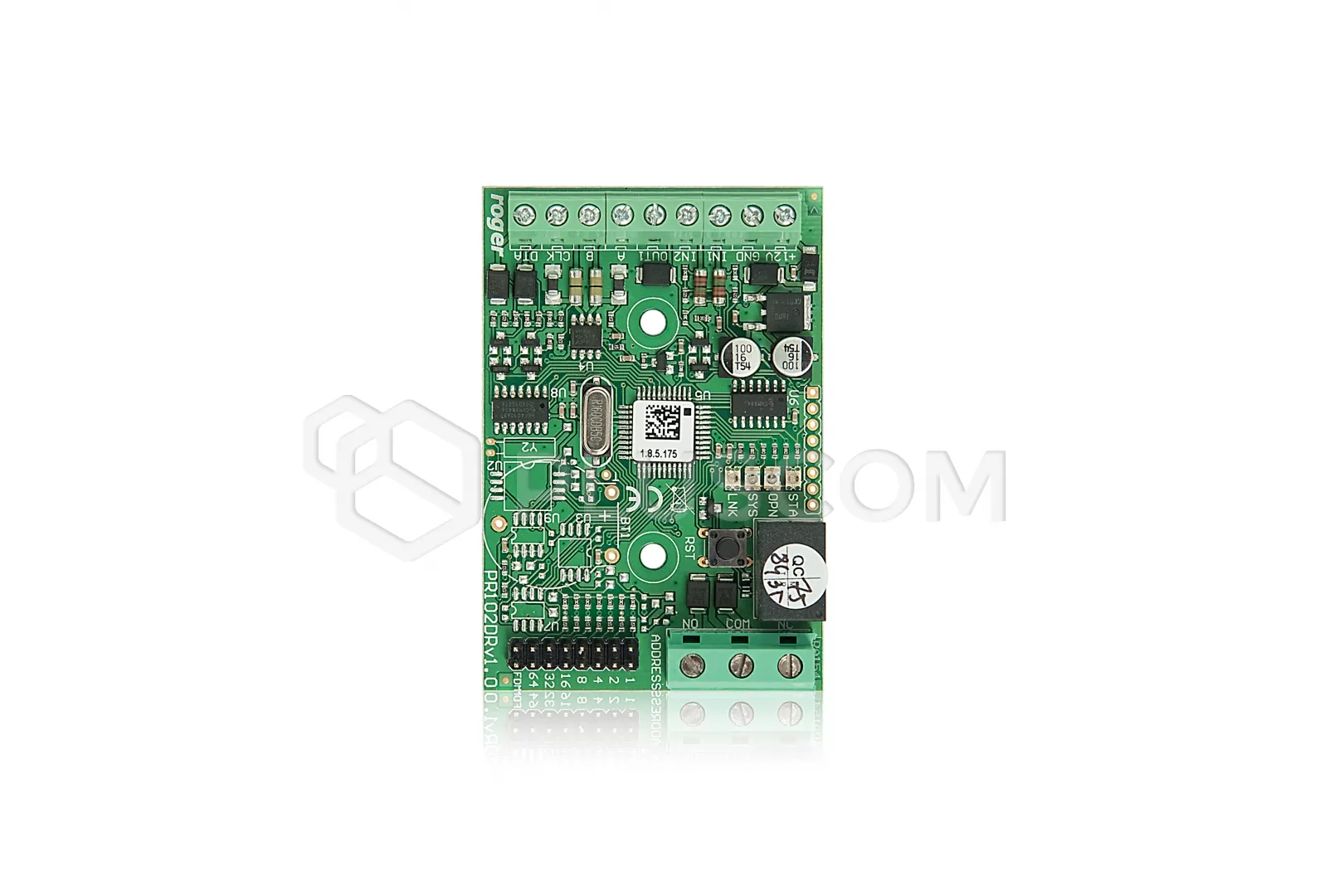

Roger MCX102-BRD Ekspander 1 przejścia

Roger MCX102-BRD Ekspander 1 przejścia

MCX102-BRD to ekspander we/wy dedykowany do systemu RACS 5.
Współpracuje z dwoma czytnikami serii PRT (interfejs RACS CLK/DTA) lub jednm czytnikiem z interfejsem Wiegand 24..66 bit.
Interfejs Wiegand może być wykorzystywany do komunikacji z czytnikami i terminalami innych producentów. Komunikacja Wiegand jest realizowana poprzez linie wejściowe (IN1, IN2) ekspandera i pozwala ona na obsługę 1 czytnika
Dołączone urządzenia możemy wykorzystać na tych samych zasadach co czytniki serii MCT dołączane bezpośrednio do magistrali RS485 kontrolera.

Komunikację ekspandera z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115.
MCX102-BRD wymaga zasilania 12VDC.

CECHY

• 2 wejścia typu NO/NC
• 1 wyjście przekaźnikowe NO/NC 1,5 A/30 V
• 1 wyjście tranzystorowe 150 mA/15 VDC
• możliwość dołączenia dwóch czytników serii PRT (interfejs RACS CLK/DTA)
• możliwość dołączenia czytnika Wiegand 24..66 bit
• interfejs RS485
• interfejs Wiegand
• interfejs RACS CLK/DTA
• konfiguracja oraz aktualizacja oprogramowania przez RS485
• trzy wskaźniki LED
• możliwość montażu na szynie DIN
• zaciski śrubowe

PARAMETRY TECHNICZNE

• napięcie zasilania:
• • nominalne 12VDC
  • dopuszczalne 10-15VDC
• średni pobór prądu: 40mA
• odległości:
• • do 1200 m długości magistrali RS485 pomiędzy kontrolerem a ekspanderem
  • do 150 m pomiędzy ekspanderem a terminalami PRT lub Wiegand
• klasa środowiskowa: I
• stopień ochrony: IP20
• temperatura pracy: +5°C ~ +40°C
• wymiary: 80x54x20mm
• waga: 50g
