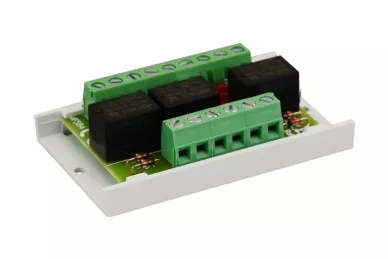

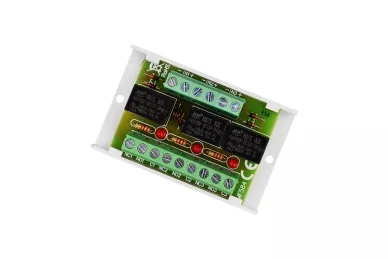

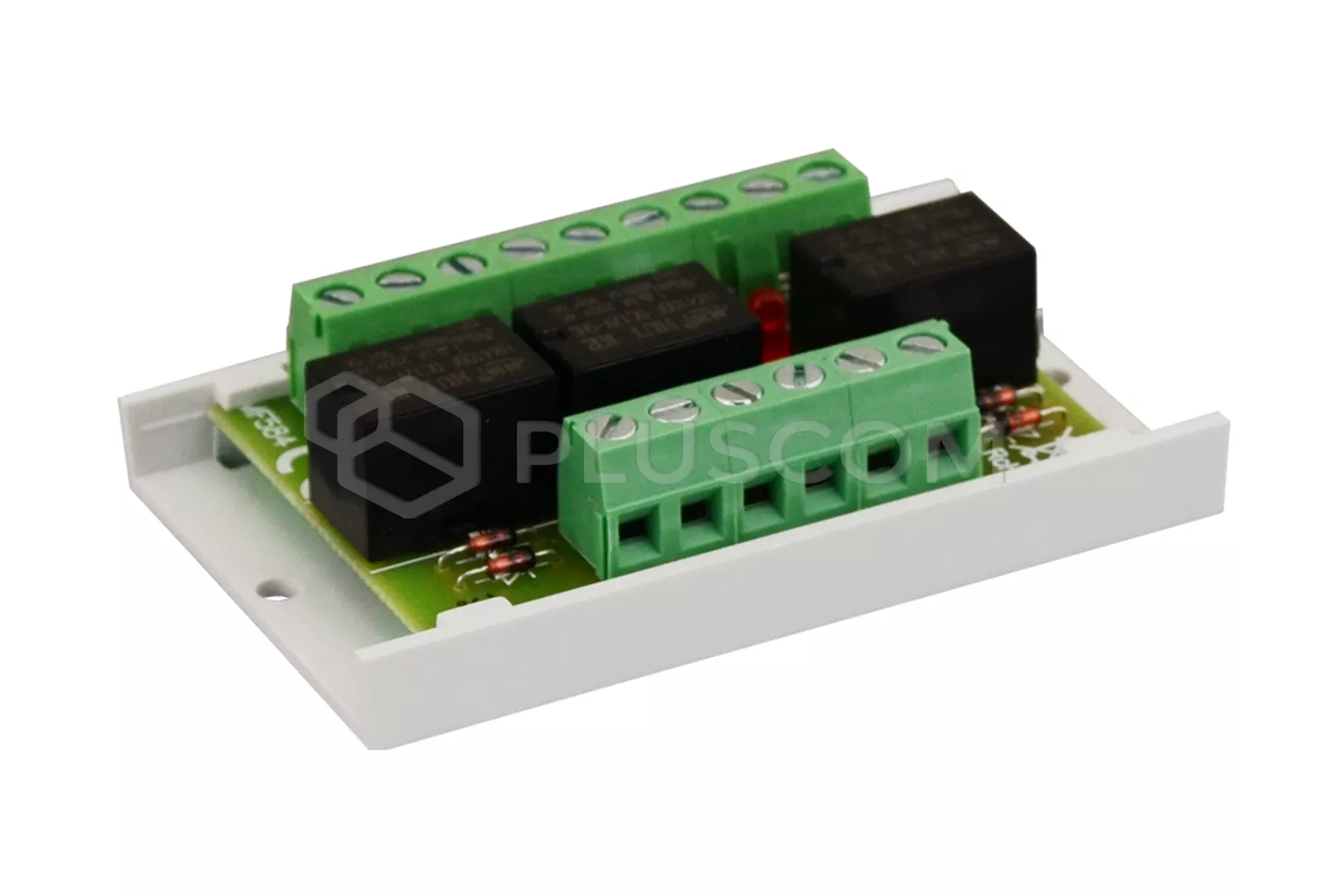

Moduł przekaźnikowy Pulsar AWZ528

45,51 PLN zawiera 23.00% VAT
Kod produktu: #10652
Producent: Pulsar
  • Liczba przekaźników: 3
  • Prąd sterowania cewki: 17mA 12V DC
  • Obciążenie styków: 1A 30V DC/50V AC
  • Napięcie cewki: 10-14V DC
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Moduł przekaźnikowy Pulsar AWZ624 Moduł przekaźnikowy Pulsar AWZ 622 Moduł przekaźnikowy Pulsar AWZ 520 Moduł przekaźnikowy Pulsar AWZ 529 Moduł przekaźnikowy Pulsar AWZ612

PU3 Moduł przekaźnikowy AWZ528

Moduł przekaźnikowy Pulsar AWZ528

Moduł przekaźnikowy Pulsar AWZ528


ZASTOSOWANIE:
Moduł przekaźnikowy PU3 AWZ 528 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 1mm2. Czerwone diody LED L1÷L3 sygnalizują stan załączenia przekaźnika

PARAMETRY TECHNICZNE:
  • napięcie cewki przekaźnika: 10-14V DC/AC
  • prąd cewki: 17mA 12V DC
  • ilość przekaźników: 3
  • rezystancja cewki: 720 OHM (-/+10%)
  • moc cewki: 200mW
  • czas załączenia/wyłączenia: 10ms/5ms (-/+5%)
  • obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 1A
  • wymiary: 70x43x20mm
  • waga: 0.06g
Moduł przekaźnikowy Pulsar AWZ528

Moduł przekaźnikowy Pulsar AWZ528


MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

Moduł przekaźnikowy Pulsar AWZ528

Moduł przekaźnikowy Pulsar AWZ528

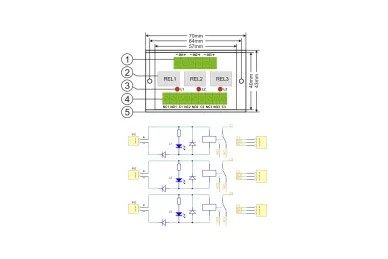

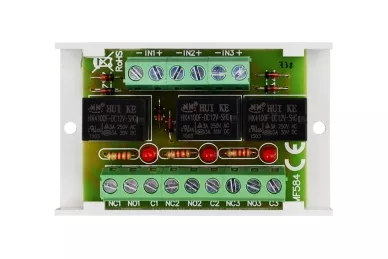

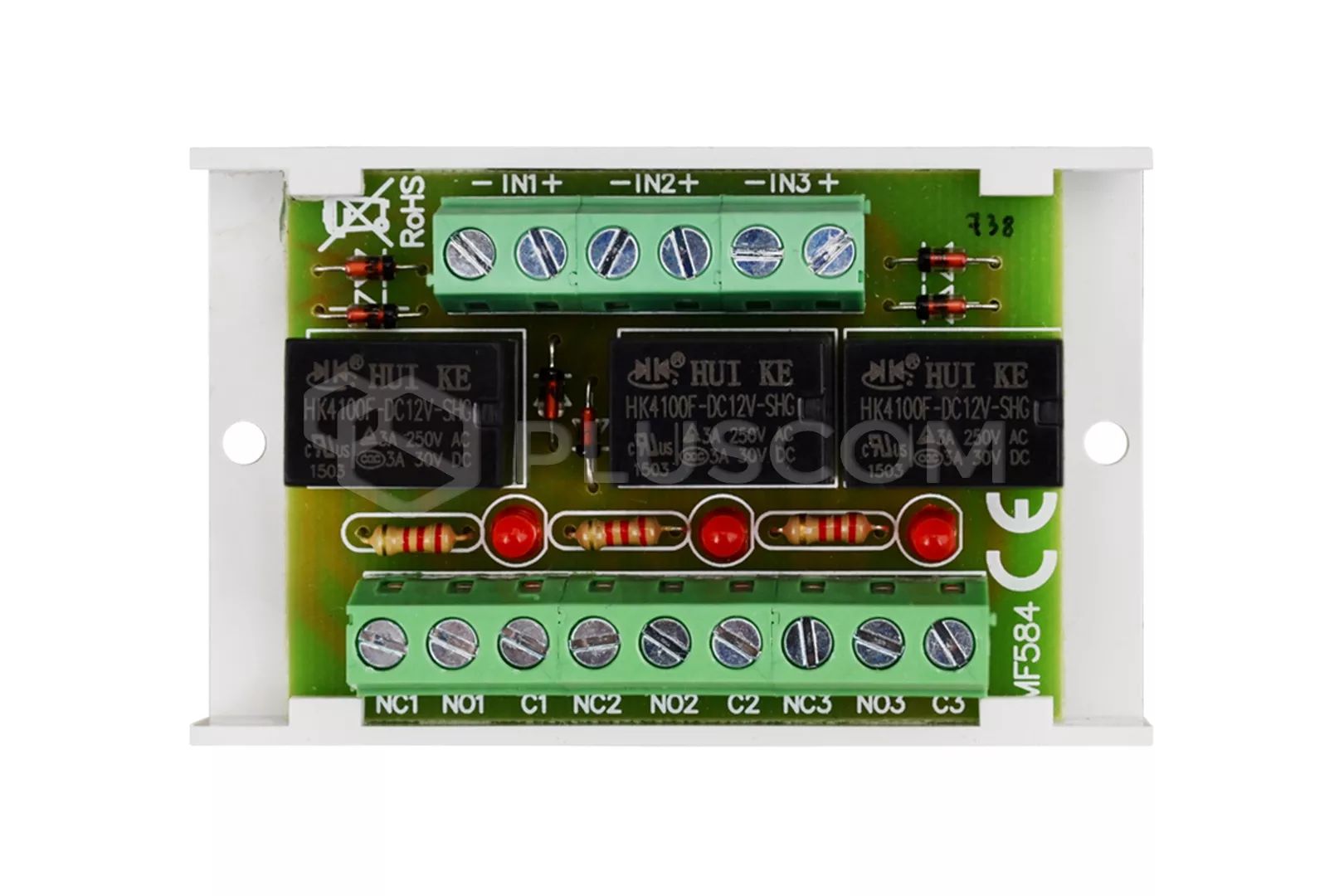

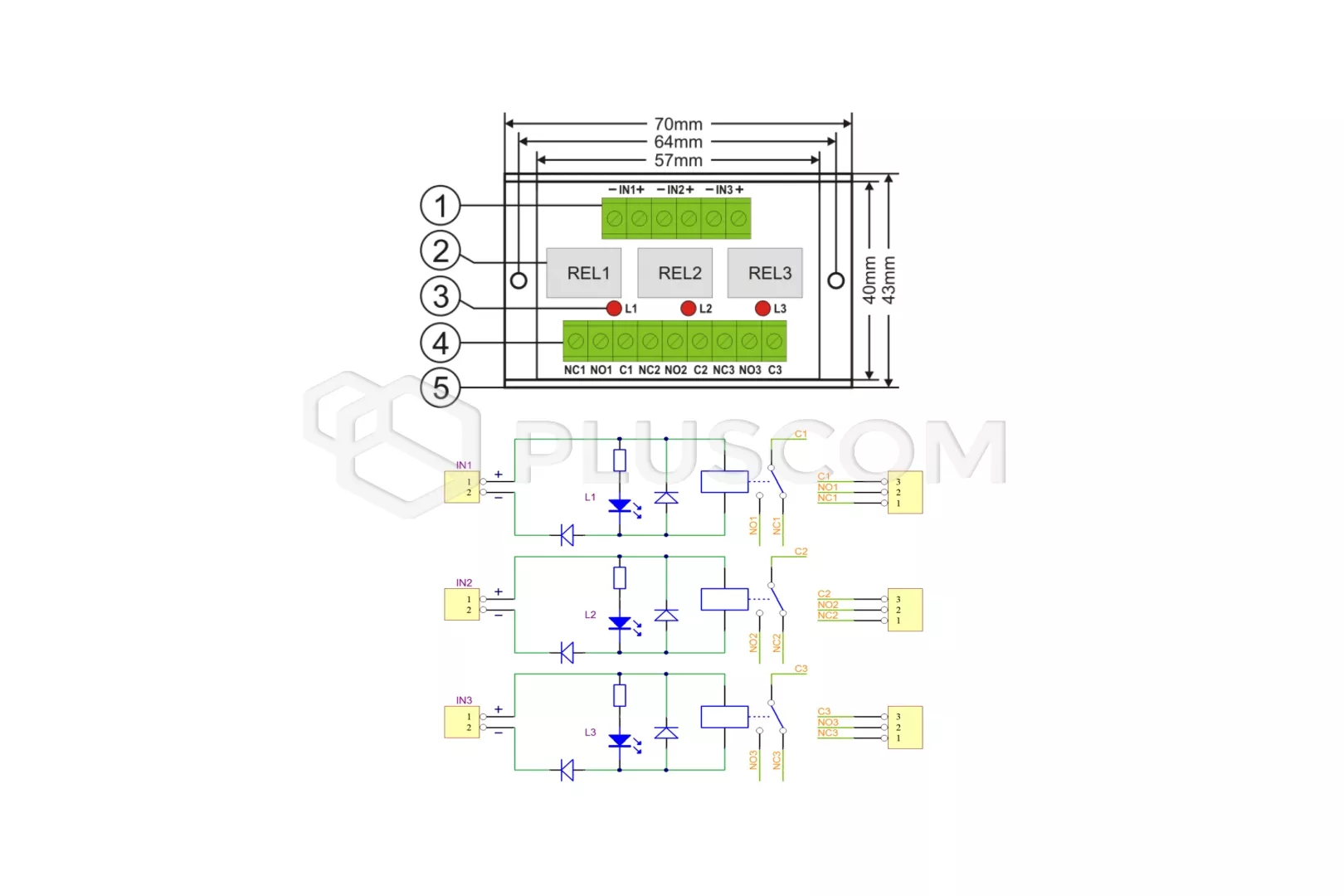

OPIS MODUŁU:
  1. IN1÷IN3 - wejścia zasilania cewek przekaźników
  2. REL1÷REL3 - przekaźniki
  3. L1÷L3 diody LED czerwone (sygnalizujące działanie przekaźnika)
  4. Zaciski wyjściowe przekaźników:
    NC – zacisk normalnie zamknięty
    NO – zacisk normalnie otwarty
    C – zacisk wspólny
  5. Listwa montażowa
Materiały do pobrania
Karta Katalogowa 0.18 MB
Deklaracja CE 0.32 MB
Instrukcja 0.25 MB
