Moduł przekaźnikowy Pulsar AWZ 520

Sposób montażu: taśma samoprzylepna lub wkręty

Widok ogólny modułu, schemat elektryczny:

72,57 PLN zawiera 23.00% VAT

Dodaj do koszyka

W magazynie, wyślemy dzisiaj!

Kod produktu: #10646

Producent: Pulsar

Zapytaj o ten produkt

Liczba przekaźników: 5
Liczba zestyków: 1
Napięcie cewki: 10-14V DC

Dostawa i podatek:

Polska VAT: 23.00% zmień

Koszt wysyłki od:

9,99 PLN

Produkty uzupełniające:

Moduł przekaźnikowy AWZ520 (Moduł przekaźnikowy MP5)

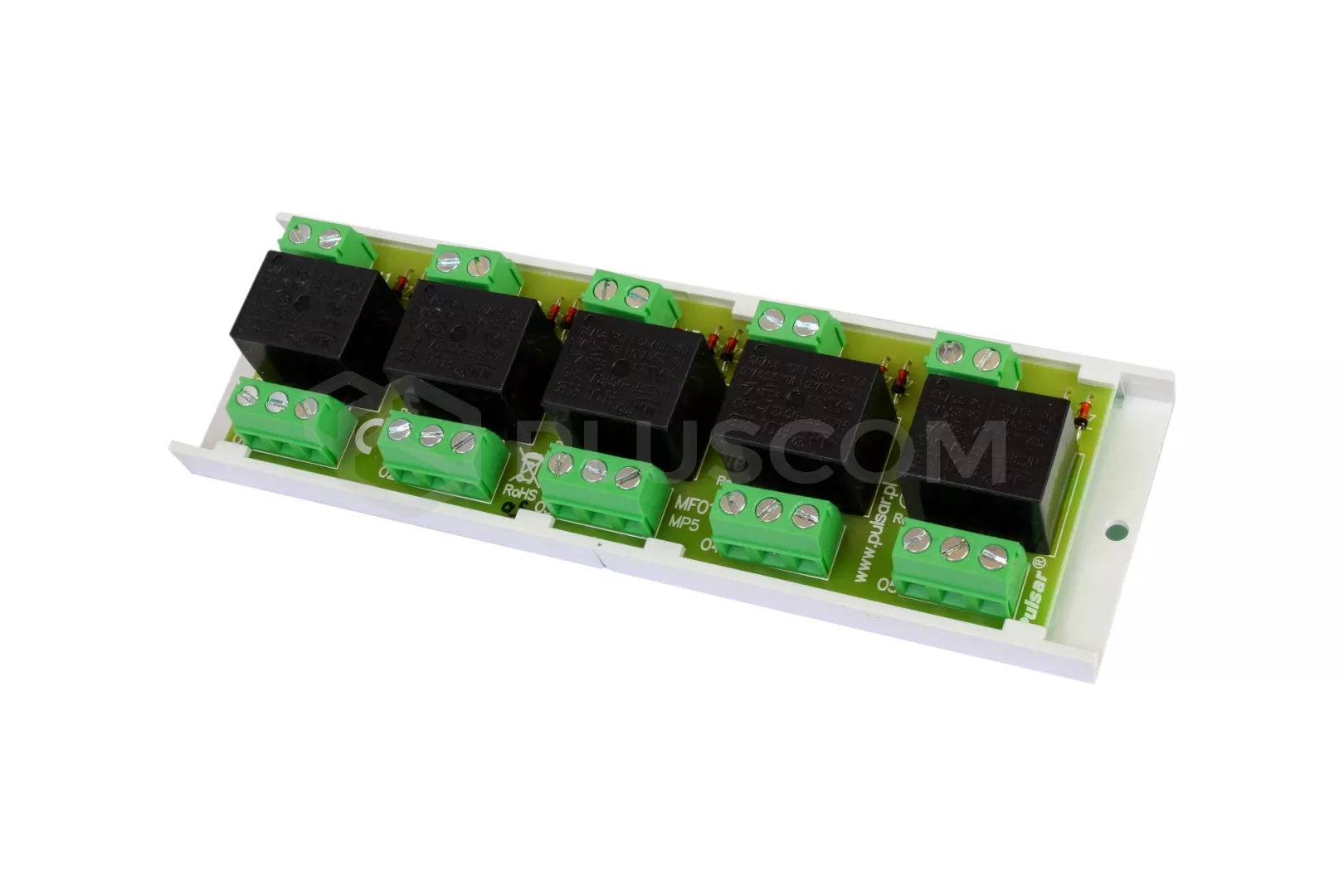

Moduł przekaźnikowy Pulsar AWZ 520

ZASTOSOWANIE:
Moduł przekaźnikowy MP5 AWZ 520 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

PARAMETRY TECHNICZNE:

napięcie cewki przekaźnika: DC 10-14V
prąd cewki: 37mA 12V DC
ilość przekaźników: 5
obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 2A
wymiary: 140x43x25(h)mm
waga: 93g

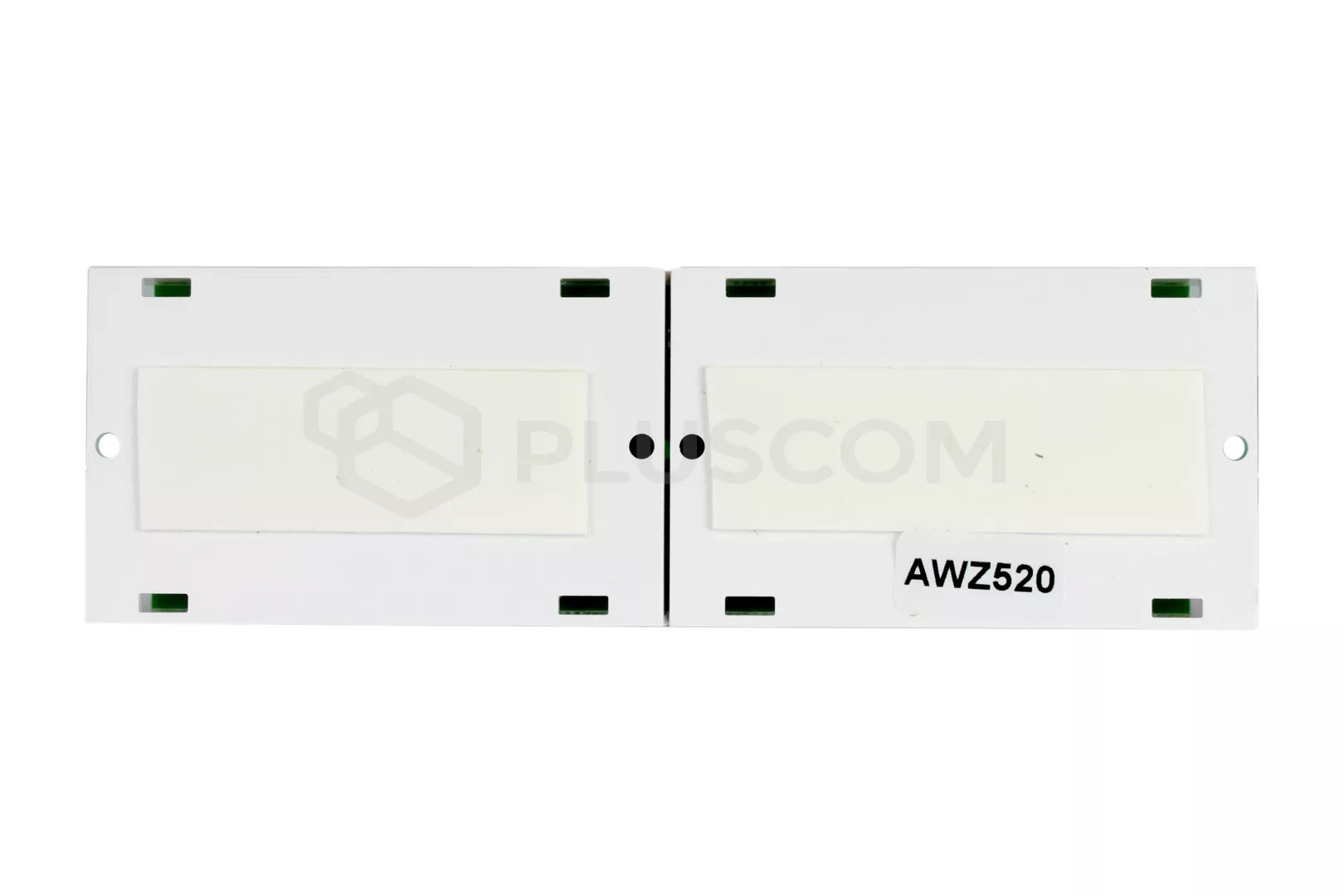

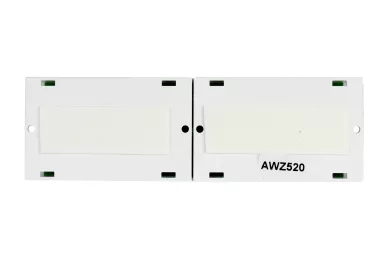

Sposób montażu: taśma samoprzylepna lub wkręty

MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

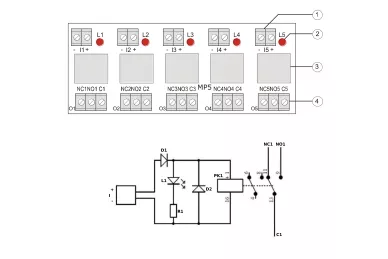

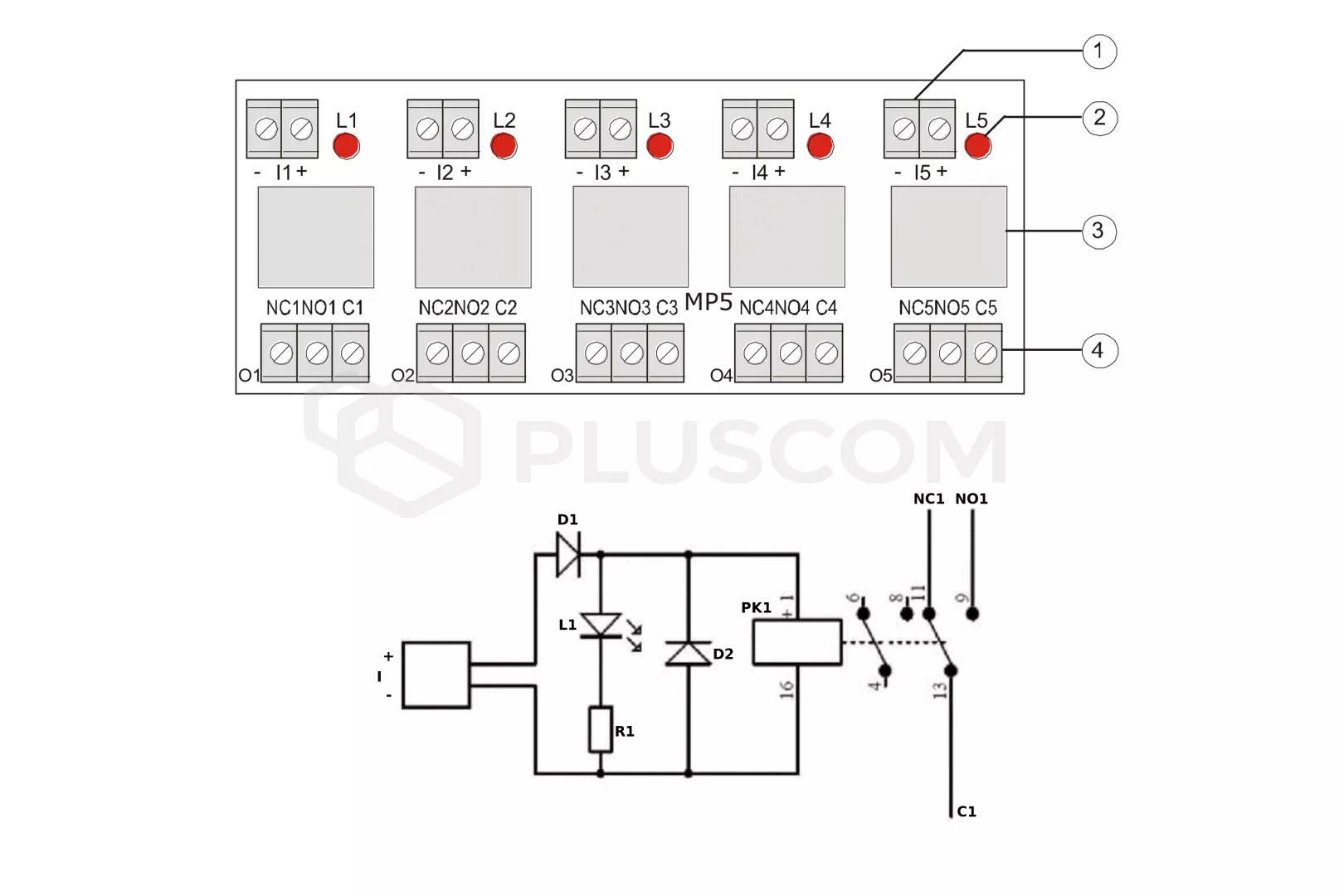

Widok ogólny modułu, schemat elektryczny:

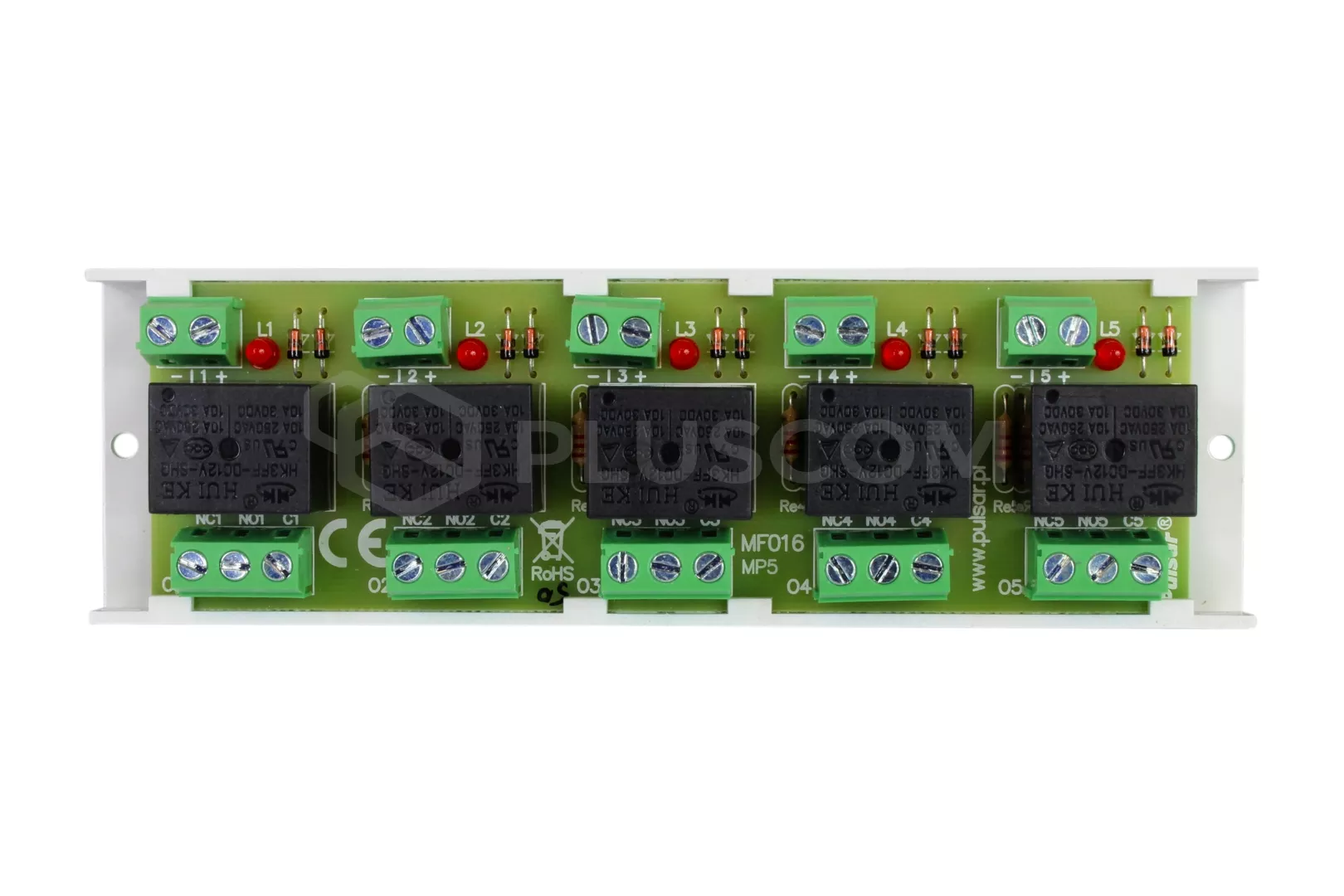

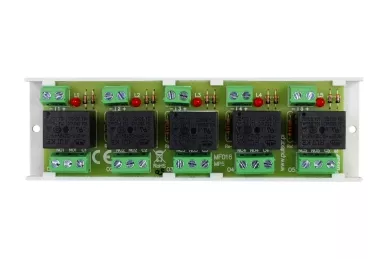

OPIS MODUŁU:

zaciski wejściowe modułu
dioda LED sygnalizuje działanie przekaźnika
przekaźnik
zaciski wyjściowe przekaźnika

ZACISKI MODUŁU:

+/- I1-I5, zaciski sterujące działaniem przekaźnika
C1-C5 - zacisk wspólny przekaźnika
NO1-NO5 - zacisk normalnie otwarty przekaźnika
NC1-NC5 - zacisk normalnie zamknięty przekaźnika

Materiały do pobrania

Karta Produktu 0.08 MB

Instrukcja 0.27 MB

Deklaracja CE 0.14 MB
