Moduł przekaźnikowy Pulsar AWZ624

Moduł przekaźnikowy AWZ624 MP-2/24V

ZASTOSOWANIE:
Moduł przekaźnikowy AWZ624 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.
Diody LED sygnalizują działanie przekaźników.

PARAMETRY TECHNICZNE:

• napięcie cewki przekaźnika: 20-28V DC
• prąd cewki: 18mA 24V DC
• ilość przekaźników: 2

• obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 2A
• czas załączenia/wyłączenia: 15ms/8ms
• wymiary: 70x43x22(h)mm
• waga: 60g

MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.

Moduł przekaźnikowy Pulsar AWZ624

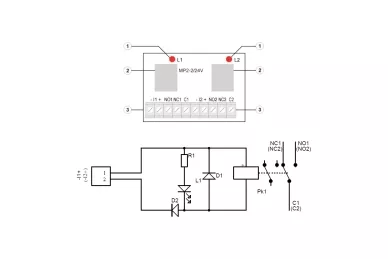

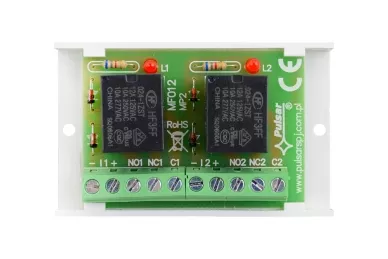

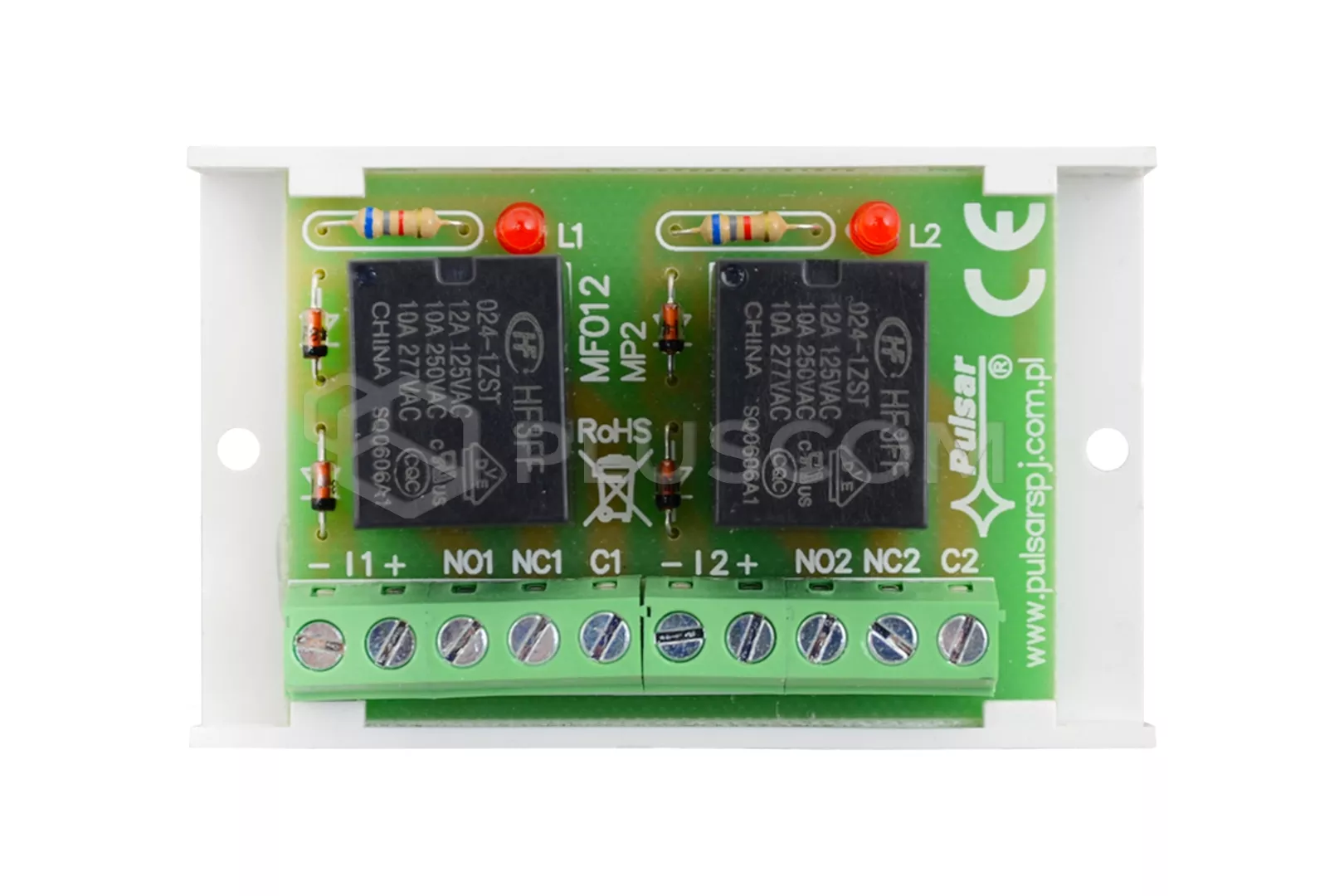

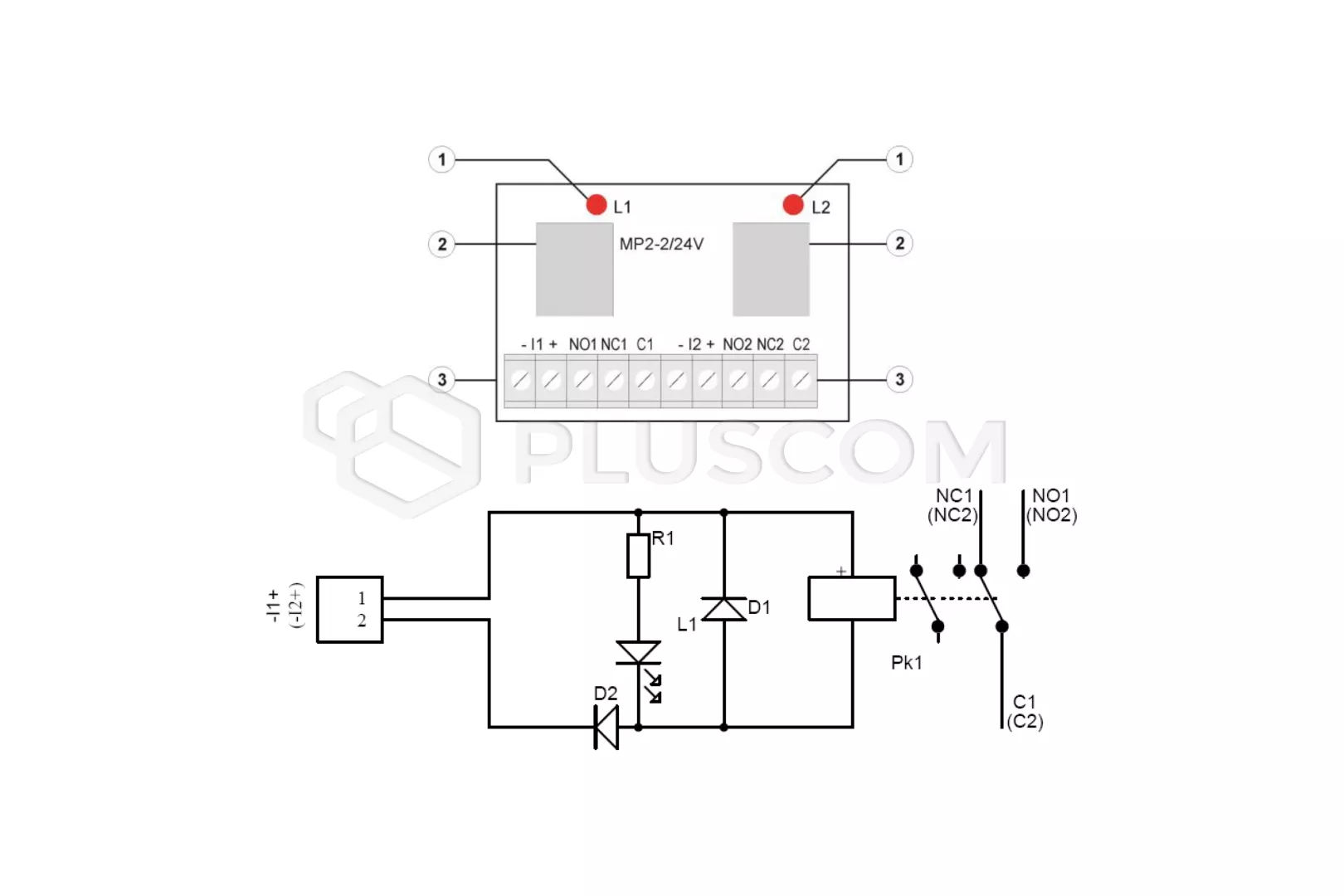

OPIS MODUŁU: diody LED sygnalizujące działanie przekaźników przekaźniki zaciski modułu ZACISKI MODUŁU: -I+ wejścia napięcia sterującego działaniem przekaźnika C1, C2 - zacisk wspólny przekaźnika NO1, NO2 - zacisk normalnie otwarty przekaźnika NC1, NC2 - zacisk normalnie zamknięty przekaźnika
