Moduł przekaźnikowy Pulsar AWZ612

36,90 PLN zawiera 23.00% VAT
Kod produktu: #10679
Producent: Pulsar
  • Liczba przekaźników: 1
  • Napięcie zasilania modułu 12VDC
  • Obciążenie styków: 1A 30V DC/50V AC
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Moduł przekaźnikowy Pulsar AWZ624 Moduł przekaźnikowy Pulsar AWZ 622 Moduł przekaźnikowy Pulsar AWZ 520 Moduł przekaźnikowy Pulsar AWZ 529 Moduł przekaźnikowy Pulsar AWZ528

MP1E Moduł przekaźnikowy AW612

Moduł przekaźnikowy Pulsar AWZ612

Moduł przekaźnikowy Pulsar AWZ612


ZASTOSOWANIE:
Moduł przekaźnikowy MP1E AWZ 612 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Z jego pomocą sterujemy i sygnalizujemy stany w systemach alarmowych, kontroli dostępu. znajduje również swoje zastosowanie w sterowaniu urządzeniami, które poprzez wyjścia OC systemów alarmowych, mają duży pobór prądu. AWZ612 dodatkowo zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku dowyjść modułu.

PARAMETRY TECHNICZNE:
  • napięcie zasilania modułu: 12VDC (10V DC-14V DC)
  • pobór prądu: 25 mA max.
  • ilość przekaźników: 1
  • obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 1A
  • wymiary: 40x43x20mm
  • waga: 0.04g
Moduł przekaźnikowy Pulsar AWZ612

Moduł przekaźnikowy Pulsar AWZ612

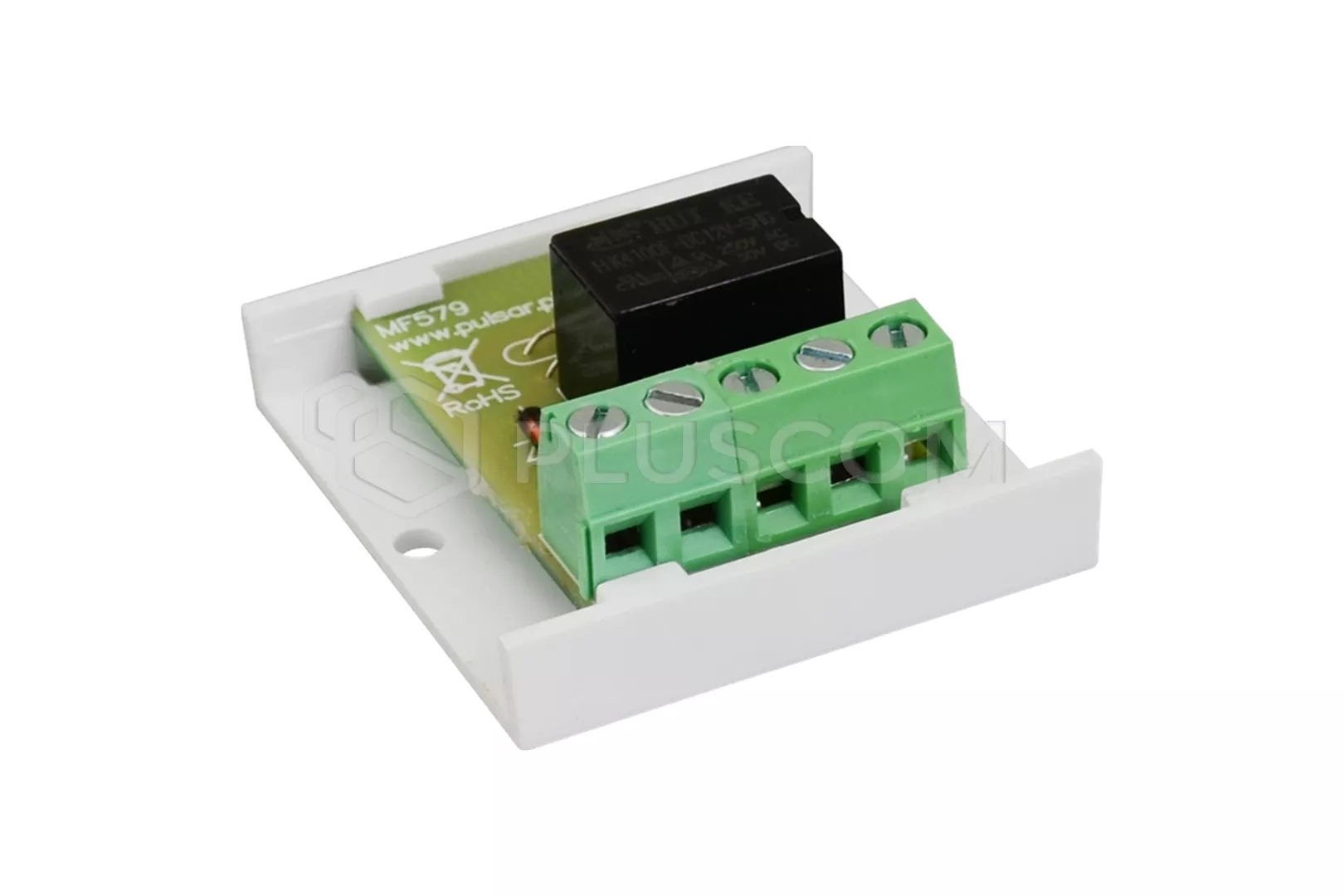

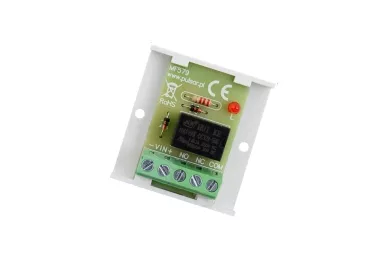

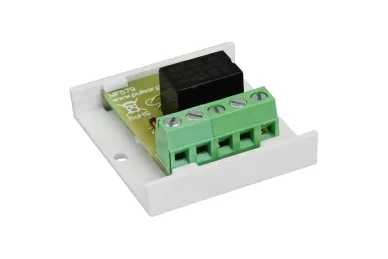

MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

Moduł przekaźnikowy Pulsar AWZ612

Moduł przekaźnikowy Pulsar AWZ612

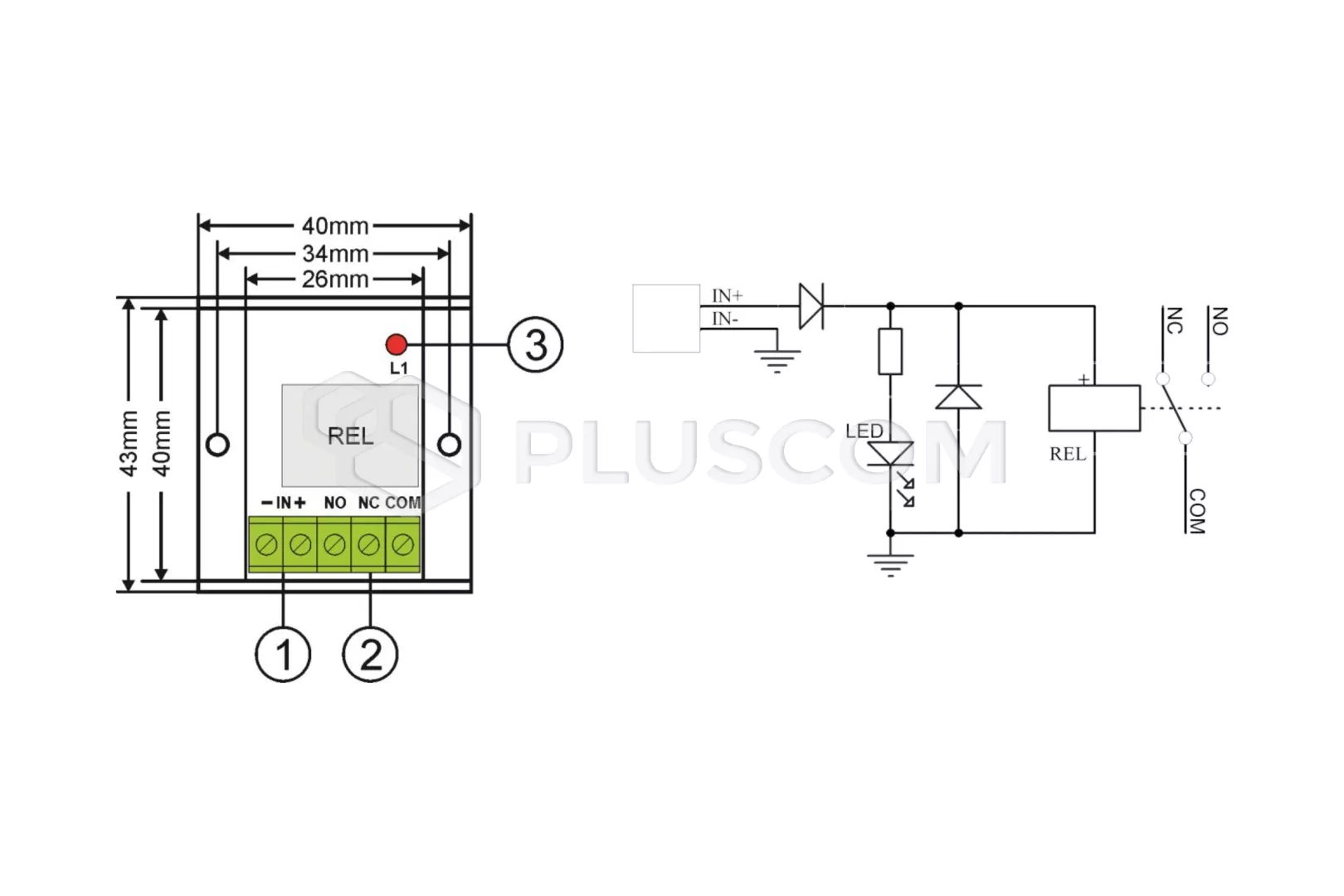

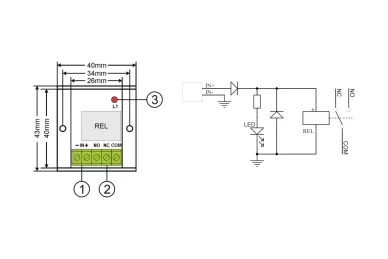

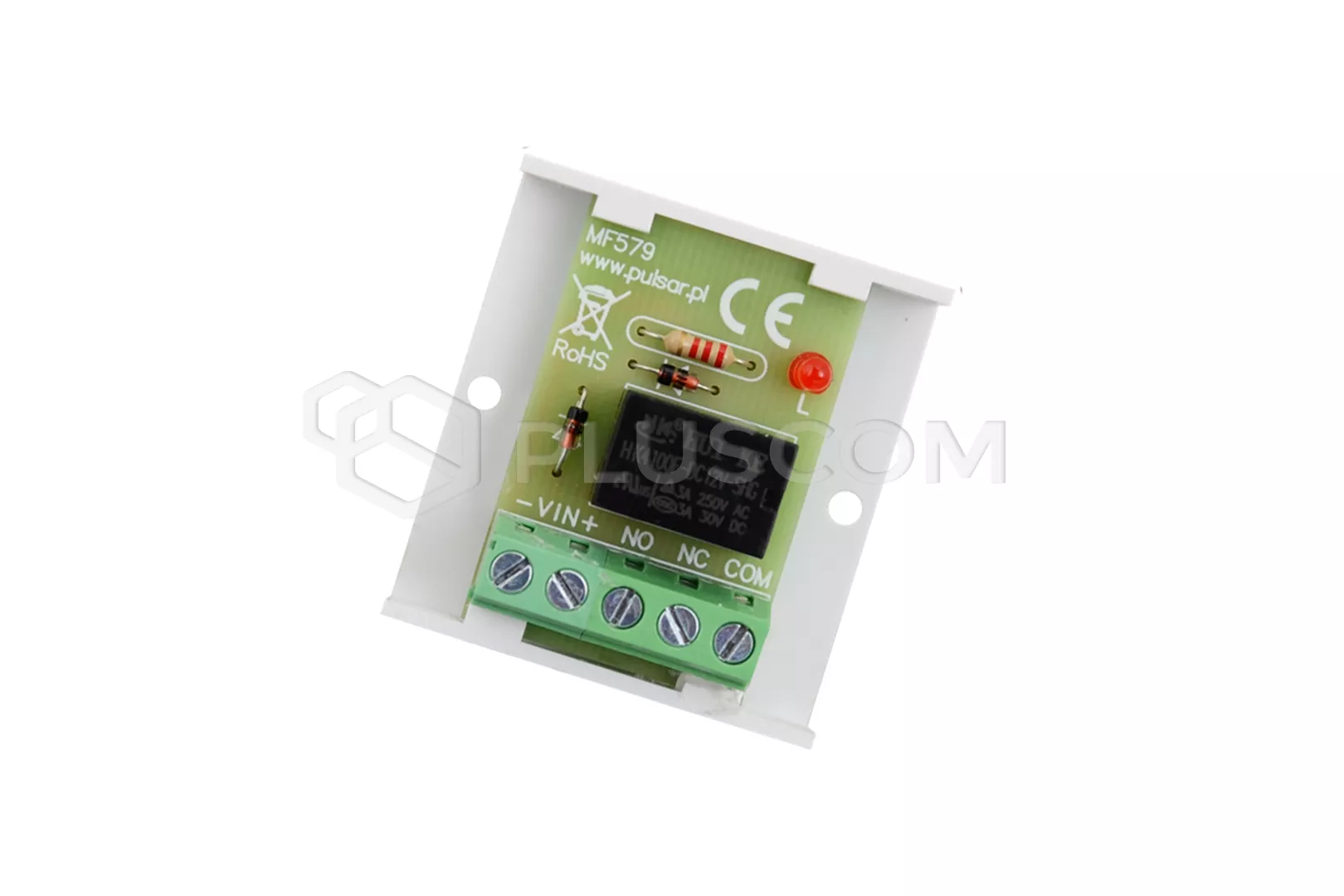

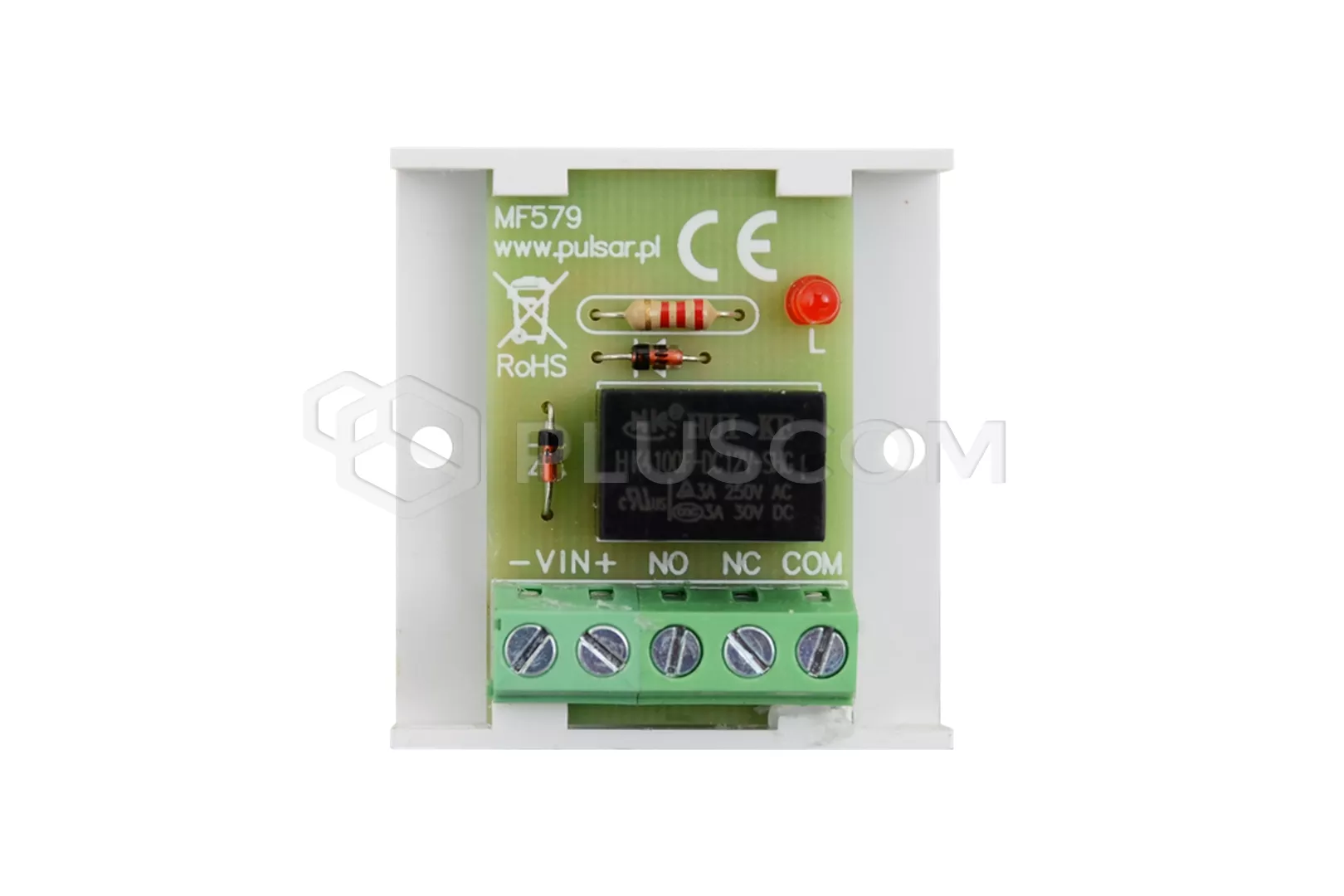

OPIS MODUŁU:
  1. +IN - wejście zasilania modułu
  2. Styki przekaźnika:
    NC – zacisk normalnie zamknięty
    NO – zacisk normalnie otwarty
    COM – zacisk wspólny
  3. Sygnalizacja optyczna LED:
    L1 (czerwona) świeci: styki COM, NO zwarte
    nie świeci: styki COM, NC zwarte
Materiały do pobrania
Karta Katalogowa 0.12 MB
Deklaracja CE 0.32 MB
Instrukcja 0.23 MB
