Moduł przekaźnikowy Pulsar AWZ 529

Sposób montażu: taśma samoprzylepna lub wkręty

36,90 PLN zawiera 23.00% VAT

Dodaj do koszyka

W magazynie, wyślemy dzisiaj!

Kod produktu: #10653

Producent: Pulsar

Zapytaj o ten produkt

Liczba przekaźników: 2
Liczba zestyków: 1
Napięcie cewki: 10-14V DC

Dostawa i podatek:

Polska VAT: 23.00% zmień

Koszt wysyłki od:

9,99 PLN

Produkty uzupełniające:

Moduł przekaźnikowy AWZ529 (Moduł przekaźnikowy MP2)

Moduł przekaźnikowy Pulsar AWZ 529

ZASTOSOWANIE:
Moduł przekaźnikowy MP2 AWZ 529 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

PARAMETRY TECHNICZNE:

napięcie cewki przekaźnika: DC 10-14V
prąd cewki: 37mA 12V DC
ilość przekaźników: 2
obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 2A
wymiary: 70x43x22(h)mm
waga: 44g

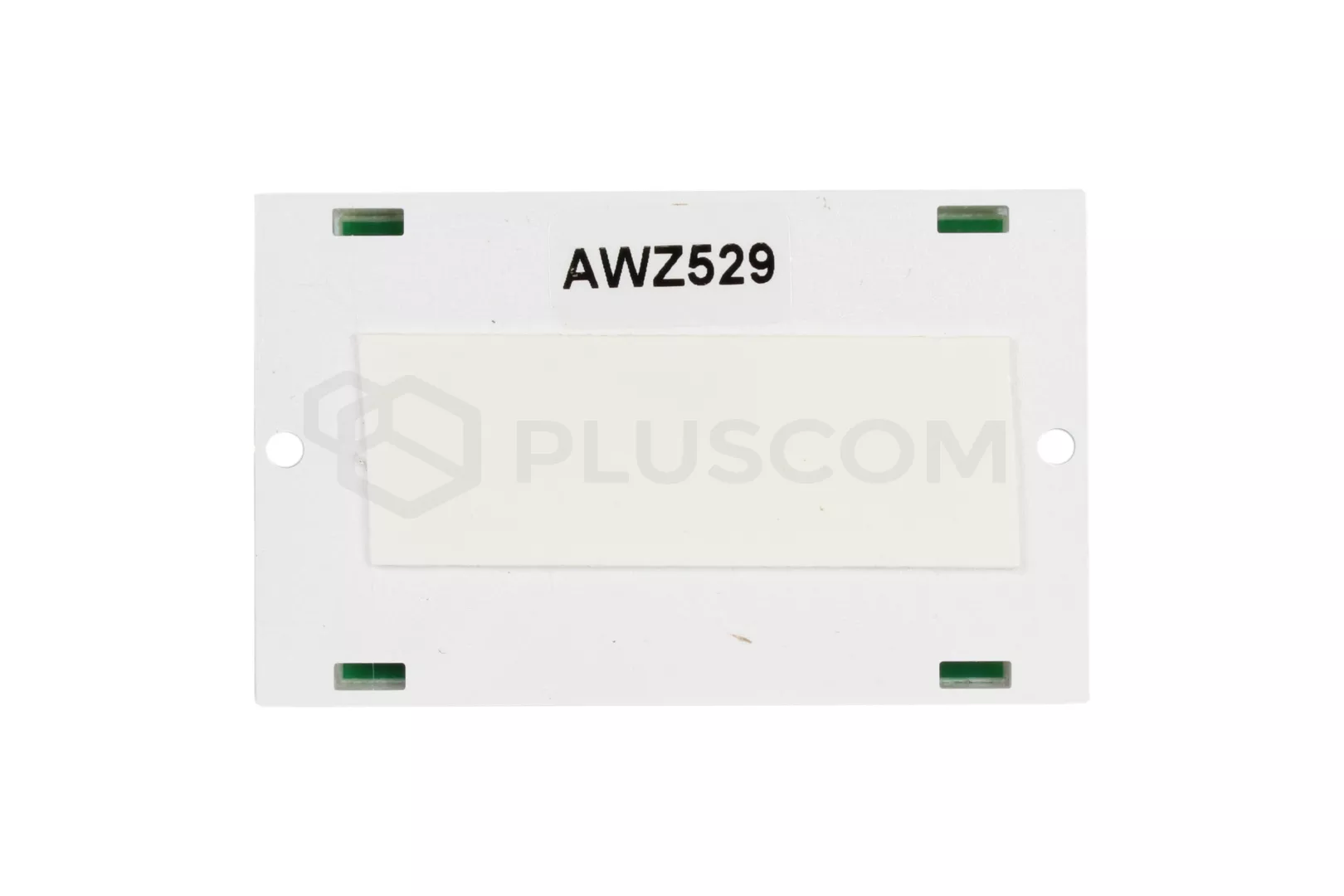

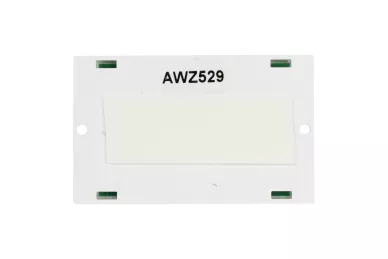

Sposób montażu: taśma samoprzylepna lub wkręty

MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

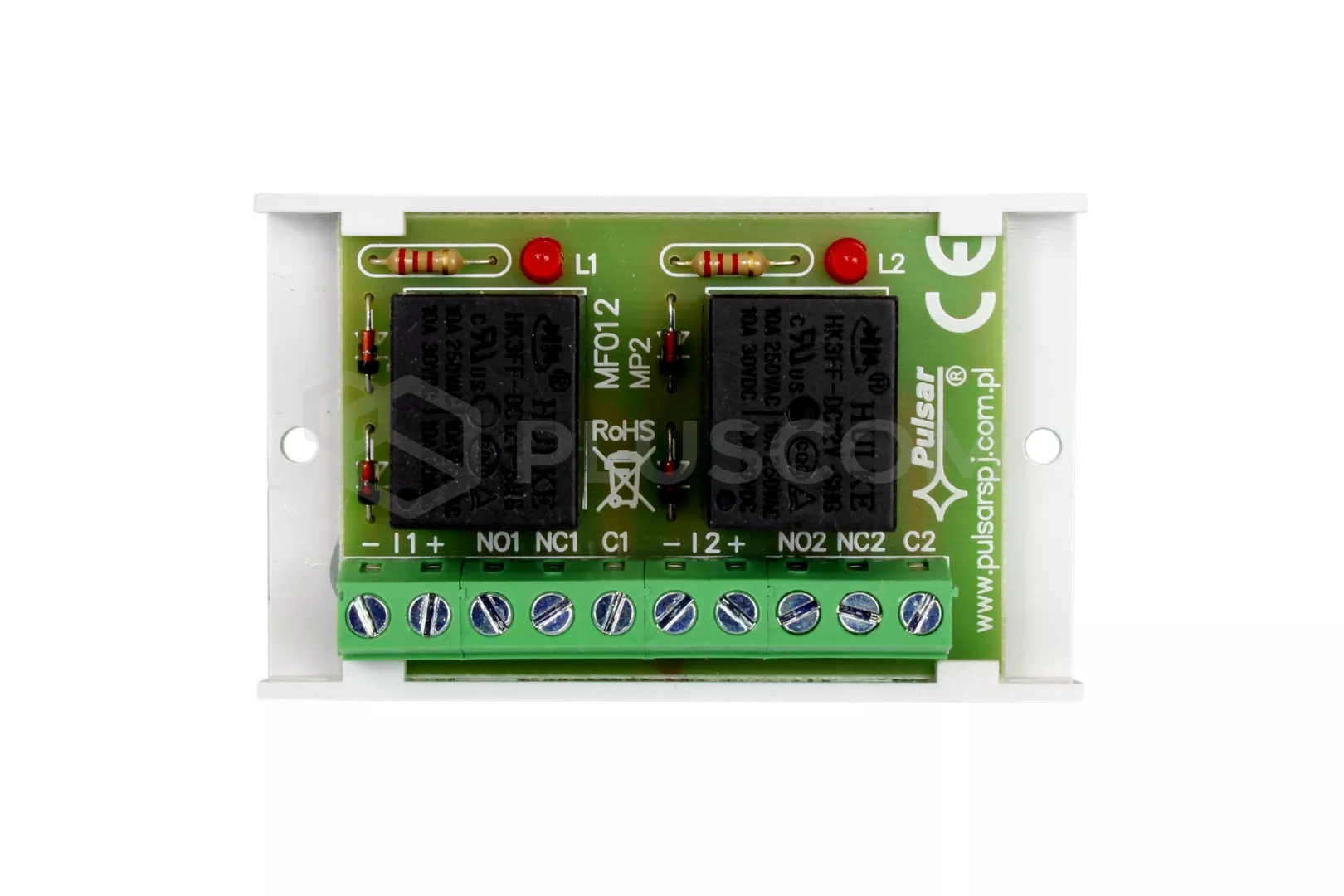

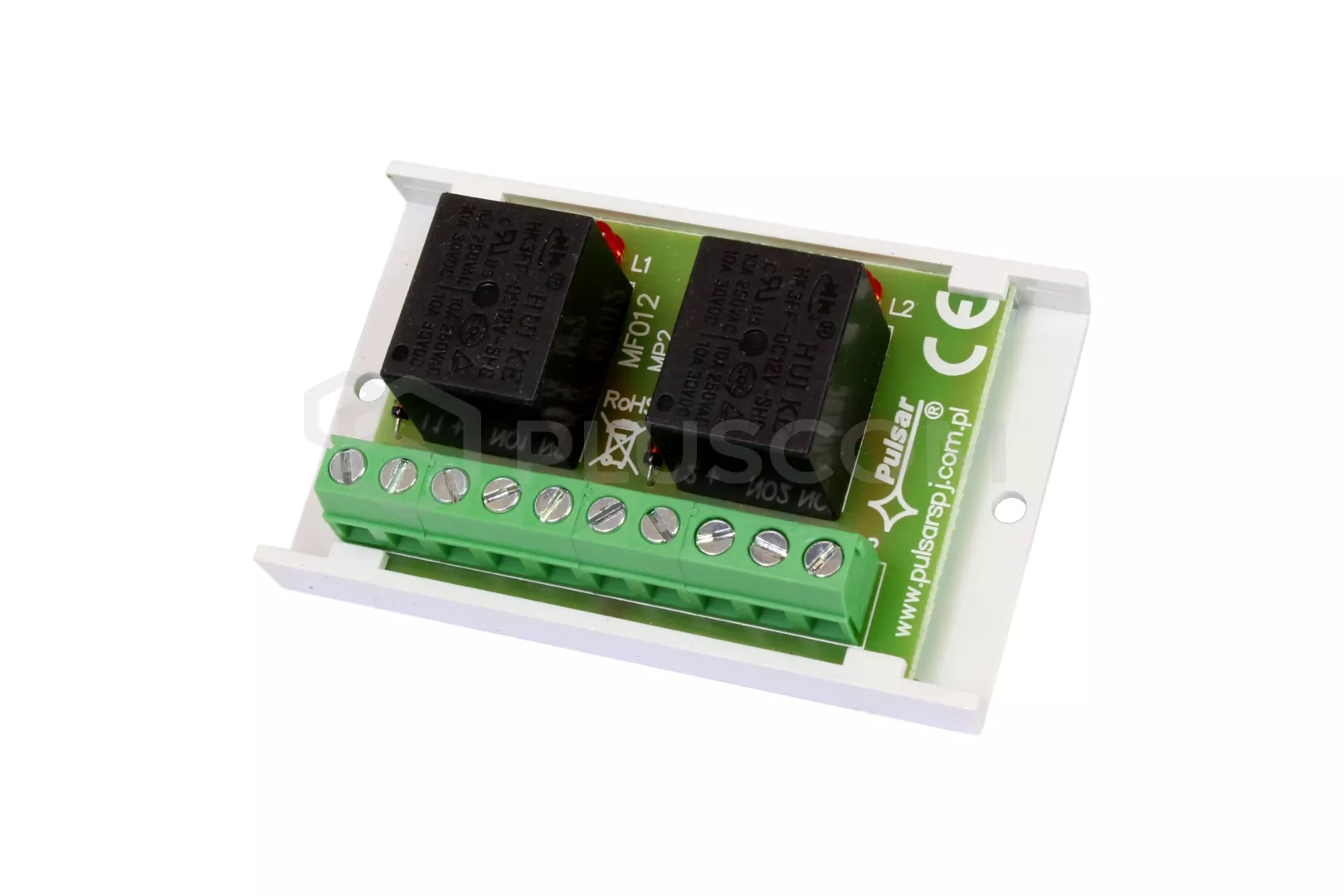

Moduł przekaźnikowy Pulsar AWZ 529

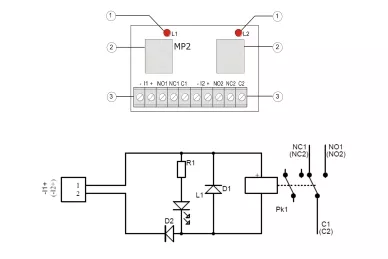

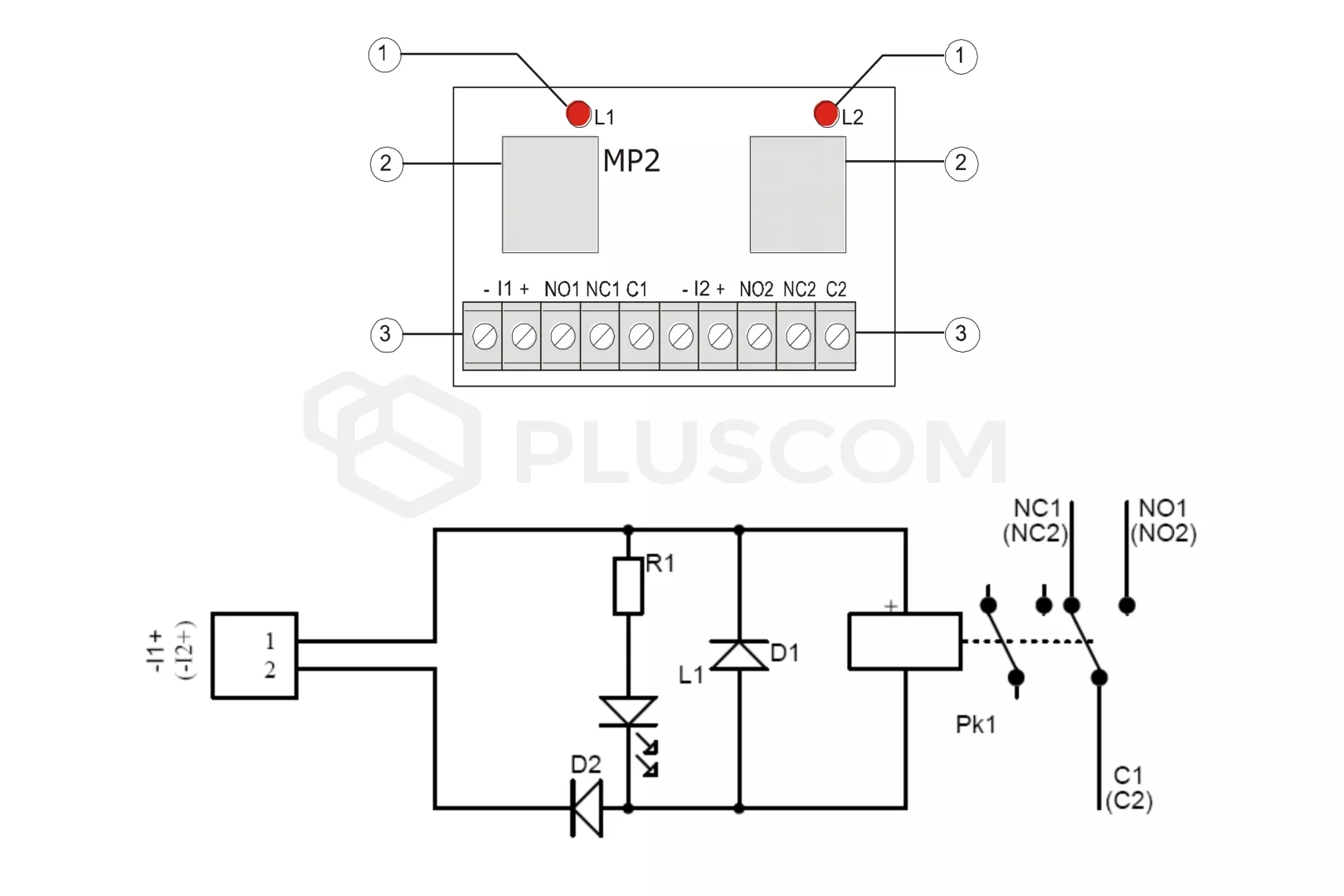

OPIS MODUŁU:

dioda LED sygnalizuje działanie przekaźnika
przekaźnik
zaciski wejściowe/wyjściowe modułu

ZACISKI MODUŁU:

+/- I1-I2, zaciski sterujące działaniem przekaźnika
C1-C2 - zacisk wspólny przekaźnika
NO1-NO2 - zacisk normalnie otwarty przekaźnika
NC1-NC2 - zacisk normalnie zamknięty przekaźnika

Materiały do pobrania

Karta Produktu 0.08 MB

Instrukcja 0.25 MB

Deklaracja CE 0.14 MB
