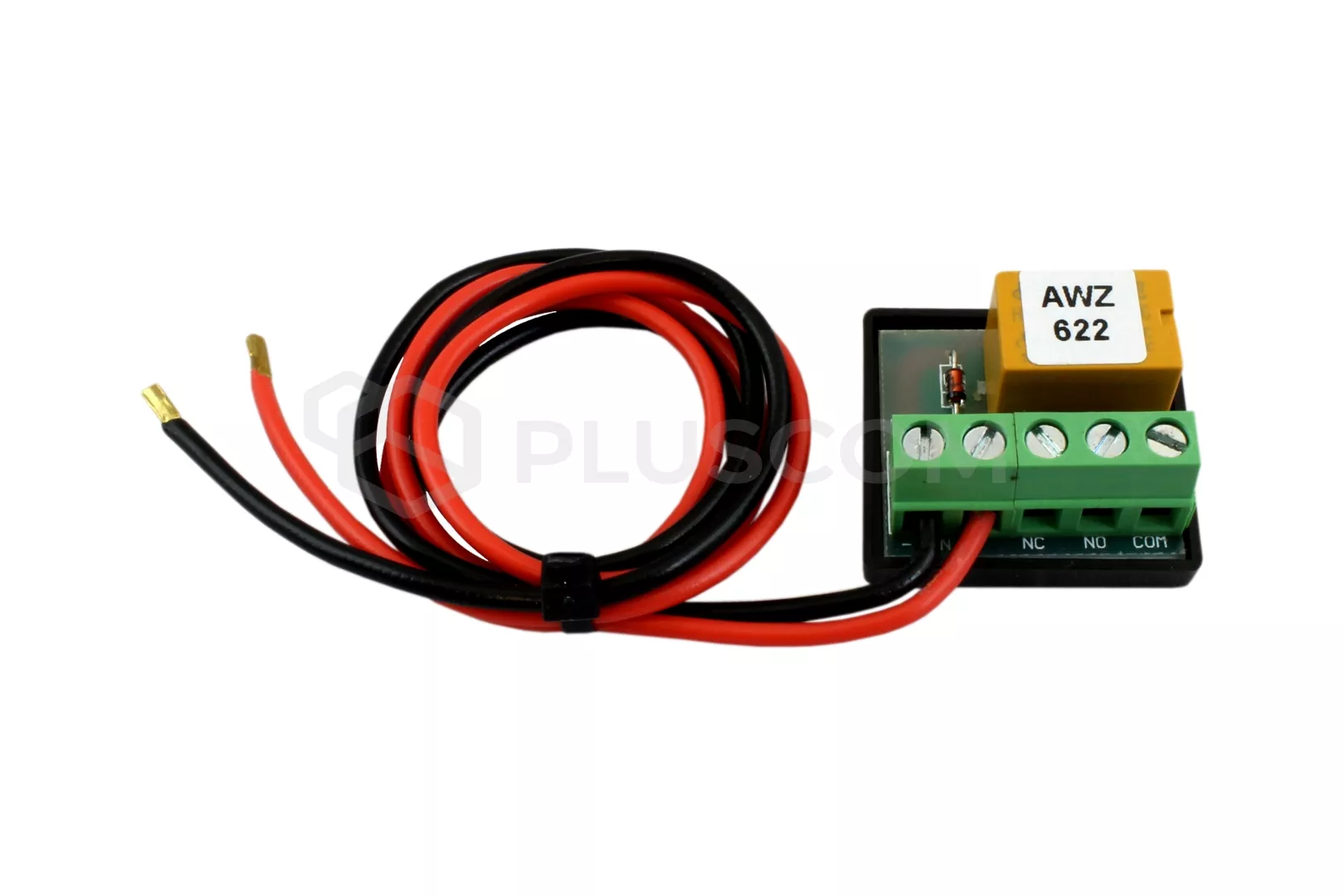

Moduł przekaźnikowy Pulsar AWZ 622

Moduł przekaźnikowy AWZ622 (Moduł przekaźnikowy P1)

ZASTOSOWANIE:
Moduł przekaźnikowy PU1/HV AWZ 514 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

PARAMETRY TECHNICZNE:

• napięcie zasilania modułu (napięcie cewki przekaźnika): 12V 10-14V DC
• prąd cewki: 20mA 12V DC
• ilość przekaźników: 1

• obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 1A
• wymiary: 30x27x18(h)mm
• waga: 20g


MONTAŻ:

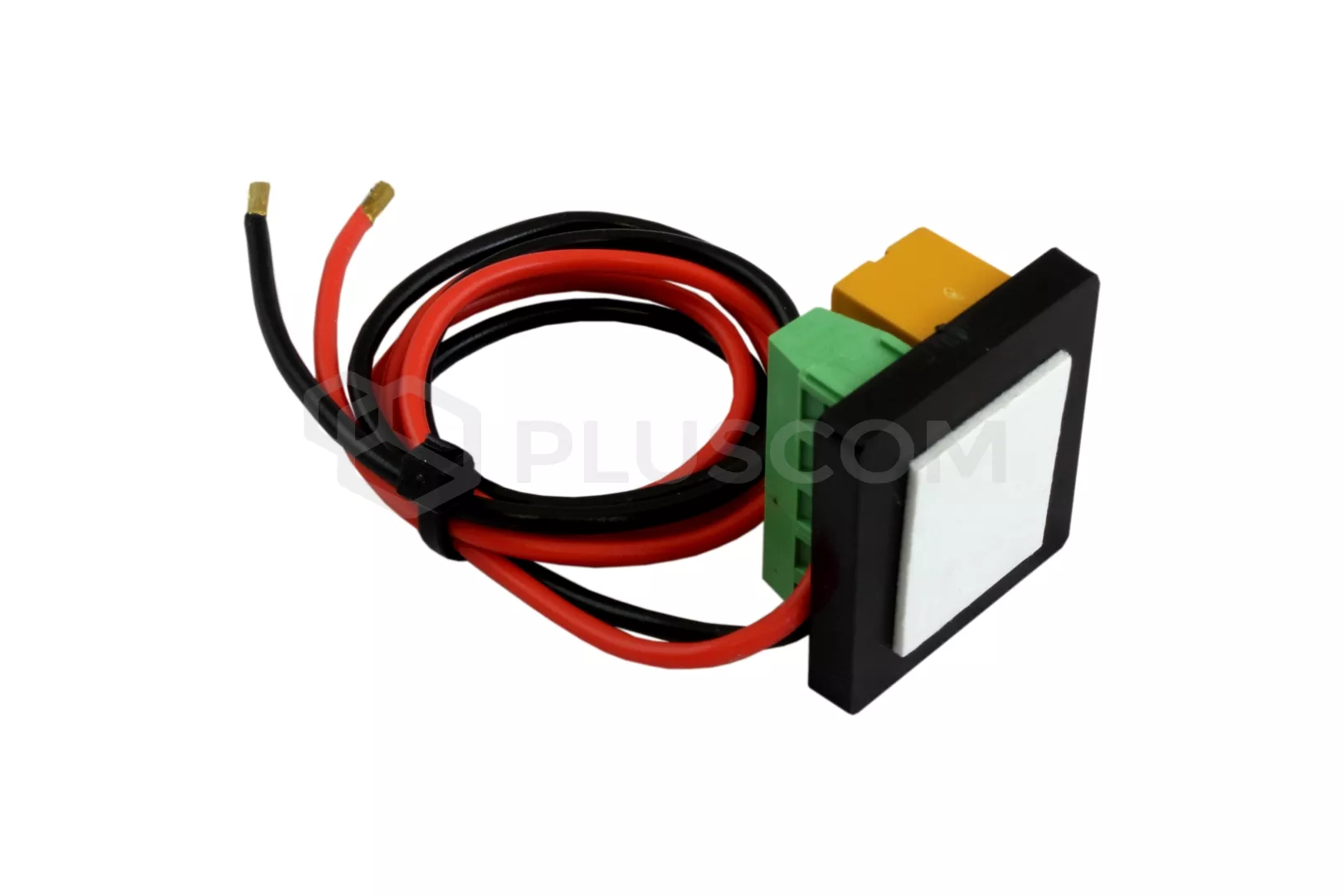

Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną

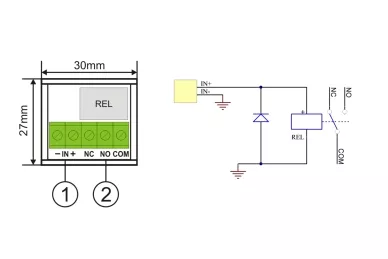

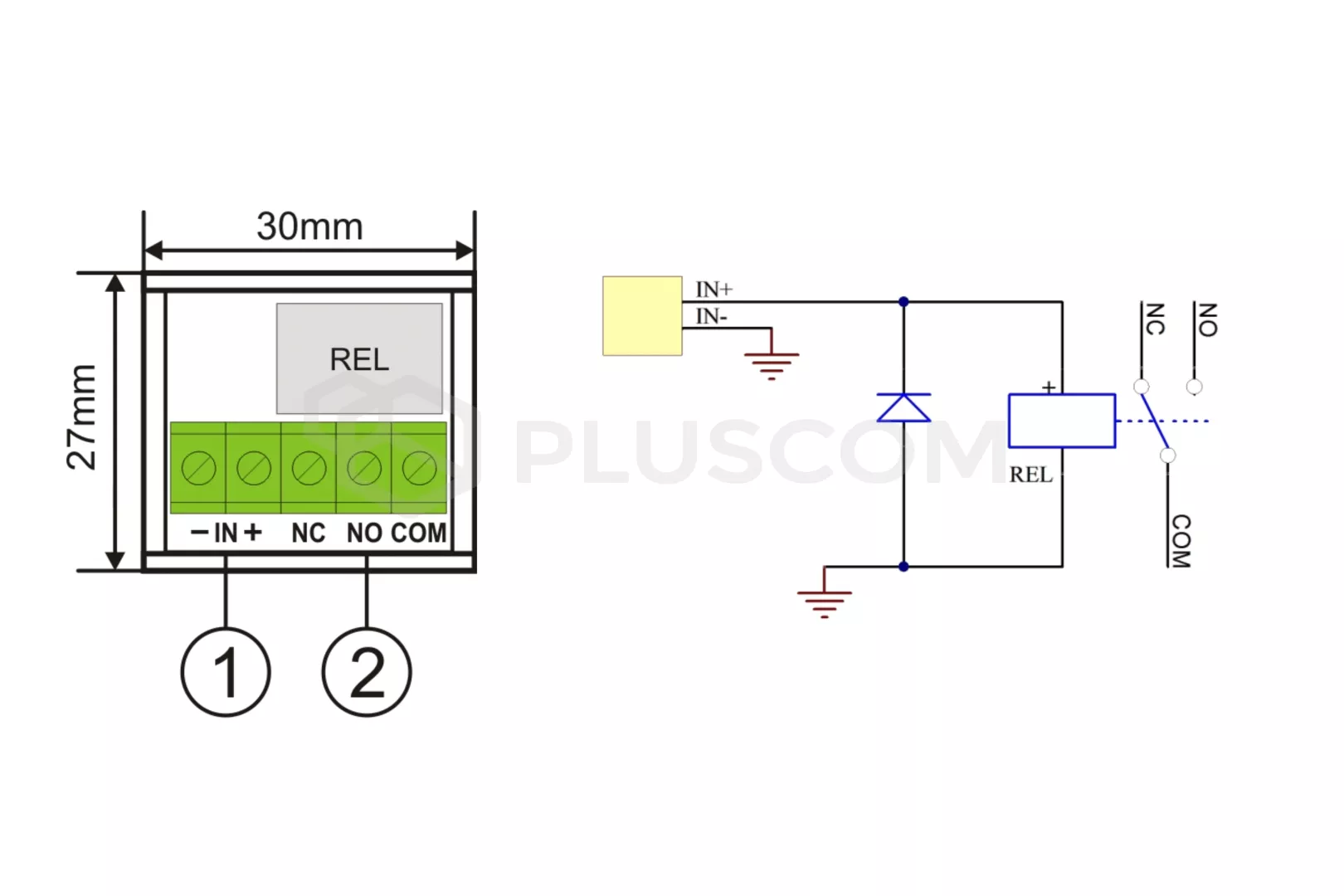

Widok ogólny modułu, schemat elektryczny:

OPIS MODUŁU: +IN- wejście zasilania cewki / modułu styki przekaźnika: COM - zacisk wspólny przekaźnika NO - zacisk normalnie otwarty przekaźnika NC - zacisk normalnie zamknięty przekaźnika
