Roger MCX2D 2 espansioni di passaggio

Roger MCX2D Espansore a 2 passaggi

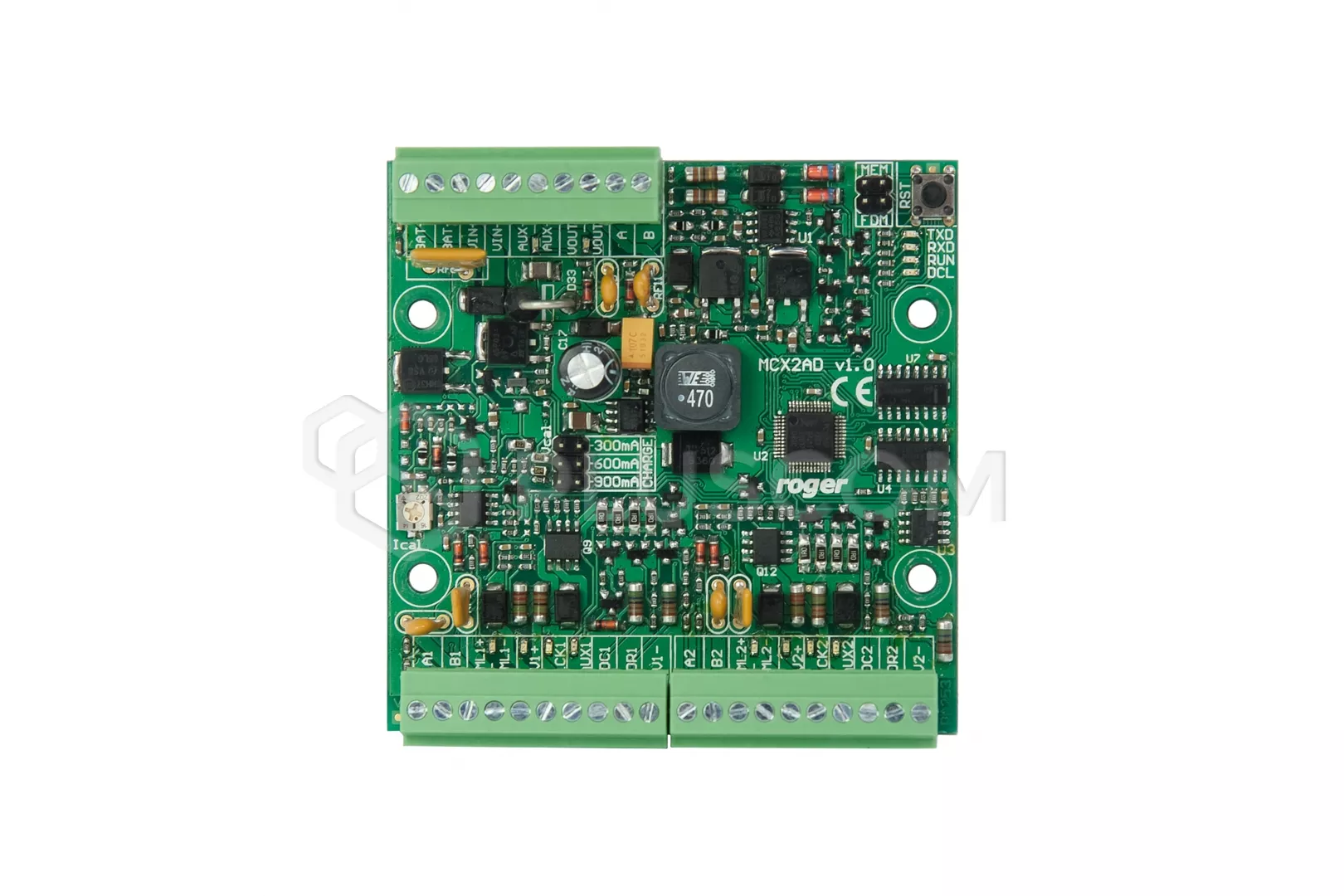

MCX2D è un espansore di I/O dedicato all'azionamento di 2 passaggi nel sistema RACS 5.
Il modulo per ogni porta offre 2 ingressi, 2 uscite, interfaccia di comunicazione per lettori e due uscite di alimentazione e, oltre alla funzione di espansore, funge anche da distributore di energia e da bus di comunicazione RS485. Supporta anche una batteria di backup. Consente di caricarla con una corrente di 0,3A, 0,6A o 0,9A in base al livello di tensione da cui viene alimentata. La corrente di carica viene selezionata mediante ponticelli.

L'MCX2D richiede l'alimentazione da un alimentatore esterno da 13,8 V CC. Il collegamento elettrico tra l'espansore e l'alimentatore deve essere il più breve possibile e realizzato con un filo di sezione sufficientemente grande.

CARATTERISTICHE

• Distribuzione dell'alimentazione a 4 passaggi
• distribuzione del bus di comunicazione
• 4 ingressi EOL/2EOL
• 4 uscite 12 V/1 A
• 2 uscite di potenza 12 V/1 A
• 2 uscite di potenza 12 V/0,2 A
• Interfaccia di comunicazione RS485 con il controllore di accesso
• protezione della batteria da scarica profonda
• segnalazione dello stato di alimentazione al controllore di accesso

SPECIFICHE TECNICHE

• tensione di alimentazione:
• • 13,8VDC +/- 100mV (con supporto di batteria)
  • 11-15VDC (senza batteria di supporto)
• consumo medio di corrente: 50mA
• corrente di carica della batteria: configurabile: 0,3A/0,6A/0,9A
• ingressi: 4 linee di ingresso parametriche
• uscite a transistor: 4 linee di uscita
• uscite di potenza:
• • 2 uscite 13,8VDC/0,2A (VOUT, AUX)
  • 2 uscite 13,8VDC/0,2A (TML)
  • 2 uscite da 13,8VDC/1,0A (VDR)
• distanze:
• • fino a 1200 m di lunghezza del bus RS485 tra il controllore MC16 e l'expander
  • fino a 1200 m di lunghezza del bus RS485 tra l'espansore MCX e i terminali
  • la lunghezza totale del bus tra il controllore e qualsiasi terminale non deve superare i 1200 m.
• classe ambientale: I
• grado di protezione: IP20
• temperatura di lavoro: +5°C ~ +40°C
• dimensioni: 80x80x20mm
• peso: 65g

L'espansore MCX2D funziona con i controllori di accesso:
