Roger MC16-PAC-2-KIT Set di controllo accessi per 2 ingressi nel sistema RACS 5
IL KIT COMPRENDE
- Controllore di accesso MC16-PAC-2

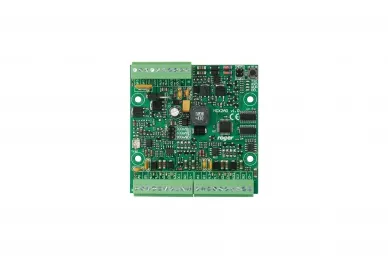

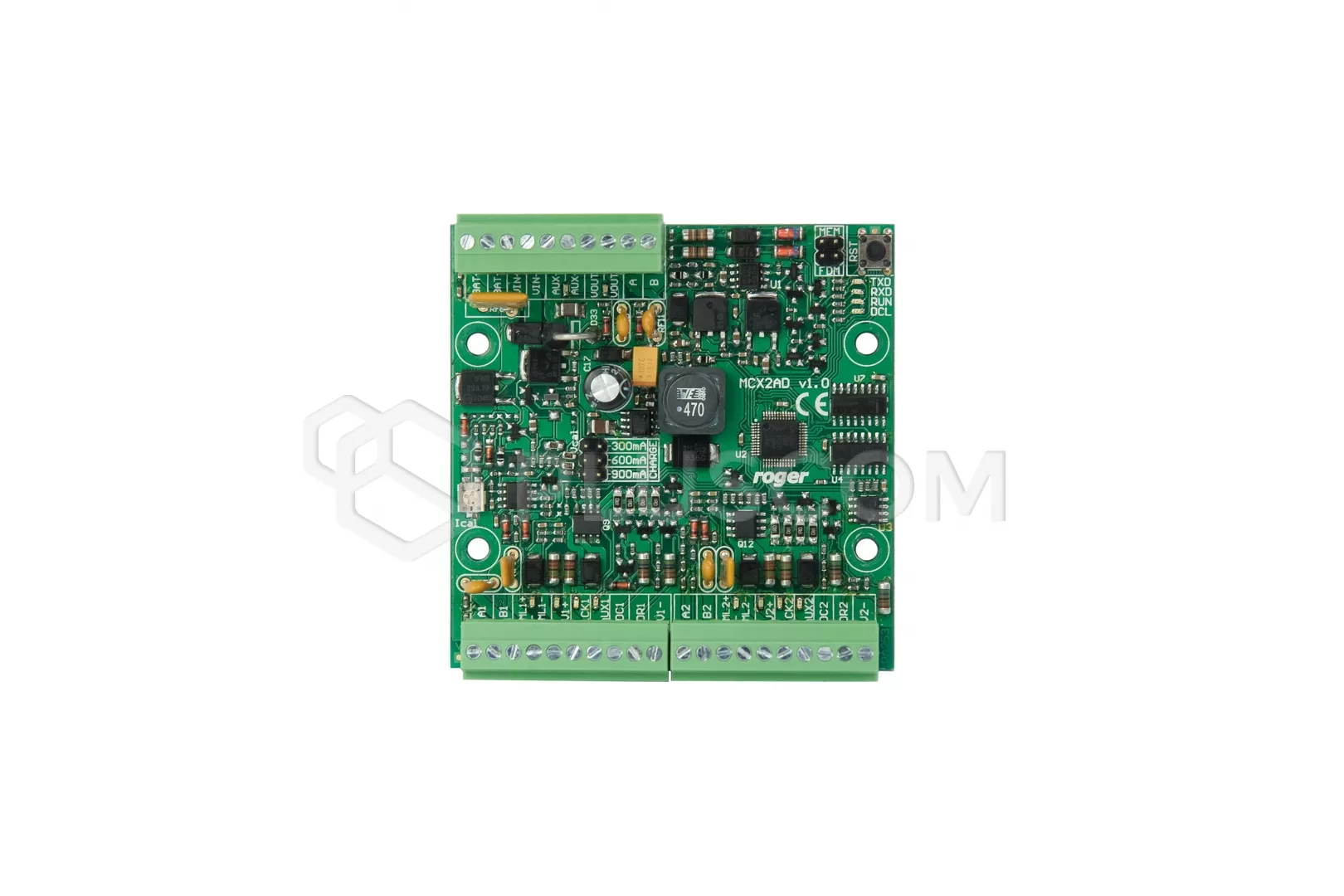

- Espansore di I/O MCX2D
- Alimentatore PS2D
- Alloggiamento in metallo ME-15
|
Roger MC16-PAC-2-KIT Kit per il controllo degli accessi
|
Set di controllo accessi per due passaggi bifacciali con lettori RS485 (serie MCT), lettori RACS CLK/DTA (serie PRT) o lettori con interfaccia Wiegand.
Gli ingressi possono essere controllati su un solo lato o su due lati utilizzando i lettori della serie MCT (RS485).
Ogni varco è supportato da una serie indipendente di uscite di alimentazione, composta da un'uscita da 0,2 A per alimentare i lettori e da un'uscita da 1,0 A per alimentare la serratura e gli altri componenti del varco.
Nel caso di un passaggio controllato su un solo lato, un lettore all'interno del passaggio è collegato al controllore.

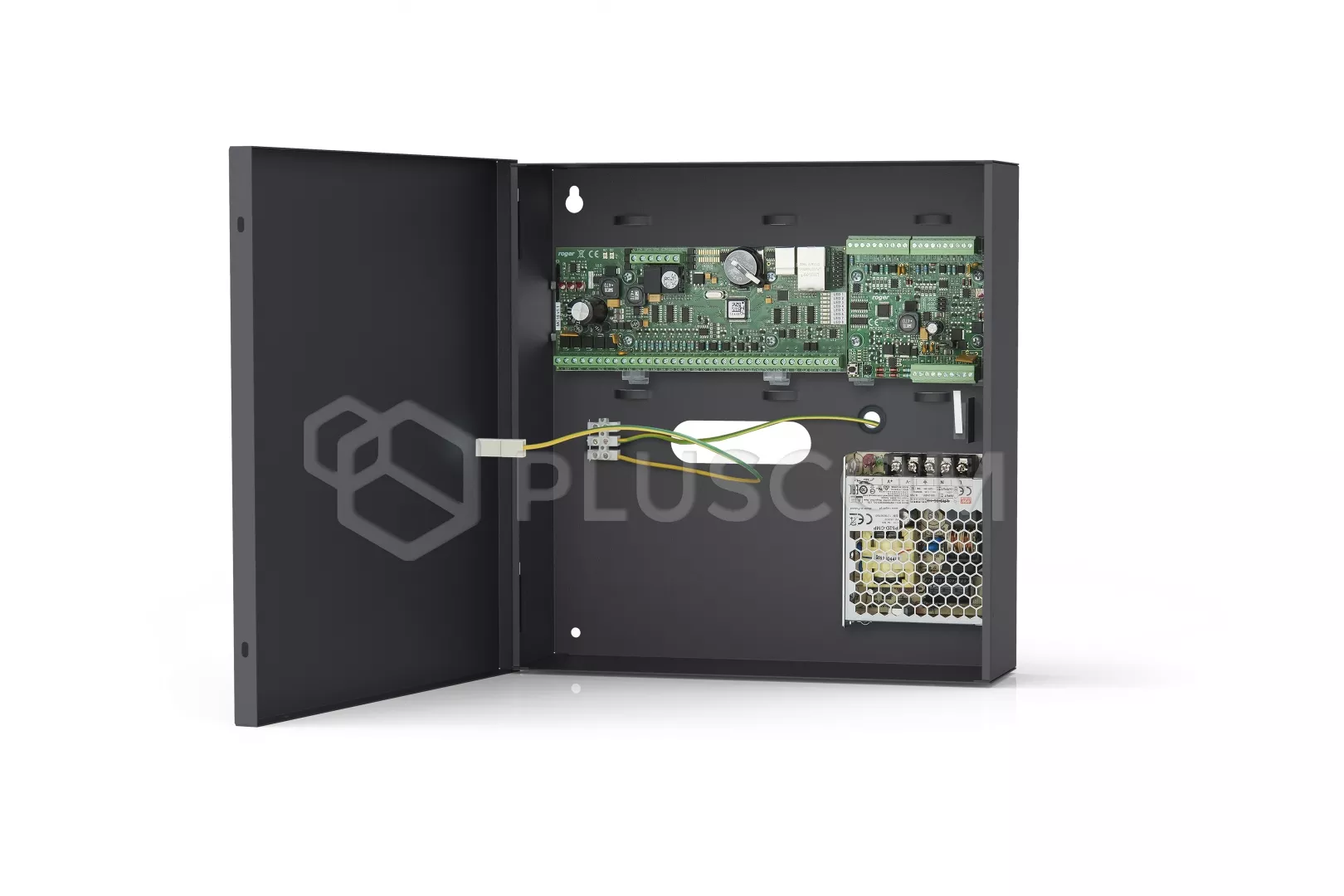

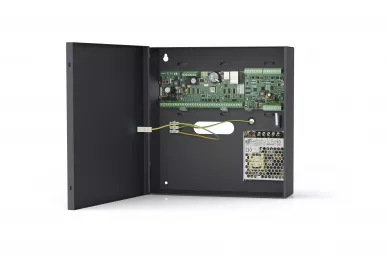

L'alloggiamento in metallo dell'ME-15 offre spazio per una batteria da 7Ah ed è dotato di una guida DIN e di un interruttore antimanomissione.

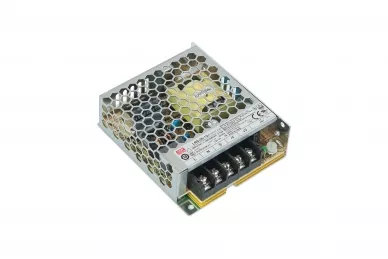

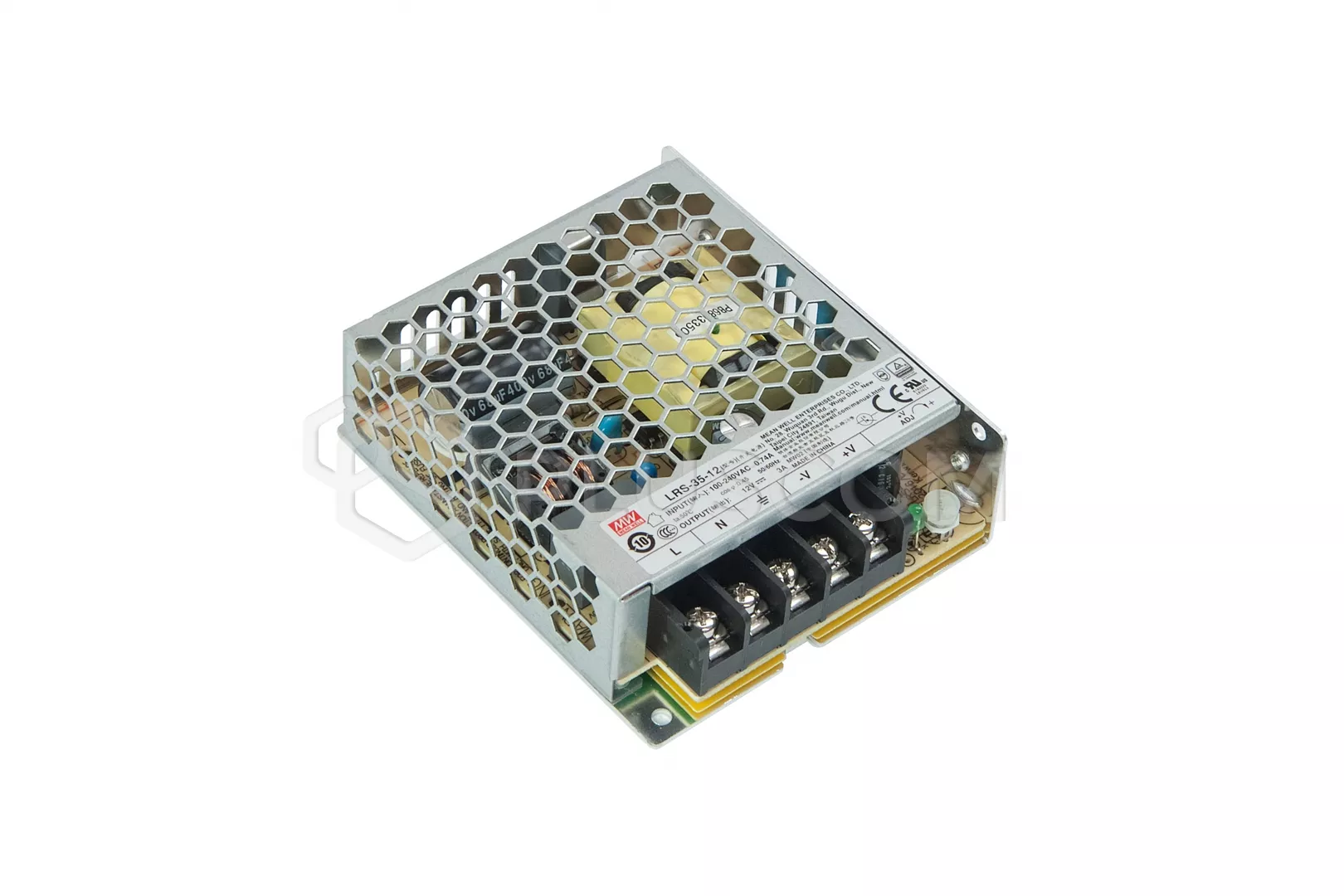

L'alimentazione del kit è fornita dall'alimentatore PS2D 13,8VDC/2,5A.

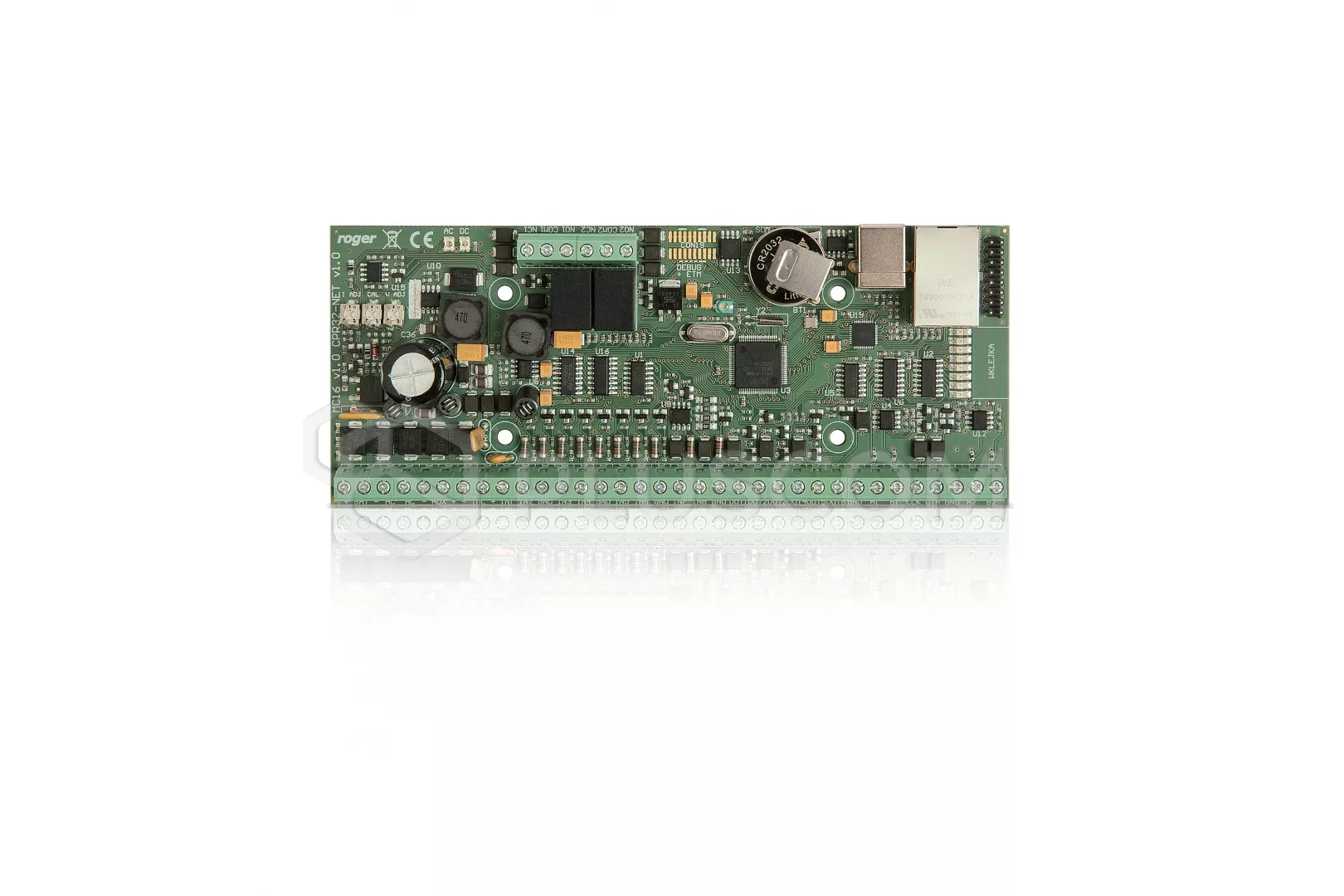

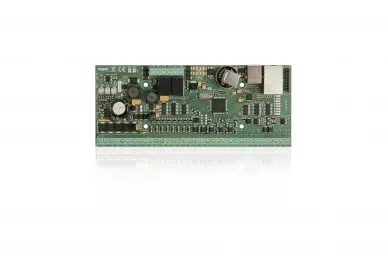

MC16 è un controllore di accesso e automazione degli edifici dedicato al sistema RACS 5. Può essere alimentato da un trasformatore di rete con una tensione di uscita di 18VAC e una potenza di 20VA, nonché da tensioni DC di livello standard di 12VDC e 24VDC.
La configurazione del sistema avviene tramite LAN/WAN e il numero di controllori presenti nel sistema non influisce sul tempo di configurazione. L'unità è gestita dall'applicazione VISO.
La comunicazione con i controllori MC16 sulla LAN/WAN è crittografata con AES128 CBC. La comunicazione dei dispositivi periferici delle serie MCT e MCX con il controllore di accesso MC16 avviene tramite il bus RS485.
Roger MC16-PAC-2-KIT Kit per il controllo degli accessi
CARATTERISTICHE DELL'MC16
- Controllore di accesso nel sistema RACS 5
- alimentazione 18VAC, 12VDC e 24VDC
- ricarica e monitoraggio della batteria di backup
- Interfaccia di comunicazione Ethernet
- trasmissione dati criptata (AES128 CBC)
- interfacce periferiche RS485, RACS CLK/DTA, Wiegand
- buffer di 8 milioni di eventi su scheda di memoria rimovibile
DATI TECNICI
- tensione di alimentazione:
- 18VAC - ammessa 17-22VAC
- 12VDC - ammissibile 10-15VDC
- 24VDC - 22-26VDC ammissibile
- consumo di corrente: 100mA a 18VAC (nessun carico sulle uscite AUX/TML)
- interfaccia fino a 4 lettori RACS CLK/DTA (serie PRT)
- interfaccia fino a 4 lettori Wiegand
- 2 uscite di alimentazione 0,2 A
- 2 uscite di alimentazione 1A
- spazio per batteria da 7 Ah
- corrente di carica della batteria: 0,3 A/0,6 A/0,9 A
- capacità di corrente: 3A
- potenza di uscita: 36W
- protezione da scarica profonda
- dimensioni dell'alloggiamento: 295,0x285,0x90,0 mm
