Roger RUD-1 Interfaccia di comunicazione portatile

Roger RUD-1 Interfaccia di comunicazione USB-RS485 portatile e programmatore per dispositivi di controllo accessi

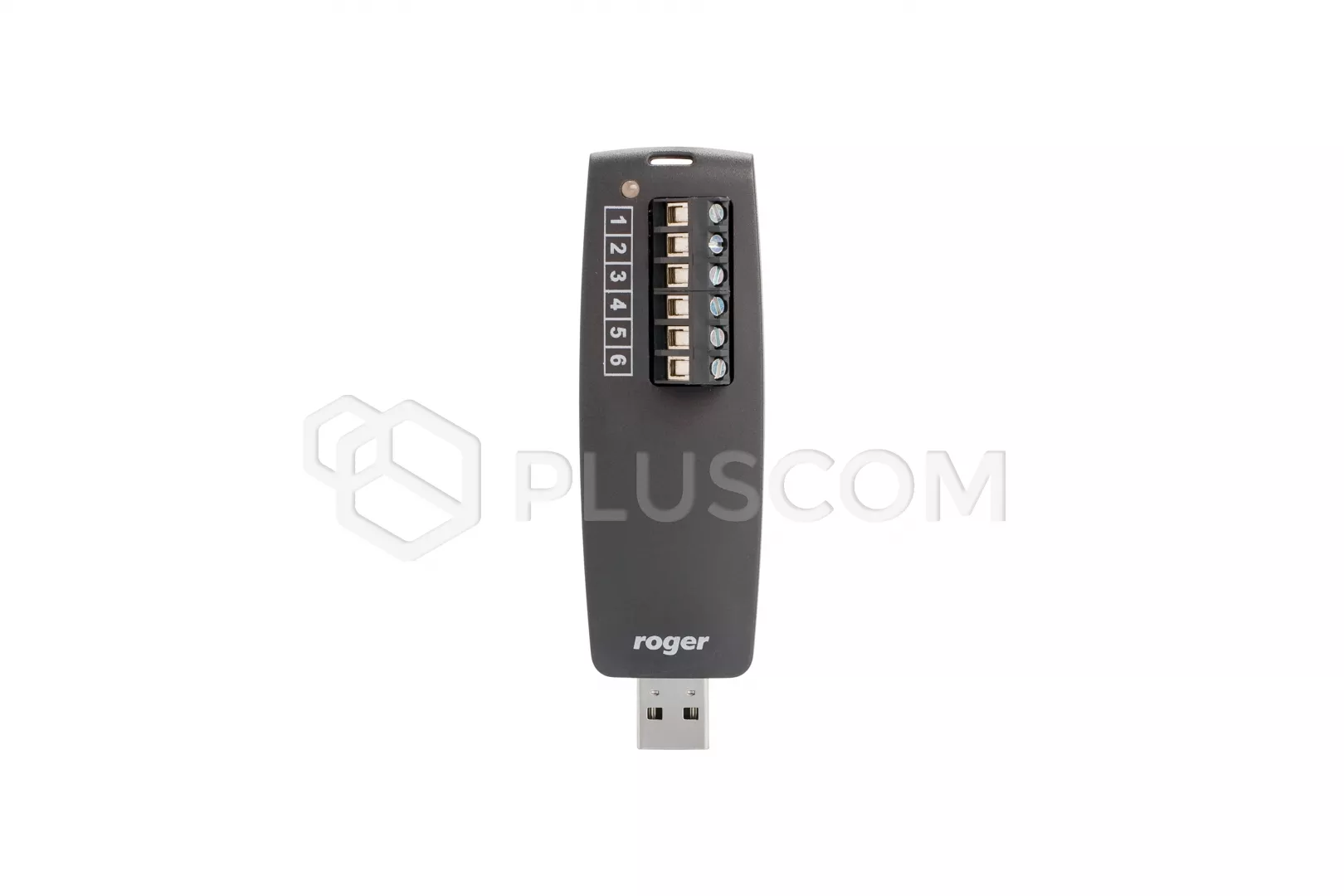

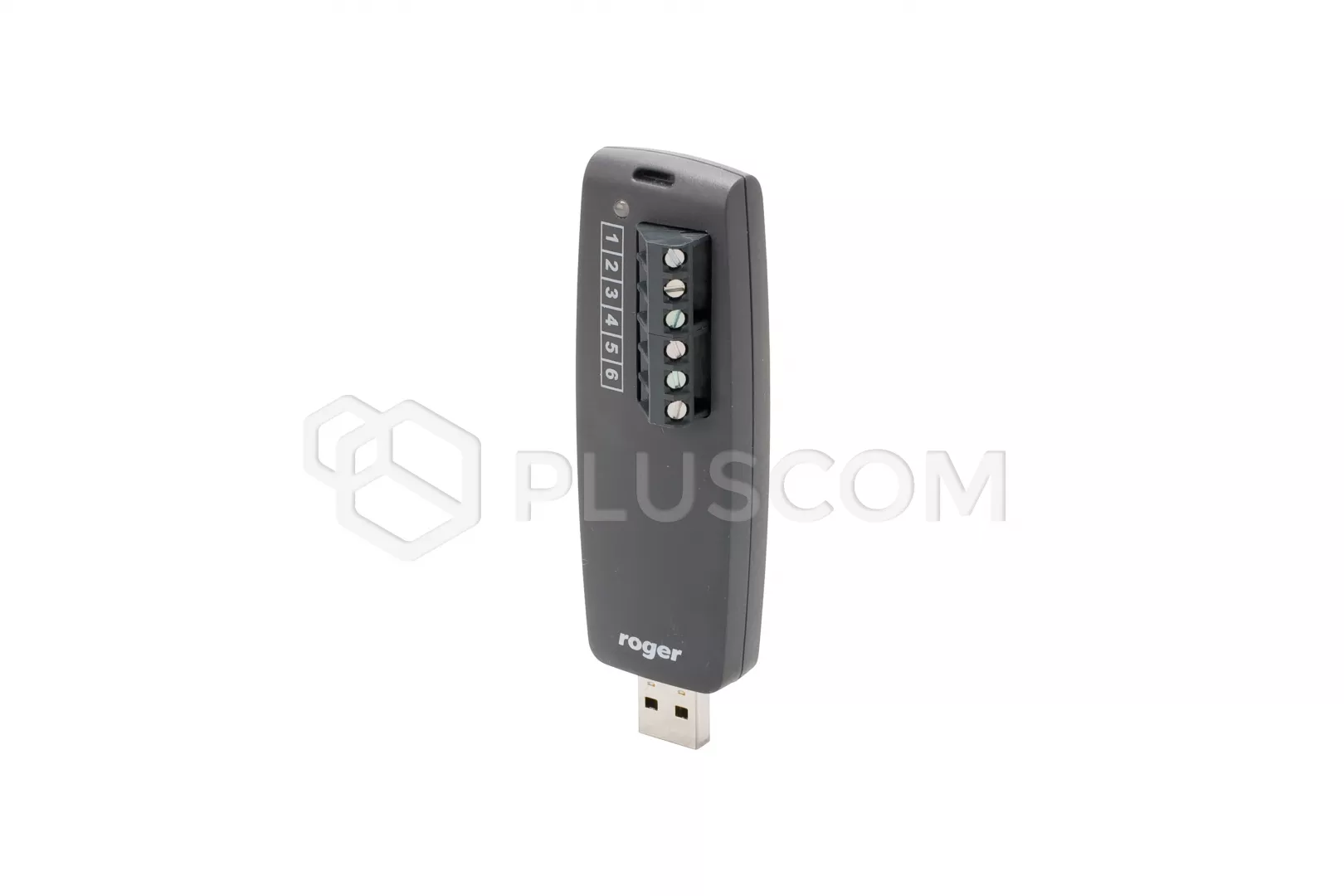

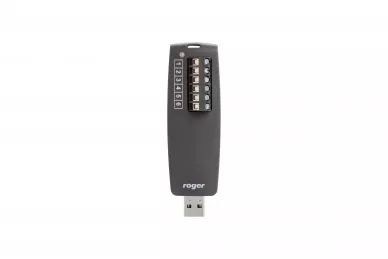

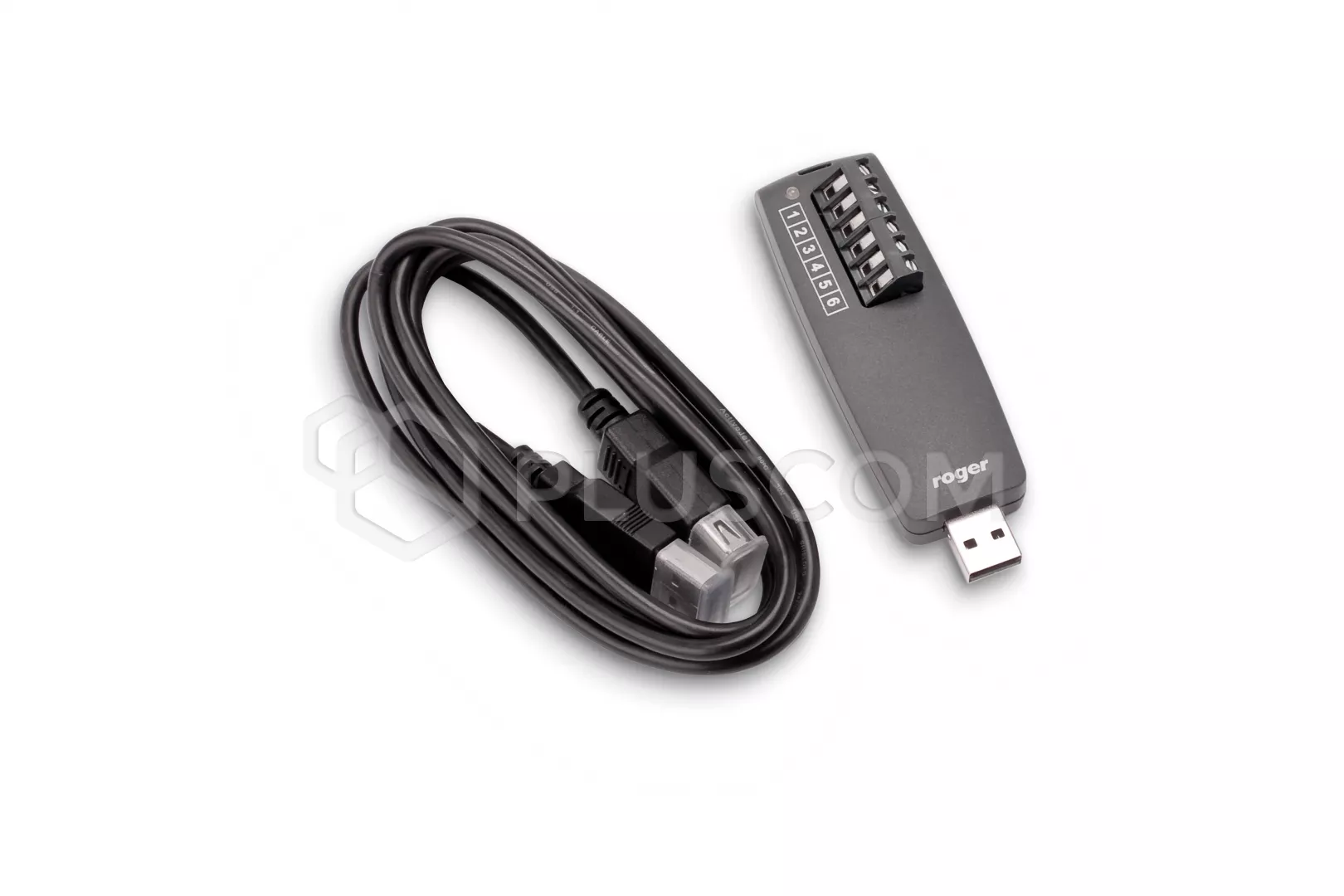

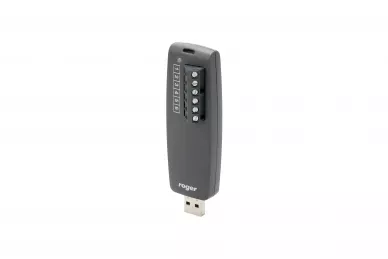

RUD-1 è un'interfaccia di comunicazione USB/RS485 portatile e universale per i dispositivi di controllo accessi Roge. È alimentato da una porta USB seriale e da un convertitore di tensione interno con uscita a 12VDC/120mA, che può essere utilizzato per alimentare il dispositivo da programmare senza bisogno di un alimentatore esterno.

L'interfaccia RUD-1 può essere utilizzata nei seguenti scenari:

• comunicazione con il sistema RACS 4 come convertitore USB-RS485
• per la configurazione e il funzionamento dei singoli controllori di accesso delle serie PRxx1 e PRxx2 dal livello software PR Master
• per la configurazione e il funzionamento dei lettori di prossimità delle serie PRTxxEM e PRTxxMF dal livello del software RARC
• per l'aggiornamento del firmware dei controllori delle serie PRxx1 e PRxx2 tramite il software Roger ISP
• per l'aggiornamento del firmware dei lettori delle serie PRTxxEM e PRTxxMF mediante il software Roger ISP
• in applicazioni di terze parti come convertitore USB/RS485 o USB/RS232

La trasmissione in standard RS485 avviene su due linee contrassegnate rispettivamente da A e B. Il controllo del flusso (controllo trasmissione-ricezione) avviene automaticamente secondo il seguente principio: per impostazione predefinita, le linee A e B sono impostate in modalità di ricezione e passano automaticamente alla modalità di trasmissione non appena vengono trasmessi dati dal lato PC. Il ritorno delle linee alla modalità di ricezione avviene immediatamente quando il buffer di trasmissione della porta seriale viene svuotato.
Linee TXD e RXD sono utilizzate quando l'interfaccia RUD-1 collabora con i lettori delle serie PRTxxEM e PRTxxMF.
Linee RTS e CTS possono essere utilizzate per migliorare la comunicazione tra il computer con il software PR Master e il sistema di controllo accessi RACS4. Il loro utilizzo è opzionale e gli effetti sono visibili solo nel caso di sistemi dotati di pannello di controllo CPR-32SE che lavorano con almeno 15-20 controllori di accesso.

RUD-1 può essere utilizzato nel sistema Roger e in applicazioni di altri produttori come convertitore USB/RS485 e USB/RS232 ed è supportato dalle seguenti versioni del software:

• PR Master 4.3 e successive
• RARC 1.3 e successive
• RogerISP 4.0 e versioni successive

SPECIFICHE TECNICHE

• alimentazione: 5 VDC direttamente dalla porta USB
• consumo medio di corrente: 30 mA (senza carico esterno sui terminali di uscita a 12VDC)
• corrente di uscita massima: 12VDC 120mA
• controllo di flusso su RS485: automatico
• Lunghezza cavo USB: max. 5 m
• Lunghezza bus RS485: max. 1200 m
• temperatura di lavoro: 0°C ~ +55°C
• dimensioni: 88x30.5x14.5mm
• peso: circa 30g
