Roger MC16-PAC-3 Modulo controllore di accesso

Roger MC16-PAC-3 Modulo controllore di accesso per 13 ingressi

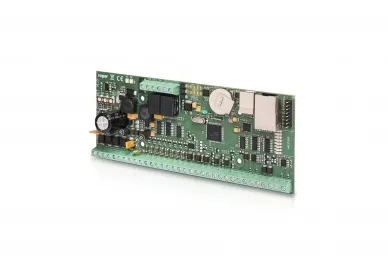

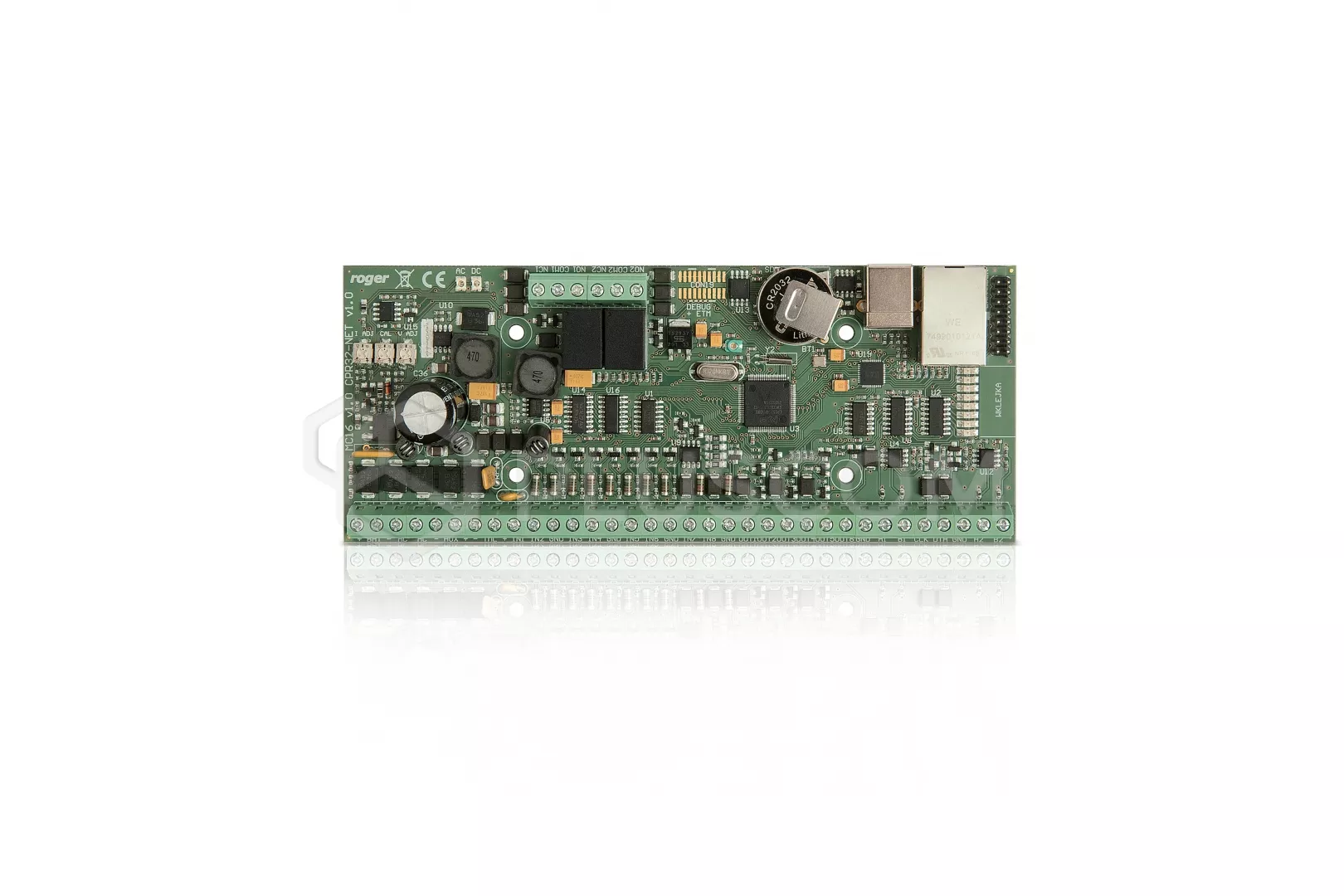

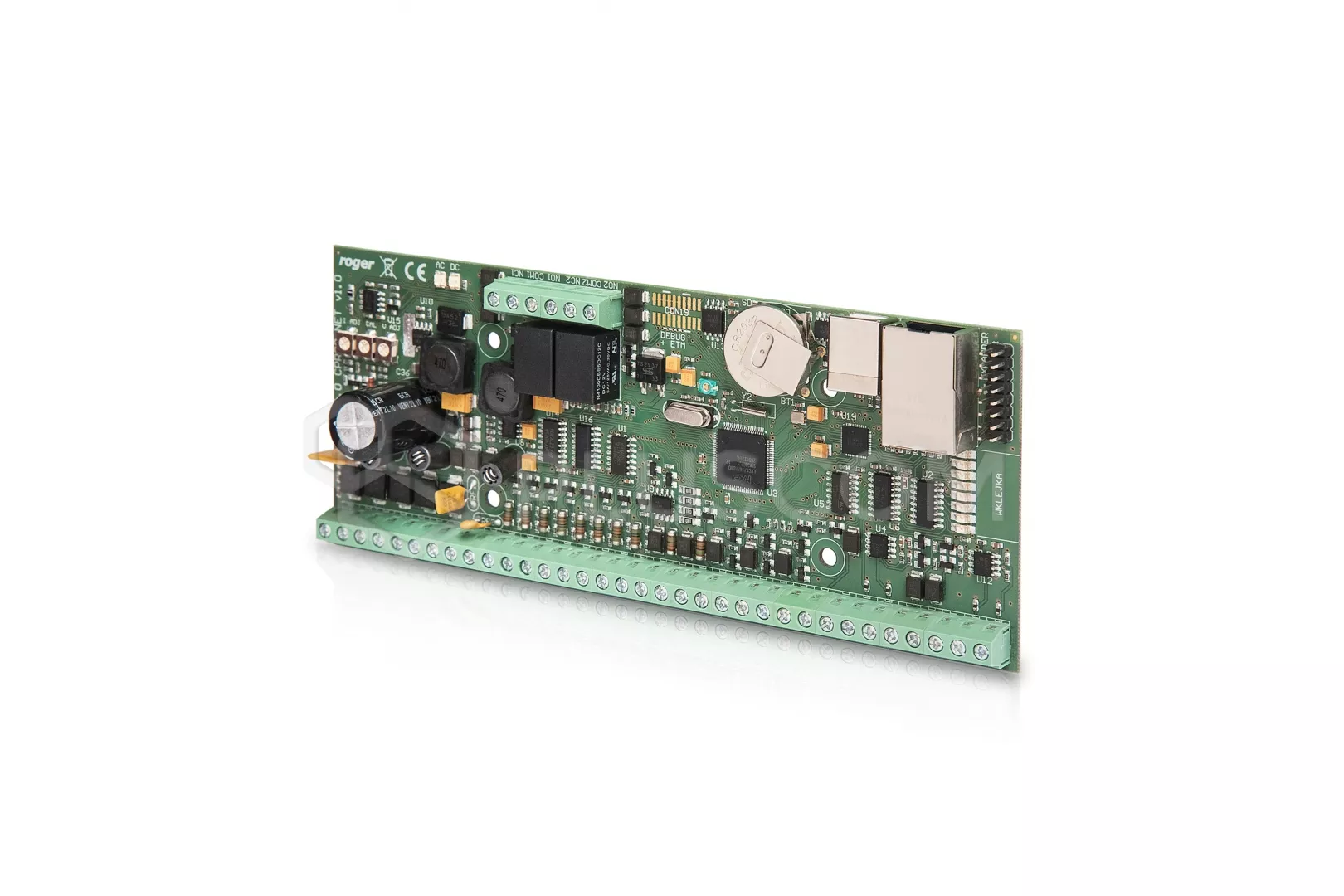

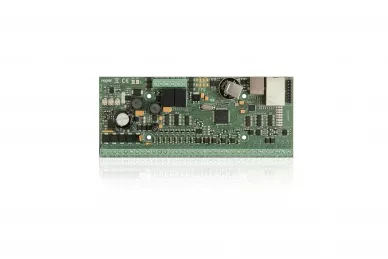

MC16 è un controllore di accesso e automazione degli edifici dedicato al sistema RACS 5. Può essere alimentato da un trasformatore di rete con una tensione di uscita di 18VAC e una potenza di 20VA, oltre che da tensioni DC di livello standard 12VDC e 24VDC.
Il controllore assicura che la batteria ad esso collegata venga caricata con una corrente stabilizzata di circa 1,5 m/s. 300mA fino a un livello di 13,8V. La commutazione all'alimentazione di emergenza avviene automaticamente quando l'alimentazione principale viene a mancare.
In caso di alimentazione da 12VDC, il controllore non supporta la batteria e la realizzazione dell'alimentazione di emergenza spetta all'alimentatore che fornisce la tensione a 12 V CC.

La configurazione del sistema avviene tramite LAN/WAN e il numero di controllori presenti nel sistema non influisce sul tempo di configurazione. Il dispositivo viene gestito dall'applicazione VISO.
La comunicazione con i controllori MC16 sulla LAN/WAN è crittografata con AES128 CBC. La comunicazione dei dispositivi periferici delle serie MCT e MCX con il controllore di accesso MC16 avviene tramite il bus RS485.

CARATTERISTICHE DELL'MC16

• Controllore di accesso nel sistema RACS 5
• 8 linee di ingresso parametriche EOL
• 6 linee di uscita a transistor 15VDC/150mA
• 2 uscite a relè 30V/1,5A DC/AC
• Alimentazione a 18VAC, 12VDC e 24VDC
• ricarica e monitoraggio della batteria di backup
• Interfaccia di comunicazione Ethernet
• trasmissione dati criptata (AES128 CBC)
• interfacce periferiche RS485, RACS CLK/DTA, Wiegand
• buffer di 8 milioni di eventi su scheda di memoria rimovibile

DATI TECNICI

• tensione di alimentazione:
• • 18VAC - ammissibile 17-22VAC
  • 12VDC - ammissibile 10-15VDC
  • 24VDC - 22-26VDC ammissibile
• consumo di corrente: 100mA a 18VAC (nessun carico sulle uscite AUX/TML)
• 8 ingressi parametrici
• 2 uscite a relè
• 8 uscite a transistor a collettore aperto
• 2 uscite di alimentazione 1A
• distanza:
• • fino a 1200m per RS485
  • fino a 150 m per RACS CLK/DTA e Wiegand
• grado di protezione: IP20
• temperatura di lavoro: +5°C - +40°C
• classe ambientale: I
• dimensioni: 72x175x30 mm
• peso: 200g

Il file di licenza, che specifica le restrizioni del software, è precaricato sulla scheda di memoria fornita con il dispositivo.
