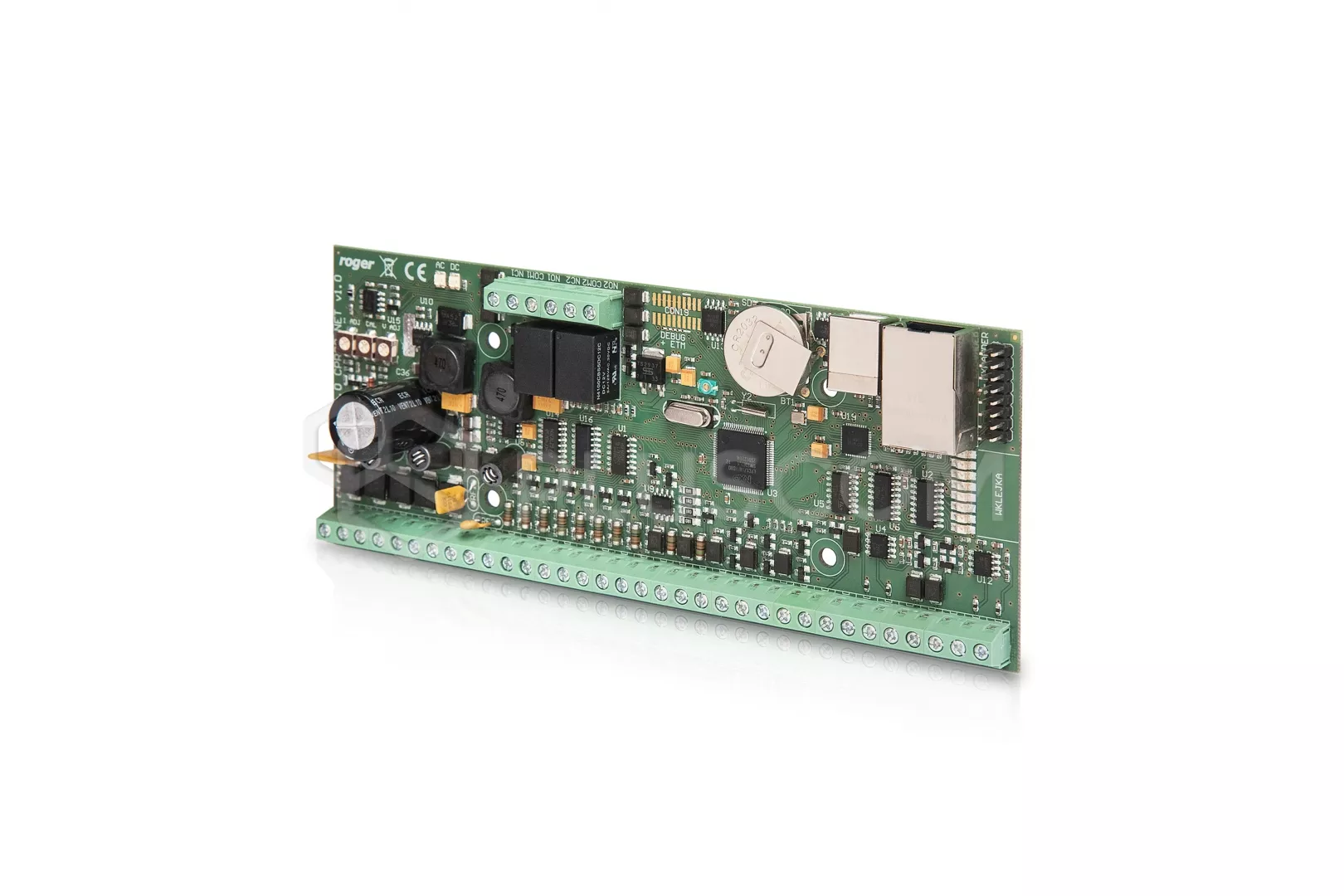

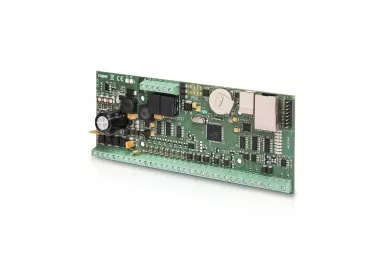

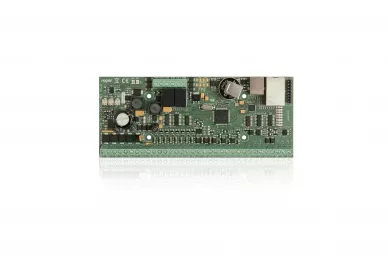

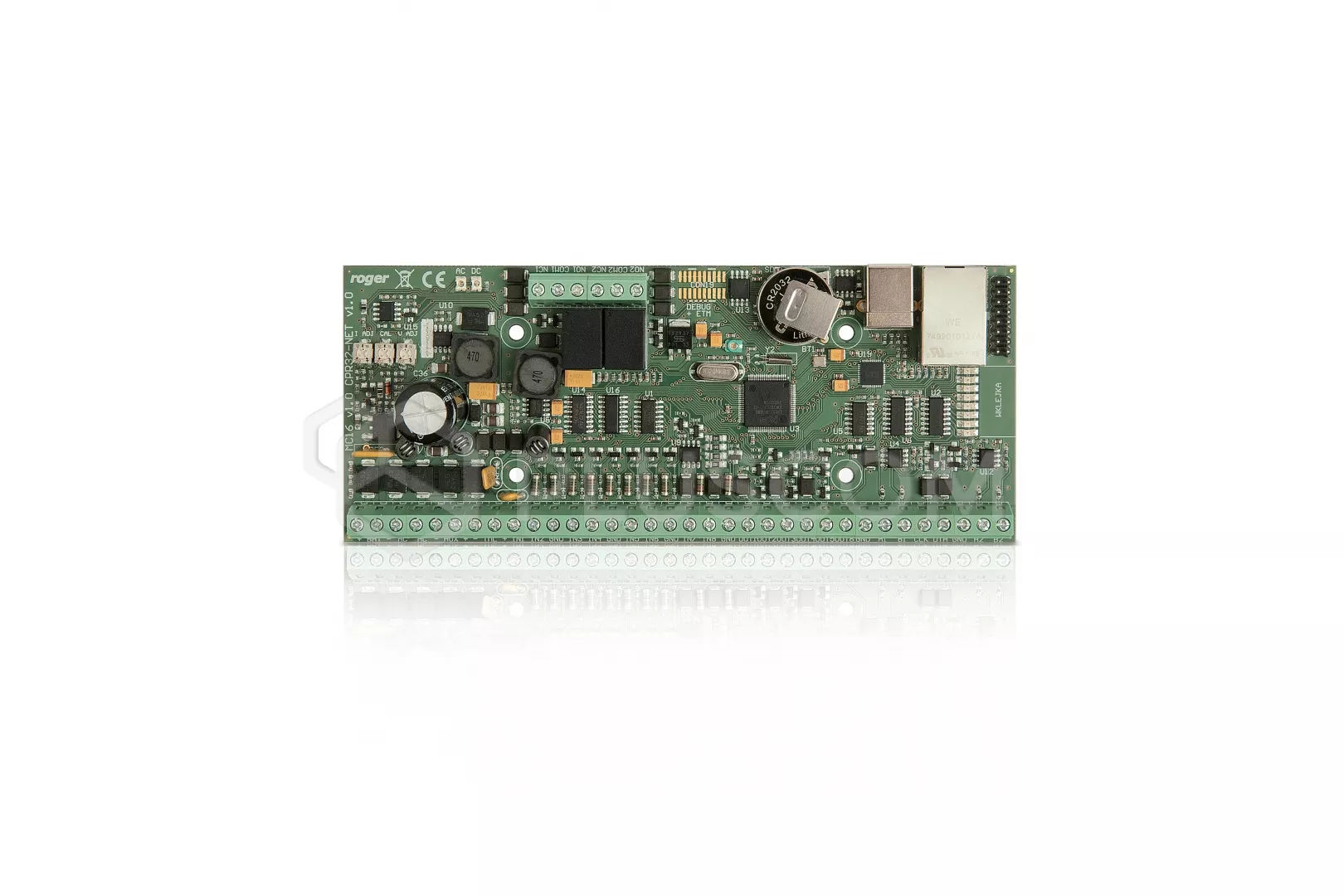

Roger MC16-BAC-32 Controllore di automazione dell'edificio

Controllore di automazione degli edifici Roger MC16-BAC-32

L'MC16-BAC-32 è un modulo dedicato all'automazione degli edifici e le sue funzioni sono realizzate attraverso 32 nodi di automazione. Un nodo può essere controllato come utente, ma anche il nodo stesso può controllare lo stato di un altro controllore. Lo stato di un nodo di automazione può essere replicato sulle linee di uscita e quindi utilizzato per controllare sistemi o dispositivi utilizzati nell'edificio (tapparelle, illuminazione, condizionamento, riscaldamento, ventilazione e altri).

Lo stato del nodo di automazione può essere controllato manualmente (tasto funzione, comando remoto, login del lettore, pulsante collegato a una linea di ingresso) o automaticamente da programmi orari.

PARAMETRI:

• nodi di automazione: 32
• linee di ingresso: 64
• linee di uscita: 64
• punti di registrazione: 16
• terminali di accesso: 32
• alimentatori: 16
• comandi locali: 16
• tasti funzione: 64
• identificatori: 8192
• transizioni dei punti di accesso: 8
• visualizzazioni: 16

La configurazione del sistema avviene tramite LAN/WAN e il numero di controllori presenti nel sistema non influisce sul tempo di configurazione. Il dispositivo viene gestito dall'applicazione VISO.
La comunicazione con l'applicazione di gestione sulla LAN/WAN è criptata..

CARATTERISTICHE DELL'MC16

• Controllore di accesso nel sistema RACS 5
• alimentazione 18VAC, 12VDC e 24VDC
• ricarica e monitoraggio della batteria di backup
• Interfaccia di comunicazione Ethernet
• trasmissione dati criptata (AES128 CBC)
• interfacce periferiche RS485, RACS CLK/DTA, Wiegand
• buffer di 8 milioni di eventi su scheda di memoria rimovibile

DATI TECNICI

• tensione di alimentazione:
• • 18VAC - ammissibile 17-22VAC
  • 12VDC - ammissibile 10-15VDC
  • 24VDC - 22-26VDC ammissibile
• consumo di corrente: 100mA a 18VAC (nessun carico sulle uscite AUX/TML)
• distanza:
• • fino a 1200m per RS485
  • fino a 150 m per RACS CLK/DTA e Wiegand
• grado di protezione: IP20
• temperatura di lavoro: +5°C - +40°C
• classe ambientale: I
• dimensioni: 72x175x30 mm
• peso: 200g

Il file di licenza, che specifica le restrizioni del software, è precaricato sulla scheda di memoria fornita con il dispositivo.
