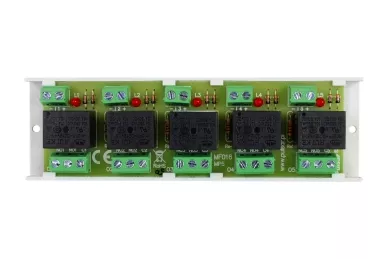

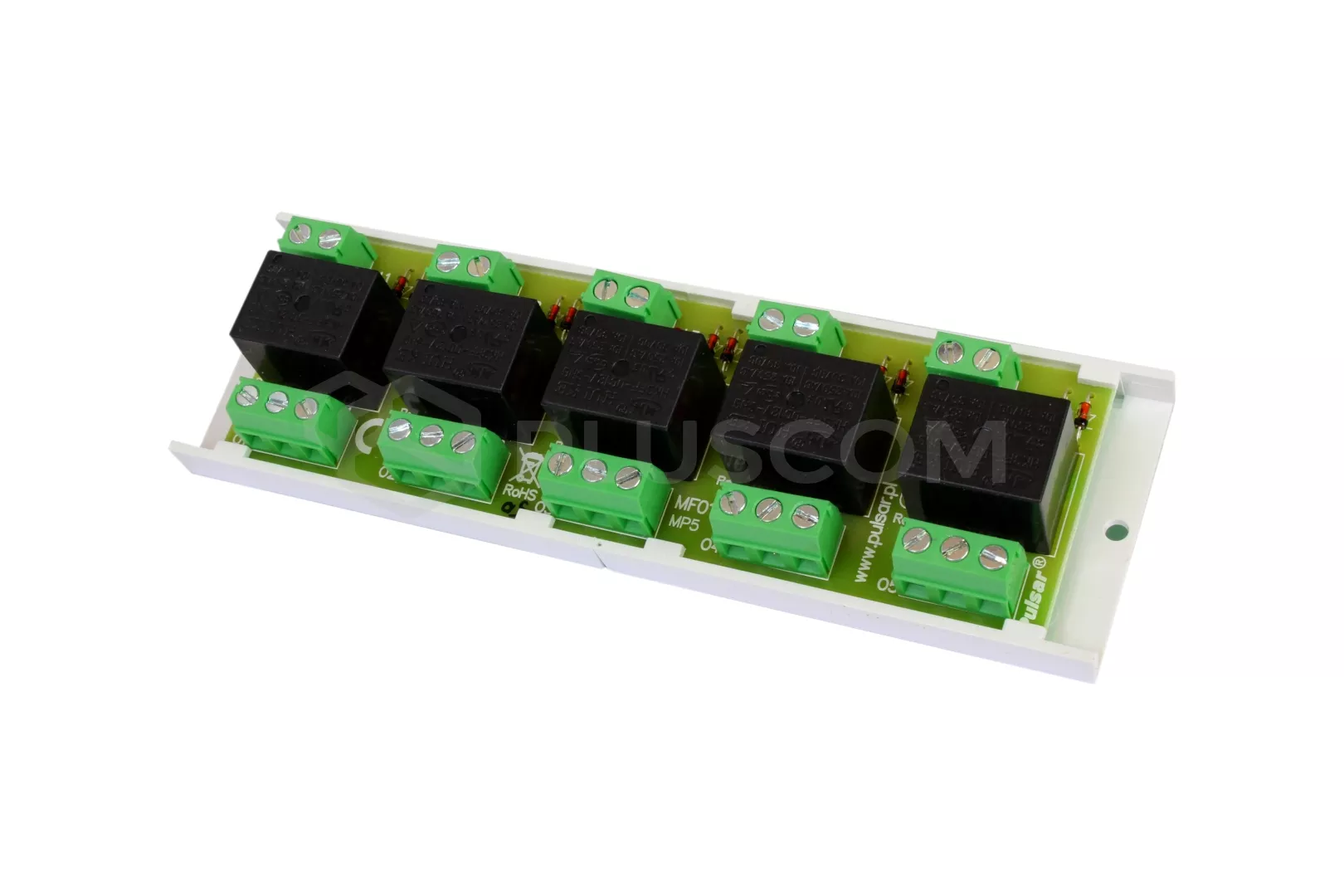

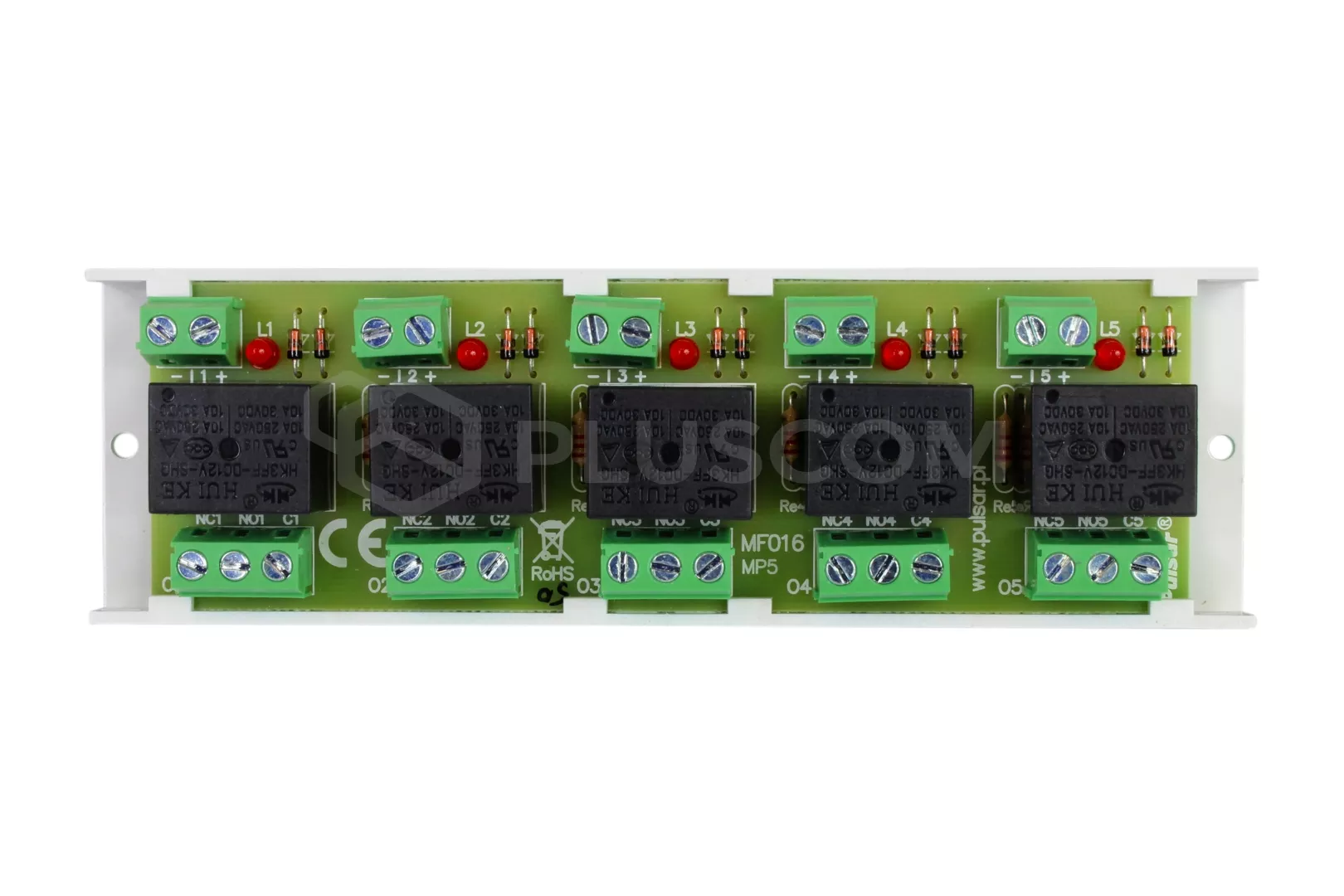

Module de relais Pulsar AWZ 520

Module relais AWZ520 (Module relais MP5)

APPLICATION :
Le module relais MP5 AWZ 520 est destiné à être utilisé dans les installations basse tension. Il est utilisé pour la commande, la signalisation d'états, par ex. dans les systèmes d'alarme et de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.

PARAMÈTRES TECHNIQUES :

• tension de la bobine du relais : DC 10-14V

• courant de la bobine : 37mA 12V DC
• nombre de relais : 5

• charge des contacts de relais : max 30V DC, 50V AC, courant max : 2A
• dimensions : 140x43x25(h)mm
• poids : 93g


ASSEMBLAGE :

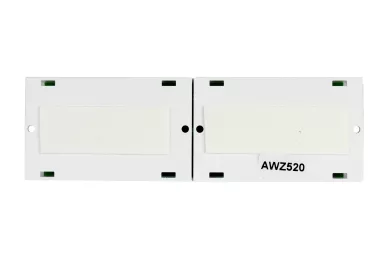

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 520

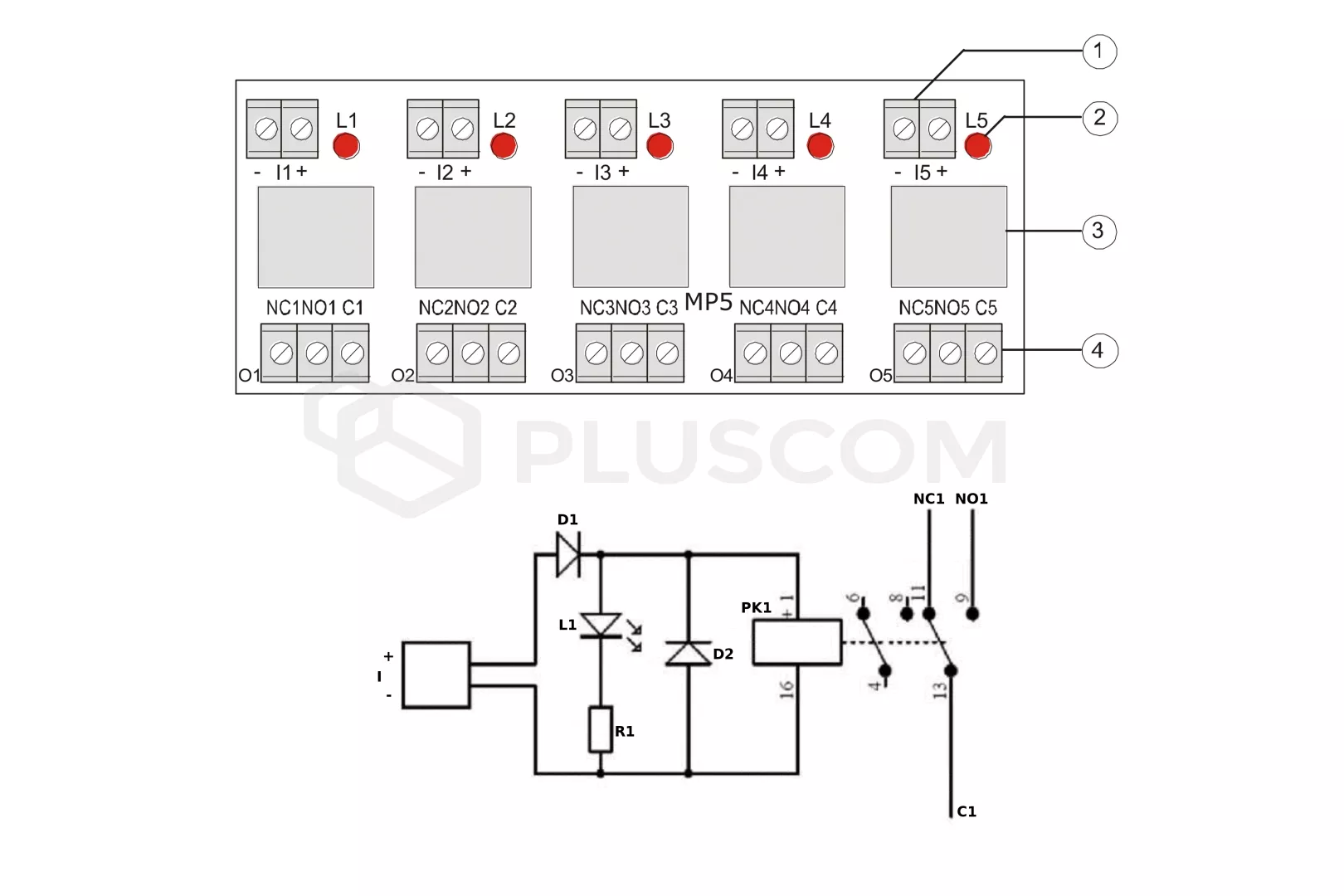

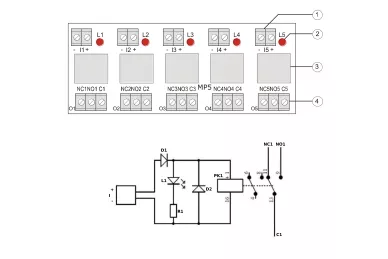

DESCRIPTION DU MODULE : bornes d'entrée du module La LED indique le fonctionnement du relais relais bornes de sortie du relais BORNES DU MODULE : +/- I1-I5, bornes de contrôle du fonctionnement des relais C1-C5, borne commune du relais NO1-NO5 - borne normalement ouverte du relais NC1-NC5 - borne normalement fermée du relais
