Satel SP-4003 R Dispositif de signalisation optique/acoustique externe

Propriétés

• Signalisation acoustique générée au moyen d'un transducteur piézoélectrique.
• Signalisation optique assurée par deux séries de diodes électroluminescentes.
• Choix d'un des trois types de signalisation sonore.
• Electronique protégée des intempéries.
• Protection contre l'ouverture du boîtier et contre le détachement du sol.
• Couvercle intérieur en tôle galvanisée.
• Boîtier en polycarbonate PC LEXAN à haute résistance aux chocs, caractérisé par une résistance mécanique très élevée.

Satel SP-4003 R Dispositif de signalisation optique/acoustique externe

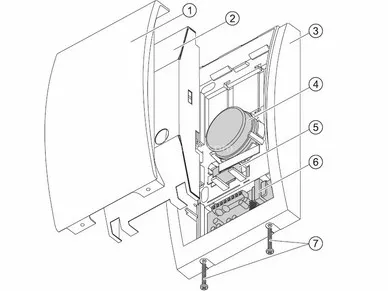

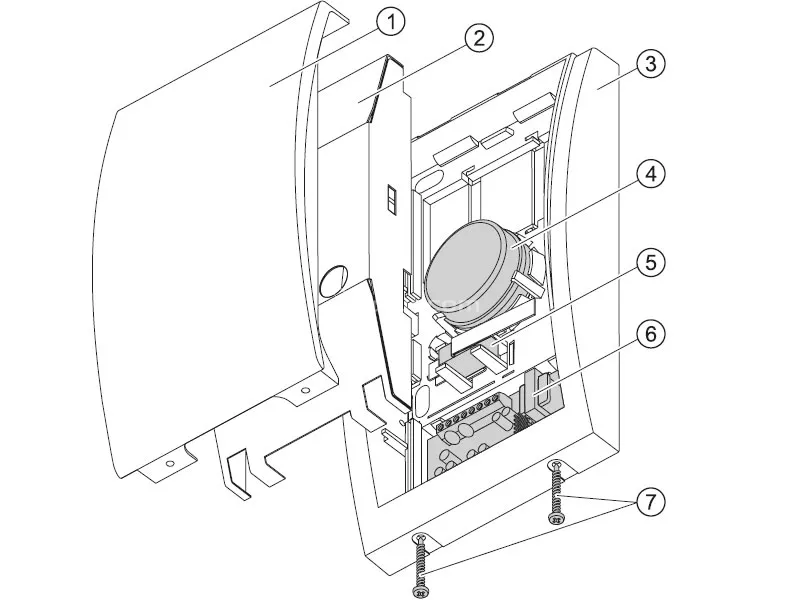

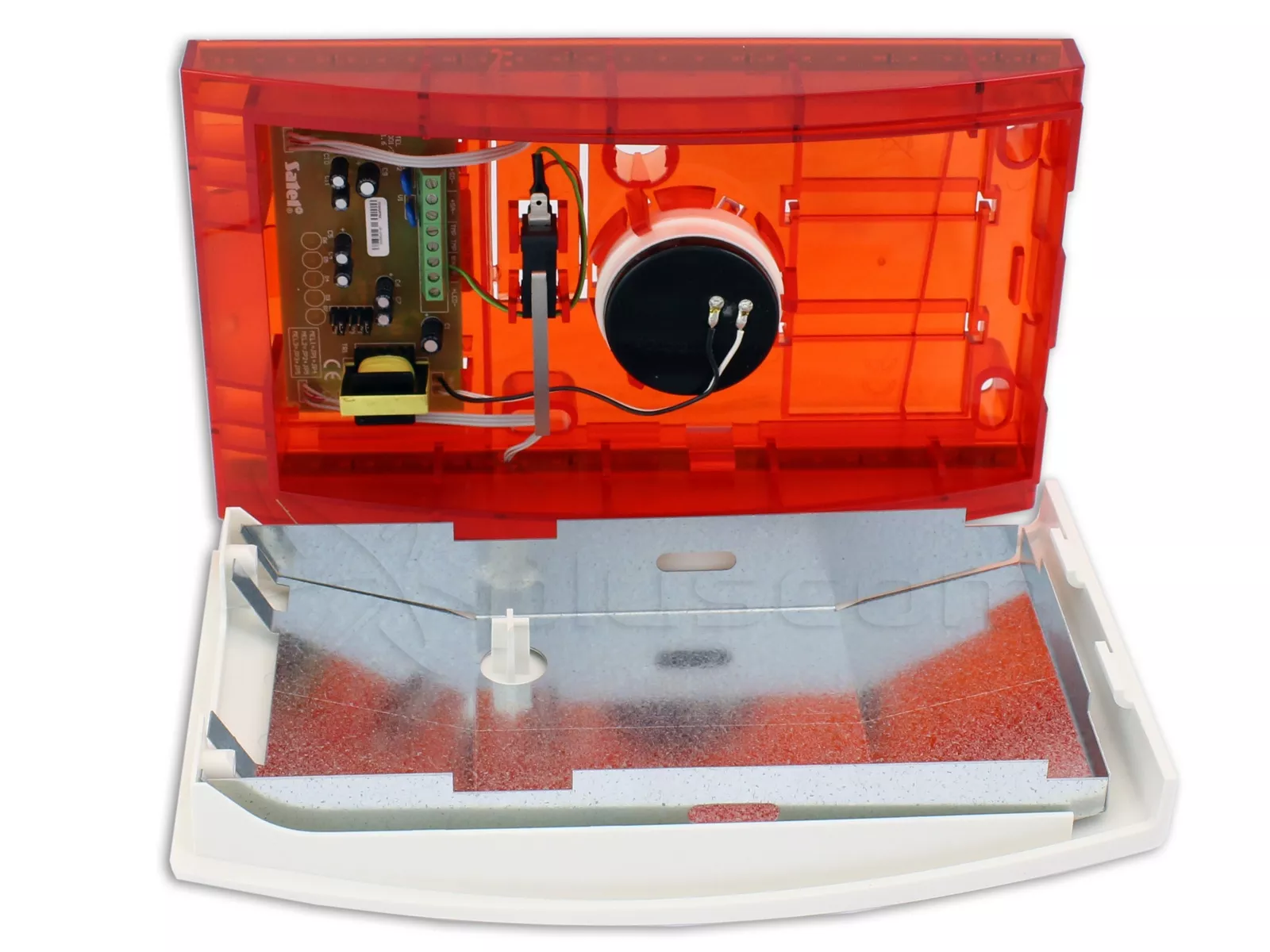

Schéma explicatif :

1. couvercle du boîtier.
2. Couvercle intérieur en tôle galvanisée.
3. base du boîtier.
4. transducteur piézo-électrique.
5. contact d'autoprotection (NC).
6. carte électronique.
7. vis de blocage du couvercle du boîtier.

La balise est également disponible en couleur bleu :{REL_1178}et orange : {REL_1156}

Satel SP-4003 R Dispositif de signalisation optique/acoustique externe

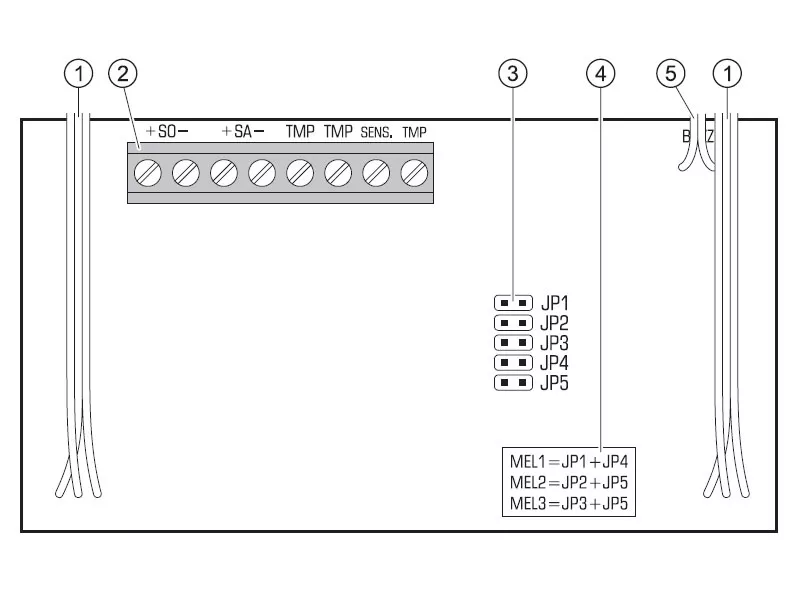

Description du diagramme

1. vers l'ensemble LED.
2. terminaux :
   • +SO- - contrôle du signal optique.
   • +SA- - contrôle de la signalisation acoustique.
   • TMP et TMP - circuit d'autoprotection.
   • SENS. et TMP - contact d'autoprotection de la sirène.
3. broches pour sélectionner le type de signalisation sonore.
4. description de l'insertion des cavaliers pour les signaux sonores correspondants.

Montage

Pour ouvrir le boîtier, retirez les vis de blocage, puis inclinez le couvercle vers le haut d'environ 2,5 cm. 60º. La sirène doit être montée sur une surface plane et aussi inaccessible que possible afin de minimiser le risque de manipulation.

Attention : Lors du choix de l'emplacement de montage, n'oubliez pas de respecter un espace d'au moins 2,5 cm entre le bord supérieur du boîtier du dispositif d'alarme et le plafond ou tout autre objet situé au-dessus du dispositif d'alarme. L'absence d'espace libre peut rendre impossible la remise en place du couvercle.

La fixation au support se fait à l'aide de vis et de chevilles. Lors du vissage de l'interrupteur d'autoprotection sur le support, il convient de veiller à ne pas rompre les interstices.
