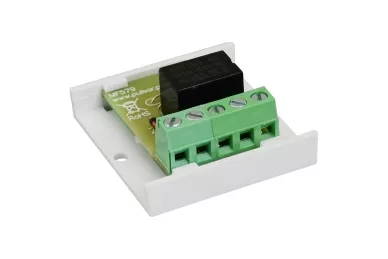

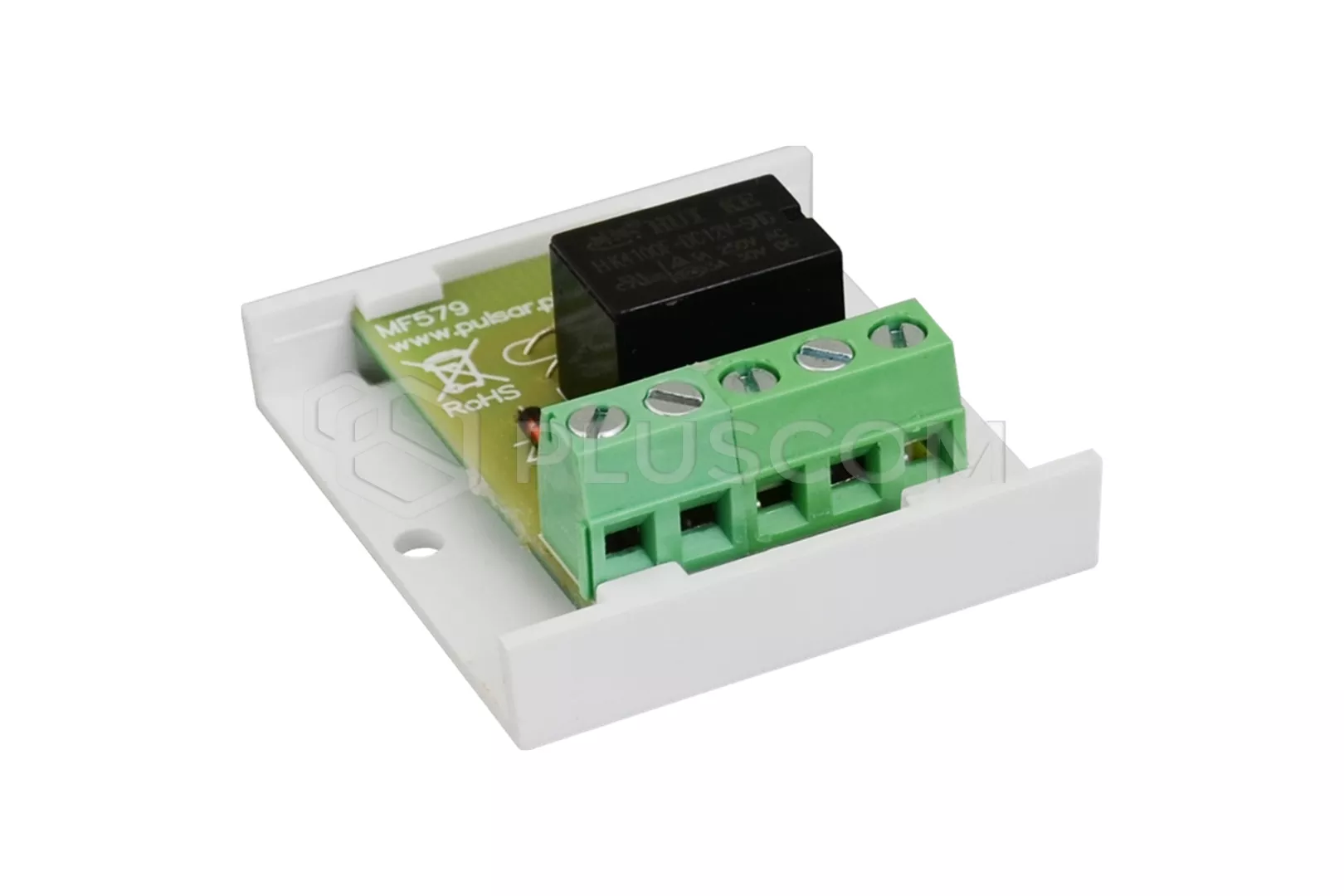

Module de relais Pulsar AWZ612

Module relais MP1E AW612

APPLICATION :
Le module relais MP1E AWZ 612 est conçu pour être utilisé dans les installations basse tension. Il permet de contrôler et de signaler des états dans les systèmes d'alarme, les systèmes de contrôle d'accès. Il est également utilisé pour contrôler des dispositifs à forte consommation de courant par le biais des sorties OC des systèmes d'alarme. L'AWZ612 assure en outre la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.

PARAMÈTRES TECHNIQUES :

• tension d'alimentation du module : 12VDC (10V DC-14V DC)

• consommation de courant : 25 mA max.
• nombre de relais : 1

• charge du contact de relais : max 30V DC, 50V AC, courant max : 1A
• dimensions : 40x43x20mm
• poids : 0.04g


MONTAGE :
Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ612

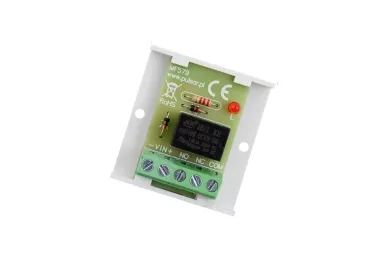

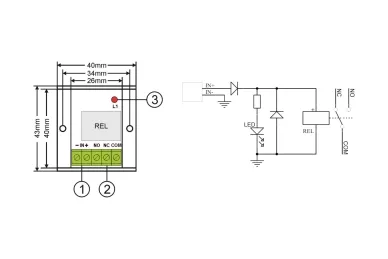

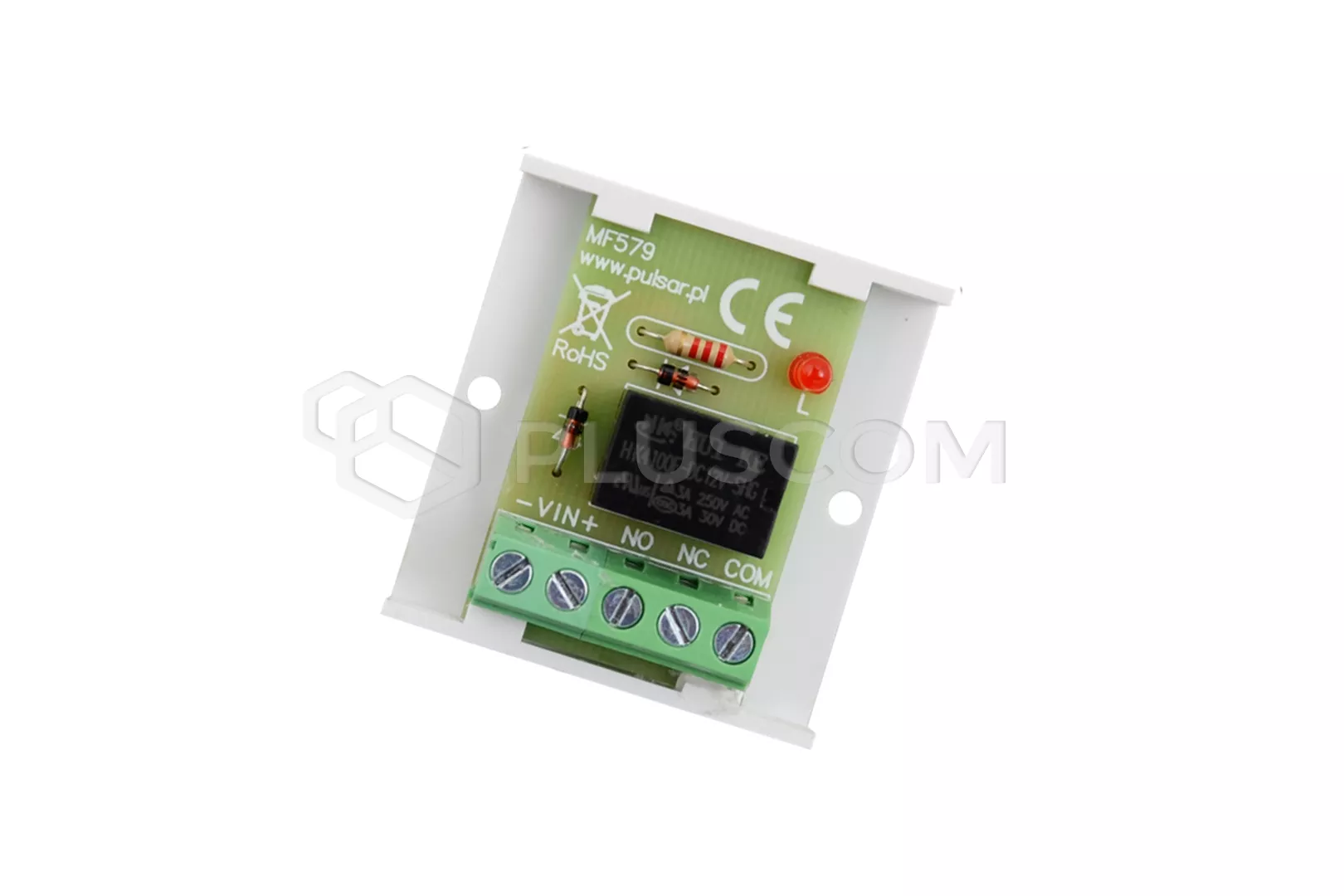

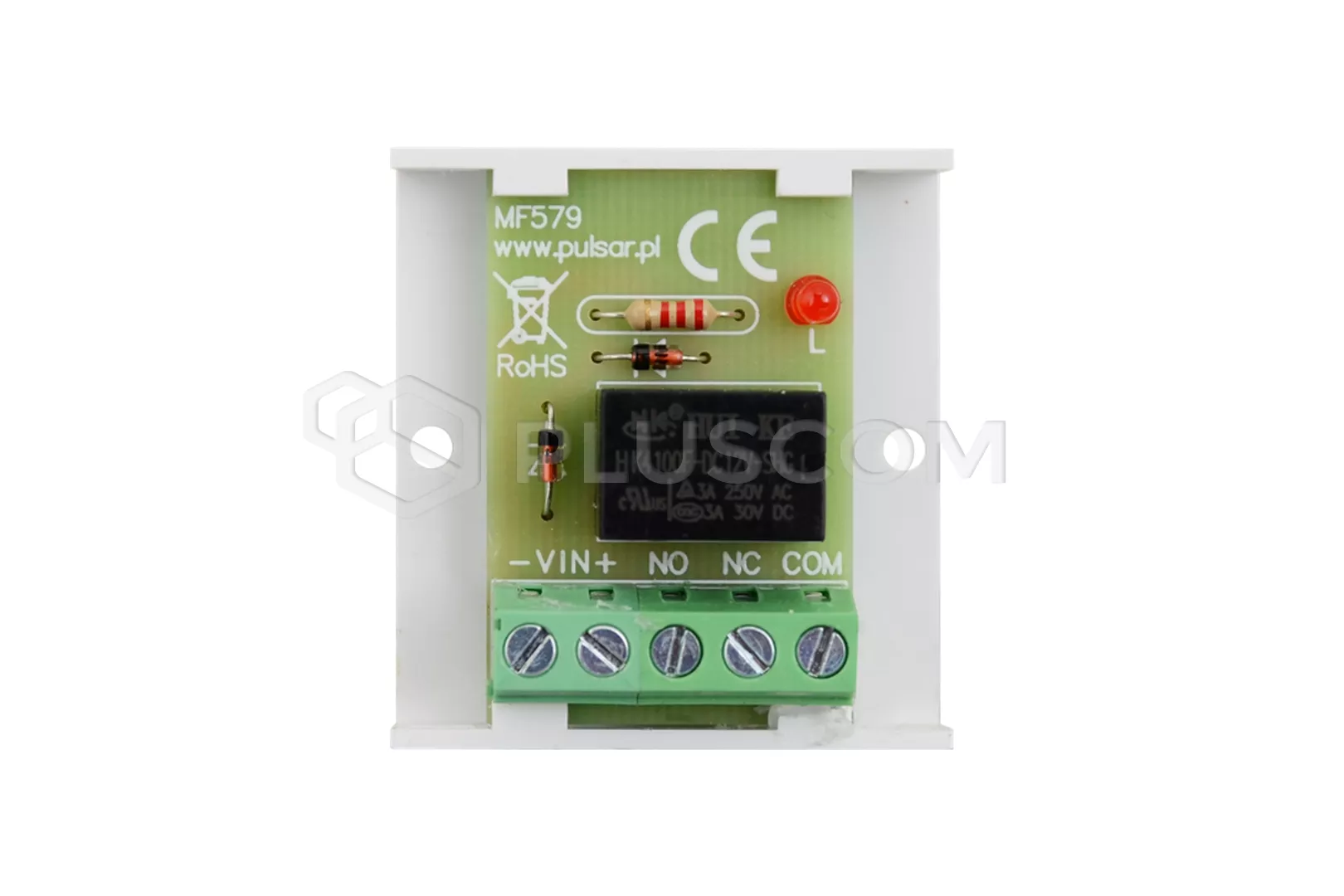

DESCRIPTION DU MODULE : +IN - entrée d'alimentation du module Contacts de relais : NC - borne normalement fermée NO - borne normalement ouverte COM - borne commune Signalisation optique par LED : L1 (rouge) allumée : COM, contacts NO fermés off : contacts COM, NC fermés
