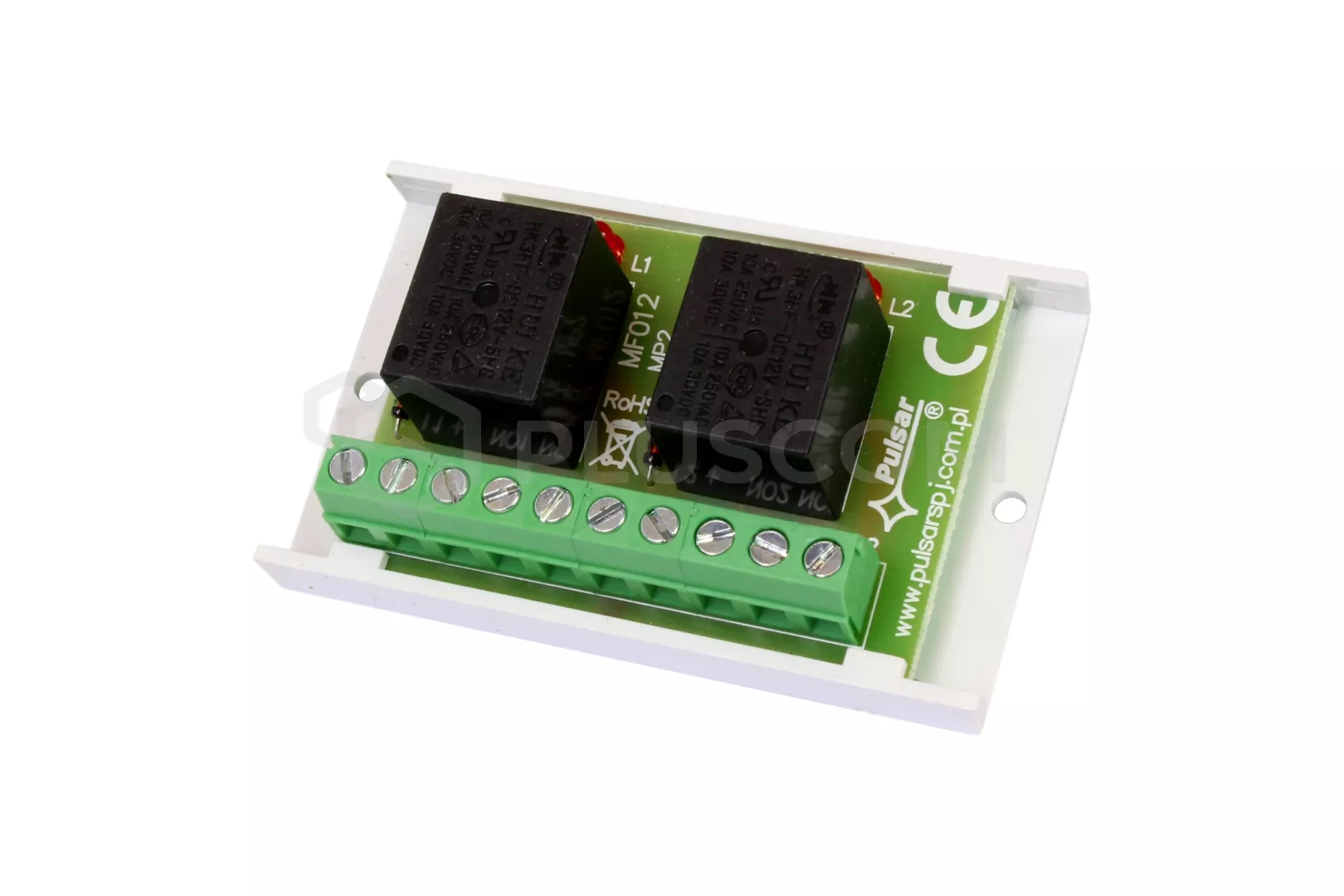

Module de relais Pulsar AWZ 529

Module relais AWZ529 (Module relais MP2)

APPLICATION :
Le module relais MP2 AWZ 529 est destiné à être utilisé dans les installations basse tension. Il est utilisé pour contrôler, signaler des états tels que. dans les systèmes d'alarme, les systèmes de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.

PARAMÈTRES TECHNIQUES :

• tension de la bobine du relais : DC 10-14V

• courant de la bobine : 37mA 12V DC
• nombre de relais : 2

• charge des contacts de relais : max 30V DC, 50V AC, courant max : 2A
• dimensions : 70x43x22(h)mm
• poids : 44g


MONTAGE :

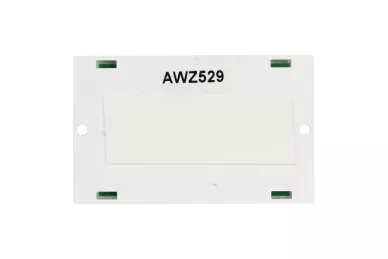

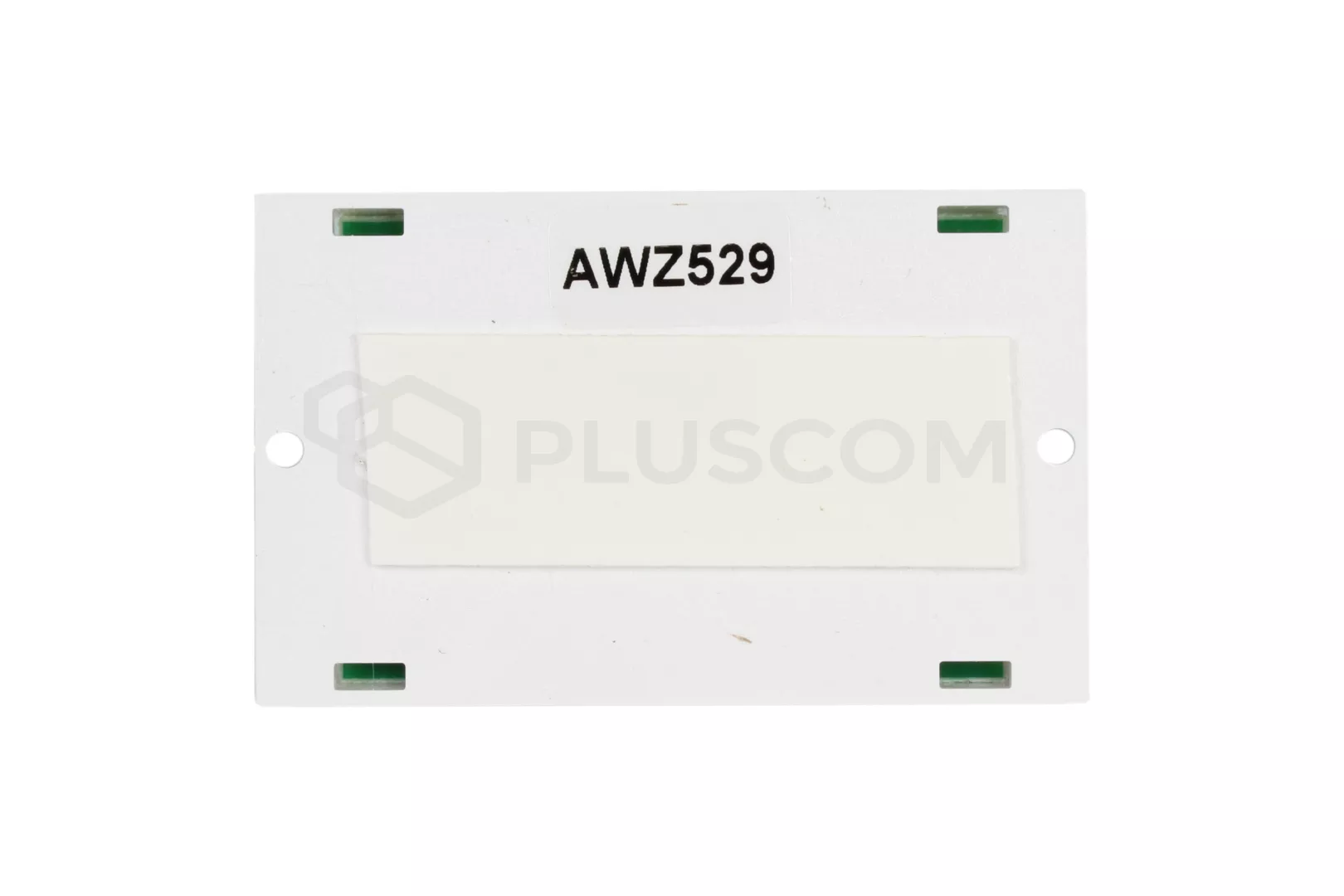

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 529

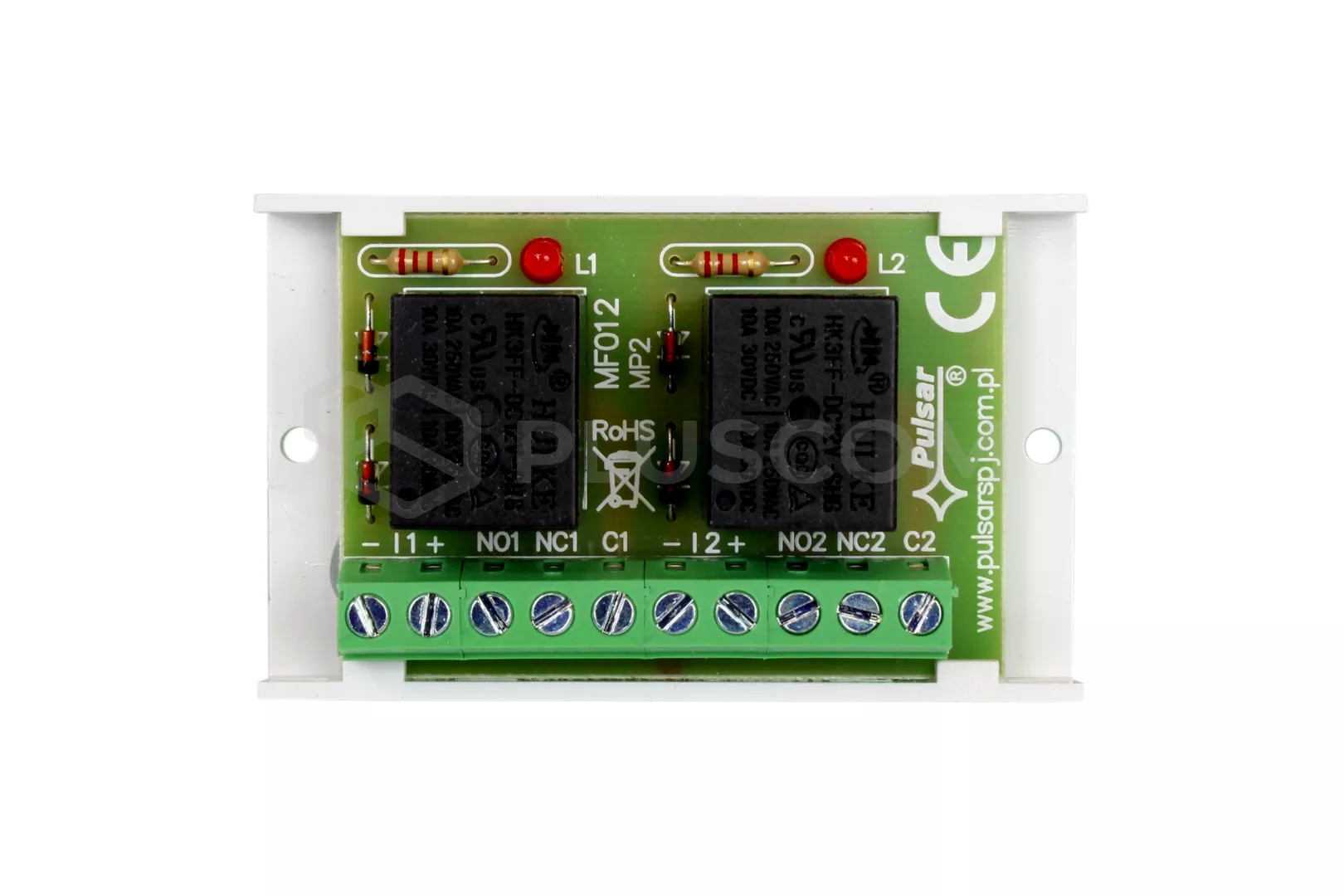

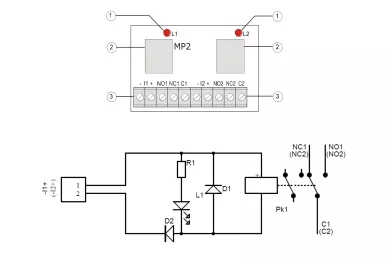

DESCRIPTION DU MODULE : La LED indique le fonctionnement du relais relais bornes d'entrée/sortie du module BORNES DU MODULE : +/- I1-I2, bornes de contrôle du fonctionnement des relais C1-C2, borne commune du relais NO1-NO2 - borne normalement ouverte du relais NC1-NC2 - borne normalement fermée du relais
