Module de relais Pulsar AWZ528

Module relais PU3 AWZ528

APPLICATION :
Le module relais PU3 AWZ 528 est destiné à être utilisé dans les installations à basse tension. Il est utilisé pour contrôler, signaler des états tels que. dans les systèmes d'alarme, les systèmes de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux, des sources d'alimentation par rapport aux sorties du module. Le module est adapté à la connexion de câbles d'une section maximale de 1 mm2. Les LEDs rouges L1÷L3 indiquent l'état de commutation du relais.

PARAMÈTRES TECHNIQUES :

• tension de la bobine du relais : 10-14V DC/AC
• courant de la bobine : 17mA 12V DC
• nombre de relais : 3

• résistance de la bobine : 720 OHM (-/+10%)
• puissance de la bobine : 200mW
• temps d'activation/désactivation : 10ms/5ms (-/+5%)

• charge du contact de relais : max 30V DC, 50V AC, courant max : 1A
• dimensions : 70x43x20mm
• Poids : 0.06g


MONTAGE :

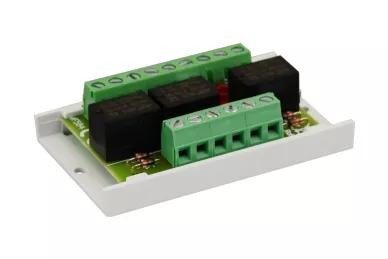

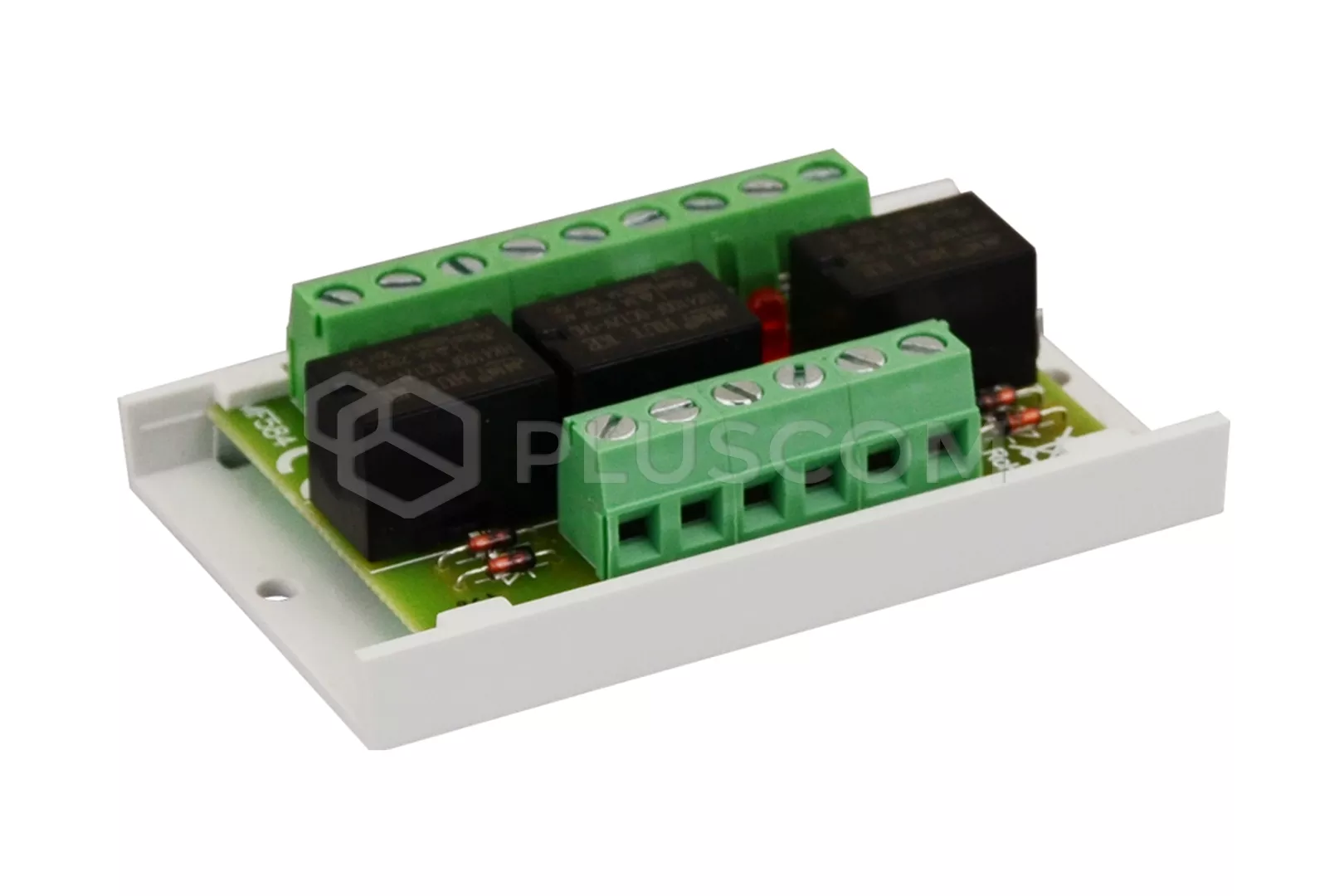

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ528

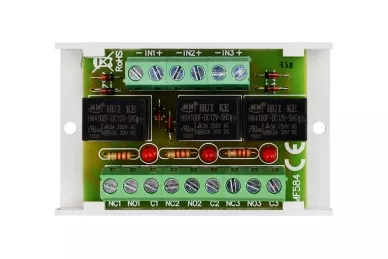

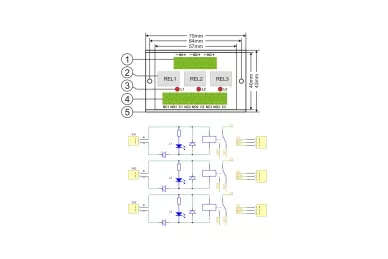

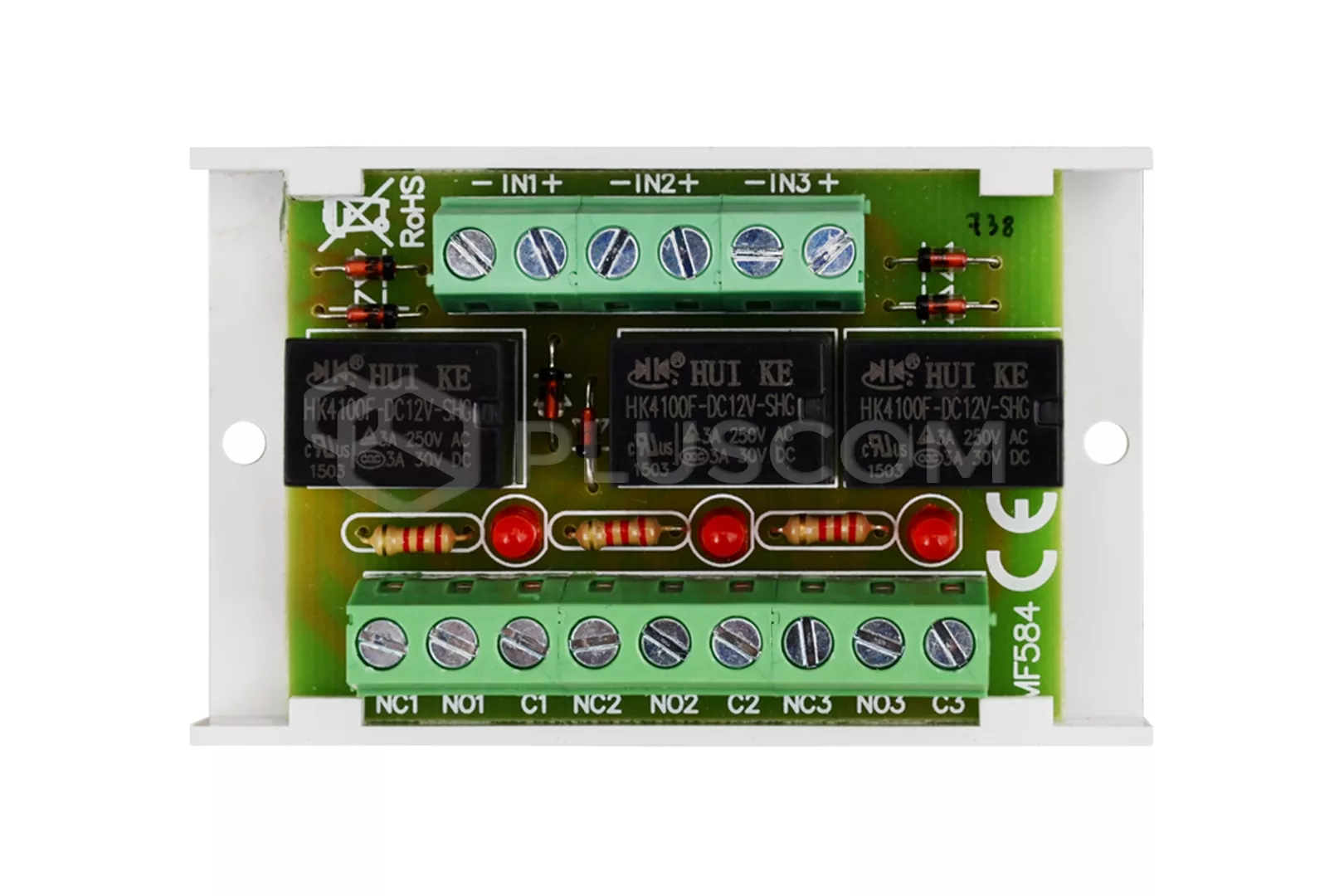

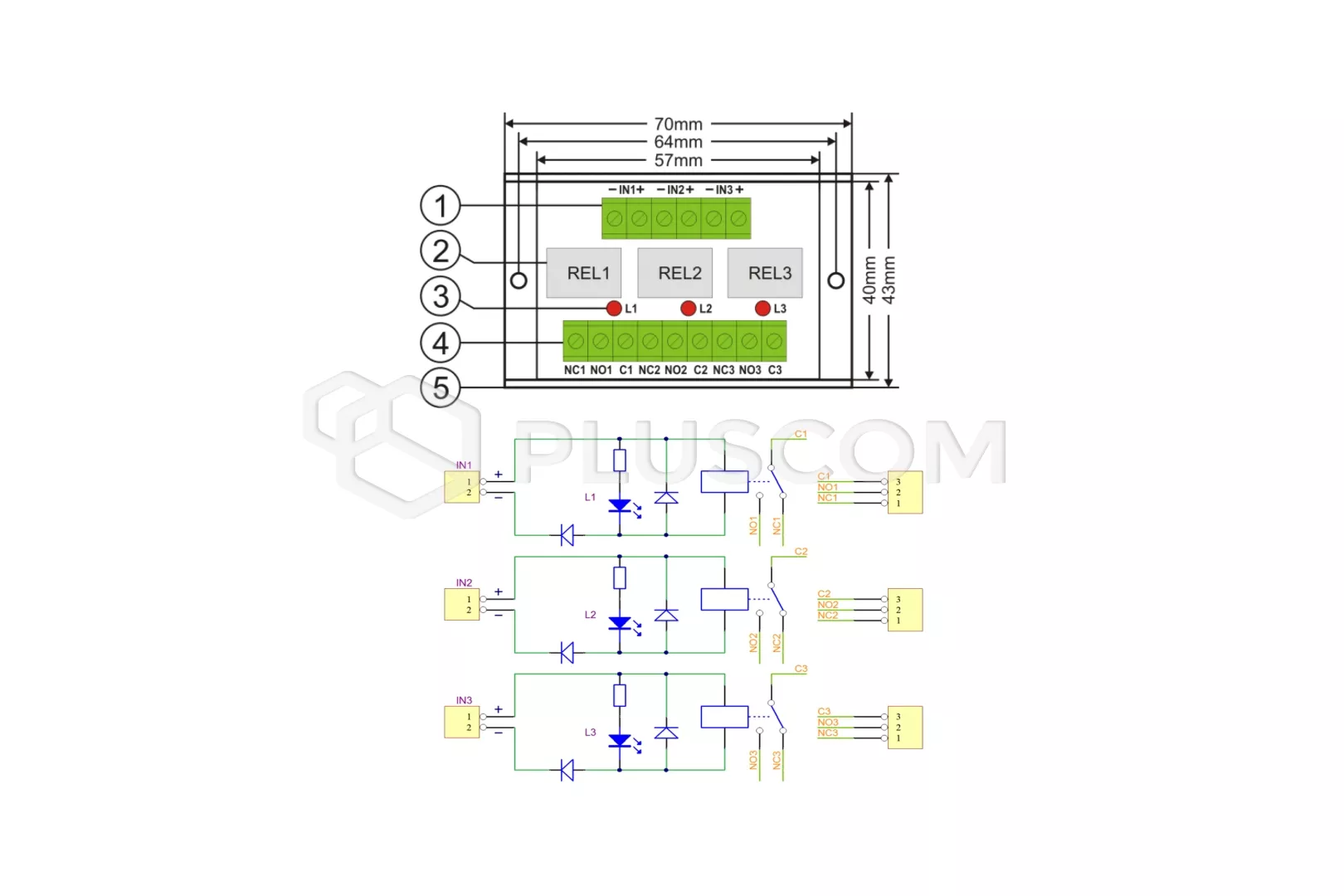

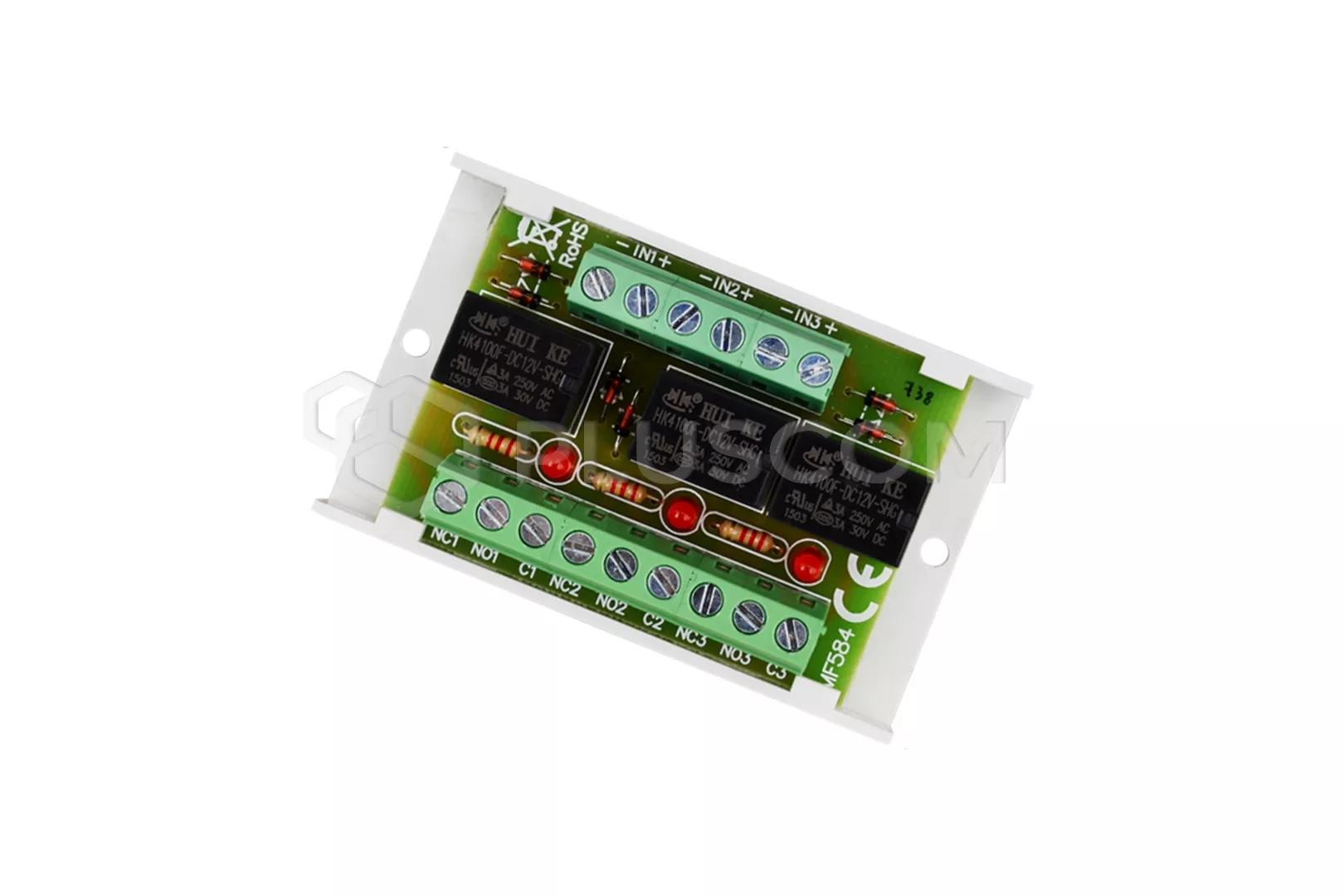

DESCRIPTION DU MODULE : IN1÷IN3 - entrées d'alimentation pour les bobines de relais REL1÷REL3 - relais L1÷L3 - LEDs rouges (indiquant le fonctionnement du relais) Bornes de sortie des relais : NC - borne normalement fermée NO - borne normalement ouverte C - borne commune Bande de montage
