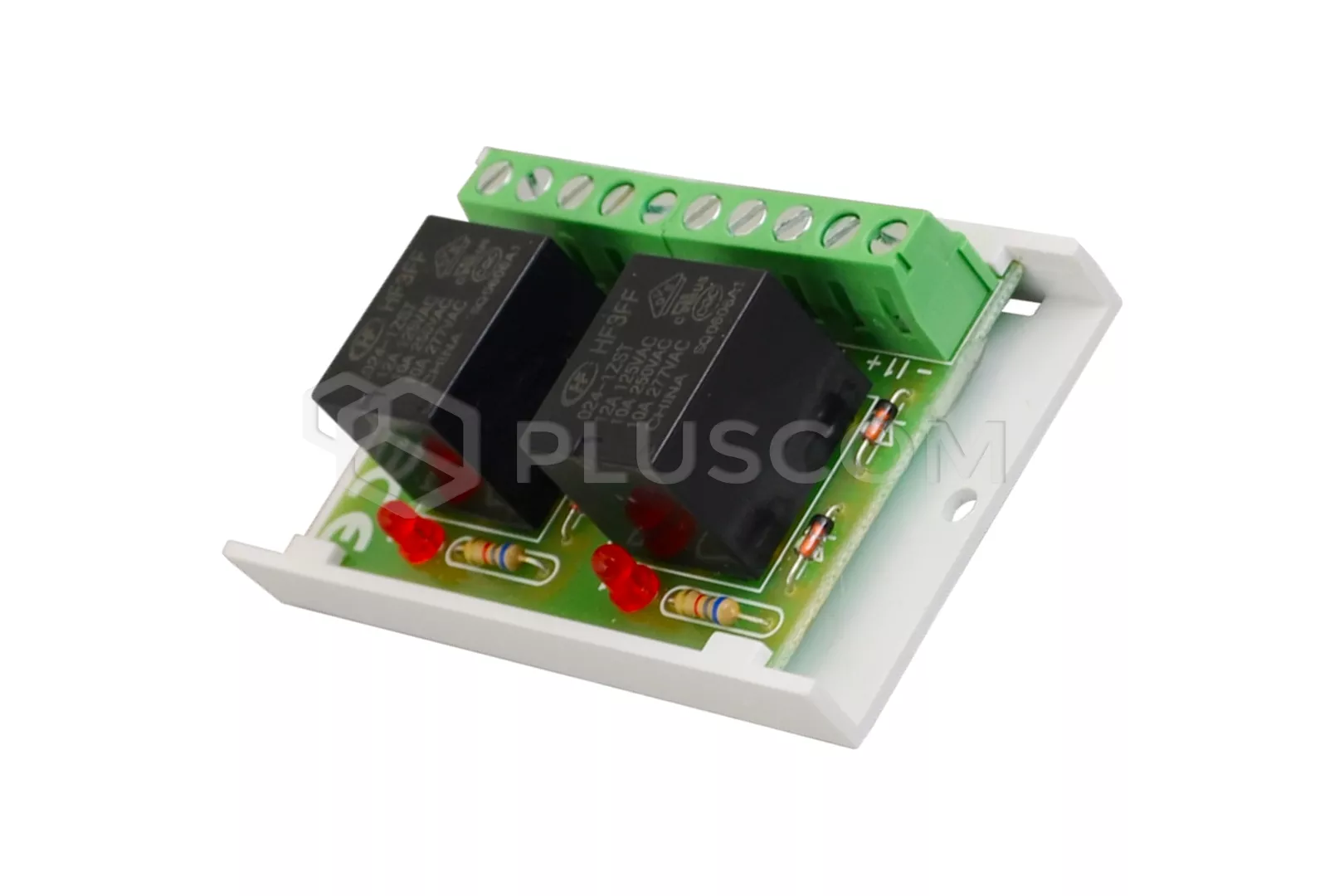

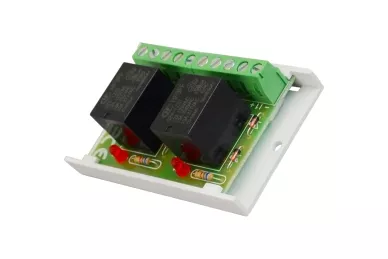

Module de relais Pulsar AWZ624

Module relais AWZ624 MP-2/24V

APPLICATION :
Le module relais AWZ624 est destiné à être utilisé dans les installations basse tension. Il est utilisé pour contrôler, signaler des états, par ex. dans les systèmes d'alarme, le contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.
Des diodes électroluminescentes indiquent le fonctionnement des relais.

PARAMÈTRES TECHNIQUES :

• tension de la bobine du relais : 20-28V DC
• courant de la bobine : 18mA 24V DC
• nombre de relais : 2

• charge des contacts de relais : max 30V DC, 50V AC, courant max : 2A
• temps d'activation/désactivation : 15ms/8ms
• dimensions : 70x43x22(h)mm
• Poids : 60g

ASSEMBLAGE :
Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le module comporte une bande plastique munie d'un ruban adhésif pour la fixation sur une surface plane (paroi du boîtier, alimentation tampon, etc.) et des trous pour le vissage éventuel de la bande au sol.

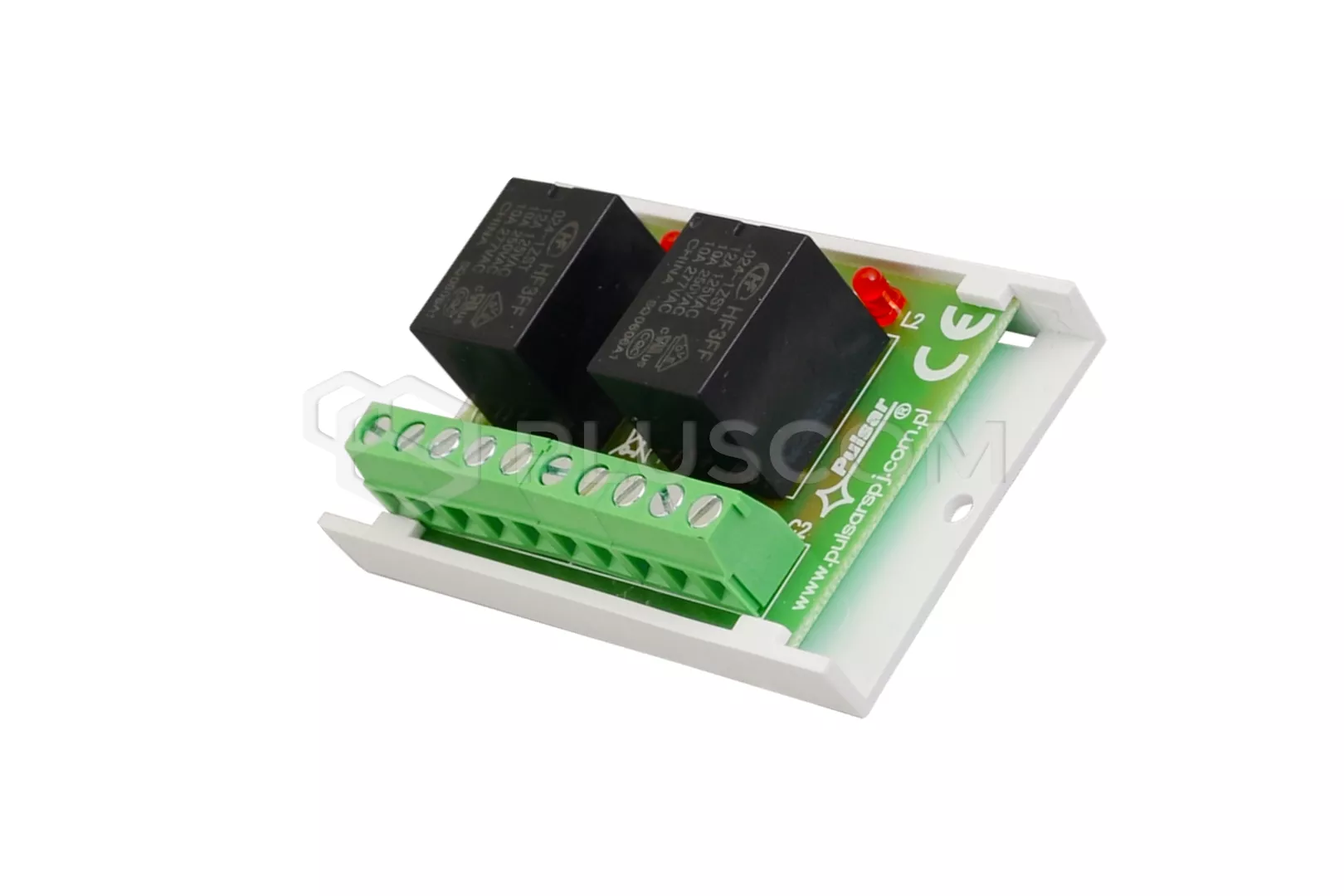

Module de relais Pulsar AWZ624

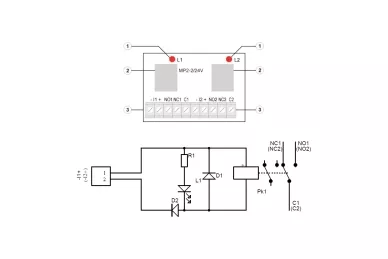

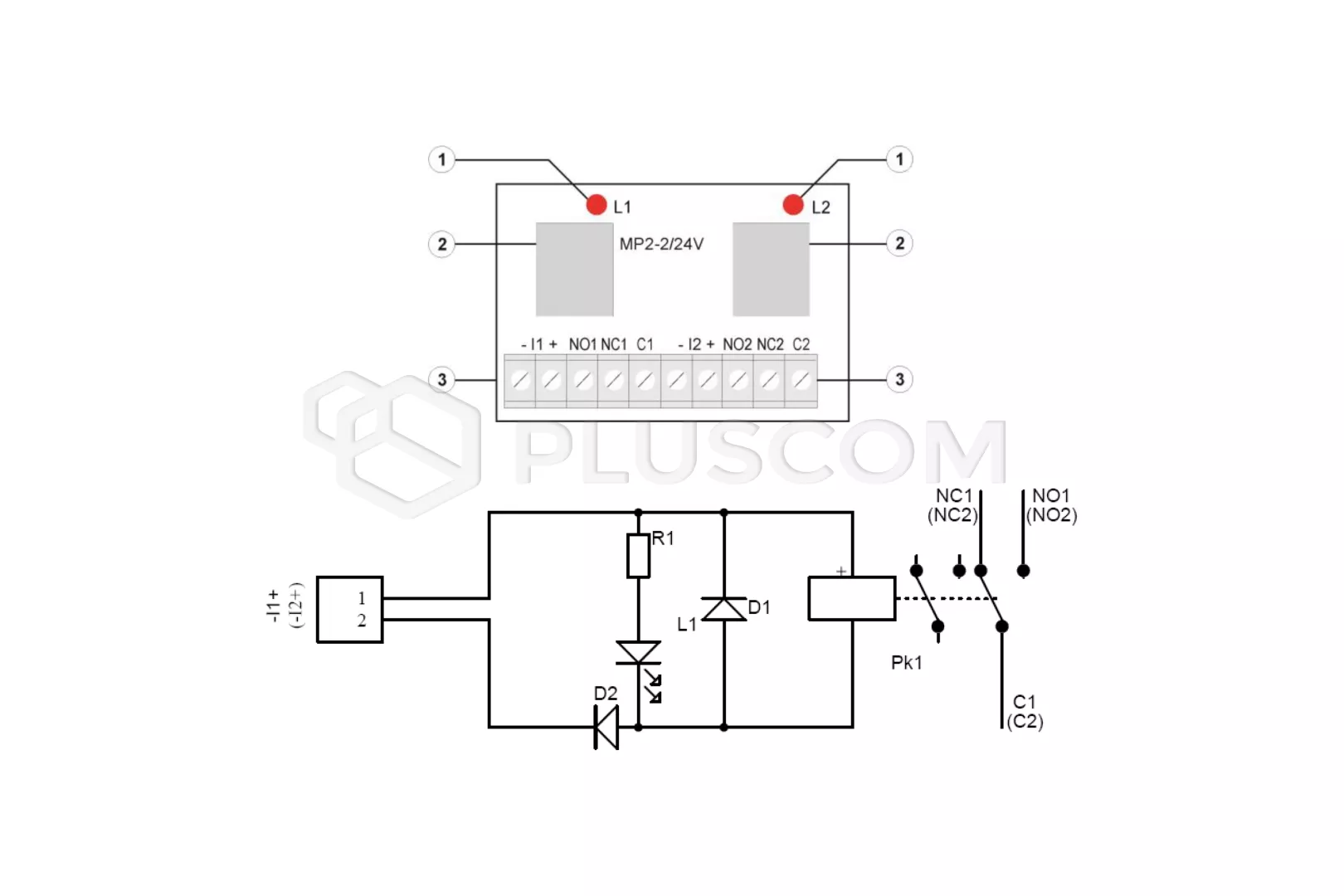

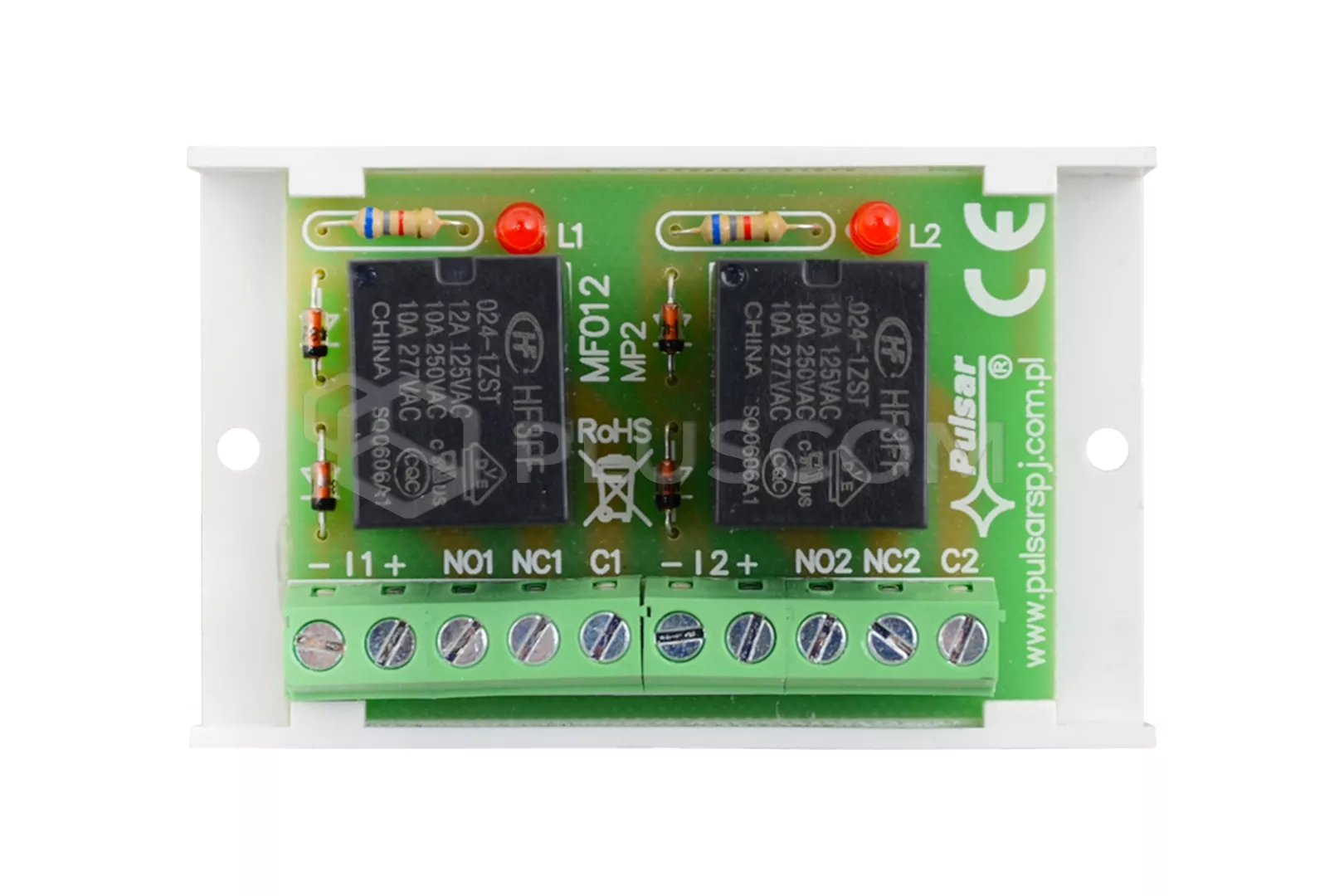

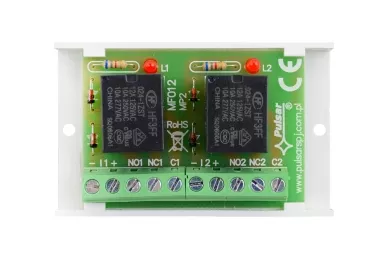

DESCRIPTION DU MODULE LEDs indiquant le fonctionnement des relais relais bornes du module TERMINAUX DE MODULES : -I+ fonctionnement du relais entrée de la tension de commande C1, C2 - borne commune du relais NO1, NO2 - borne normalement ouverte du relais NC1, NC2 - borne normalement fermée du relais
