Module de relais Pulsar AWZ 622

Module relais AWZ622 (Module relais P1)

APPLICATION :
Le module relais PU1/HV AWZ 514 est destiné à être utilisé dans les installations basse tension. Il est utilisé pour contrôler, signaler des états tels que. dans les systèmes d'alarme, les systèmes de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.

PARAMÈTRES TECHNIQUES :

• tension d'alimentation du module (tension de la bobine du relais) : 12V 10-14V DC
• courant de la bobine : 20mA 12V DC
• nombre de relais : 1

• charge du contact du relais : max 30V DC, 50V AC, courant max : 1A
• dimensions : 30x27x18(h)mm
• poids : 20g


ASSEMBLAGE :

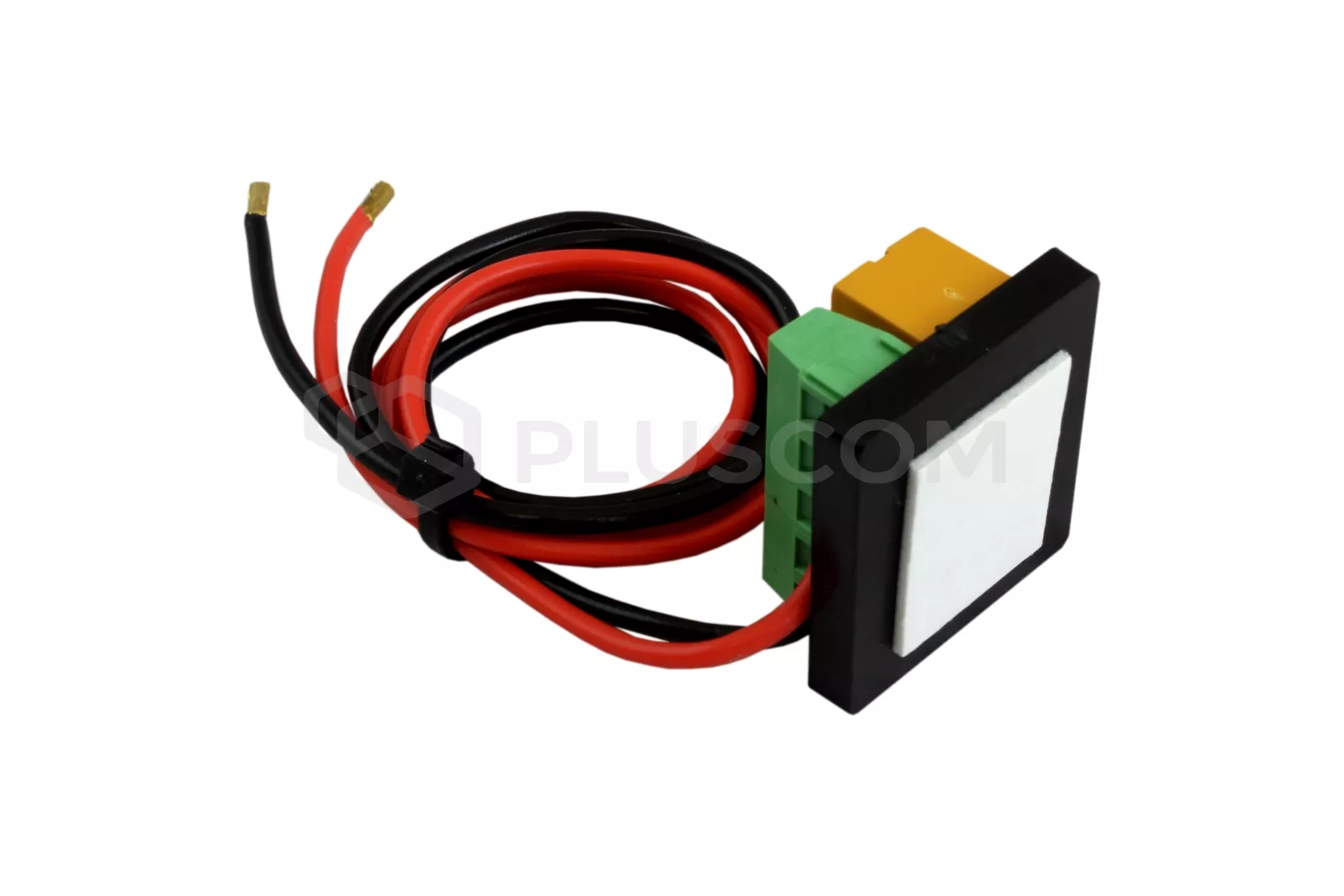

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage.

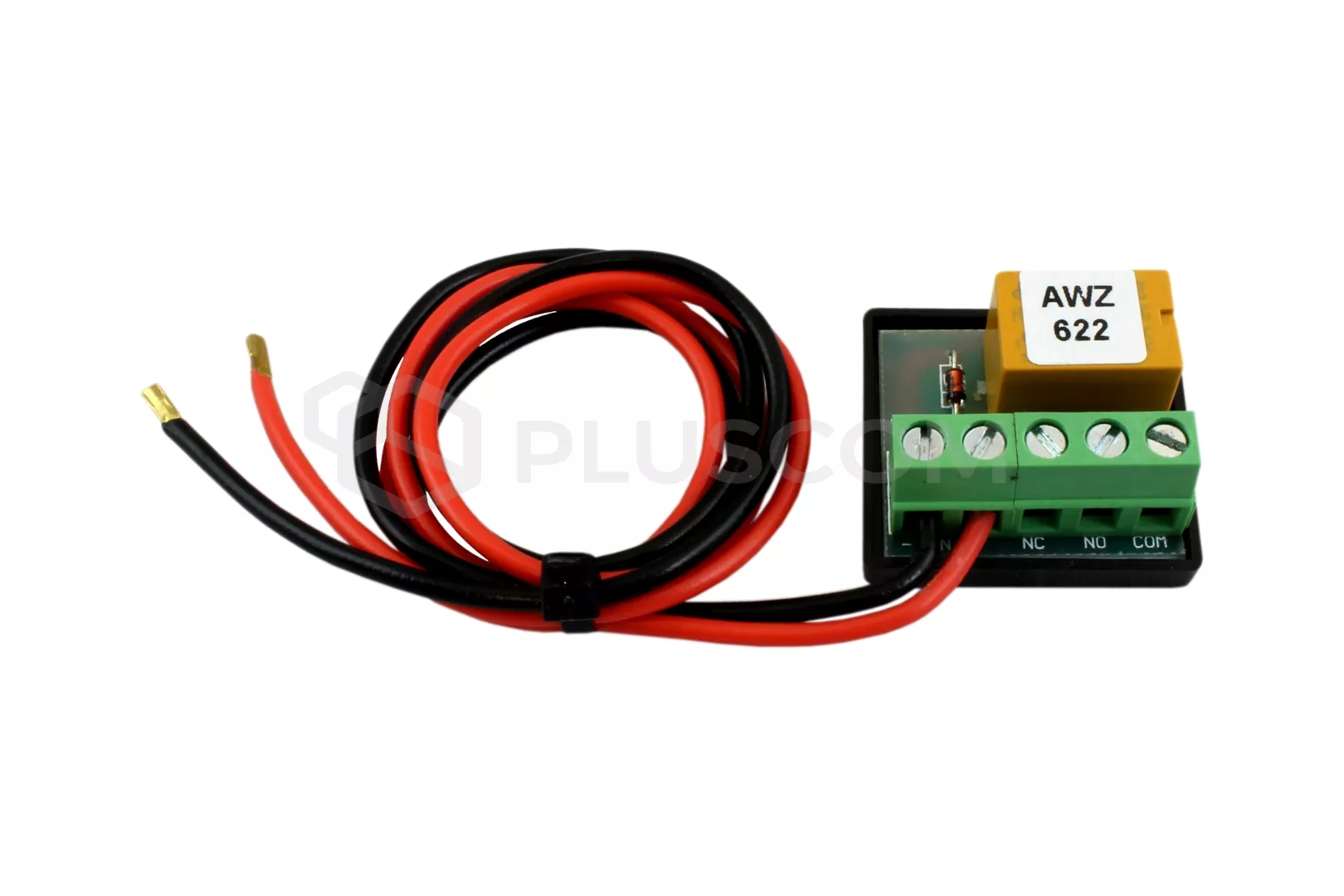

Module de relais Pulsar AWZ 622

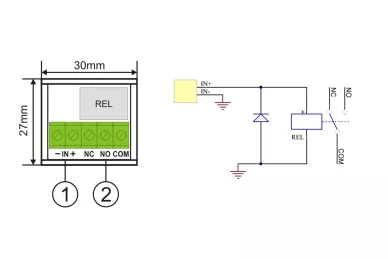

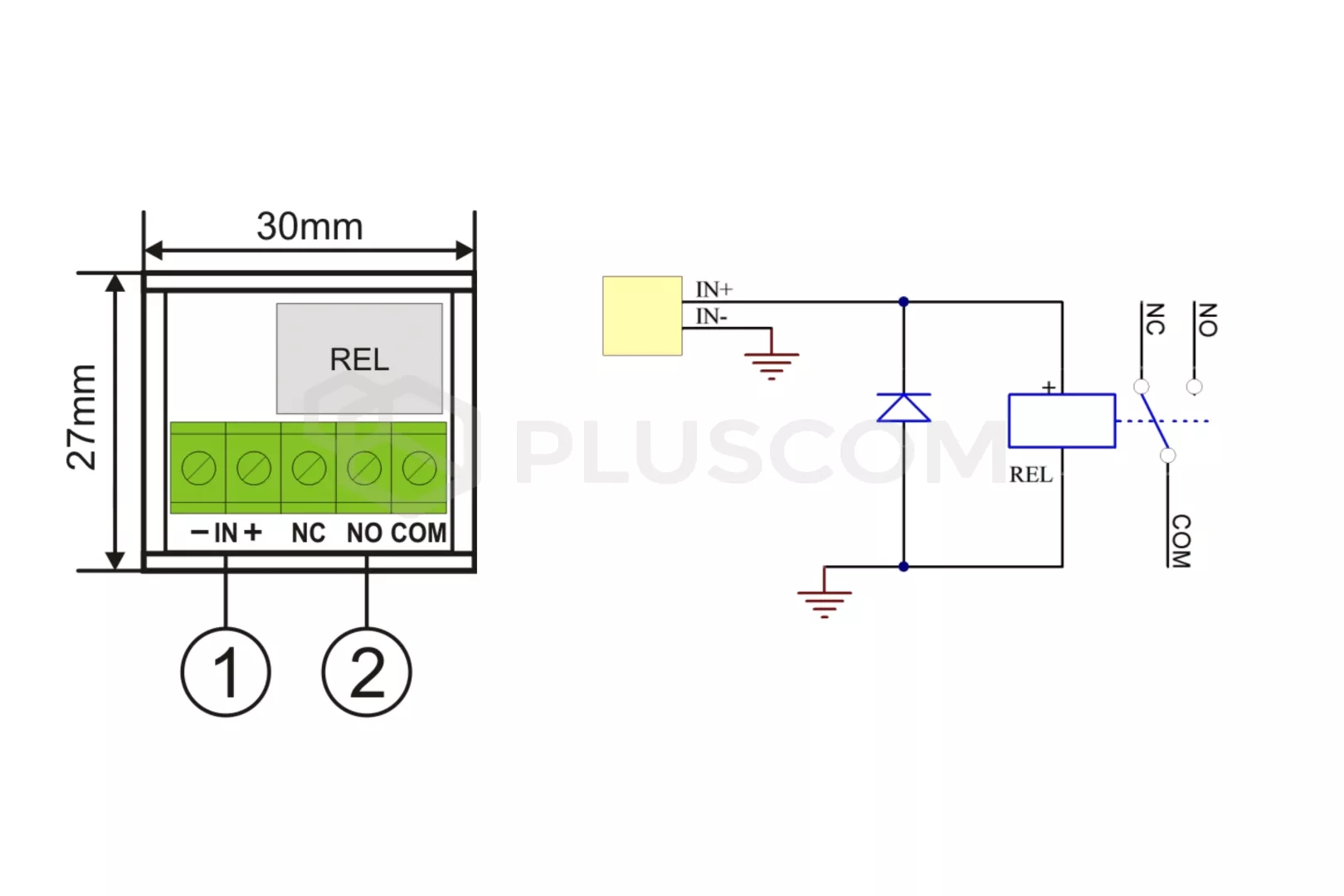

DESCRIPTION DU MODULE : +IN- entrée d'alimentation pour la bobine / le module contacts de relais : COM - borne commune du relais NO - borne normalement ouverte du relais NC - borne normalement fermée du relais
