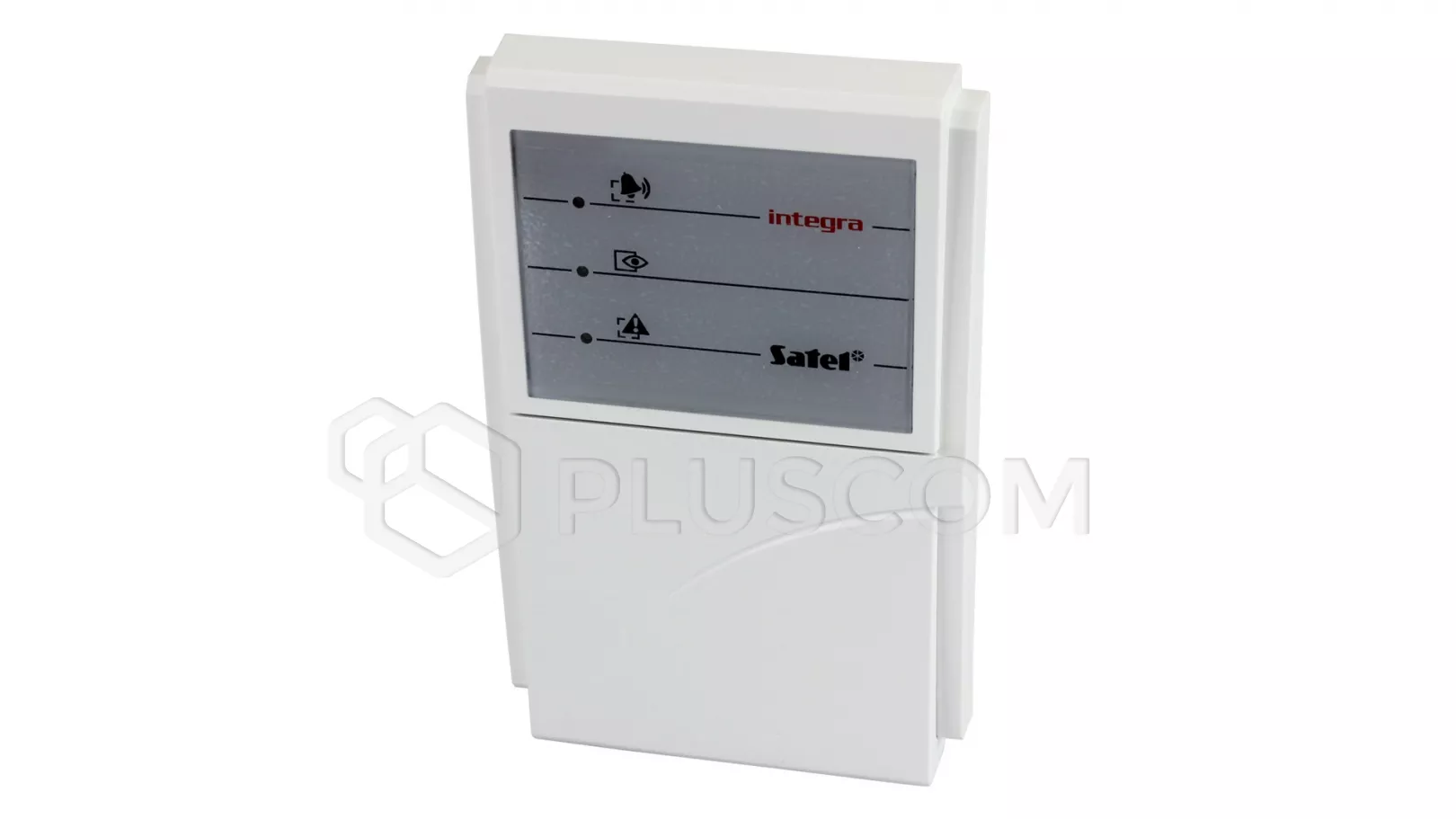

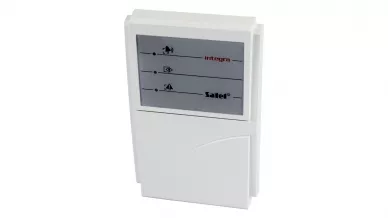

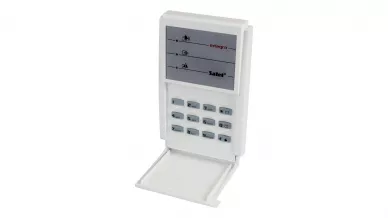

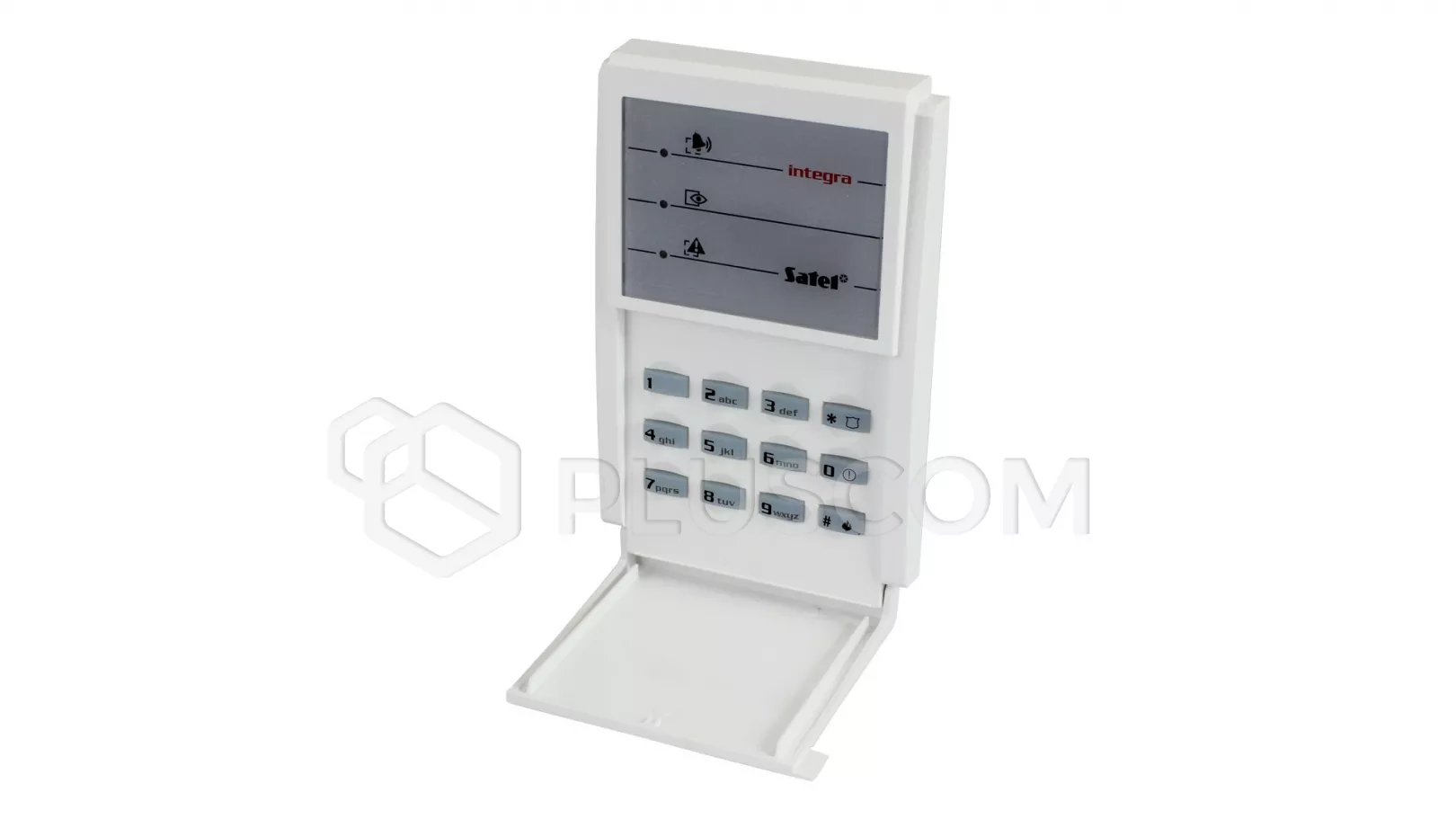

Satel INT-S-BL Zonen-Tastatur

Satel INT-S-BL Trennwandtastatur

INT-S-BL Trennwandtastaturen sind für die Zusammenarbeit mit Alarmzentralen der Serie INT-S-BL bestimmt. INTEGRA und CA-64 Bedienfeld.

Sie dienen zur Scharfschaltung eines einzelnen Bereichs, zur Zugangskontrolle und zur Steuerung des Betriebs der elektromagnetischen Türverriegelung sowie zur Steuerung des Schließvorgangs dieser Türen.

Sie ermöglichen die Änderung des Benutzercodes und die Aktivierung von Funktionen zur Steuerung externer Geräte.

Merkmale

• Steuerung einer Zone im System
• Panik-, FEUER- und AID-Alarme, die über die Tastatur ausgelöst werden
• LEDs zur Anzeige des Zonenstatus
• Akustische Signalisierung von ausgewählten Ereignissen im System
• Zugangskontrollfunktionen
• Relais zur Steuerung eines elektrischen Türöffners, Riegels oder elektromagnetischen Schlosses
• Eingang für den Türstatus

Satel INT-S-BL Zonen-Tastatur

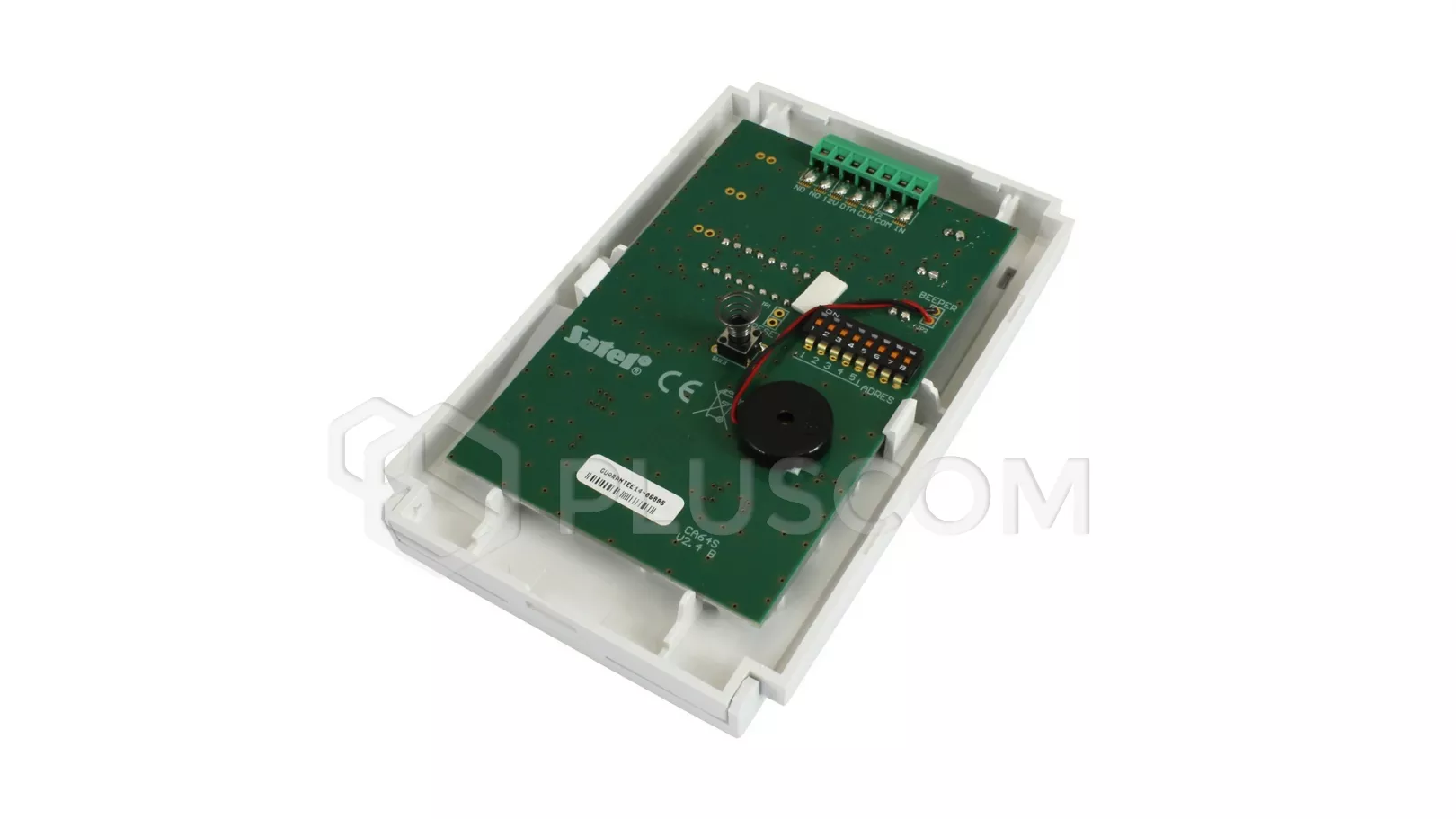

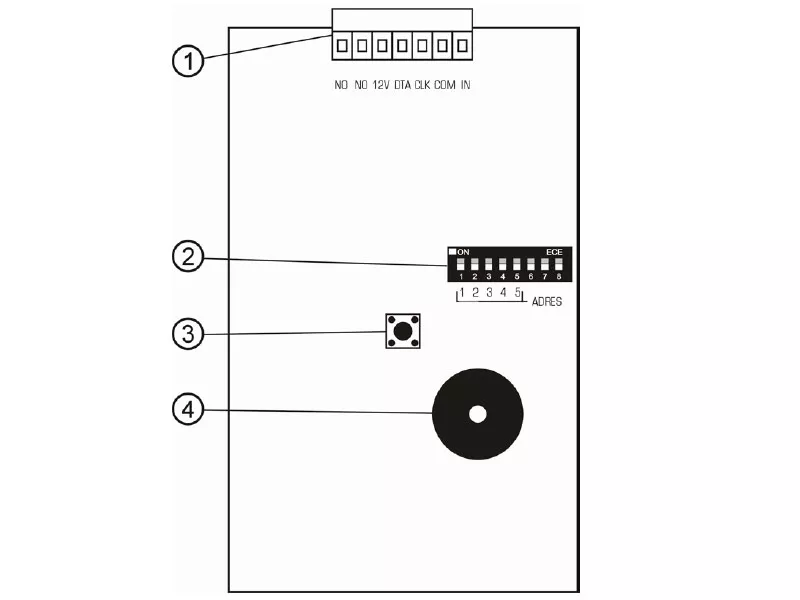

Beschreibung auf der Zeichnung:

1. Klemmen:
   • NO - Relaisklemme. Die NO-Klemmen werden zur Steuerung des elektromagnetischen Türschlosses verwendet.
   • IN - Steuereingang für den Türstatus (NC). Wenn er nicht verwendet wird, sollte er mit Masse kurzgeschlossen werden.
   • COM - Masse.
   • +12V - Stromeingang.
   • DTA, CLK - Expander-Bus.
2. eine Reihe von DIP-Schaltern des Typs DIP-Switch, die zur Bestimmung einer individuellen Tastaturadresse verwendet werden.
3. Sabotagekontakt. Die Feder sollte gegen die Wand gedrückt werden.
4. Buzzer.
