Roger MCX8-BRD E/A-Erweiterung

Roger MCX8-BRD E/A-Erweiterung

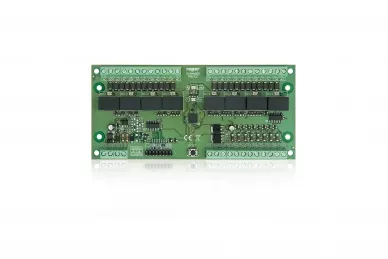

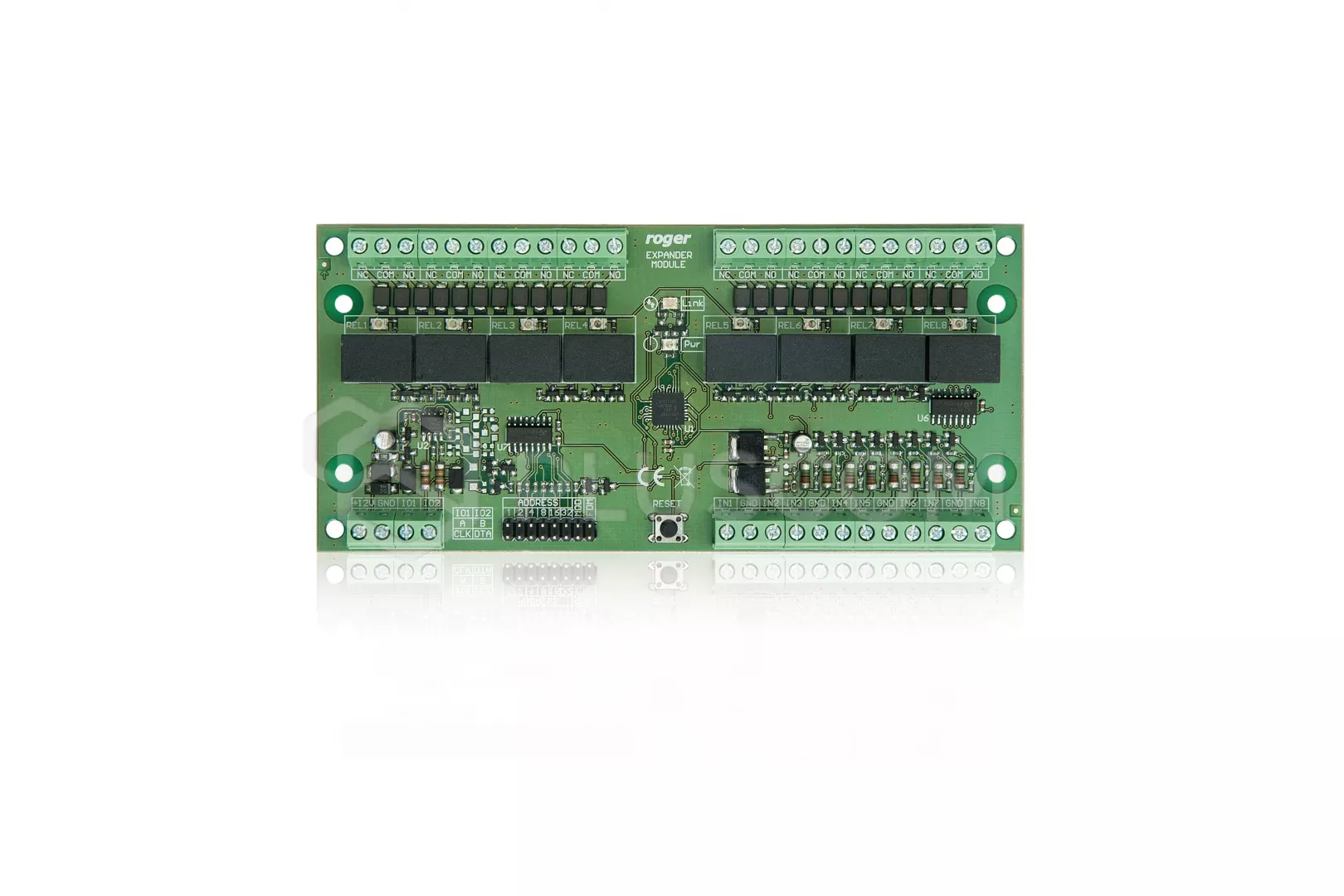

Der MCX8-BRD ist ein E/A-Erweiterungsmodul, das über acht doppelseitige Eingangsleitungen und acht Relaisausgänge verfügt.
Das Gerät ermöglicht es Ihnen, die Anzahl der verfügbaren Eingangs- und Ausgangsleitungen in Ihrem System zu erhöhen. Diese Leitungen werden unter anderem für folgende Zwecke verwendet. Diese Leitungen werden unter anderem für den Anschluss von Schlössern, Sensoren, Tastern, Signalgebern usw. verwendet.

EIGENSCHAFTEN:

• definierbare Eingangsreaktionszeit
• Doppelte Verdrahtung der Eingänge möglich
• Anzeige des Schaltzustandes der Ausgänge über LED-Anzeige
• Definition der Ruhepolarisation der Ausgangsleitung
• Konfiguration und Software-Update über RS485
• Spannungsversorgung 12 VDC

Der Expander benötigt eine Gleichspannung im Bereich von 11-15 V, die vom MCX2D/MCX4D-Expander des MC16-PAC-KIT, dem MC16-Zugangscontroller (AUX-Stromausgang) oder von einer separaten Stromversorgung geliefert wird.

Die Konfiguration des Geräts und die Aktualisierung der Firmware erfolgt über die RS485-Schnittstelle und die RogerVDM-Software (Windows).

TECHNISCHE DATEN:

• Nenn-Versorgungsspannung des Moduls:
• • nominal 12VDC
  • zulässig 10-15VDC
• Stromaufnahme 30mA (ohne eingeschaltete Relais)
• 8 x Relaisausgang 1,5 A/30 VDC
• Schutzart: IP20
• Umweltklasse: I
• Arbeitstemperatur: +5°C- +40°C
• Abmessungen: 72x155x20mm
• Gewicht: 115g
