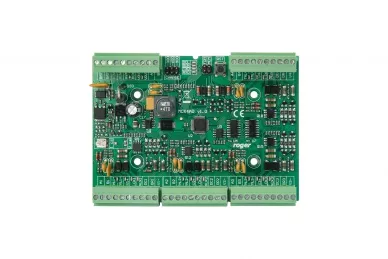

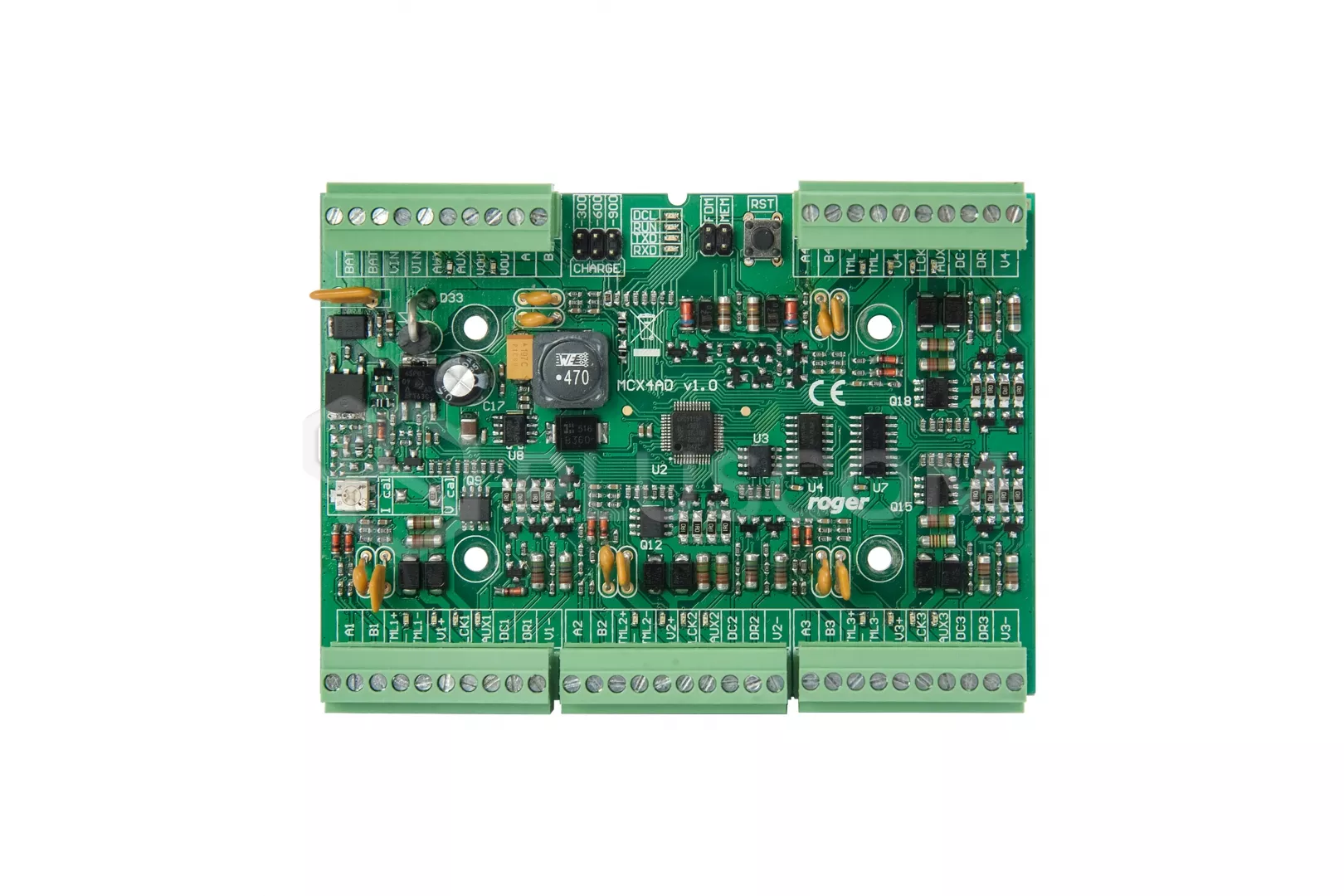

Roger MCX4D 4 Durchgangsexpander

128,32 EUR enthält 20.00% VAT
Produkt-Code: #22415
Produzent: Roger
  • 8 EOL/2EOL-Eingänge
  • 8 Ausgänge 12 V/1 A
  • 4 Leistungsausgänge 12 V/1 A und 12 V/0,2 A
  • Die Rolle des Strom- und Kommunikationsverteilers
  • Pufferbatteriebetrieb
Lieferung und Steuer:
Frankreich VAT: 20.00% ändern
Lieferkosten von:
12,76 EUR
Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Batterie 12V 7Ah CS12-7 Batterie 12V 7.2Ah GP 1272 Batterie 12V 7Ah GP 1272 F2 Batterie 12V 7.2Ah LT12-7.2 Batterie 12V 7Ah CJ12-7 Roger RUD-1 Tragbare Kommunikationsschnittstelle Roger MCT82M Zugangsterminal mit Tastatur ROGER MCT80M Zugangsterminal Mifare Roge MCT80M-BLE Externes Bluetooth-Zugangsterminal Roger MCT12M-IO Zugangsterminal mit Tastatur

Roger MCX4D 2-Kanal-Expander


MCX4D ist ein E/A-Expander für den Betrieb von 4 Übergängen im RACS 5 System.
Das Modul für jede Tür bietet 2 Eingänge, 2 Ausgänge, eine Kommunikationsschnittstelle für Leser und zwei Stromversorgungsausgänge. Zusätzlich zur Expanderfunktion fungiert es auch als Stromverteiler und RS485-Kommunikationsbus. Es unterstützt auch eine Pufferbatterie. Sie kann mit einem Strom von 0,3 A, 0,6 A oder 0,9 A geladen werden, je nach der Spannungsebene, aus der sie versorgt wird. Der Ladestrom wird über Steckbrücken ausgewählt.

Der MCX2D wird von einer externen 13,8-VDC-Stromversorgung gespeist, die auch die Stromquelle für Schlösser, Leser und andere Durchgangselemente ist. Für jeden der unterstützten Durchgänge ist ein Versorgungsstrom von 1,2A vorgesehen.

MERKMALE
  • Stromverteilung auf 4 Übergänge
  • Verteilung des Kommunikationsbusses
  • 8 EOL/2EOL-Eingänge
  • 8 Ausgänge 12 V/1 A
  • 4 Leistungsausgänge 12 V/1 A
  • 4 Leistungsausgänge 12 V/0,2 A
  • RS485 Kommunikationsschnittstelle zum Zutrittskontroller
  • Tiefentladungsschutz der Batterie
  • Meldung des Stromversorgungsstatus an den Zugangskontroller

Roger MCX4D 4 Durchgangsexpander

Roger MCX4D 4 Durchgangsexpander


TECHNISCHE DATEN
  • Stromversorgungsspannung:
    • 13.8VDC +/- 100mV (mit Batterieunterstützung)
    • 11-15VDC (ohne Batterieunterstützung)
  • durchschnittliche Stromaufnahme: 50mA
  • Batterieladestrom: konfigurierbar: 0.3A/0.6A/0.9A
  • Eingänge: 8 x parametrische Eingangsleitungen
  • Transistorausgänge: 8 x Ausgangsleitungen
  • Leistungsausgänge:
    • 2 x 13,8VDC/0,2A Ausgänge (VOUT, AUX)
    • 4 x 13,8 VDC/0,2 A Ausgänge (TML)
    • 4 x 13,8 VDC/1,0 A Ausgänge (VDR)
  • Entfernungen:
    • bis zu 1200 m RS485-Buslänge zwischen MC16-Controller und MCX-Expander
    • bis zu 1200 m RS485-Buslänge zwischen MCX-Expander und MCT-Terminals
    • die gesamte Buslänge zwischen dem Controller und einem beliebigen Terminal darf 1200 m nicht überschreiten
  • Umweltklasse: I
  • Schutzart: IP20
  • Arbeitstemperatur: +5°C ~ +40°C
  • Abmessungen: 80x115x20mm
  • Gewicht: 85g
Der MCX4D-Expander arbeitet mit Access Controllern:
